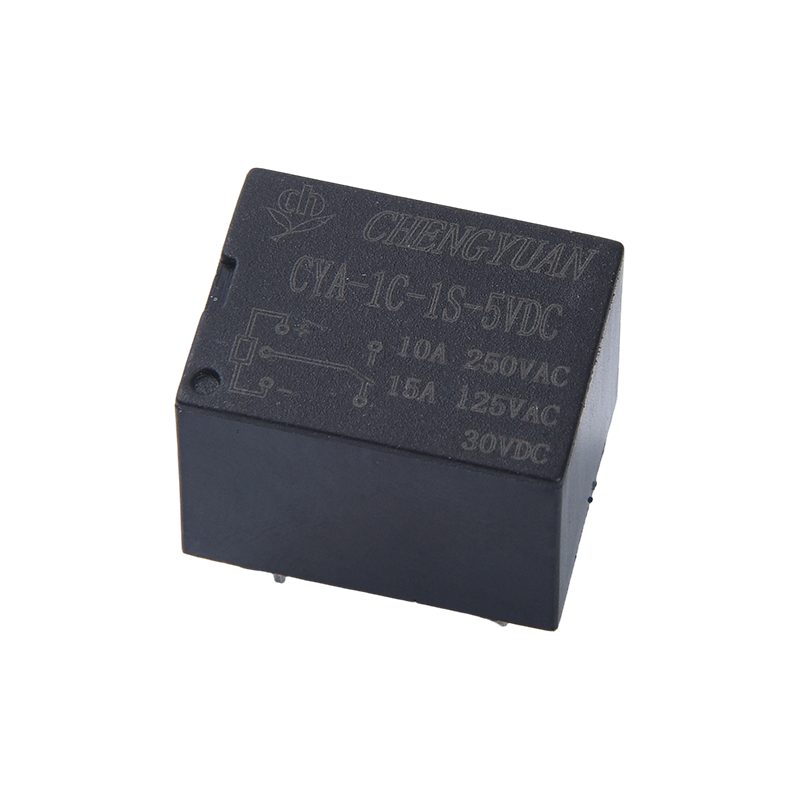

Mitä lukitusrele tekee eri tavalla

A lukitusrele säilyttää kosketusasennossaan sen jälkeen, kun kela on jännitteettömänä, käyttämällä mekaanista salpaa tai kestomagneettia tilan ylläpitämiseksi ilman jatkuvaa virtaa. Tämä on ratkaiseva ero tavalliseen releeseen, joka vaatii jatkuvaa kelavirtaa pitääkseen koskettimet kiinni. A magneettinen salparele saavuttaa tämän käyttämällä pientä kestomagneettia pitämään ankkuria paikoillaan, kun lyhyt pulssi on siirtänyt sitä, mikä tarkoittaa, että kela tarvitsee vain hetkellisesti virrata tilan vaihtamiseksi sen sijaan, että se pysyisi päällä koko toimintajakson ajan.

Käytännön tulos a magneettinen lukitusrele Suunnittelu vähentää merkittävästi keskimääräistä tehonkulutusta, koska kela on aktiivinen vain lyhyen asetus- tai palautuspulssin aikana. Tämä tekee tekniikasta erityisen sopivan akkukäyttöisissä järjestelmissä, etämittauslaitteissa ja kaikissa sovelluksissa, joissa valmiustilan virrankulutuksella on merkitystä. Tässä artikkelissa käydään läpi mitattu kytkentäkäyttäytyminen, tehovertailutiedot ja rakenteelliset kompromissit selvittääkseen, missä lukitusrele tarjoaa selkeimmän hyödyn.

Reletyyppien virrankulutus verrattuna

Mitattavissa oleva hyöty a lukitusrele näkyy keskimääräisessä virrankulutuksessa tyypillisen käyttöjakson aikana. Alla oleva vaakasuuntainen pylväskaavio vertailee kelan tehonottoa neljässä relekategoriassa tilanteessa, jossa kosketin pysyy yhdessä asennossa pitkän ajan kytkentätapahtumien välillä. Normaalin ei-salpaavan releen on pidettävä kelan virtaa koko sen ajan, kun kosketin pysyy kiinni, kun taas magneettinen salparele ottaa virtaa vain hetken, jolloin se vaihtaa tilaa. Ero muuttuu dramaattiseksi pitoajan pidentyessä, mikä on täsmälleen olennaisin skenaario todellisissa ohjaus- ja mittaussovelluksissa, joissa rele saattaa pysyä yhdessä asennossa tuntikausia tai päiviä kerrallaan.

24 tunnin pitojakson aikana a magneettinen salparele piirtää suunnilleen Keskimäärin 2 mW verrattuna noin 420 mW:iin tavallisella releellä saman kosketusasennon pitäminen, ero johtuu kokonaan siitä, että lukitusrakenne tarvitsee virtaa vain itse lyhyen kytkentäpulssin aikana. Tämä aukko vain kasvaa pitoajan pidentyessä, minkä vuoksi lukitustekniikka on niin usein määritelty kauko- tai akkukäyttöisille laitteille.

Pulssikäyttäytymisen vaihtaminen toistuvien toimintojen aikana

Koska a magneettinen lukitusrele luottaa lyhyeen pulssiin tilan vaihtamiseksi, tämän pulssivasteen johdonmukaisuudella ajan kuluessa on yhtä suuri merkitys kuin valmiustilan virransäästöllä. Alla oleva viivakaavio seuraa pulssin vähimmäiskestoa, joka vaaditaan releen luotettavaan käynnistämiseen kytkentäkestotestin viidessä vaiheessa, varhaisesta 50 000 toimenpiteestä 1 miljoonaan toimintoon. Vaaditun pulssin leveyden odotetaan kasvavan hieman, koska mekaaninen salpa ja magneettiset komponentit kuluvat vähän, mutta trendin pitäisi pysyä asteittaisena äkillisen hypyn sijaan. Tässä testissä vaadittu pulssin kesto kasvaa vain maltillisesti koko miljoonan jakson alueella, mikä osoittaa, että magneettisalpa säilyttää luotettavan pitovoiman tyypillisiä huoltovälejä pidemmälle.

Vaadittu pulssin kesto siirtyy suunnilleen 6 ms 50 000 jaksolla noin 11 ms 1 miljoonalla jaksolla , muutos, joka pysyy mukavasti käyttöpiirin suunnittelumarginaalissa, jonka useimmat ohjausjärjestelmät varaavat lukitusreleelle. Tämä ennustettavissa oleva, asteittainen kuvio on vahva indikaattori johdonmukaisesta magneettisalvan toiminnasta eikä ennenaikaisesta mekaanisesta kulumisesta.

Missä lukitusreleitä käytetään eniten

Tehon hyötysuhde a lukitusrele viittaa luonnollisesti sen käyttöön sovelluksiin, joissa valmiusvirralla on yhtä paljon merkitystä kuin kytkentäteholla. Alla oleva pystysuora pylväskaavio näyttää tyypillisen käyttöjakauman yleisten sovellusluokkien kesken koottujen kenttämallien perusteella. Älykkäät mittaus- ja kaukovalvontalaitteet johtavat suurella marginaalilla. Seuraavaksi tulevat akkukäyttöiset kulunvalvonta, aurinko- ja uusiutuvat energiajärjestelmät sekä teollisuuslaitteet, joissa alhaisemmasta keskivirrasta johtuva lämmöntuotannon vähentäminen on myös merkittävä toissijainen hyöty.

Älykäs mittaus ja etävalvonta vastaavat karkeasti 35 % of typical deployment , joka on suorassa linjassa edellisessä osiossa käsitellyn lähes nollan valmiustilan virrankulutuksen kanssa. Akkukäyttöiset kulunvalvontajärjestelmät seuraavat tiiviisti, koska a magneettinen salparele voi pitää lukitun tai lukitsemattoman tilan loputtomiin tyhjentämättä akkua kytkentätapahtumien välillä.

Lukitusrele verrattuna vakioreleeseen avaimen mittojen mukaan

Tutkakaavion avulla on helpompi nähdä täydellinen kompromissi a magneettinen lukitusrele ja tavallinen ei-salpautuva rele, koska se piirtää useita ulottuvuuksia kerralla sen sijaan, että se vähentäisi kaiken yhdeksi numeroksi. Alla olevassa taulukossa verrataan molempia reletyyppejä valmiustilan tehotehokkuuden, ohjauspiirin yksinkertaisuuden, tilan säilyttämisen luotettavuuden, kytkentänopeuden ja mekaanisen monimutkaisuuden osalta. Lukitusrele ulottuu paljon pidemmälle valmiustilan tehokkuuden ja tilan säilyttämisen osalta, kun taas vakiorele lisää ohjauspiirin yksinkertaisuutta, koska se ei vaadi erillistä asetus- ja nollauslogiikkaa. Tämä kompromissi on juuri se syy, miksi valinta näiden kahden välillä riippuu usein siitä, onko virrantehokkuus vai ohjaimen yksinkertaisuus tärkeämpää tietylle mallille.

Kaavio vahvistaa, että a lukitusrele on vahvempi valinta aina, kun valmiustilan teho ja tilan säilyttäminen ovat tärkeitä, kun taas vakiorele on edelleen yksinkertaisempi ohjata perusohjauspiiristä. Kumpikaan vaihtoehto ei ole yleisesti parempi; Päätös riippuu siitä, asettaako sovellus etusijalle energiatehokkuuden vai minimaalisen ajurin monimutkaisuuden, ja monet järjestelmäsuunnittelut päätyvät käyttämään molempia reletyyppejä saman tuotteen eri osajärjestelmissä.

Käytännön ohjeita magneettisalpareleen määrittämiseen

Määritetään a magneettinen salparele oikein alkaa vahvistamalla, että sovellus todella hyötyy tilan säilyttämisestä ilman jatkuvaa virtaa. Alla olevassa taulukossa on yhteenveto käytännön skenaarioista, joissa lukitusrakenne on tyypillisesti oikea istuvuus, ja tapauksia palvelee paremmin tavallinen rele.

Skenaariopohjaisen valinnan viite

Ennen lukitusreleen viimeistelyä suunnittelussa muutama lisätarkistus auttaa varmistamaan pitkän aikavälin soveltuvuuden:

1. Varmista, että käyttöpiiri pystyy toimittamaan vaaditut asetus- ja nollauspulssiominaisuudet luotettavasti.
2. Tarkista, tarvitseeko sovellus yhden vai kahden kelan lukitustoiminnon.
3. Tarkista tilan säilyttämiskäyttäytyminen odotettavissa olevissa tärinä- tai iskuolosuhteissa.
4. Tarkista koskettimen arvo suhteessa kytketyn piirin todelliseen kuormitusvirtaan.
5. Suunnittele paikannusmenetelmä, jos ohjausjärjestelmän on vahvistettava releen nykyinen tila sähkökatkon jälkeen.

Valmistustarkkuus luotettavan lukitussuorituskyvyn takana

Aiemmin käsitelty vakaa pulssin kestokäyrä riippuu kestomagneetin, ankkurin ja kelakokoonpanon johdonmukaisesta valmistuksesta magneettinen lukitusrele . Magneetin voimakkuuden tai ankkurin kohdistuksen vaihtelut voivat siirtää tilan luotettavaan vaihtamiseen tarvittavaa vähimmäispulssienergiaa, minkä vuoksi tiukka prosessinohjaus on tärkeämpää lukitusmalleissa kuin yksinkertaisemmissa vakioreleissä. Automaattinen kokoonpano ja prosessinaikainen magneettinen testaus auttavat pitämään magneettisen salpareleen toiminnassa tiukoissa toleransseissa tuotantoerien välillä, mikä tukee ennustettavaa pitkän aikavälin käyttäytymistä, joka näkyy yllä olevissa kytkentätiedoissa.

Prosessin varmistusvaiheet, kuten magneettivuon testaus, pulssivasteen näytteenotto ja mekaaniset jaksojen tarkistukset ovat vakiokäytäntöjä, jotka tukevat tässä artikkelissa viitattuja luotettavuustietoja. Insinööreille, jotka hankkivat lukitusreleen mittakaavassa, näiden laaduntarkistuspisteiden vahvistaminen toimittajan kanssa on usein yhtä arvokasta kuin julkaistujen teknisten tietojen tarkistaminen.

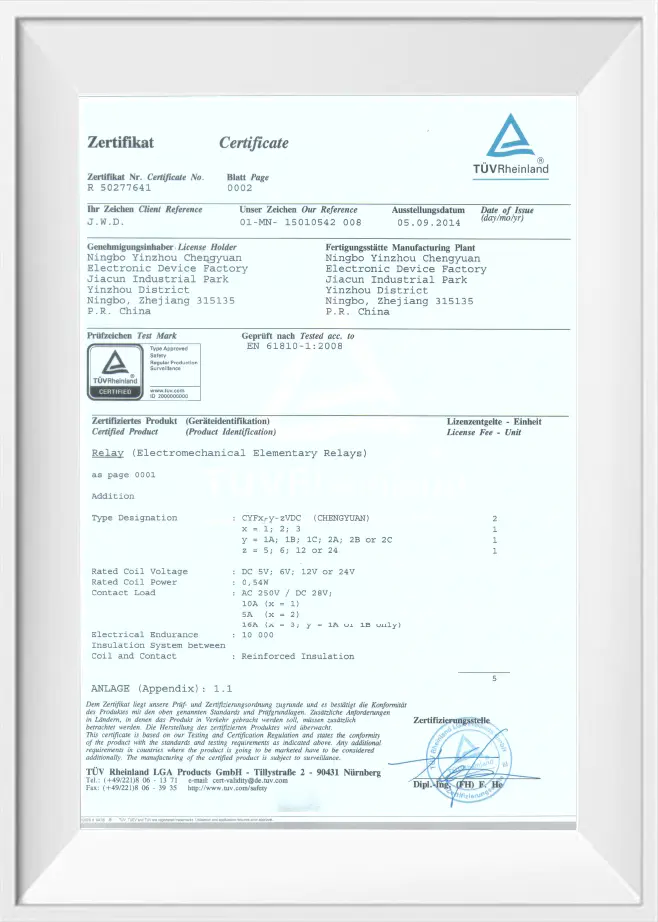

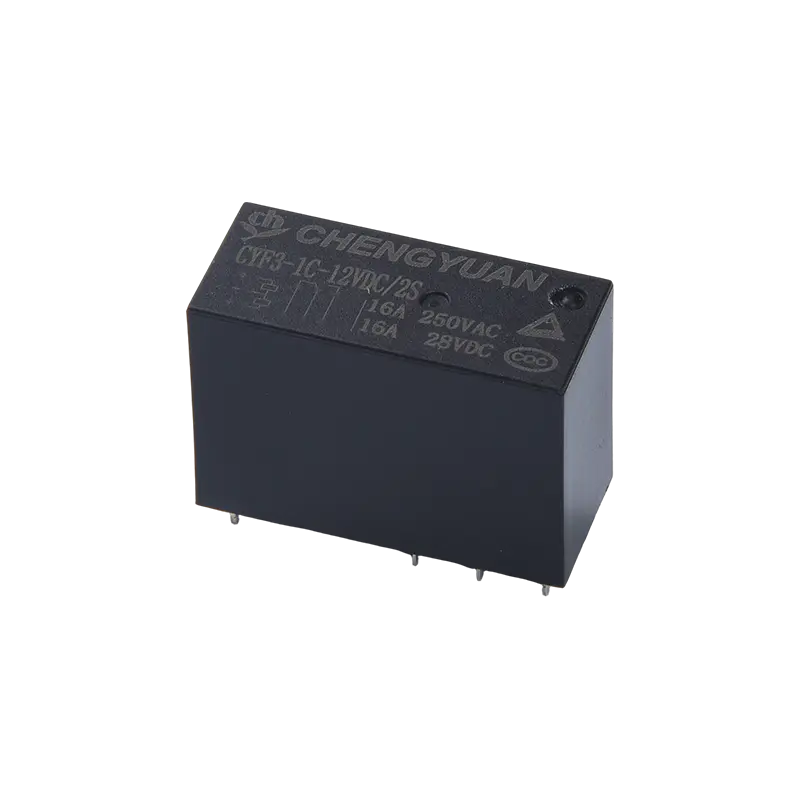

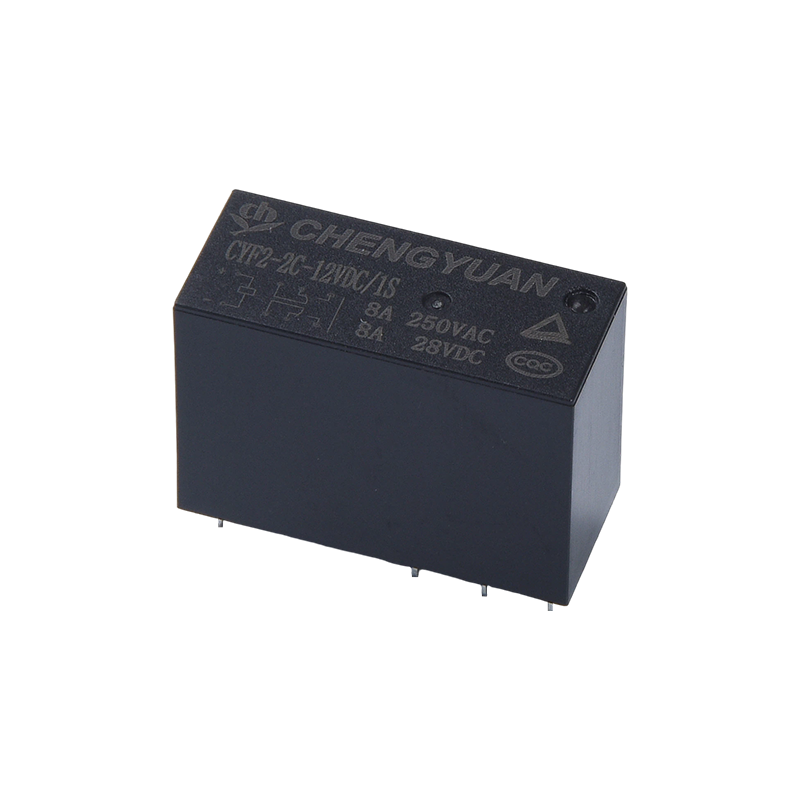

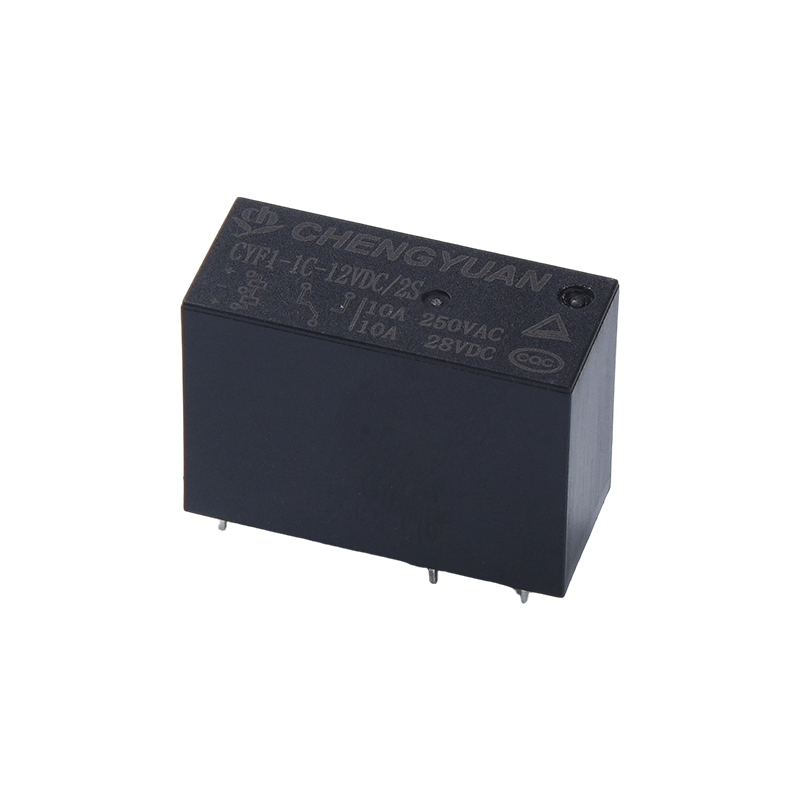

Tietoja Ningbo Chengyuan Chuangke Electronics Co., Ltd:stä

Ningbo Chengyuan Chuangke Electronics Co., Ltd. on Ningbo Yinzhou Chengyuan Electronic Device Factoryn tytäryhtiö. Olen ollut syvästi mukana relevalmistuksessa lähes 30 vuotta , yritys toimii ammattimaisena valmistajana, joka yhdistää tuotekehityksen, tuotannon ja myynnin lukitusrele ja niihin liittyvät kytkentäkomponentit. Sen ydinperiaatetta, "rehellisyys perustana ja laatu sieluna", tukee tehokas tiimityö, jonka tavoitteena on rakentaa mainetta luotettavista tuotteista sekä kotimaisilla että kansainvälisillä markkinoilla.

Tehdas on ottanut käyttöön automatisoidut tuotantolaitteet, valitsee laadukkaat materiaalit ja soveltaa tiukkaa prosessiohjausta koko tuotantoketjussa valmiiden yksiköiden vakauden ja kestävyyden tukemiseksi. Kotimaan markkinoille pohjautuen yritys laajentaa aktiivisesti kansainvälistä ulkoasuaan ja panostus laatuun ja rehelliseen palveluun on auttanut sitä rakentamaan tunnettuutta asiakkaiden keskuudessa niin kotimaassa kuin ulkomailla. Jatkuvan teknologisen innovaation ohjaama Ningbo Chengyuan Chuangke Electronics Co., Ltd. pyrkii tehostamaan teollisuuden parantamista ja pyrkii pysymään luotettavana kumppanina organisaatioille, jotka hankkivat magneettisalpareleratkaisuja.

Usein kysytyt kysymykset

K1: Kuinka lukitusrele pysyy asennossaan ilman jatkuvaa virtaa?

A1: Se käyttää kestomagneettia tai mekaanista salpaa pitämään ankkurin paikoillaan lyhyen kelapulssin jälkeen, joten jatkuvaa virtaa ei tarvita kontaktitilan ylläpitämiseen.

Kysymys 2: Mikä on magneettisen salpareleen tärkein etu akkukäyttöisissä järjestelmissä?

A2: Koska käämi ottaa virtaa vain lyhyen kytkentäpulssin aikana, valmiustilan virrankulutus laskee dramaattisesti verrattuna releeseen, jonka on pysyttävä jännitteessä pysyäkseen asennossaan.

Kysymys 3: Vaatiiko magneettilukitusrele monimutkaisempaa käyttöpiiriä?

A3: Kyllä, se vaatii yleensä asetus- ja nollauspulssilogiikkaa yksinkertaisen jatkuvan kelasignaalin sijaan, mikä lisää piirin monimutkaisuutta vastineeksi virransäästöstä.

Q4: Kuinka järjestelmä voi vahvistaa lukitusreleen nykyisen tilan tehokatkon jälkeen?

A4: Monissa malleissa on lisätty paikannusmenetelmä, kuten apukosketin tai takaisinkytkentäsignaali, jotta ohjausjärjestelmä voi tarkistaa releen tilan, kun virta on palautettu.

Q5: Mitkä valmistustekijät vaikuttavat eniten lukitusreleen luotettavuuteen?

A5: Tasainen kestomagneetin vahvuus, tarkka ankkurin kohdistus ja ohjattu kelan käämitys ovat avaintekijöitä, jotka määräävät, kuinka luotettavasti magneettisalparele vaihtaa tilaa nimelliskäyttöikänsä aikana.
