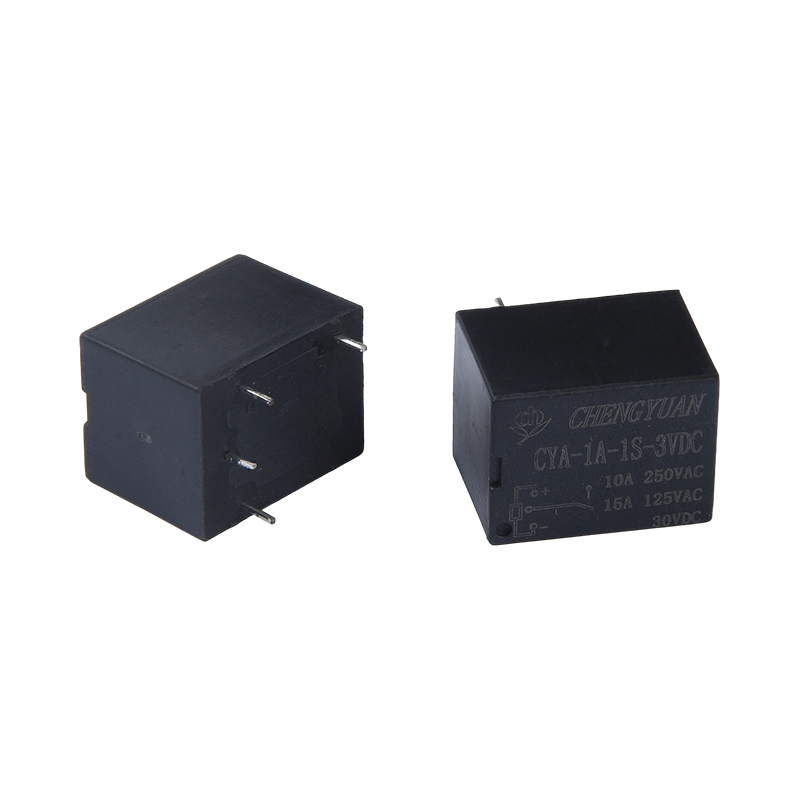

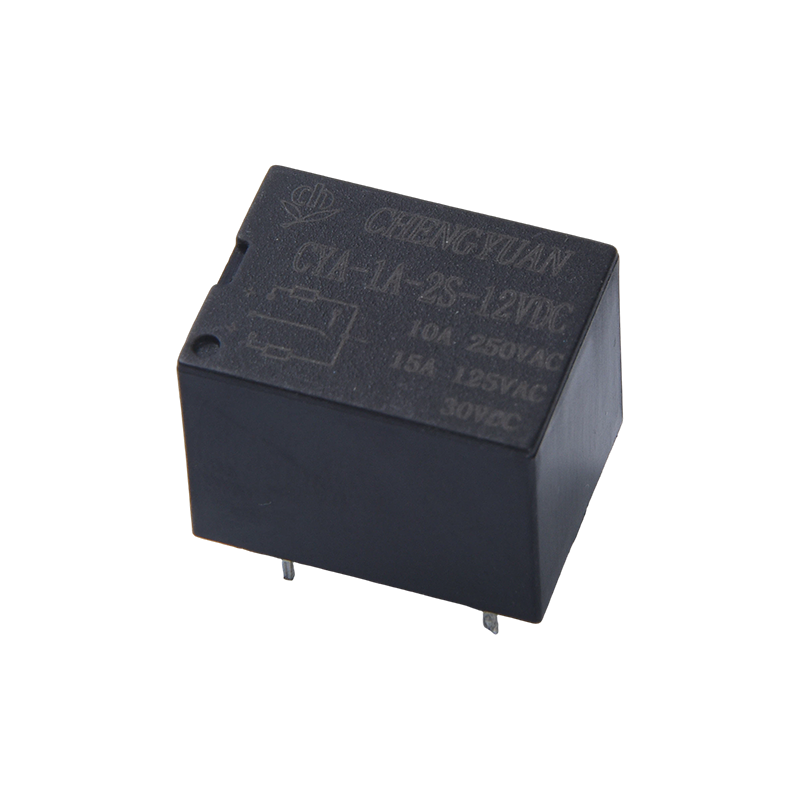

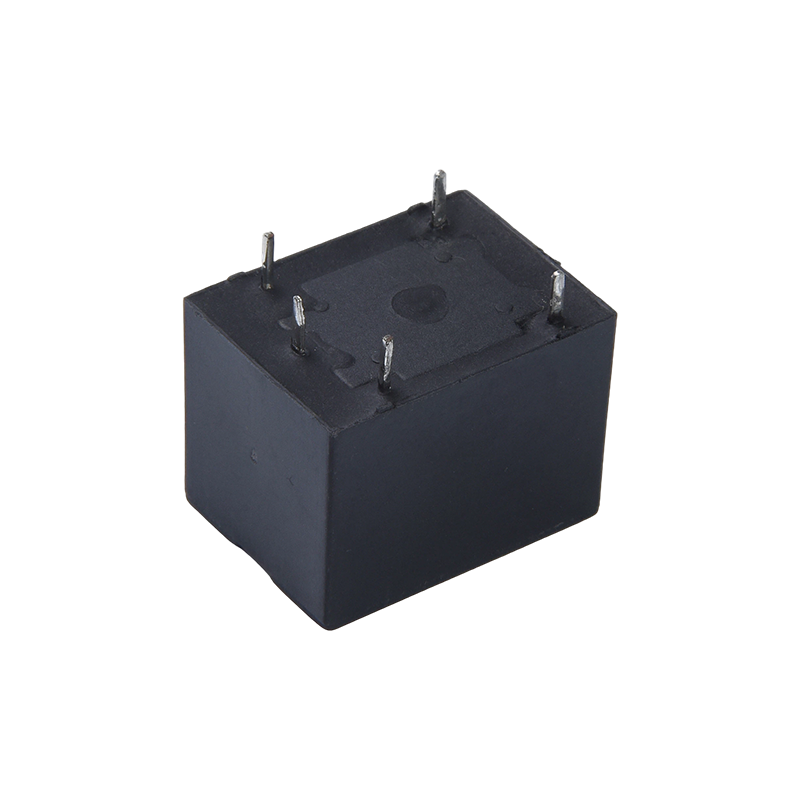

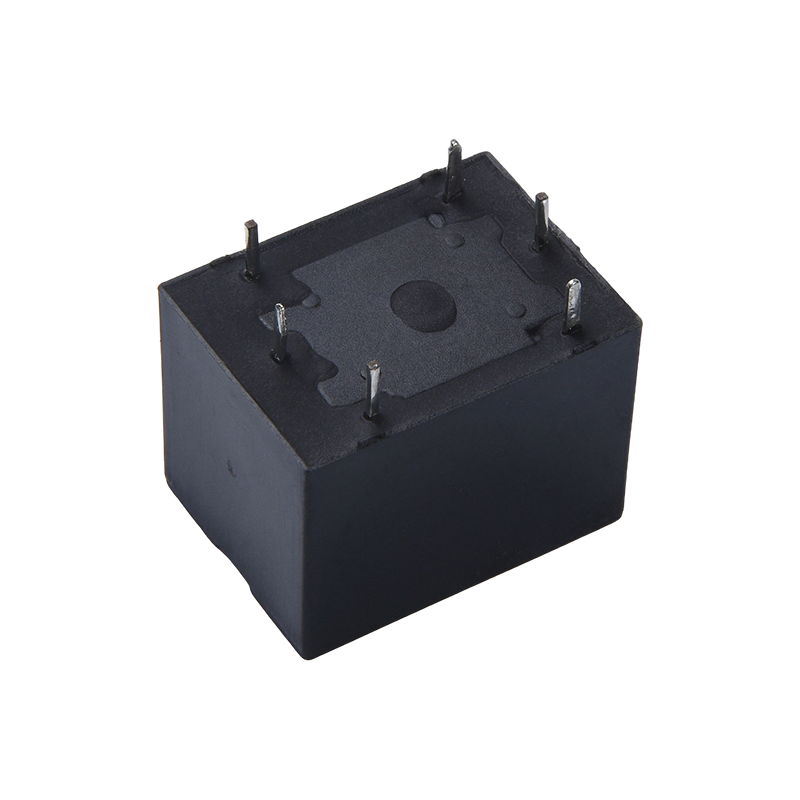

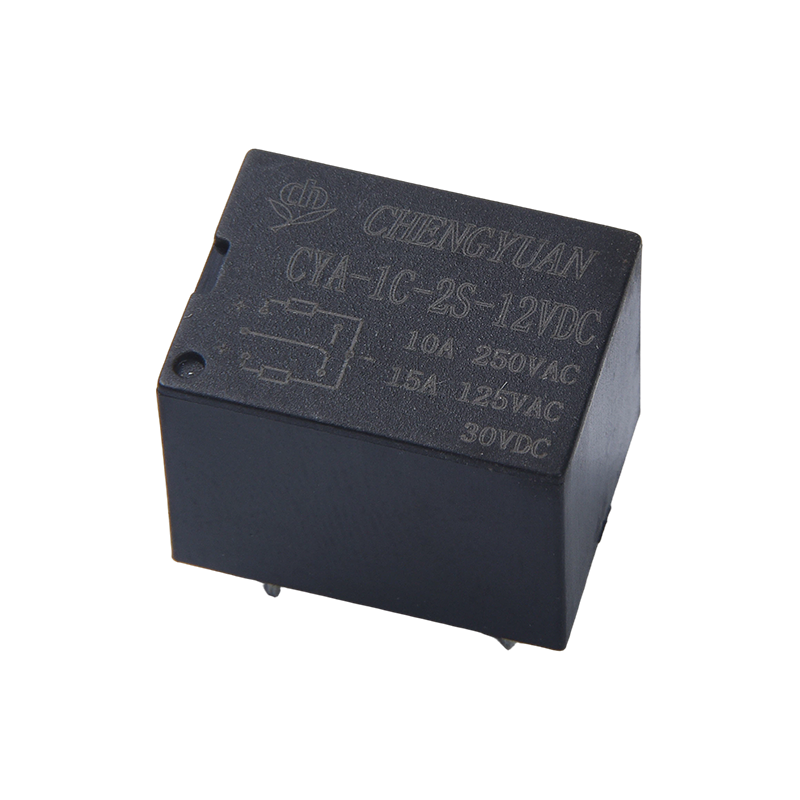

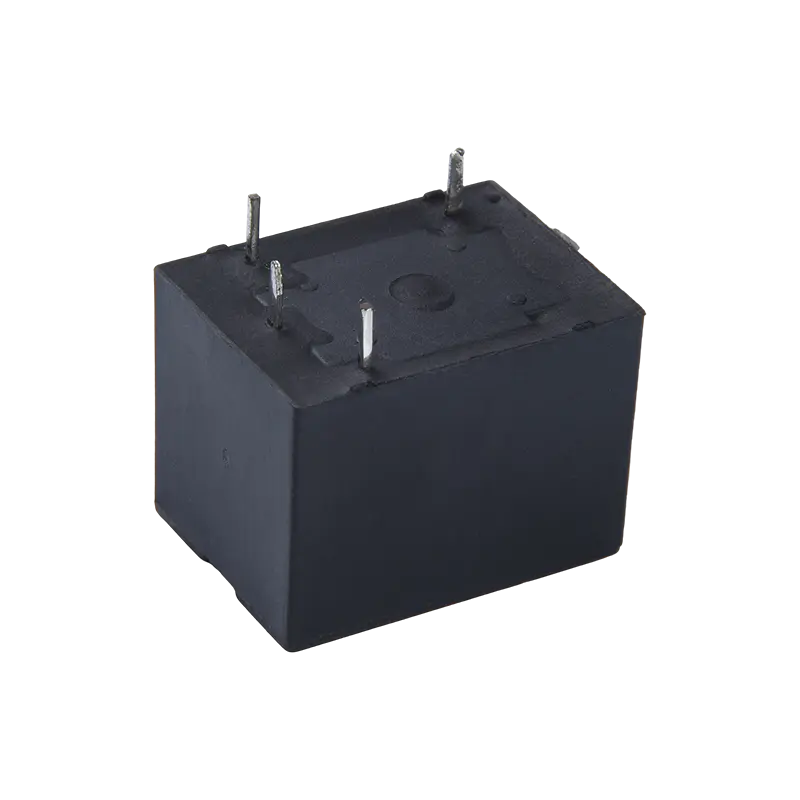

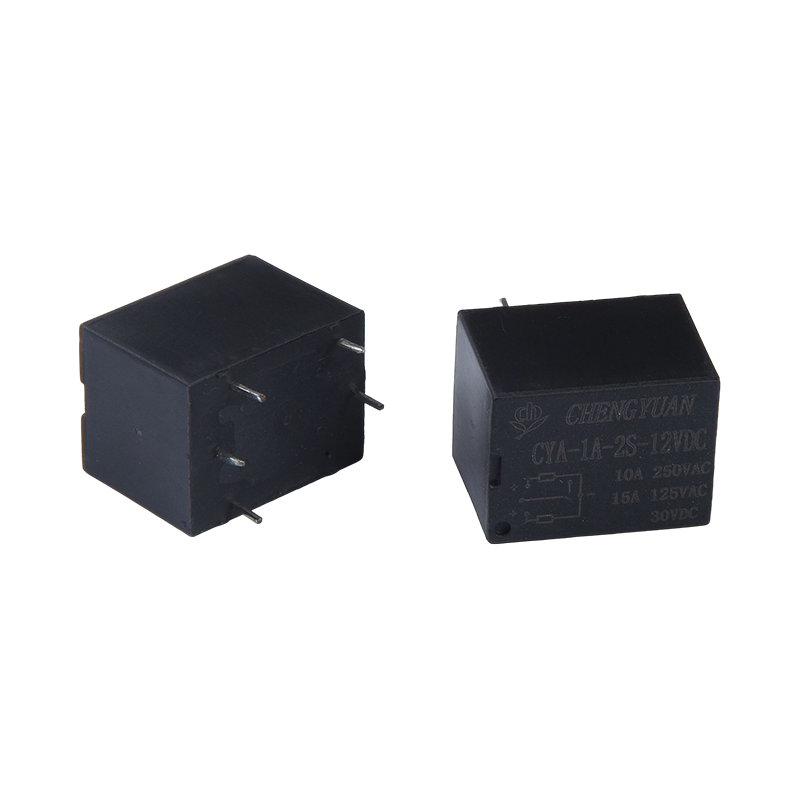

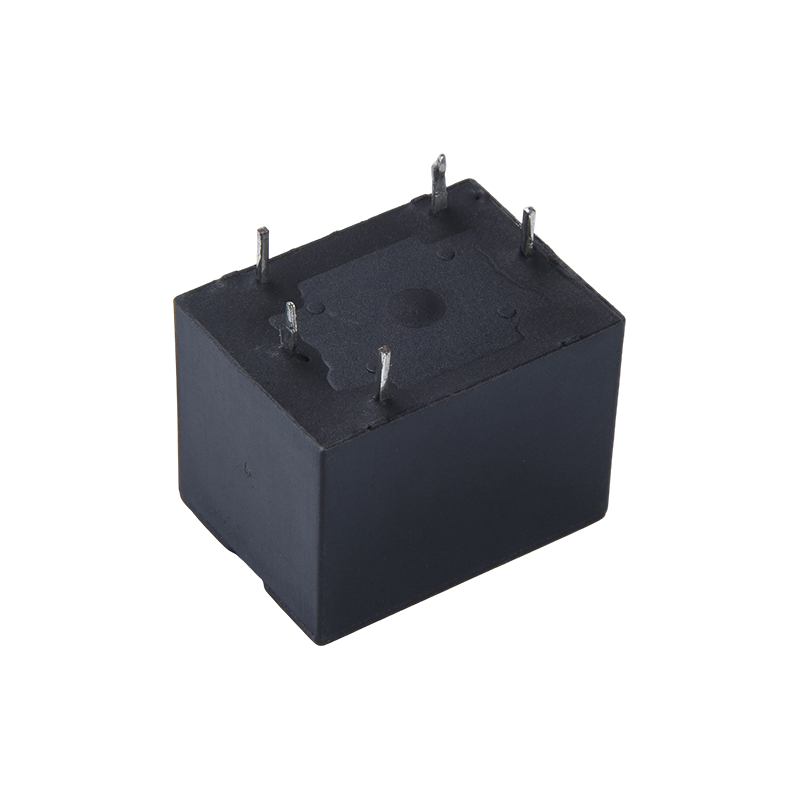

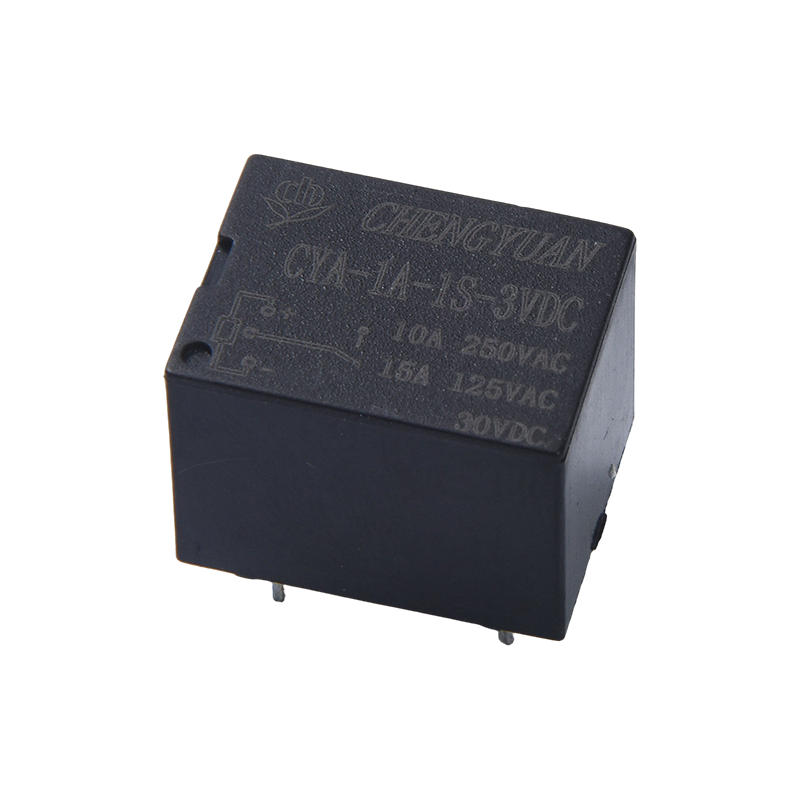

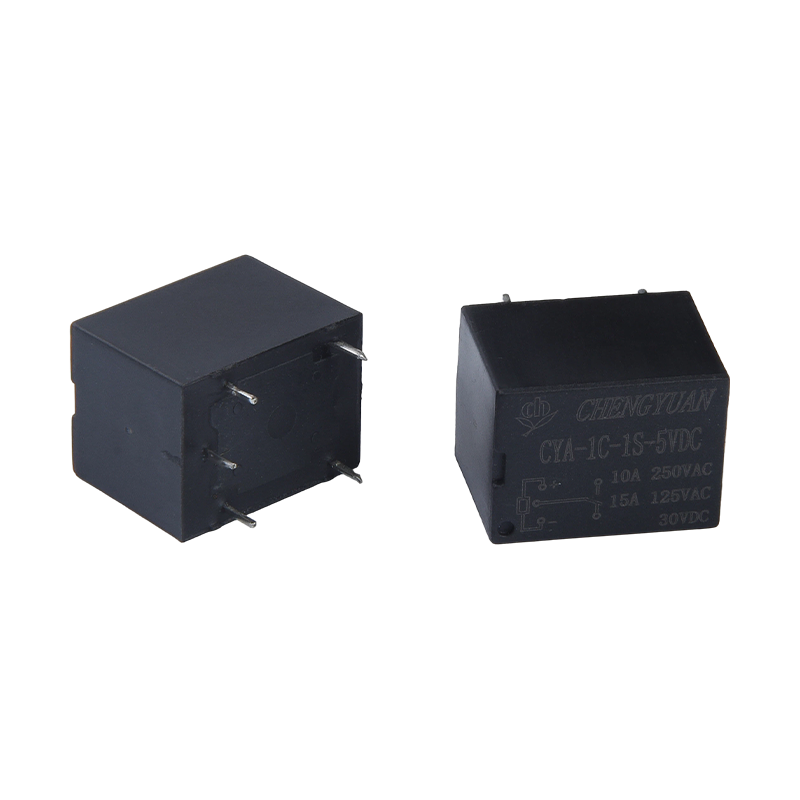

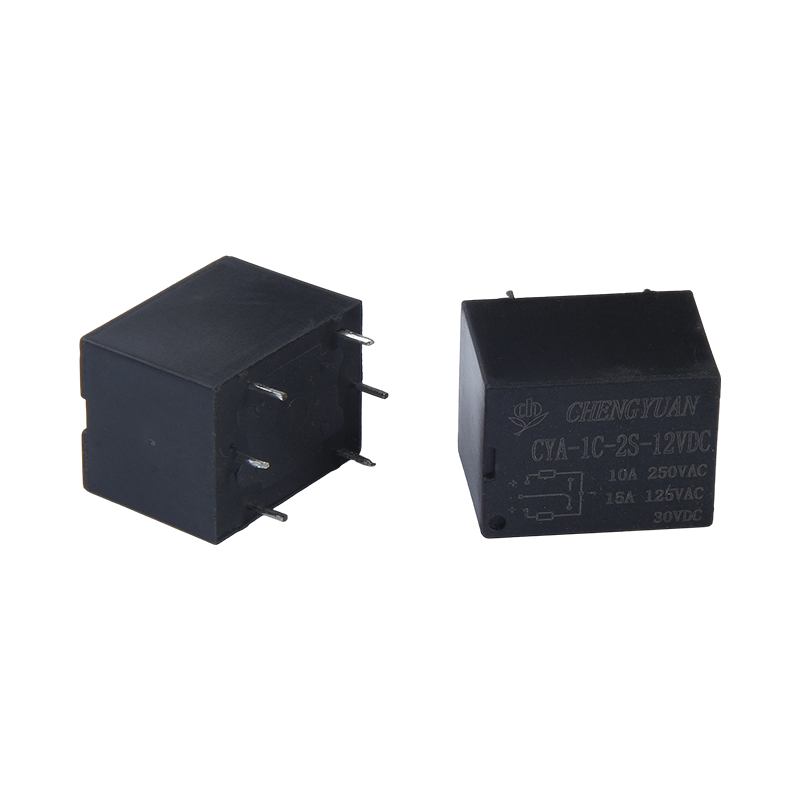

I. Ominaisuudet
1. Yhteyslomake: Tarjoaa yhden normaalisti avoimen ja yhden vaihtokontaktilomakkeen erilaisten piirisuunnitteluvaatimusten täyttämiseksi.
2. Asennusominaisuudet: Käyttää tavallisia painetun piirilevyn nastoja PCB:n helppoon asennukseen, sopii automatisoituihin kokoonpanoprosesseihin;
3. Pakkausvaihtoehdot: Saatavilla on kaksi pakkausvaihtoehtoa: muovisuljettu ja juotoskestävä, erilaisten ympäristövaatimusten mukaan.
4. Ydinrakenne: Käyttää yksikelaista tai kaksikelaista magneettista lukitusrakennetta varmistaakseen pitkän aikavälin tilan säilymisen sähkökatkon jälkeen.
II. Ydintoiminnot ja sovellettavat skenaariot
1. Ydintoiminto: Saavuttaa nollatehopiirin kytkennän, tarjoaa automaattisen kytkennän ja signaalin eristyksen ja ylläpitää nykyisen tilan ohjausvirran katkaisun jälkeen, mikä sopii pitkäaikaisiin pitosovelluksiin.
2. Smart Grid Field: Soveltuu sellaisiin skenaarioihin kuin sähkönmittaus ja kauko-ohjauskytkimet, mikä mahdollistaa vähätehoisen, tarkan ohjauksen;
3. Uusi energiakenttä: Voidaan käyttää uusissa energialaitteissa, kuten aurinkoinverttereissä, mikä varmistaa vakaan piirin tilan.
4. Teollisuus- ja kotikentät: Soveltuu teollisuusautomaatioon, älykkäisiin koteihin, valaistuksen ohjaukseen ja muihin skenaarioihin;
5. Instrumentointikenttä: Soveltuu erilaisten instrumenttien ja mittareiden piirien ohjauslinkkeihin. III. Hyödynnä ydinetuja
1. Nolla virrankulutuksen etu: Säilyttää nykyisen tilan sähkökatkon jälkeen, jolloin virrankulutus on nolla, sopii pienitehoisiin sovelluksiin.
2. Suuri koskettimen kytkentäkapasiteetti: 15 A koskettimen kytkentäkuorma, sopii keskisuurten ja suurten ohjaustarpeisiin;
3. Joustava asennus ja valinta: Erittäin pieni koko, standardi PCB-nastat ja useita pakkausvaihtoehtoja, jotka sopivat tiheään asennukseen ja erilaisiin ympäristöihin;
4. Ympäristönmukaisuus: Täyttää RoHS-standardeja ja täyttää ympäristöystävällisten tuotteiden vaatimukset;
5. Vahva kohtausspesifisyys: Soveltuu erityisen hyvin kauko-ohjaukseen ja pitkäaikaiseen ylläpitoon, erinomaisen monipuolisuuden ja käytännöllisyyden ansiosta.
Yhteystiedot
| Yhteystiedot | 1A | 1C |
| Kosketusvastus | 100mΩ (1A 6VDC) |
| Yhteysmateriaali | AgSnO2, AgCdO |
| Kontaktikuorma (resistiivinen) | 10A 277VAC/28VDC |
| Suurin kytkentäjännite | 277VAC / 30VDC |
| Suurin kytkentävirta | 15A | 10A |
| Suurin kytkentäteho | 2500VA |
| Mekaaninen kestävyys | 1×10⁷ sykliä |
| Sähköinen kestävyys | 5×10⁴ jaksoa |
| Parametri | Erittely |
| Eristysvastus | 100MΩ (500VDC) |
| Dielektrinen kestojännite | Koskettimen ja kelan välillä | 1500 VAC 1 min |
| Avattujen yhteystietojen välillä | 750 VAC 1 min |
| Käyttöaika (nimellisjännitteellä) | ≤5 ms |
| Vapautusaika (nimellisjännitteellä) | ≤5 ms |
| Shokki | Vakaus | 100m/s² (10g) |
| | Vahvuus | 1000m/s² (100g) |
| Tärinä | 10 Hz ~ 55 Hz, 1,5 mm kaksinkertainen amplitudi |
| Kosteus | 35 % ~ 85 % RH |
| Lämpötila-alue | -40 °C - 85 °C |
| Terminaalin tyyppi | PCB tyyppi |
| Paino | Noin 10g |
| Pakkaustyyppi | Muovitiivistetty tyyppi, juotoksenkestävä tyyppi |
Huomautuksia:
(1) Kaikki yllä olevat arvot ovat alkuarvoja;
Shengyuan Relay
Kelan parametrit
| Nimelliskelan teho | Yksikäämi ≤550mW |
| Dual Coil ≤750mW |
Kelan tekninen taulukko 23℃
| Nimellisjännite (VDC) | Aseta/nollaa jännite (VDC) | Pulssin leveys (ms) | Kaksoiskelan vastus (Ω±10 %) | Yhden kelan vastus (Ω±10 %) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9.00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Turvallisuussertifikaatit
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |
| 1C | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |
Tilausmerkin esimerkki
Relemalli(1)CYA
Kelan jännite 3 5 6 9 12 18 24 48 VDC
Yhteydenottolomake 1A: Yksi sarja normaalisti auki olevia 1C: Yksi sarja kytkentää
Kelamuoto 1S: yksikela 2S: kaksoiskela
Kosketusmateriaali T: AgSnO2, Ei mitään: AgCdO
Huomautuksia: (1) Ympäristössä, joka sisältää haitallisia kaasuja, kuten H2S, SO2, NO2 jne., on suositeltavaa käyttää muovisuljettuja tuotteita, ja suorita testit ja varmistus todellisessa käytössä; kun yleispuhdistusta ei tarvita, se on suositeltavaa
On suositeltavaa antaa etusija juoksuttamattomille tuotteille;
(2) Tämä tuote on ympäristöystävällinen tuote. Merkitse tilauksen yhteydessä vastaava ominaisuusnumero, jossa (551) tarkoittaa RoHS-yhteensopivuutta (koskettimet sisältävät kadmiumia) ja (555) RoHS-yhteensopivuutta (koskettimet eivät sisällä kadmiumia).
