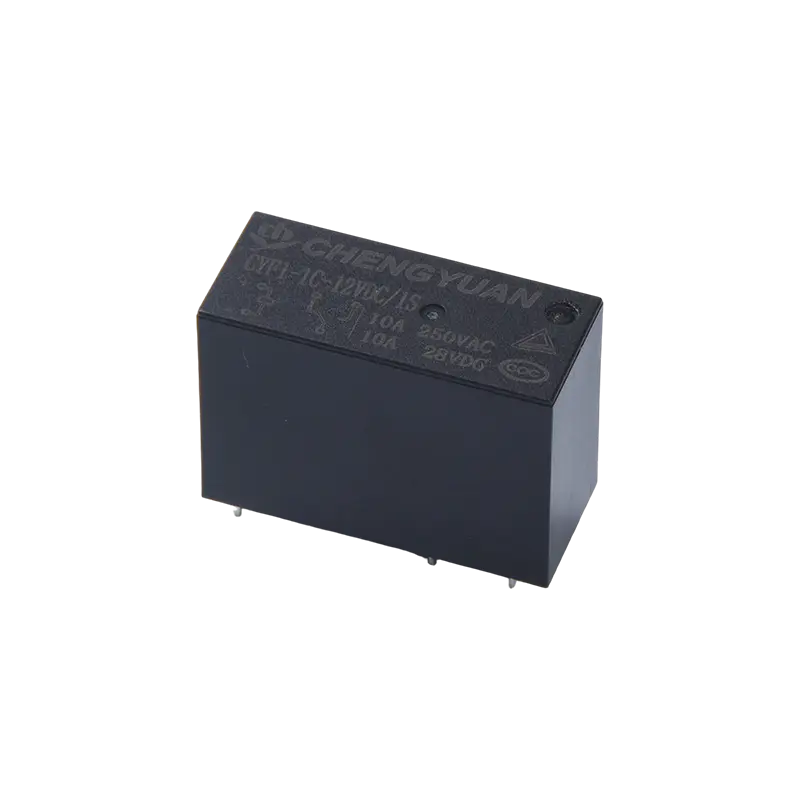

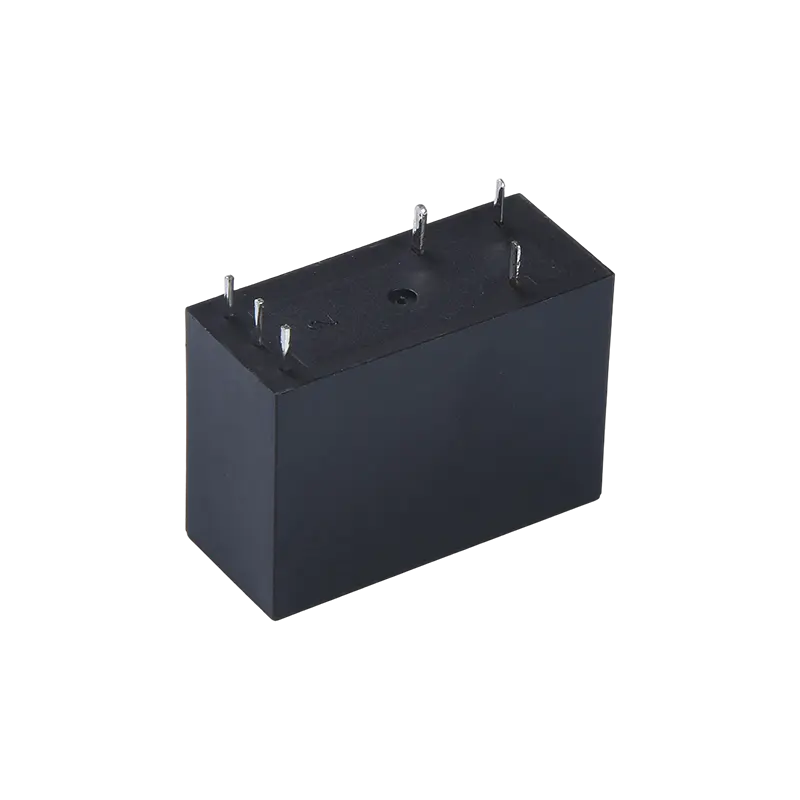

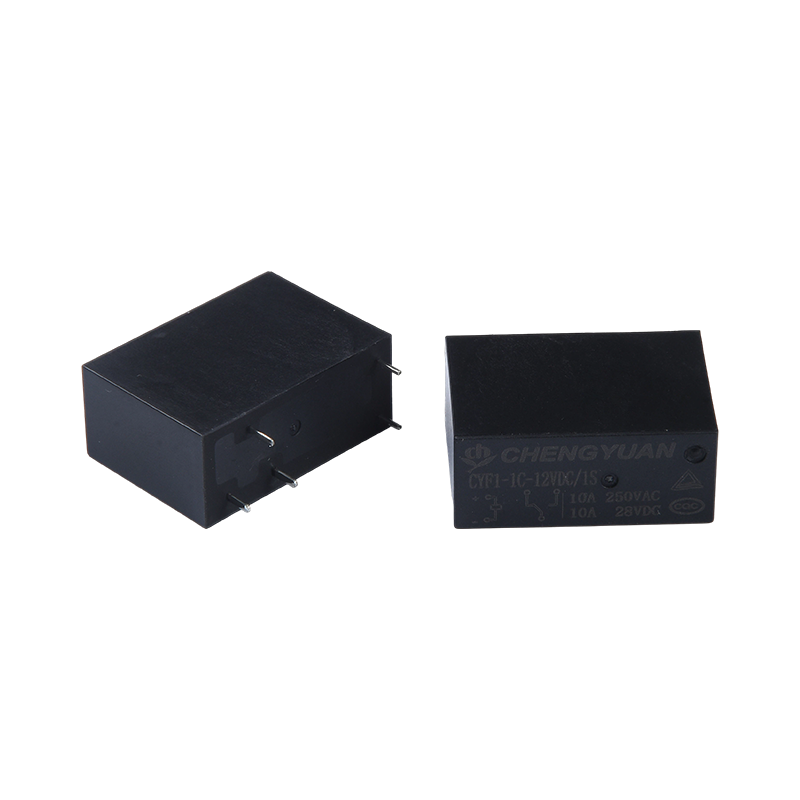

Tuotteen edut:
• Nolla staattinen virrankulutus: Magneettista lukitusperiaatetta hyödyntäen kontaktitila säilyy ilman jatkuvaa virransyöttöä aktivoinnin jälkeen, mikä vähentää merkittävästi järjestelmän valmiustilan virrankulutusta.
• Suuri kuormitus, kompakti rakenne: Saavuttaa maksimikoskettimen kytkentäkapasiteetin 16A erittäin pienessä paketissa, joka tarjoaa suuren tehotiheyden ja säästää piirilevytilaa.
• Virran katkaisutilan muisti: Koskettimen asento pysyy muuttumattomana sähkökatkon jälkeen, ja alkuperäinen tila säilyy ilman ajoa virran palautuksen jälkeen, mikä sopii varapiireihin tai turvalukitukseen.
Ominaisuudet:
• Maksimi 16A koskettimen kytkentäkapasiteetti
• Saatavana yksi- ja kaksinapaisina vaihtokoskettimina
• Erittäin pieni koko, standardi PCB-nastat
• Saatavana suljetuina ja juoksunkestävänä
• Ympäristöystävällinen tuote (ROHS-yhteensopiva)
• Mitat: (28,9*12,6*20,6)mm
Pääsovellukset:
• Älykkäät mittarit ja energianhallinta: Käytetään etäkytkennän ohjaamiseen ennakkoon maksetuissa mittareissa ja älykkäissä katkaisimissa, mikä mahdollistaa alhaisen virrankulutuksen magneettisen lukituksen ansiosta.
• Energiaa säästävät laitteet: Integroitu laitteiden, kuten ilmastointilaitteiden ja vedenlämmittimien, päävirtasäätimeen, mikä vähentää valmiustilan virrankulutusta ja täyttää energiatehokkuusstandardit.
• Keskeytymättömät virtalähteet ja energian varastointi: Käytetään UPS:n ja aurinkosähköinvertterien lähtökytkentäpiireissä varmistaen järjestelmän jatkuvuuden ylläpitämällä tilaa sähkökatkojen aikana.
• Turva- ja paloturvajärjestelmät: Käytetään hälytysjärjestelmissä ja hätävalaistuksen ohjauspiireissä varmistamaan luotettava kytkimen tila äkillisten sähkökatkojen aikana.
Yhteystiedot
| Yhteystiedot | 1A/1C | 2A/2C |
| Kosketusvastus | < 50mΩ (1A 6VDC) |
| Yhteysmateriaali | AgSnO2, AgCdO |
| Kontaktikuorma (resistiivinen) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Suurin kytkentäjännite | 250VAC / 28VDC |
| Suurin kytkentävirta | 20A/16A/10A | 8A/5A |
| Suurin kytkentäteho | 5000VA/480W | 1200VA/150W |
| Mekaaninen kestävyys | 1×10⁷ sykliä |
| Sähköinen kestävyys | 1×10⁵ jaksoa |
Kelan parametrit
| Kelan nimellisteho - | Single Coil 540mW |
| Dual Coil ≦ 1 W (teho vaihtelee teknisten tietojen mukaan) |
| Kelan lämpötilan nousu | 26°C (47°F) nimellisjännitteellä |
| Maksimilämpötila | 130°C (266°F) |
Kelan tekninen taulukko
| Nimellisjännite (VDC) | Aseta/nollaa jännite (VDC) | Pulssin leveys (ms) | Kaksoiskelan vastus (Ω±10 %) | Yhden kelan vastus (Ω±10 %) |
| Kela 1 | Kela 2 |
| 3 | ≤2,40 | ≥ 50 $ $ | 12.5 | 10.6 | 12.5 |
| 5 | ≤4.00 | ≥ 50 $ $ | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥ 50 $ $ | 200 | 169 | 267 |
| 24 | ≤19.2 | ≥ 50 $ $ | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥ 50 $ $ | 2780 | 2315 | 4267 |
Suorituskykyparametrit
| Eristysvastus | 100MΩ (500VDC) |
| Dielektrinen kestojännite | Koskettimen ja kelan välillä | 5000 VAC 1 min |
| Avointen yhteystietojen välillä | 750 VAC 1 min |
| Käyttöaika (nimellisjännitteellä) | ≤10ms |
| Vapautusaika (nimellisjännitteellä) | ≤5 ms |
| Shokki | Vakaus | 100m/s² (10g) |
| Vahvuus | 1000m/s² (100g) |
| Tärinä | 10 Hz ~ 55 Hz, 1,5 mm kaksinkertainen amplitudi |
| Kosteus | 35 % ~ 85 % RH |
| Lämpötila-alue | -40 °C - 85 °C |
| Terminaalin tyyppi | PCB tyyppi |
| Paino | Noin 10g |
| Pakkaustyyppi | Muovisuljettu tyyppi, juotoskestävä tyyppi |
Turvallisuussertifikaatit
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250 VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC cos phi=1 16A 28/R = 0 ms |
| 1A/1C | 10 250 VAC 10 28VDC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Tilausmerkin esimerkki
Relemalli CYF
Kelan jännite 5 6 9 12 18 24 48 VDC
Yhteydenottolomake 1A: yksi normaalisti avoinna oleva ryhmä, 1C: yksi muunnosryhmä, 2A: kaksi normaalisti avointa ryhmää, 2C: kaksi muunnosryhmää
Kelamuoto 1S: yksikela 2S: kaksoiskela
Kosketusmateriaali T: AgSnO2, Ei mitään: AgCdO
Huomautuksia: (1) Ympäristössä, joka sisältää haitallisia kaasuja, kuten H2S, SO2, NO2 jne., on suositeltavaa käyttää muovisuljettuja tuotteita, ja suorita testit ja varmistus todellisessa käytössä; kun yleispuhdistusta ei tarvita, se on suositeltavaa
On suositeltavaa antaa etusija juoksuttamattomille tuotteille;
- Tämä tuote on ympäristöystävällinen tuote. Merkitse tilauksen yhteydessä vastaava ominaisuusnumero, jossa (551) tarkoittaa RoHS-yhteensopivuutta (koskettimet sisältävät kadmiumia) ja (555) RoHS-yhteensopivuutta (koskettimet eivät sisällä kadmiumia).
Kytkentäkaavio, asennusreiän kokoyksikkö: mm
(1) Joillekin tuotteen ulkomitoille ei ole määritetty mittatoleransseja. Kun ulkomitat ovat ≤1 mm, toleranssi on ±0,2 mm; kun ulkomitat ovat välillä 1–5 mm, toleranssi on ±0,3 mm.
Kun kokonaiskoko on > 5 mm, toleranssi on ± 0,4 mm;
(2) Asennusreiän mitat ilman mittatoleranssia ovat ±0,1 mm.
Huomioitavaa:
- Magneettisen lukitusreleen tehdastila on nollaustila, mutta kuljetusten tai releen asennuksen aikana tapahtuvien iskujen kaltaisten tekijöiden vuoksi se voi muuttua toimintatilaan. Siksi, kun käytät (virtalähde
Kun yhteys on muodostettu, palauta se toimintatilaan tai nollaa tarvittaessa.
- Magneettisen lukitusreleen toimimisen tai palautumisen varmistamiseksi kelaan syötettävän herätejännitteen on saavutettava nimellisjännite ja pulssin leveyden on oltava yli 5 kertaa toiminta- tai palautusaika. Älä
Kun kytket jännitettä toiminta- ja nollauskäämiin, älä kytke käämiin jännitettä pitkäksi aikaa (yli 1 minuutin ajan).
- Pidä tuote poissa vahvoista magneettikentistä tuotteen kuljetuksen, varastoinnin ja käytön aikana, jotta vältytään käyttöjännitteen ja nollausjännitteen muutoksista.
