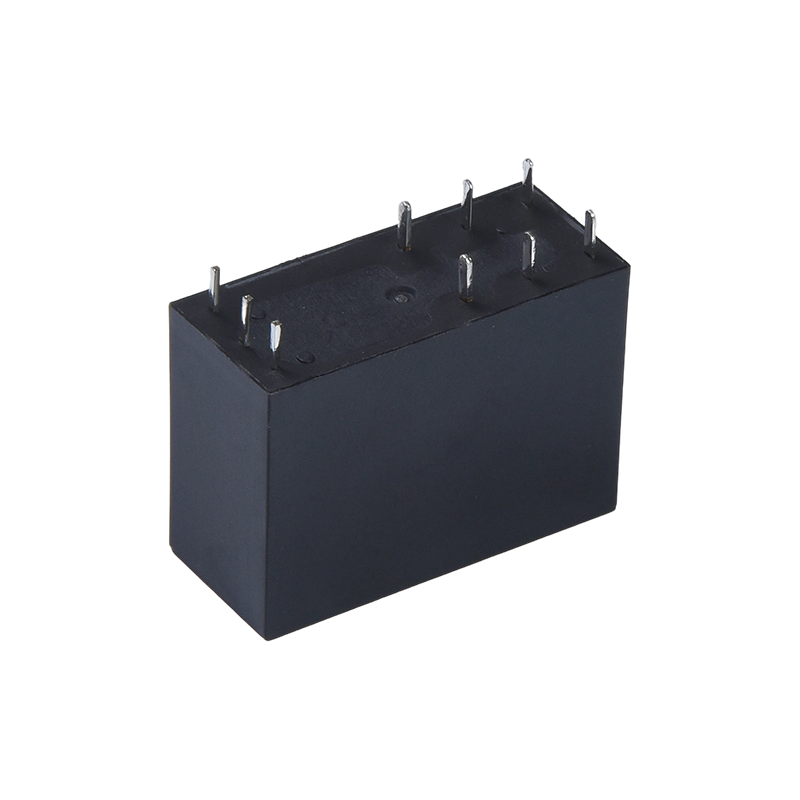

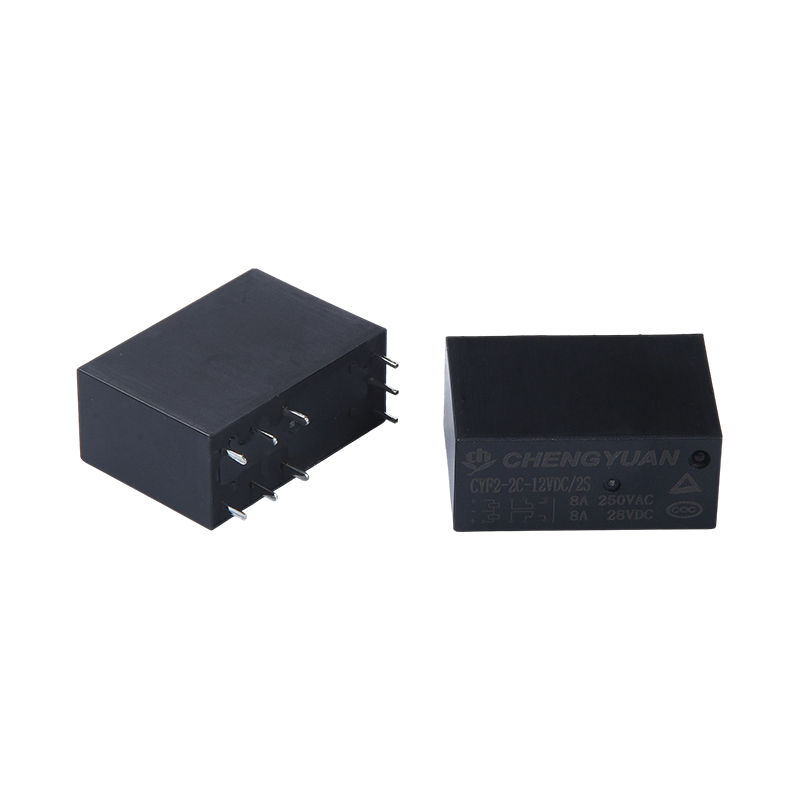

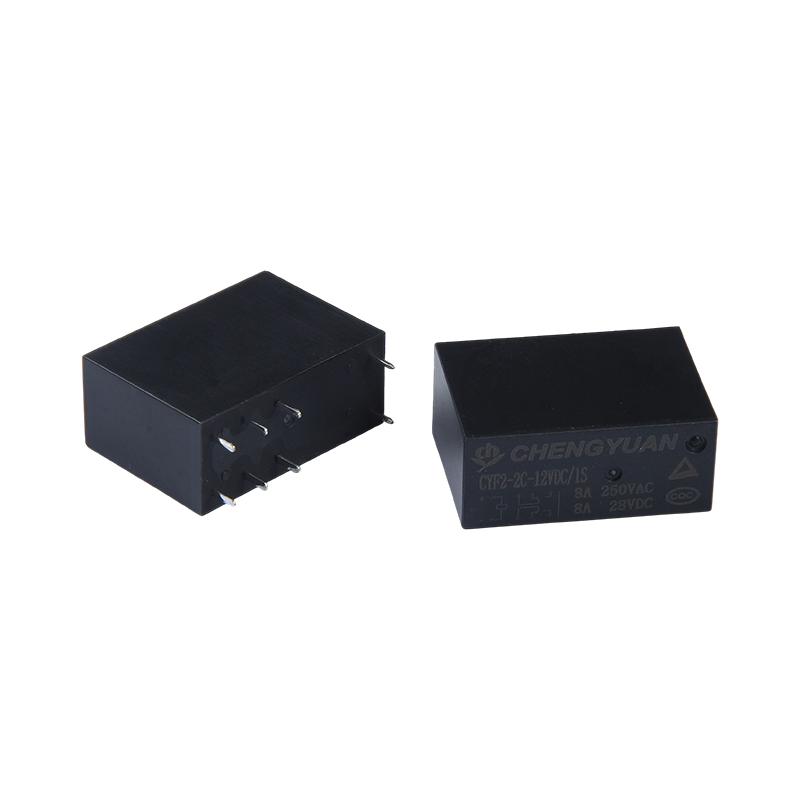

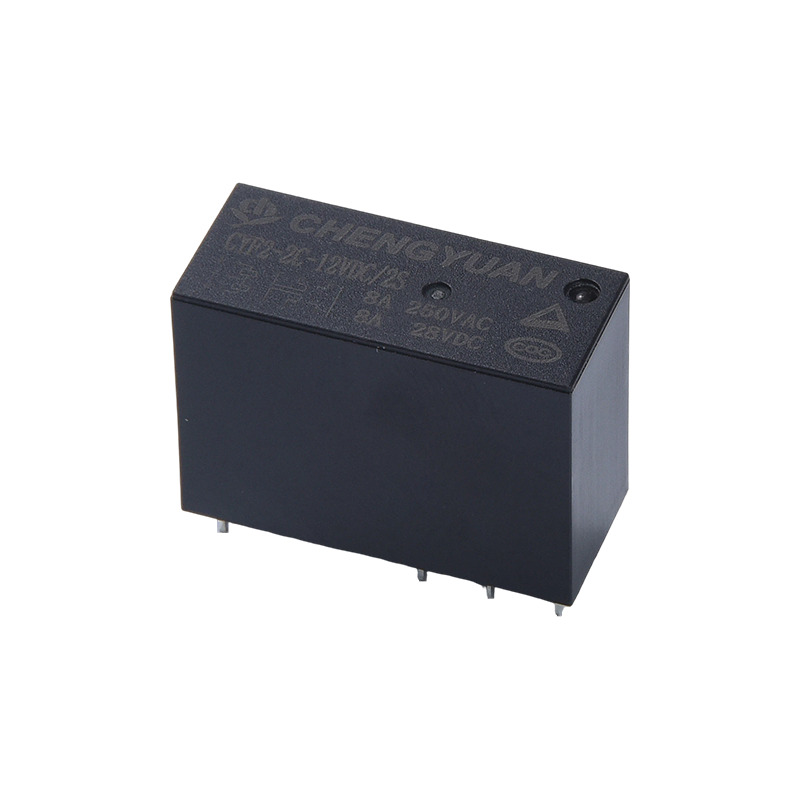

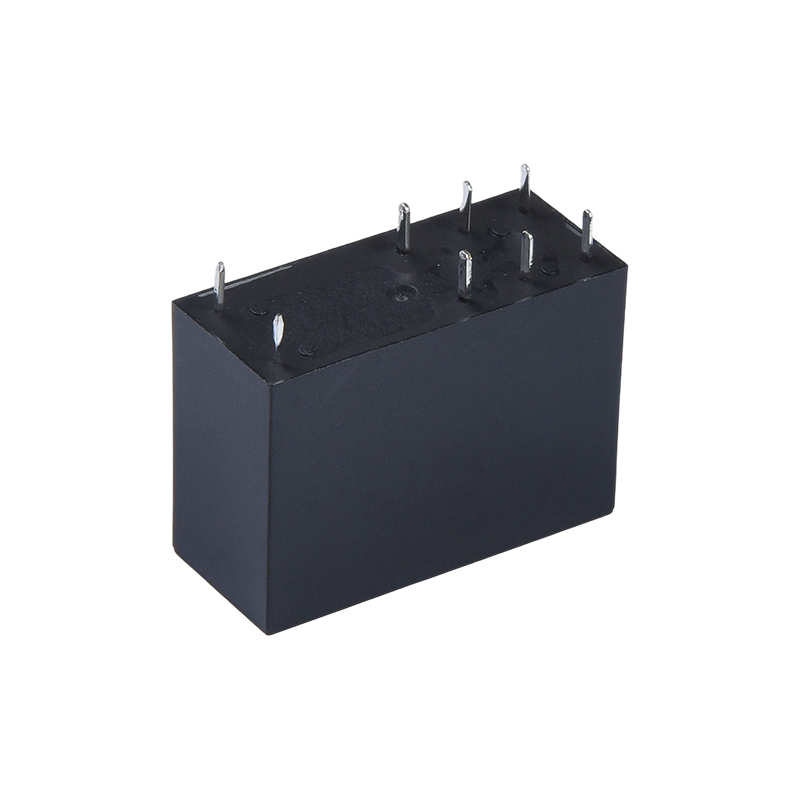

Ominaisuudet:
1. Magneettinen lukitustoiminto: Käyttää pulssiherätystä; käämi kuluttaa tehoa vain kytkentähetken aikana, ja kosketintila lukittuu itsestään virrankatkaisun jälkeen, mikä vähentää merkittävästi järjestelmän energiankulutusta.
2. High Load Switching: Koskettimet tukevat 8A virranvaihtoa, mikä vastaa kodinkoneiden, kuten ilmastointilaitteiden ja mikroaaltouunien, suuren tehon ohjaustarpeita.
3. Korkean kestävyyden jänniteeristys: Kelan ja koskettimien välinen kestojännite saavuttaa 5000 V, mikä tarjoaa erinomaisen sähköeristyksen ja varmistaa ohjauspiirin turvallisuuden.
4. Kompakti rakenne: Pieni koko ja kompakti rakenne, ihanteellinen korkeatiheyksiseen asennukseen piirilevyille.
5. Laaja jännitekäämien valikoima: Tarjoaa erilaisia käämimäärityksiä 3VDC - 48VDC, mukautuen erilaisiin ohjausjännitteisiin.
6. Turvallisuussertifikaatti: TUV- ja CQC-sertifioitu, kansainvälisten turvallisuusstandardien mukainen.
Tyypilliset sovellukset:
1. Viestintälaitteet: Käytetään viestintätukiasemissa ja kytkentälaitteissa pienitehoisten piirien kytkemiseen ja signaalien reitittämiseen.
2. Kodinkoneet: Soveltuu ilmastointilaitteisiin, mikroaaltouuniin ja muihin laitteisiin energiaa säästäväksi virranhallintakytkimeksi.
3. Turvalaitteet: Käytetään turvahälytysjärjestelmissä ja kulunvalvonnassa varmistamaan, että alkuperäinen lukitus- tai hälytystila säilyy myös sähkökatkon sattuessa.
4. Toimistolaitteet: Käytetään toimistoautomaatiolaitteissa, kuten kopiokoneissa ja tulostimissa, valmiustilan virrankulutuksen vähentämiseksi.
Yhteystiedot
| Kirjoita | CYA |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100 mΩ max. (1A 16VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 10A250 VAC |
| Max. vaihtovirtaa | 15A |
| Max. kytkentäjännite | 250VAC |
| Max. virran kytkentä | 2500VA |
| Min. vaihtokuorma | 6V 1A |
Ominaisuudet
| Käyttöaika (nimelliskelajännitteellä) | 8 ms Max. (Ei diodia) |
| Vapautusaika | 5 ms Max. (Ei diodia) |
| eristysvastus | Min 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 750 VAC, 50/60 Hz 1 minuutin ajan |
| Kelan ja koskettimen välillä: 1500 VAC, 50/60 Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkestävyys | Toimiva | 10 G min |
| Tuhoisa | 10 G min |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 10 000 000 kpl (huoneenlämmössä) |
| Sähköinen kestävyys (360 op./h) | 100 000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 8,5 g |
Kelan tiedot (20 ℃)
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 3 | 120 | 25 | Noin 0,36W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä kelaan suurinta sallittua jännitettä yli 10 minuuttia välttääksesi thd-käämin ylikuumenemisen.

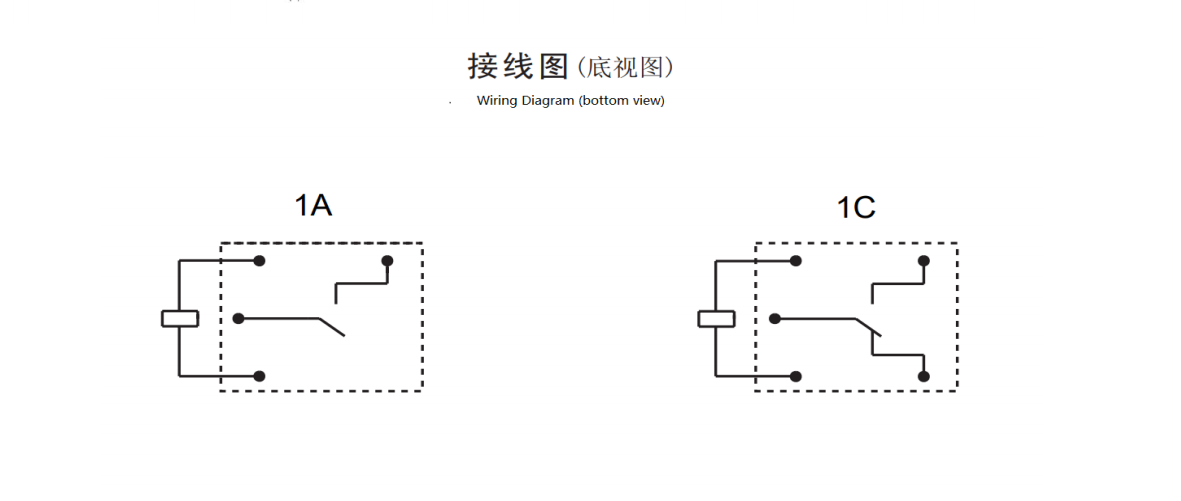

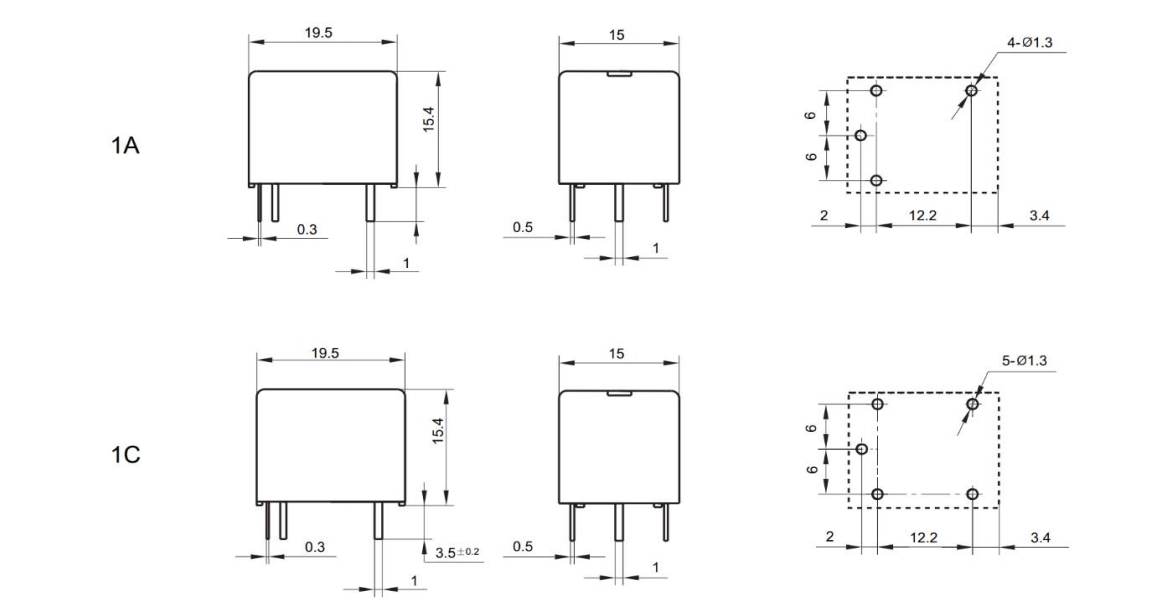

Ulkomitat, kytkentäkaavio, piirilevyn asettelu (yksikkö: mm)

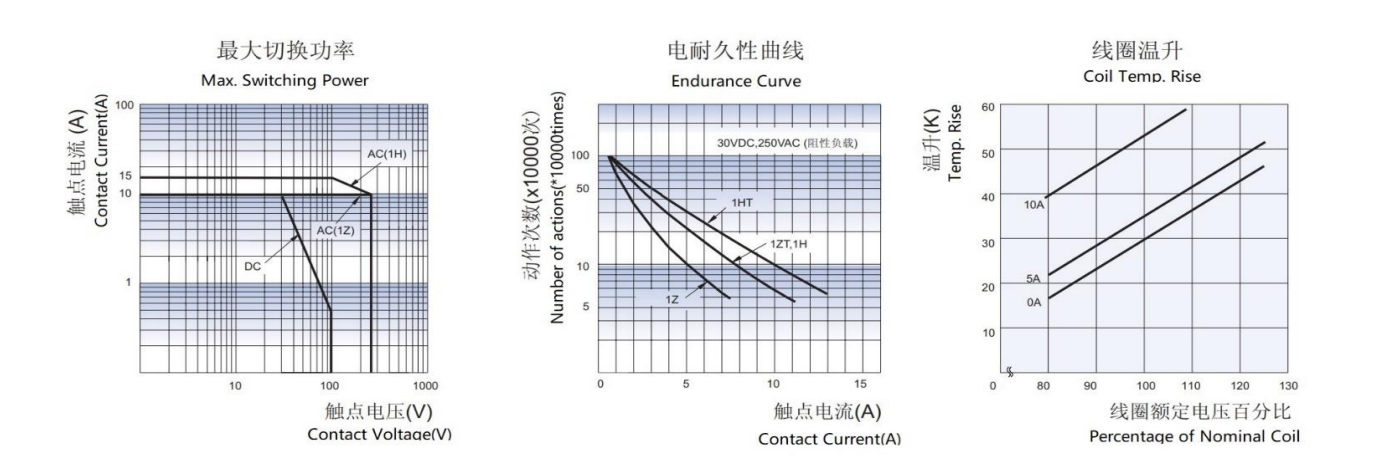

Ominaiset käyrät
CYA - 1 - C - 12 VDC - H - D - T - XX
1 2 3 5 6 7 8
1: Tyyppi: CYA
2: Napojen määrä: 1-1 napa
3: Yhteydenottojärjestely: C C:stä ; H Alkaen A ; B Alkaen B
4: Nimellisjännite: 3,5,6,9,12,18,24,48VDC
5: Kotelon väri: T - valkoinen; H-musta; L-Blue 6: Kelan teho: D-0,45 W L-0,36 W
7: Suojaava rakenne: S-fluksitiivis,
SH-Sinetöity tyyppi pestävä
8: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero - Erikoisvaatimus
(1): Vuonkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pölyä jne.
(2): Vesipuhdistusta tai pinnan käsittelyä ei suositella sen jälkeen, kun vuonkestävät releet on asennettu piirilevylle.
(3): Yrityksemme arvioi asiakaskohtaiset vaatimukset (XX) ja merkitsee ne tunnussymboleilla.
