Uunin kontaktoriopas: Kelan jännite, koskettimen arvot, testaus ja vaihto

Ei-lämpöpuhelu vuoden kylmimpänä aamuna päättyy yleensä samaan komponenttiin. Termostaatti soittaa, ohjauskortti lähettää 24 VAC, muuntaja lähtee ulos ja lämmityselementit ovat edelleen kylmiä. Uunin kontaktori on osa, joka lopetti tehtävänsä.

Uunin kontaktori on raskas sähkökäyttöinen kytkin. Pienjännitekäämi, lähes aina 24 V AC asuinrakennuksissa, vetää sisään verkkojännitekoskettimet, jotka kuljettavat lämmityselementtien tai puhallinmoottorin täyden virran. Kolme numeroa määrittelevät oikean osan: kelan jännite, kosketusvirran nimellisarvo käytetyllä jännitteellä ja napakonfiguraatio. Yhdistä kaikki kolme ja kontaktori toimii vuosien lämmityskausien ajan. Jätä yksi väliin ja tuloksena on hitsatut koskettimet, tärisevä käämi tai sama ei-lämpöpuhelu ensi talvena.

Mitä uunikontaktori tekee piirissä

Kontaktori pitää matalajännitteisen ohjausjohdon poissa verkkojännitteestä. Termostaatit ja ohjauskortit toimivat 24 VAC:lla, mikä on turvallista ohjata ohuen termostaattikaapelin läpi. Lämmityselementit, puhallinmoottorit ja kompressorit toimivat 120, 208, 240 tai 277 VAC ja voivat käyttää kymmeniä ampeeria. Kontaktori on tällä rajalla. Sen käämi on johdotettu ohjauspiiriin, sen koskettimet on kytketty linjapiiriin, eivätkä ne kaksi koskaan koske sähköisesti.

Osan käyttöpaikka riippuu varusteista:

• Sähköuunit ja ilmankäsittelijät: kontaktori kytkee lämmityselementtiryhmiä toimien usein sekvenssereiden kanssa, jotka kytkevät elementit päälle useiden sekuntien aikana.
• Kaasuuunit: kontaktori tai puhallinrele kytkee puhaltimen moottorin verkkojännitteellä, kun kortti päättää, että lämmönvaihdin on tarpeeksi lämmin.
• Pakatut yksiköt ja ulkoosat: kontaktori kytkee kompressorin ja lauhdutinpuhaltimen yhteen, minkä vuoksi sen arvot on ilmoitettu lukituissa roottorivahvistimissa sekä käynnissä olevissa vahvistimissa.

Kontaktori kannattaa erottaa pienistä releistä uunin ohjauskortilla. Piirireleet kytkevät kaasuventtiilin, induktorin tai kostuttimen ja käsittelevät vahvistimen tai kaksi. Kontaktori kestää raskaan kuorman, ja tämä ero kuormituksessa ohjaa jokaista sen tarraan painettua arvoa.

Numerot, joilla on merkitystä, ennen kuin määrität tai vaihdat

Kelan jännite tulee ensin. 24 VAC käämi ei vedä sisään luotettavasti 120 VAC piirissä, ja 240 V AC käämi 24 VAC piirissä ei yksinkertaisesti liiku. Useimmat asuinrakennusten uunimuuntajat ovat 24 VAC ja mitoitettu noin 40 VA, mikä riittää kontaktorin kelalle sekä kaasuventtiilille ja piirilevylle. Kelat sietävät jonkin verran painumista, mutta kun muuntaja on heikko tai termostaatin kaapeli on alimitoitettu, kontaktori tärisee sen sijaan, että se sulkeutuisi puhtaasti, ja kolina polttaa kelan nopeammin kuin mikään muu.

Kontaktiluokitus tulee toiseksi ja siinä on kaksi osaa. Resistiivinen luokitus, usein 25, 30 tai 40 A 240–277 VAC, kattaa lämmityselementtipankit. Moottorin arvo ilmoitetaan täydellä kuormalla ja lukitun roottorin vahvistimilla, ja se on numero, jolla on merkitystä, kun kompressori on koskettimissa. 40 A:n resistiivinen kontaktori ei ole automaattisesti 40 A:n kompressorikontaktori.

Sitten tulevat mekaaniset yksityiskohdat:

• Napakokoonpano: yksinapainen yhdelle jalalle, kaksinapainen 240 VAC yksivaiheiselle, kolminapaiselle kolmivaiheiselle.
• Liitintyyppi: ruuviliittimet, neljännestuuman pikaliittimet tai laatikkokorvakkeet.
• Asennusjalanjälki, kannatintyyli ja kelan liittimien sijainti.

Kun kuorma on pieni, jotkut laitteet käyttävät ohjauskorttiin juotettua tehorelettä erillisen paneelikontaktorin sijaan. Osa, kuten CYF3 SPST -piirilevyrele, jonka nimellisjännite on 16 A ja 250 VAC, kattaa sisäisen kytkennän, jossa täysi kontaktori olisi ylimitoitettu.

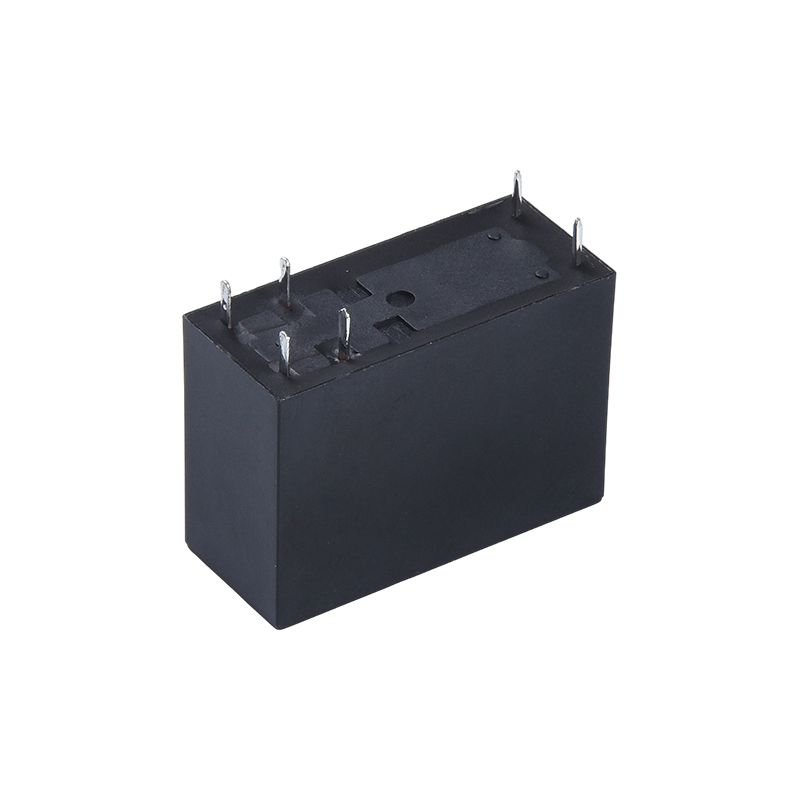

CYF3 piirilevyrele sisäiseen kytkentään Kompakti 16 A 250 VAC piirilevyrele ohjauskortin kytkentään, jossa erillinen paneelikontaktori olisi ylimitoitettu; korkea kelakontaktieristys tukee kompakteja laitteita. Näytä tuote →

Oireet, jotka kertovat, että kontaktori ei toimi

Kontaktori epäonnistuu harvoin ilman varoitusta. Vikakuvio viittaa yleensä täsmälleen siihen osaan, joka luovutti.

• Ei lämpöä puhaltimen käydessä: patteri on auki tai kortti ei syötä siihen 24 VAC:ta. Tarkista käämin jännite ennen kuin hylkäät osan.
• Kolinaa tai huminaa: käämi ei saa tarpeeksi jännitettä pitääkseen ankkurin sisällä, usein heikko muuntaja tai syöpynyt liitäntä.
• Lämpöä, joka ei sammu: koskettimet ovat hitsattu kiinni. Ylärajakytkin on ainoa, joka pysäyttää elementit, ja se laukeaa toistuvasti, kunnes kontaktori vaihdetaan.
• Palaneen haju tai värjäytynyt käämi: käämin eristys on epäonnistunut, yleensä pitkän tärinän tai ohjauspiirin oikosulun jälkeen.
• Koloiset tai mustuneet koskettimet: kontaktori sulkeutuu edelleen, mutta suljettujen koskettimien resistanssi on noussut, liittimiin muodostuu lämpöä ja työ muuttuu johtojen korjaukseksi osien vaihdon sijaan.

Jännitteen pudotustesti saa kiinni viimeisen tapauksen ennen kuin se tulee kalliiksi. Kun kontaktori on kiinni ja kuorma käynnissä, mittaa jokaisen navan linjaliittimien poikki. Terveet koskettimet pudottavat vain murto-osan voltista. Kun lukema ylittää noin puolen voltin nimellisvirralla, pistekorjaus on hyvässä vauhdissa ja osa kuuluu seuraavaan huoltokäyntiin, ei seuraavaan vikaan.

Uunin kontaktorin testaus kuudessa vaiheessa

Testaus kestää noin viisitoista minuuttia yleismittarilla.

1. Katkaise virta uunin katkaisijasta ja katkaisijasta ja tarkista sitten mittarilla linjaliittimistä.
2. Valokuvaa liittimen asettelu ennen kuin irrotat johdon.
3. Irrota kelan johdot ja mittaa kelan vastus. Vertaa tyyppikilven arvoon tai tunnettuun hyvään yksikköön. Avoin lukema tarkoittaa viallista kelaa.
4. Syötä 24 VAC tunnetusta hyvästä muuntajasta suoraan kelaan. Vahva yksittäinen napsautus tarkoittaa, että magneettipiiri toimii. Surina tai hiljaisuus viittaa kelaan tai mekaaniseen vikaan.
5. Kun kela on jännitteetön, tarkista jatkuvuus jokaisen navan yli. Sen pitäisi lukea auki. Aktivoi kela ja varmista, että jokainen napa on kiinni.
6. Kytke kaikki uudelleen, palauta virta ja mittaa jännitehäviö suljettujen koskettimien yli kuormitettuna. Tämä vaihe ohitetaan useimmin, ja se ennustaa toistuvan puhelun.

Korvaavan osan valitseminen ilman piirin alentamista

Turvallisin vaihto vastaa alkuperäistä kelajännitteellä, koskettimen nimellisarvolla käytetyllä jännitteellä, napojen lukumäärä ja asennus. Yleisin virhe on osan asentaminen, koska kannatin ja liittimet ovat kohdakkain, kun koskettimen arvo on alhaisempi kuin alkuperäisessä. 30 A:n kontaktori 40 A:n osan tilalla toimii leudona päivänä ja hitsaa sen koskettimet ensimmäisenä kylmänä aamuna, kun jokainen elementtipankki jännittyy kerralla.

Kaksi tapaa estää takaisinsoittoja:

• Tarkista todellinen kuorma, ei vain vanha tarra. Jos puhaltimen moottori tai kompressori vaihdettiin toiseen malliin, täyden kuorman ampeerit ovat saattaneet muuttua.
• Tarkista käämin jännite liittimissä, kun termostaatti kutsuu. Lukema selvästi alle 24 VAC tarkoittaa, että kontaktori ei ole perimmäinen syy, ja muuntaja tai ohjausjohdotus tarvitsee ensin huomiota.

Suurvirran kytkentä lämmitys- ja kompressoripiireissä johtuu usein kestävästä yksinapaisesta tehoreleestä, jossa on suuri kosketinväli ja kela, joka pitää tiukasti matalalla jännitteellä. Osa, kuten CYT90 suurvirta-SPST-rele, nimellisarvo 30 A - 40 A, on rakennettu juuri tätä kuormitusluokkaa varten.

CYT90 suurvirtarele raskaaseen kytkentään Kompakti 30A/40A tehorele hopeaseoksisilla koskettimilla, useilla asennusvaihtoehdoilla ja suurvirtakytkimellä laitteille, lämmittimille ja teollisuuden ohjauslaitteille. Näytä tuote →

Missä rele päättyy ja kontaktori alkaa

Raja näiden kahden välillä on pikemminkin velvollisuus ja rakentaminen kuin kova tekninen raja. Kontaktorit on rakennettu määrättyä tarkoitusta varten, ja niissä on leveämmät kosketinvälit, raskaammat jouset ja liittimet, jotka hyväksyvät linjajohdon. Alla oleva periaate on sama kuin missä tahansa yleiskäyttöinen sähkömagneettinen rele : kela muodostaa magneettikentän, joka vetää ankkuria ja siirtää koskettimia. Muuttuvat virta, kosketusmateriaali ja liikkuvien osien mekaaninen lujuus.

Paneelirakentajat jakavat työn yleensä kahdelle tasolle. Tehon kytkentä tapahtuu kontaktorissa tai suurvirtareleessä. Eristäminen ja väliin asettaminen tapahtuvat kiskoon asennetuissa moduuleissa, jolloin osa, kuten MCYF3 14F -kiskorelemoduuli 16 A koskettimilla, sopii uunin ohjauskaappiin tai suurempaan lämpöpaneeliin.

MCYF3 14F kiskorelemoduuli paneelirakentajille Kiskoon asennettu 14F-relemoduuli, jossa on 16 A koskettimet ja jopa 32 kanavaa, sopii keskitettyyn ohjaukseen ja uuniin tai lämmityspaneeleihin. Näytä tuote →

Kysymyksiä, joita kannattaa kysyä, kun ostat suuria määriä

OEM-valmistajille ja paneelien valmistajille kontaktori tai rele on pieni rivikohta, jolla on suuri vaikutus takuukustannuksiin. Kolme pistettä kannattaa varmistaa ennen tilauksen tekemistä.

• Kosketinmateriaali ja syklin käyttöikä: hopeatinaoksidi ja hopeakadmiumoksidi käyttäytyvät eri tavalla resistiivisissä ja induktiivisissa kuormissa. Kysy mitä materiaalia käytetään ja mikä syklien määrä testattiin nimellisvirralla.
• Kelan konsistenssi: syöttö- ja katkaisujännitteen vaihtelut erien välillä näkyvät tärinä kentällä. Kysy, miten kelat testataan ennen kokoamista.
• Tuotannon jäljitettävyys: päivämääräkoodit, saapuvan materiaalin tarkastukset ja linjan lopun kosketusresistanssin testaus.

Toimittajataustalla on yhtä paljon merkitystä kuin tietolomakkeella. Ningbo Chengyuan Chuangke Electronics Co., Ltd., joka toimii cyrelays.com-sivuston kautta, on tuottanut releitä ja elektronisia komponentteja Ningbossa vuodesta 1996 lähtien ja kuvaa itseään valmistajana, joka yhdistää kehityksen, tuotannon ja myynnin hyödyllisyyspatenteilla, jotka kattavat magneettiset lukitus- ja napsautusrakenteet. Lisätietoja on saatavilla osoitteessa sivusta .

Uunin kontaktori on yksinkertainen osa, jossa on kolme kriittistä numeroa. Kelan jännite, koskettimen nimellisarvo käytetyllä jännitteellä ja napakokoonpano ratkaisevat, kestääkö se lämmityskauden vai epäonnistuuko se kauden kylmimpänä aamuna. Tee ne oikein, tarkista todellinen kuormitus vanhan tarran sijaan, niin kontaktori lakkaa olemasta toistuva huoltotuote.
