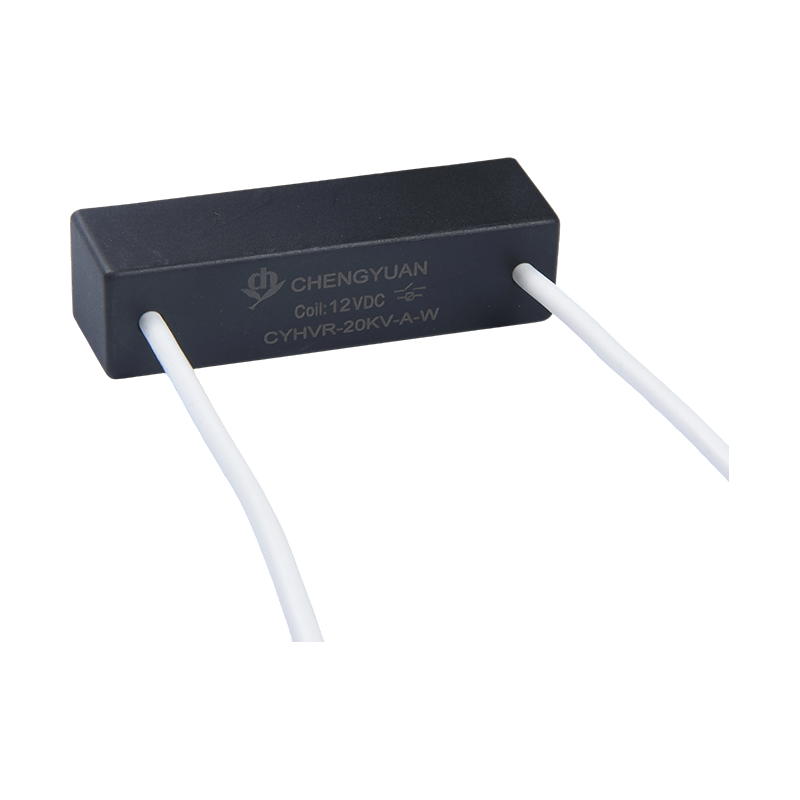

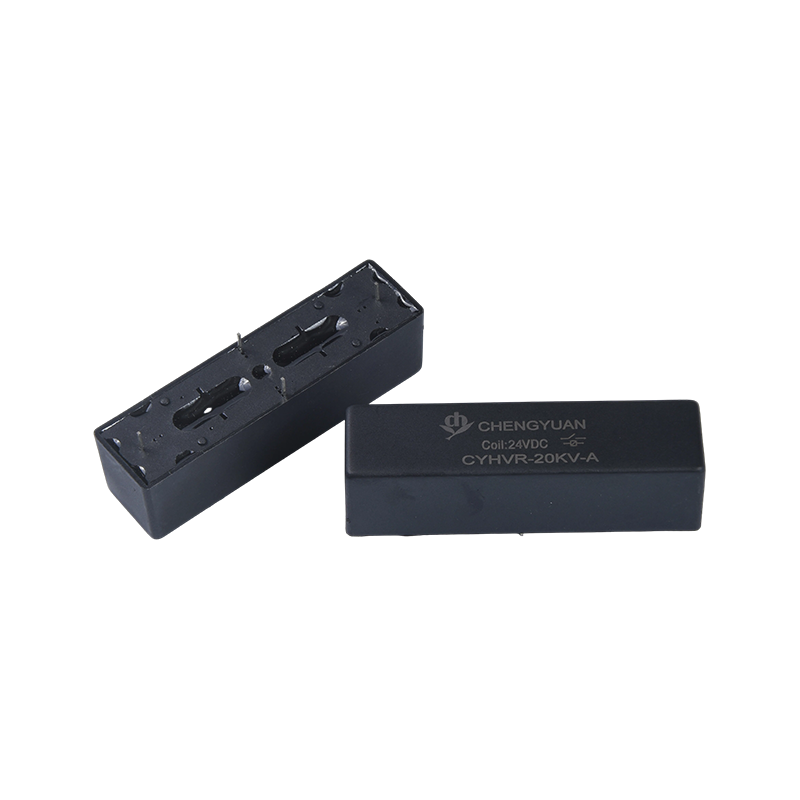

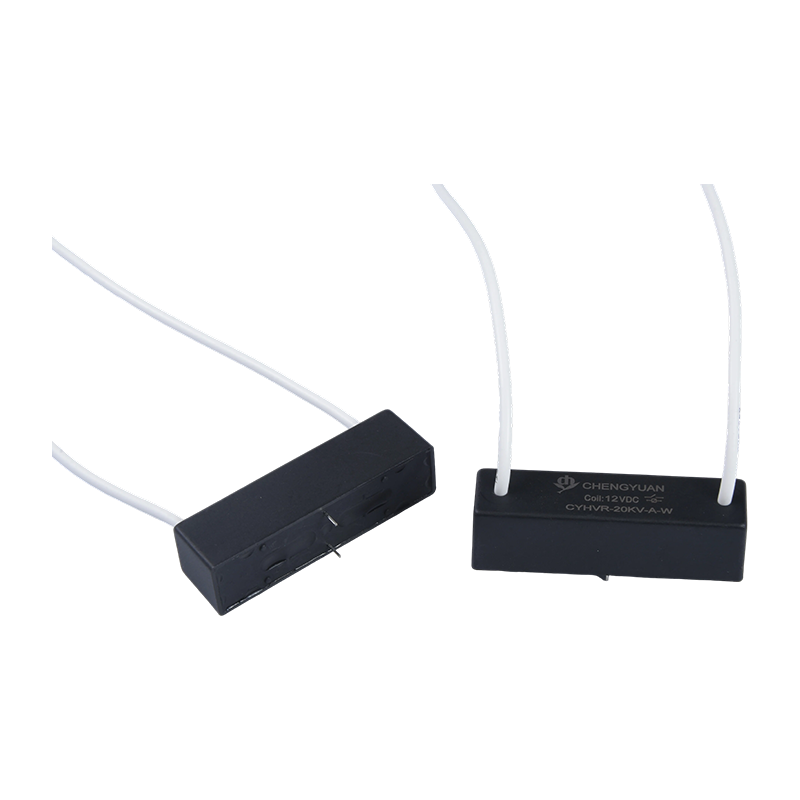

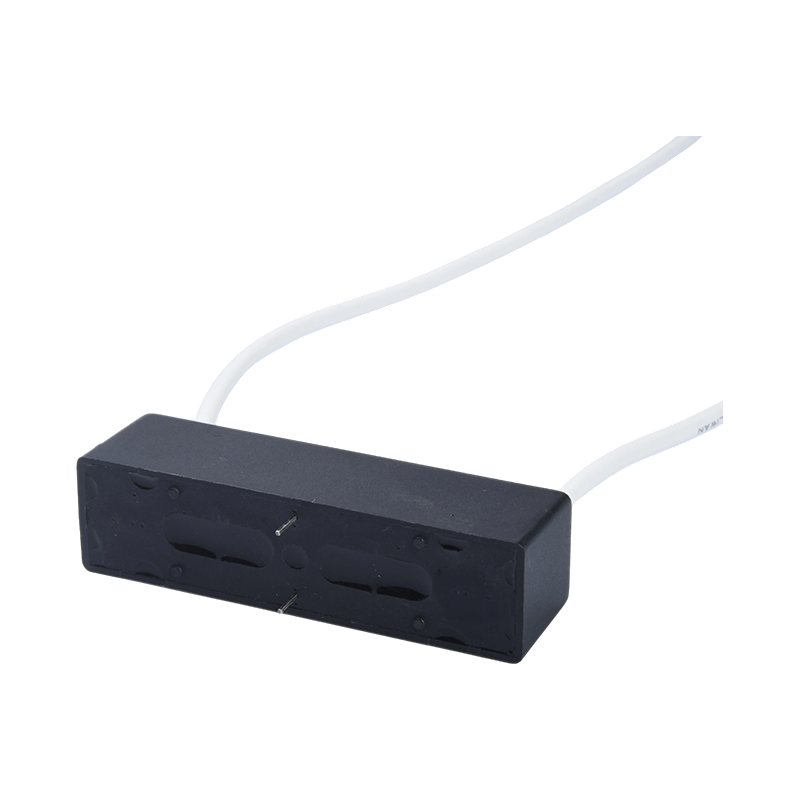

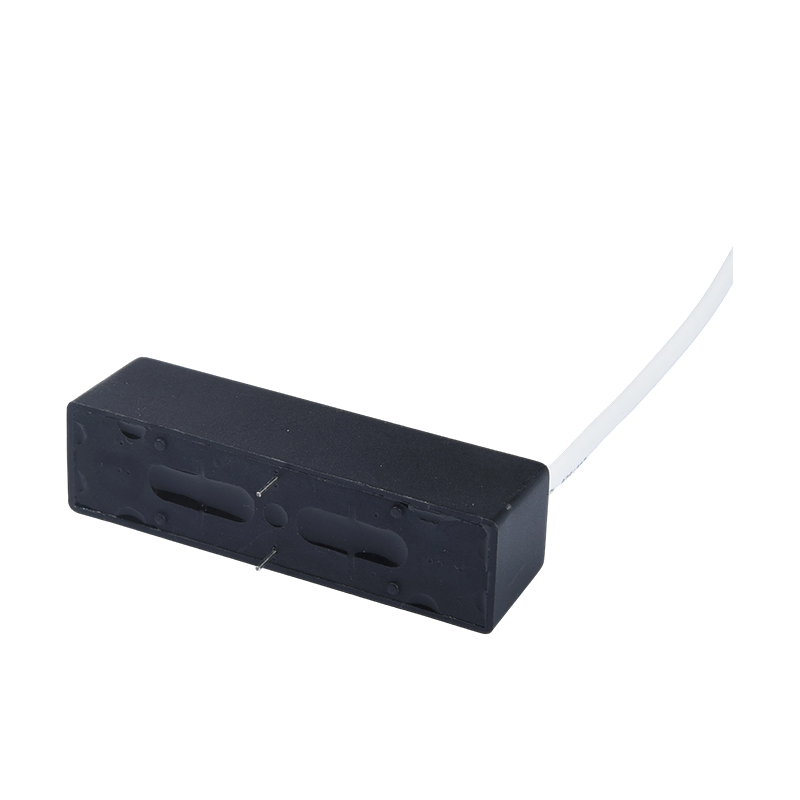

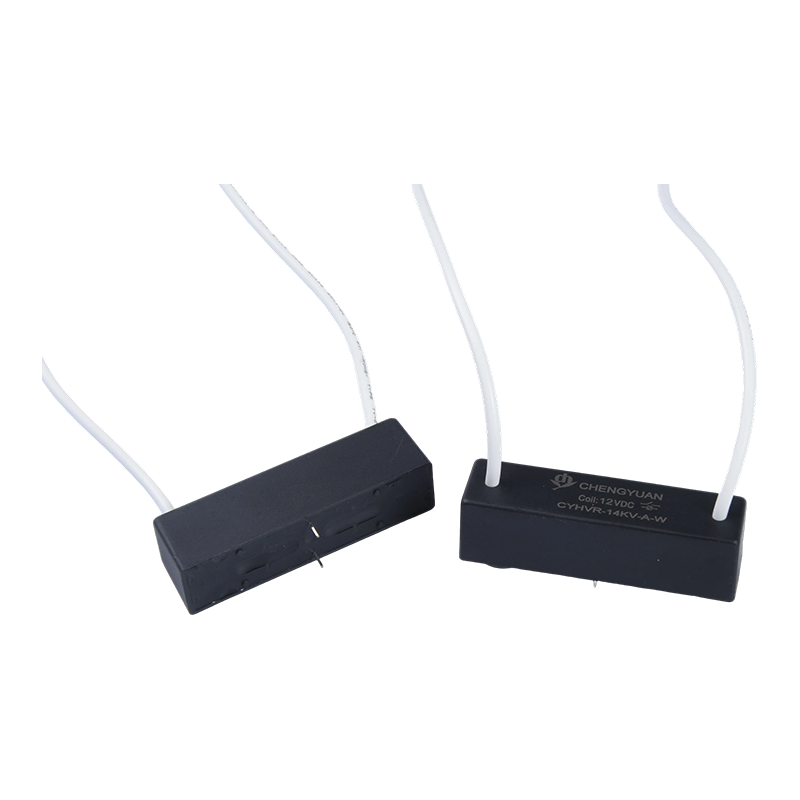

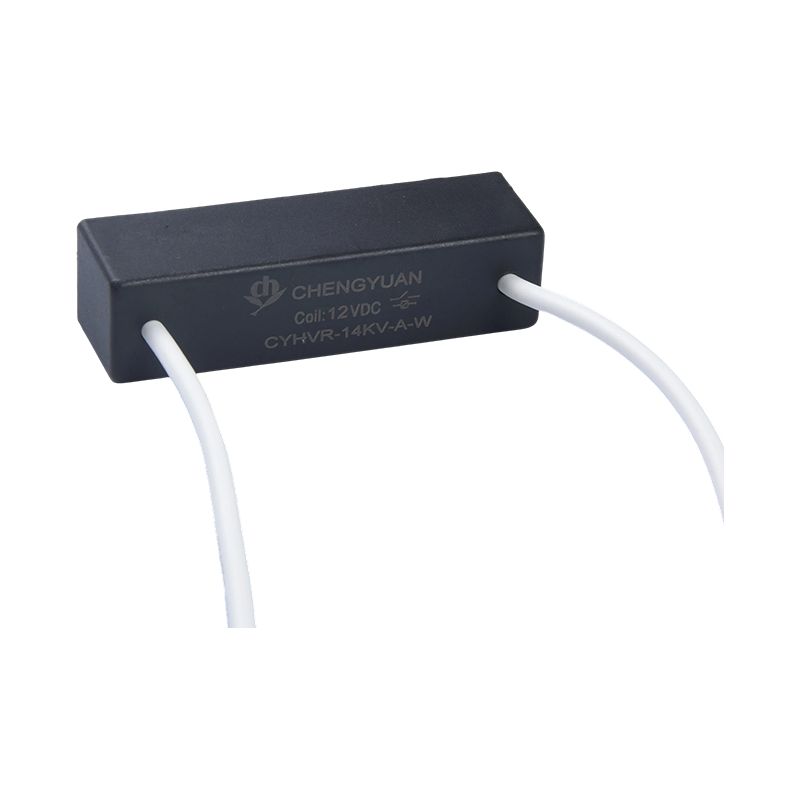

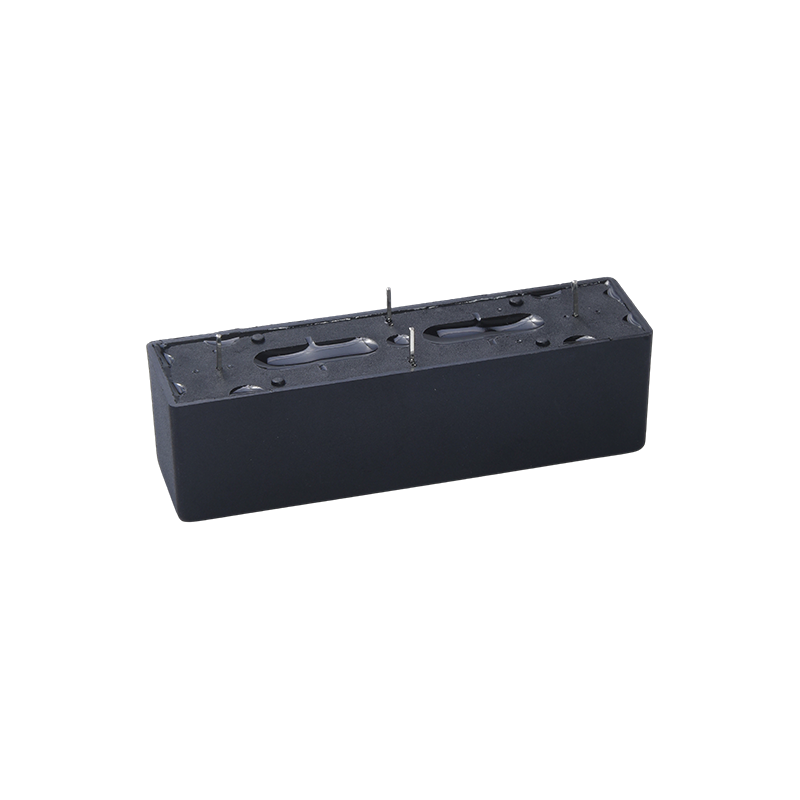

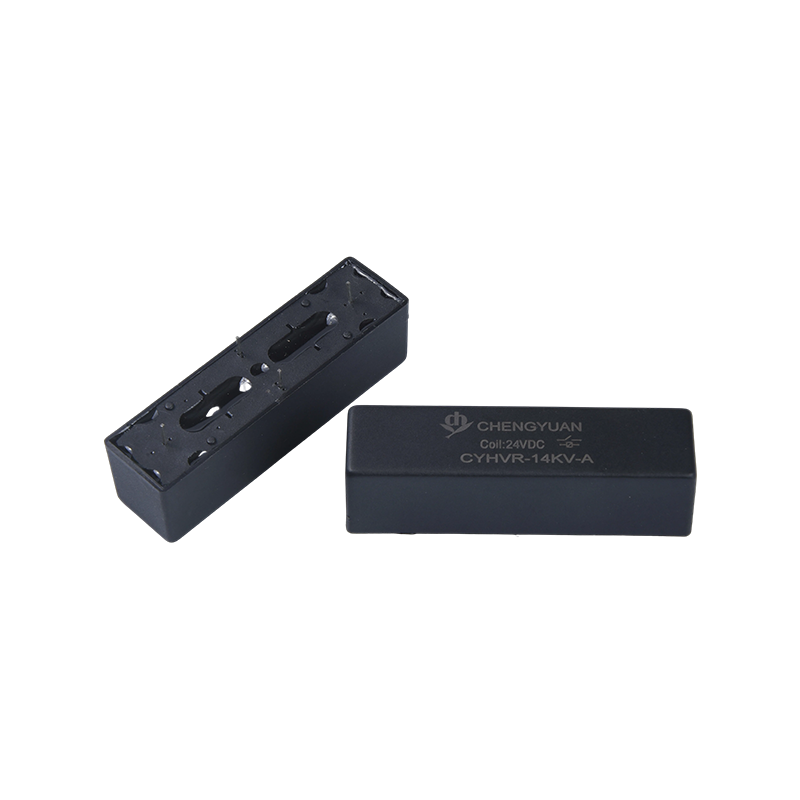

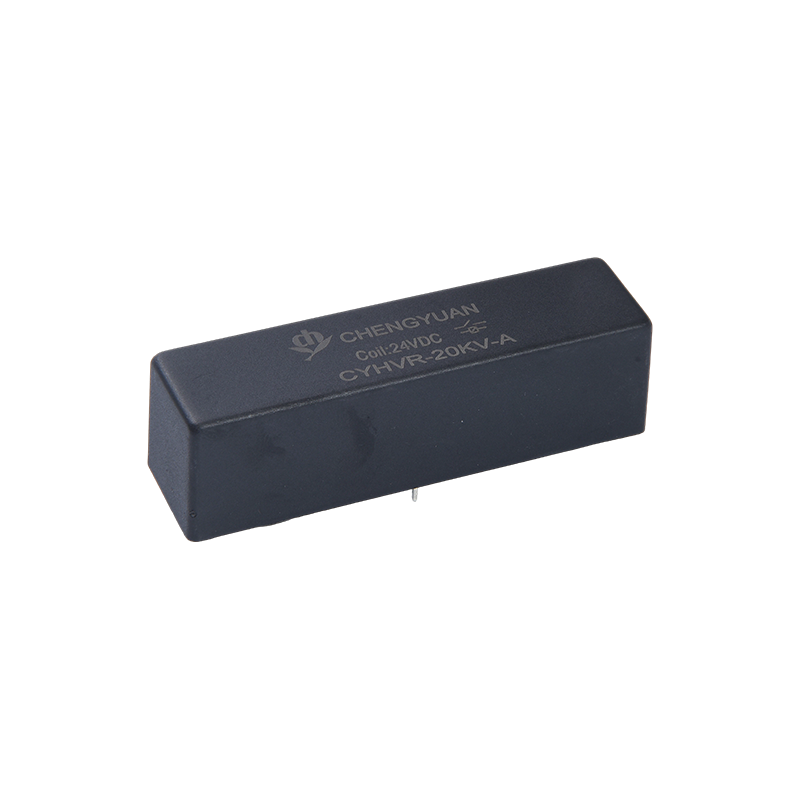

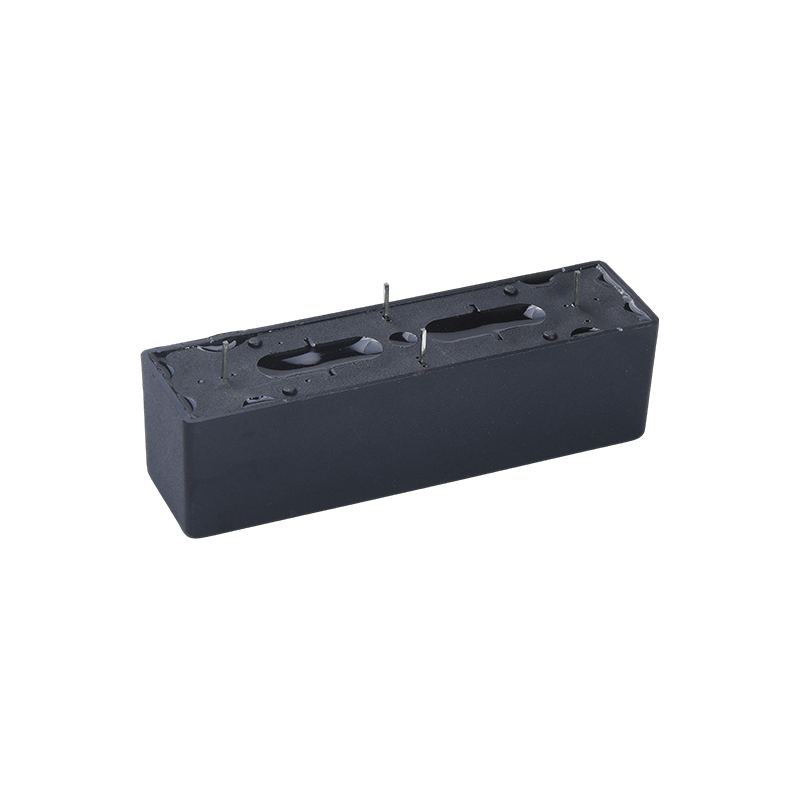

Tuotteen ominaisuudet:
Suurvirran kytkentä: Säilyttää 3A:n kuormituskapasiteetin jopa suurjänniteympäristöissä, mikä tukee kytkentävaatimuksia, joissa korkea jännite ja suuri virta ovat rinnakkain.
Luotettava eristyssuorituskyky: Hyödyntää reed-kytkintekniikkaa erinomaisen signaalin eristyksen takaamiseksi, mikä varmistaa ohjausjärjestelmän turvallisuuden.
Joustavat asennusvaihtoehdot: Saatavana kahdessa kokoonpanossa: PCB-tyyppinen ja johdintyyppinen piirilevy, jotka mukautuvat erilaisiin piirilevyasetteluihin ja korkeajännitteisen ryömintäetäisyyden vaatimuksiin.
Laaja kelan jännitealue: Kelan jännite vaihtelee välillä 5 VDC - 24 VDC, mikä helpottaa yhteensopivuutta tavallisten ohjauspiirien kanssa.
Tyypilliset sovellukset:
Uudet energiajärjestelmät: Käytetään aurinkosähkö-inverttereissä ja energian varastointijärjestelmissä suurjännitteisten tasavirtakiskojen kytkemiseen ja latauksen ja purkamisen ohjaamiseen.
Korkeajännitetestauslaitteet: Toimii korkeajännitetestereiden sydämen kytkentäkomponenttina jännitteen testaamiseen ja eristyksen havaitsemiseen.
Tehoelektroniikka: Tarjoaa automaattisen piirisuojauksen ja ohjauksen suurjännitetehomuuntimissa.
Ilmailu: Soveltuu avioniikkalaitteiden suurjänniteohjauspiireihin, jotka täyttävät tiukat turvallisuusstandardit.
Industrial High-Voltage Control: Käytetään teollisuusautomaatiossa suurjännitelaitteiden suojaamiseen ja piirikytkennän ohjaukseen.
| Yhteydenottoluokitus |
| Yhteydenottojärjestely | 1 lomake A 1 lomake B |
| Yhteydenottoluokitus | 50W |
| Maksimikytkentäjännite (DC tai AC PEAK) Max | DC.7.5KV, |
| Jakojännite Min | DC.10KV |
| Max.kytkentävirta | 2.0A |
| Max. Kanna virtaa | 3,0A |
| Käyttöaika | Sähkö | DC.10000V-1mA 0,5X106 MIN-toiminnot (R.L.) |
| Mekaaninen | 1*108 MIN Operaatiot (R.L.) |
| Kelaparametri (23℃) |
| Kelan jännite (VDC) | Kela Resistanssi Ω± 10 % | Normaali virta (mA) | Vapauta jännite VDC (min) (10 % nimellisjännitteestä) | Poimintajännite VDC (max) (80 % nimellisjännitteestä) |
| Arvioitu | Max |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Varoitus: 1, Nimellisjännitettä pienemmän kelajännitteen käyttö vaarantaa releen toiminnan.
2. Nouto- ja vapautusjännite on tarkoitettu vain testaukseen, eikä niitä saa käyttää suunnittelun perusteina.
| Toimintatila |
| Yhteysvastus | 150mΩ |
| Jakojännite | Avaa Yhteystiedot | DC10KV |
| COILin yhteystiedot | DC20KV |
| Eristysvastus | Avaa Yhteystiedot | Avoimet koskettimet 1X109ΩMIN.(DC.100V) |
| COILin yhteystiedot | Koskettimet kelaan 1X109ΩMIN.(DC.100V) |
| Sähkömoottorikapasitanssi | 2,0pF MAX. |
| Toiminta-aika | 4,0 ms |
| Julkaisuaika | 2,0 ms |
| Tärinä | 20 G (0–55 Hz, 1,5 mm) |
| Shokki | 30 G (11 ms, 1/2 siniaalto) |
| Käyttölämpötila | -20 ℃ - 70 ℃ |
| säilytys Lämpötila | -35 ℃ - 90 ℃ |
| Juotoslämpötila | 5 sek. max 260℃ |

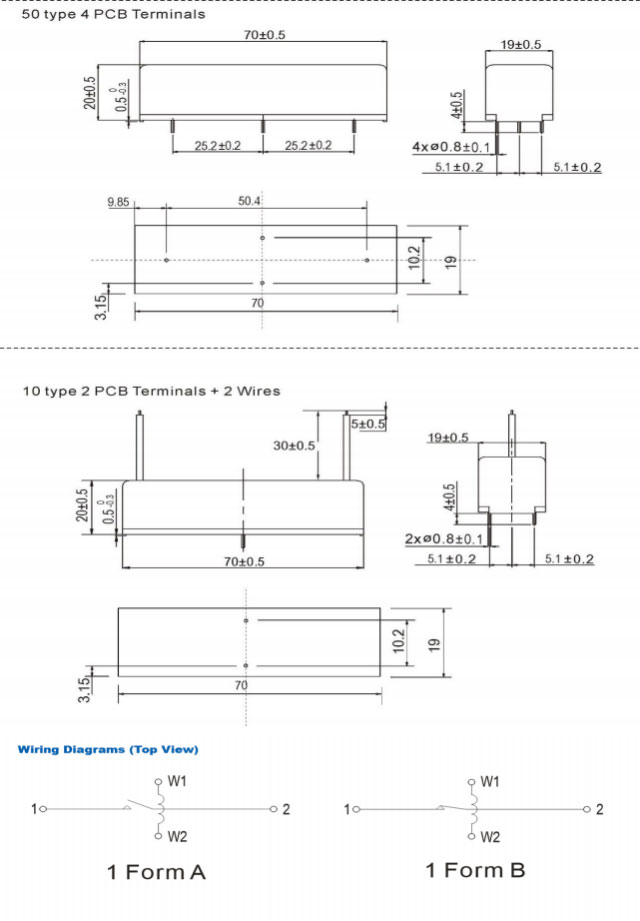

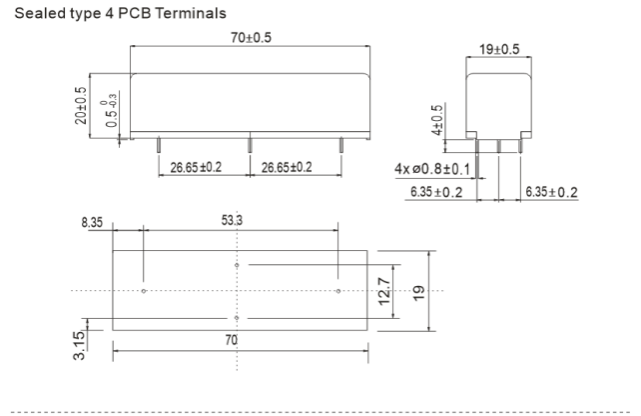

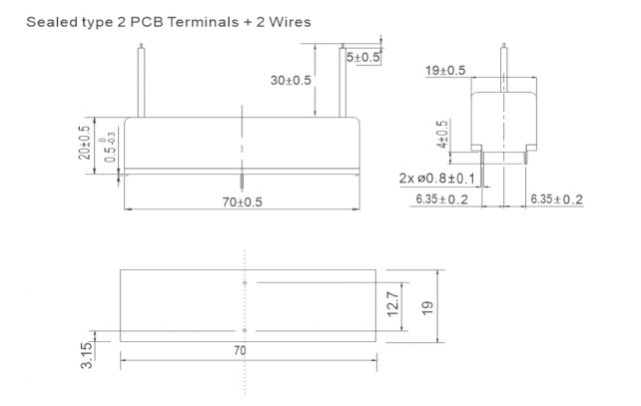

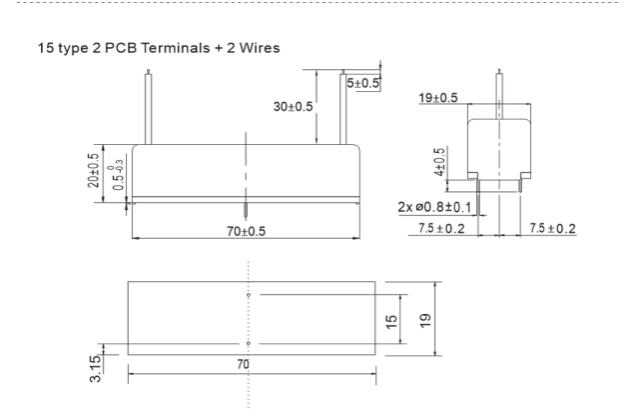

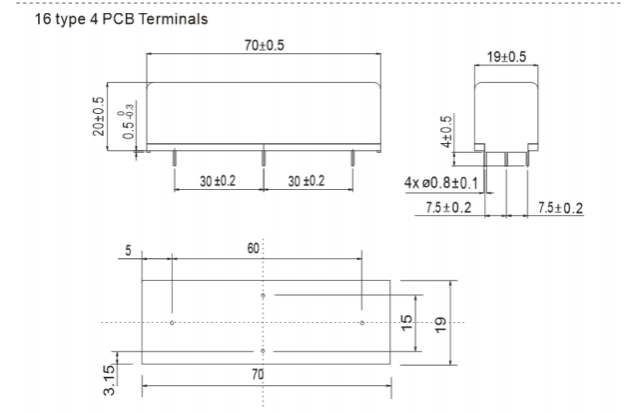

Mitat (mm/tuumaa)
| Tilaustiedot |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1, taidenumero: CYHVR 2, Kelan nimellisjännite (V): DC:12,24 3, yhteydenottolomake: A: normaali auki, B: normaali kiinni 4, Jakojännite Min.: DC:10 KV 5, liittimen tyyppi: NIL: PCB-tyyppi, W: PCB-johto 6. Pääteetäisyys: NIL: Suljettu tyyppi, 15: 15 tyyppi, 16:16-tyyppi, 10:10-tyyppi, 50:50-tyyppi |
1. Jakojännite on DC.15KV
2, PCB-tyyppi, PCB-johtotyyppi
| Yhteydenottoluokitus |
| Yhteydenottojärjestely | 1 lomake A 1 lomake B |
| Yhteydenottoluokitus | 50W |
| Suurin kytkentäjännite (DC tai AC PEAK) Max | DC.10KV, |
| Jakojännite Min | DC. 15KV |
| Max.kytkentävirta | 2.0A |
| Max. Kanna virtaa | 3,0A |
| Käyttöaika | Sähkö | DC.10000V-1mA 0,5X106 MIN Toiminnot (R. L.) |
| Mekaaninen | 1*108 MIN Operaatiot (R.L.) |
