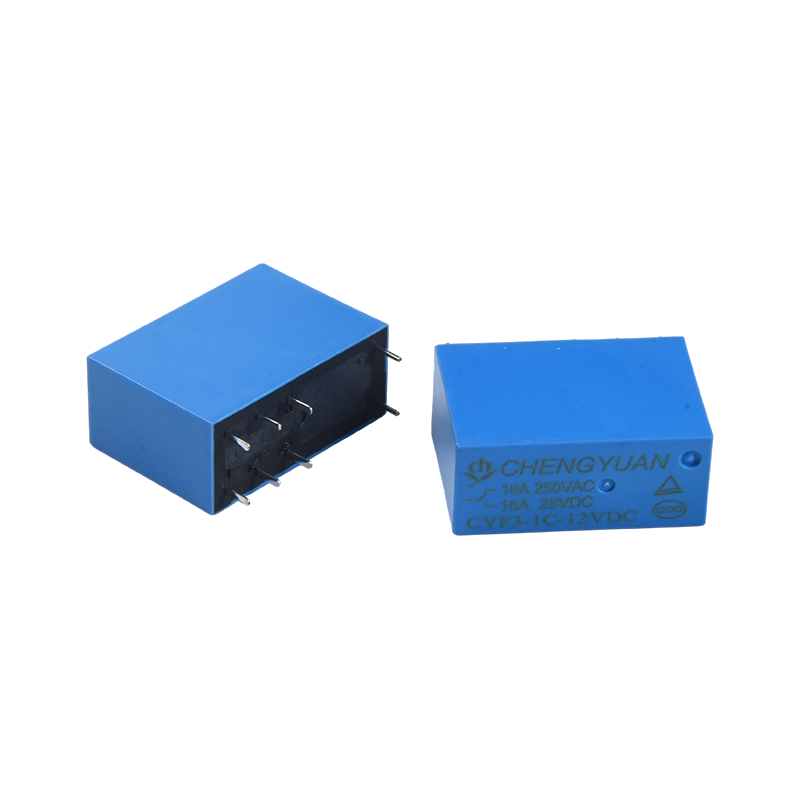

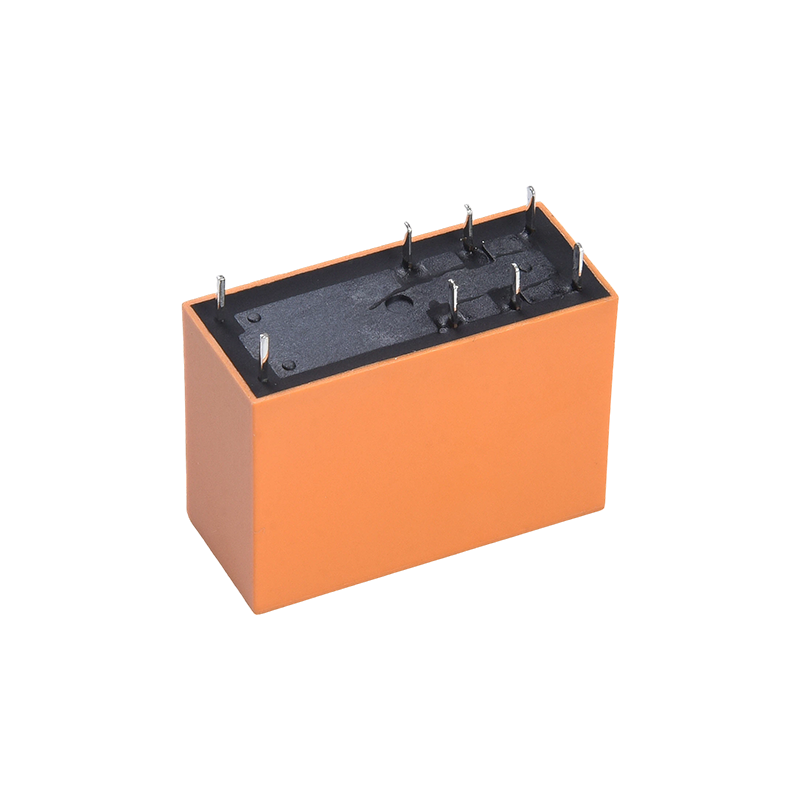

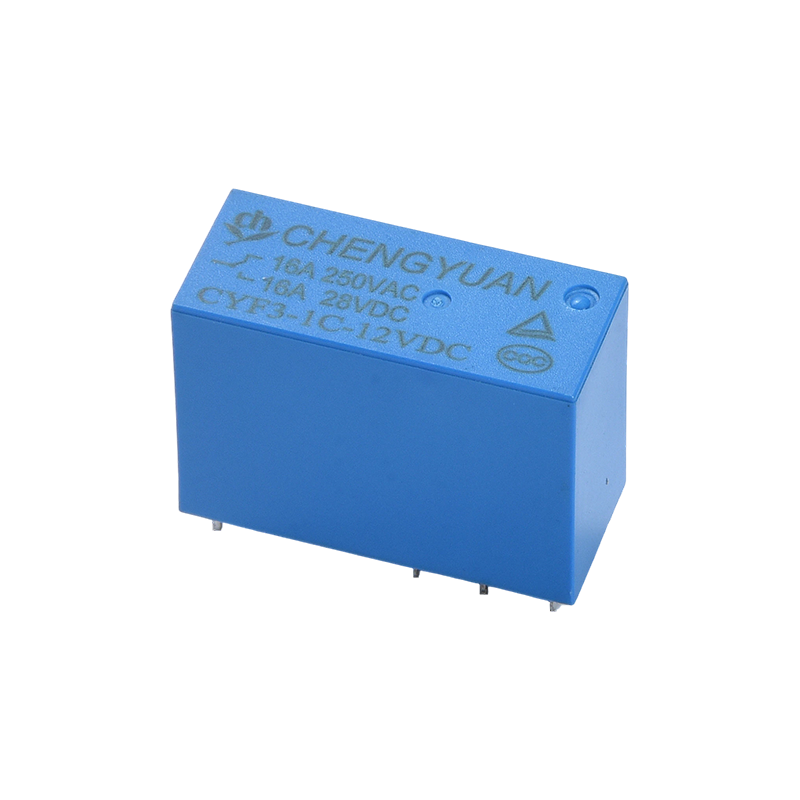

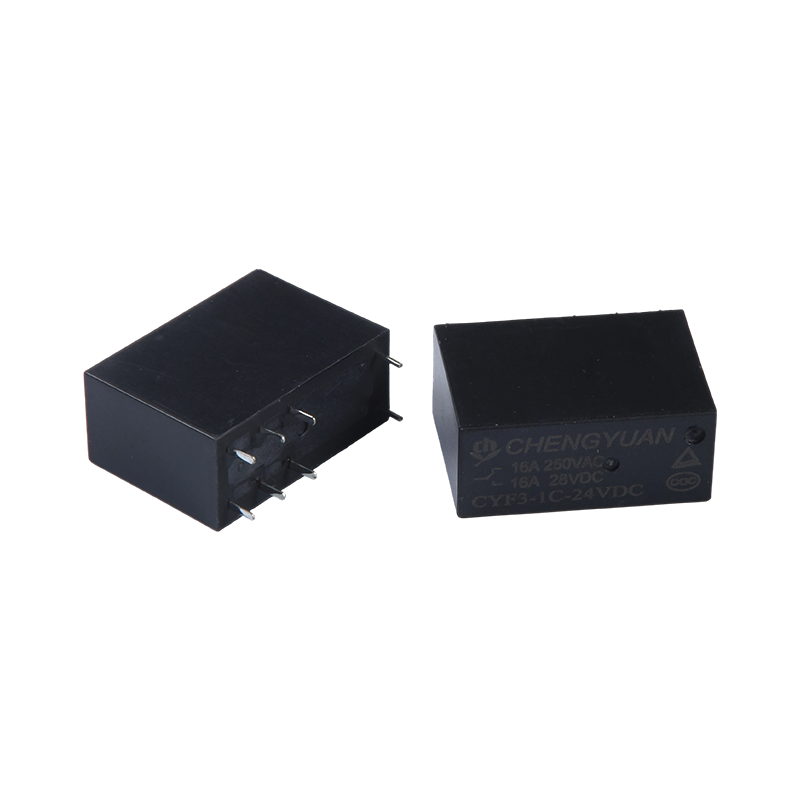

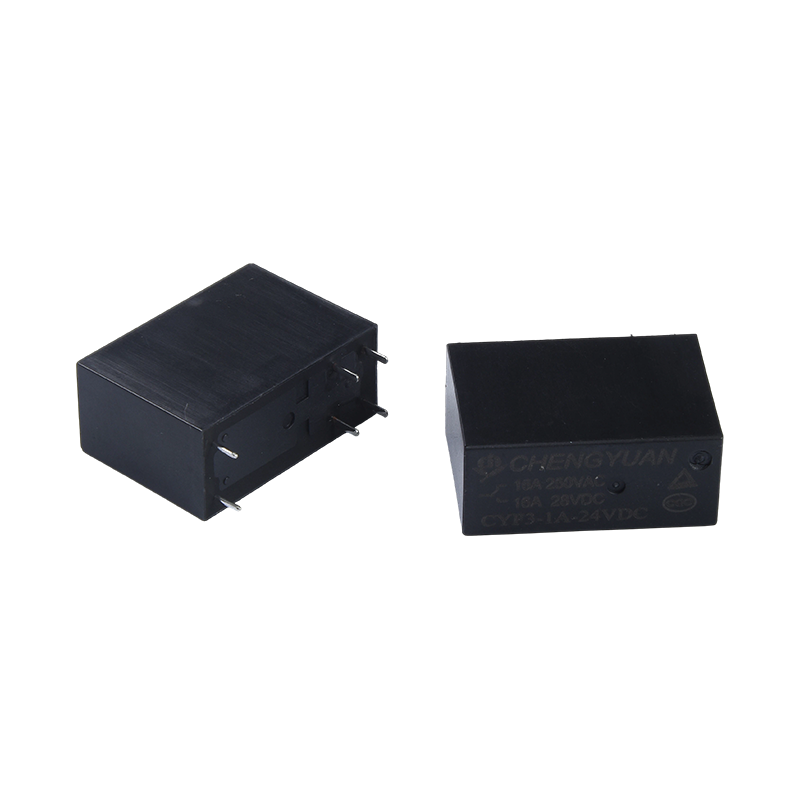

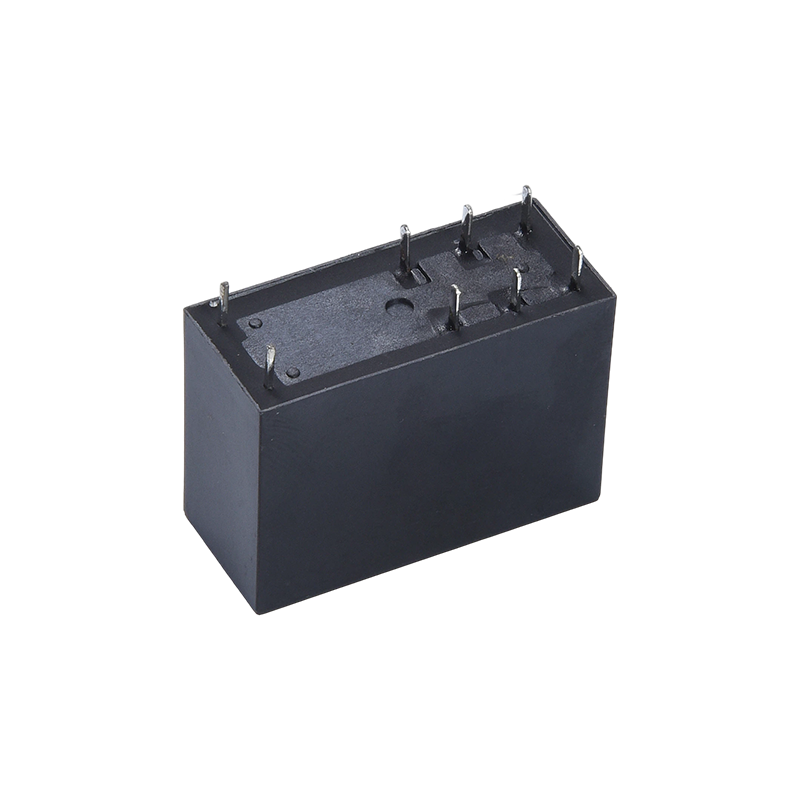

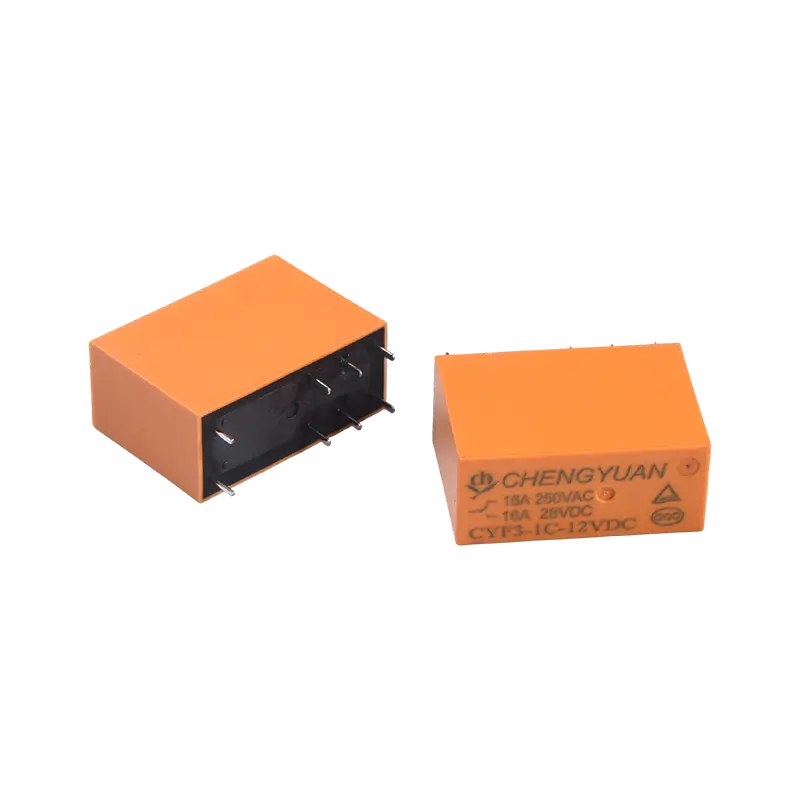

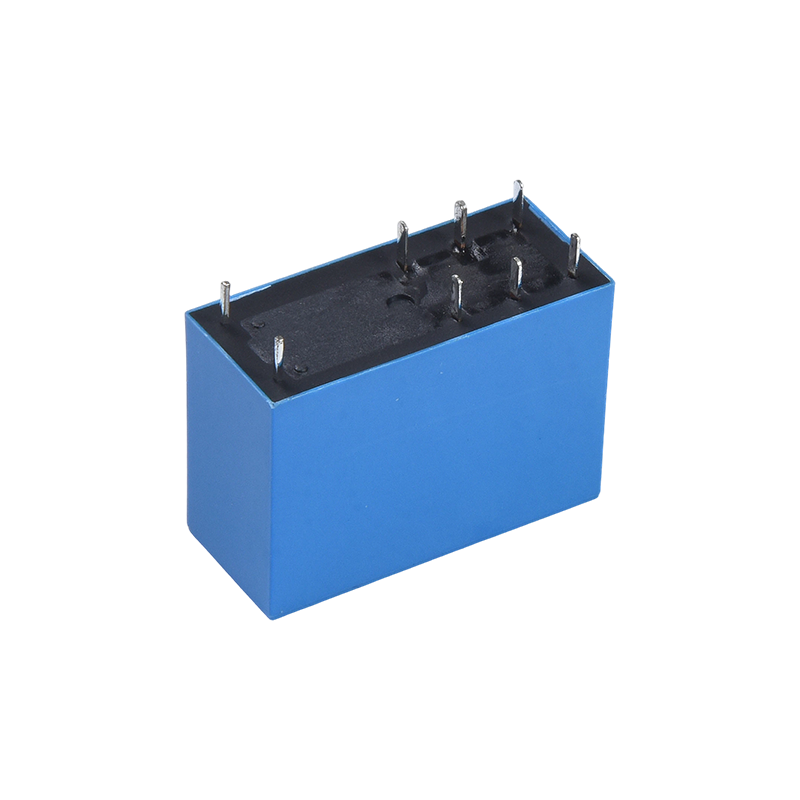

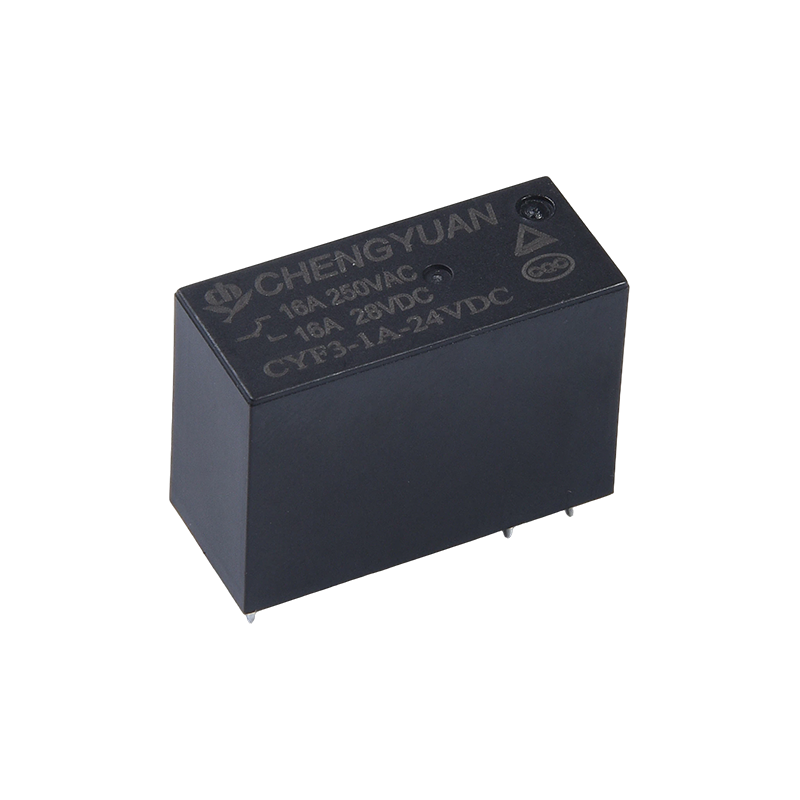

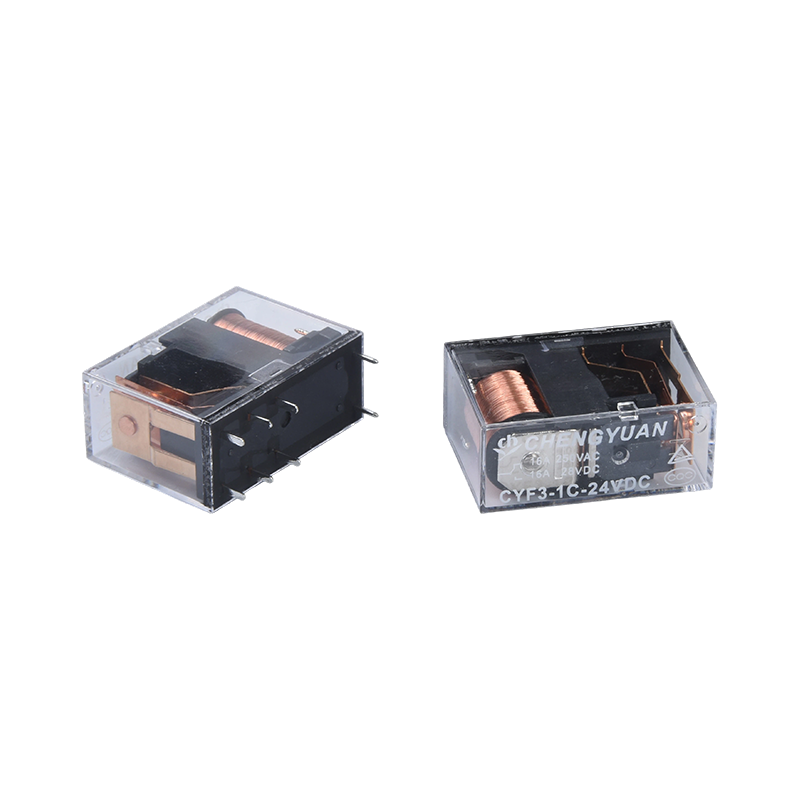

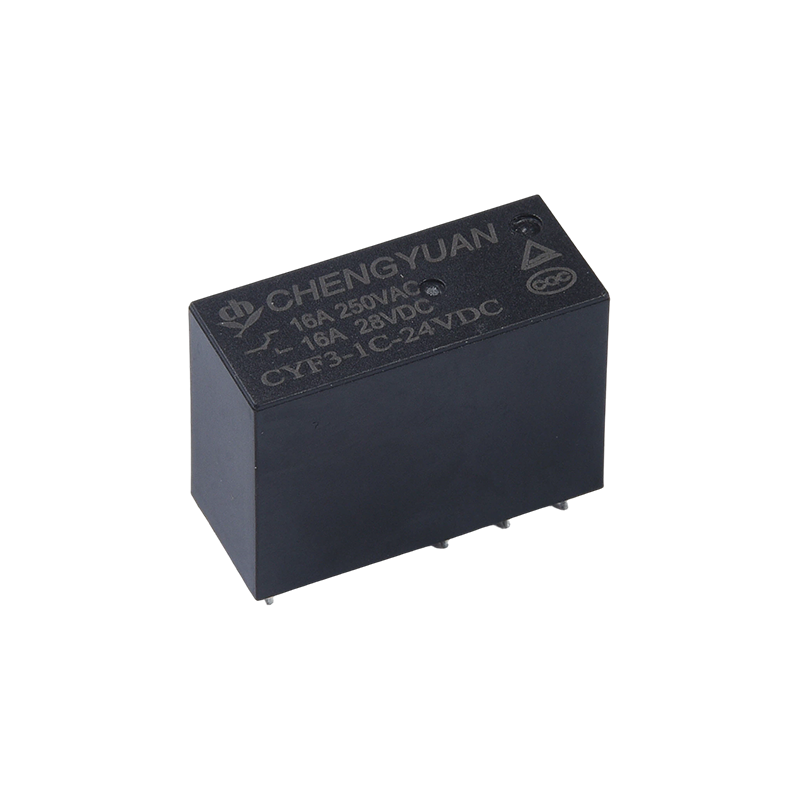

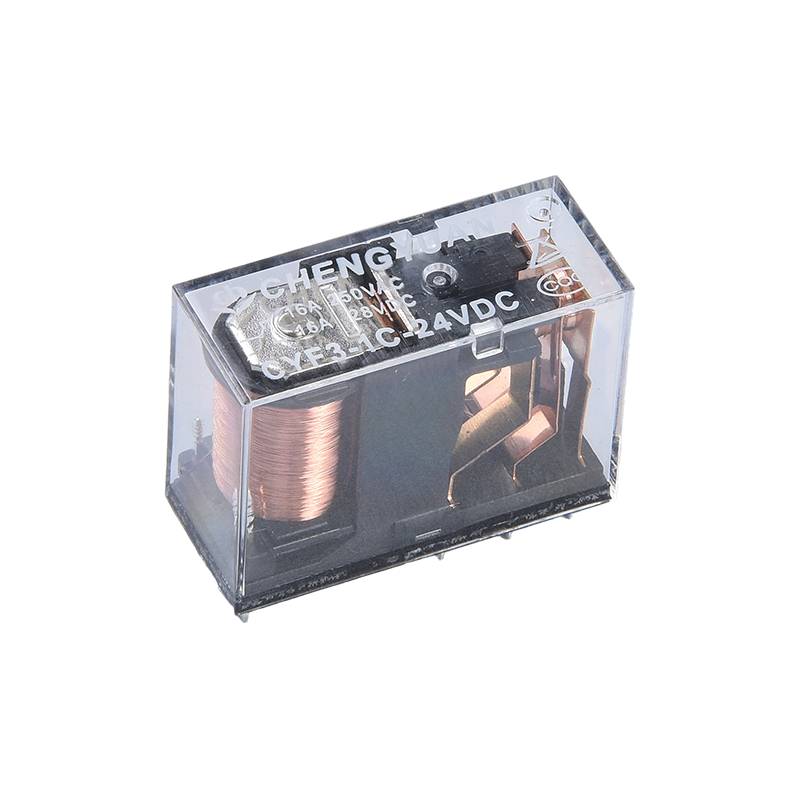

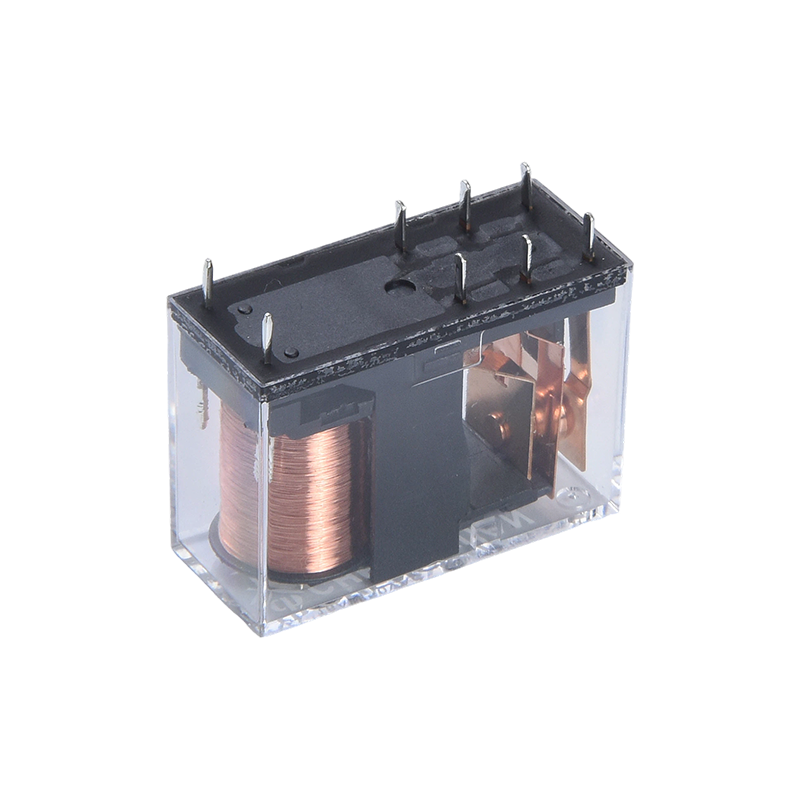

Tuotetiedot:
Suuri kuormitus ja dielektrinen vahvuus: Koskettimen kytkentäkapasiteetti jopa 17 ampeeria, 5000 voltin dielektrinen lujuus käämin ja koskettimien välillä, sopii korkean kuormituksen ja korkean eristyksen piiriin.
Kompakti rakenne: Pieni koko, sopii korkeatiheyksiseen PCB-asennukseen, mikä säästää laitteiden sisäistä tilaa.
Laaja valikoima sovelluksia: Soveltuu viestintälaitteille, turvajärjestelmille, toimistolaitteille ja kodinkoneille, kuten ilmastointilaitteille ja mikroaaltouunille. Käytetään myös teollisuusautomaatiossa, UPS-virtalähteissä, työstökoneiden sähköjärjestelmissä ja äänenohjauksessa.
Luotettava kosketinkokoonpano: Tarjoaa useita kosketinkuormitusvaihtoehtoja, mukaan lukien 2 sarjaa 5A/8A ja 1 sarja 10A, 12A ja 16A kokoonpanoja, jotka vastaavat erilaisten automaattisten ohjauspiirien tarpeita.
Sovellettava ympäristö:
Sähköinen ympäristö: Soveltuu mikrotehon ohjauspiireihin, joissa ohjausjännitettä ja kuormitusvirtaa vaihdetaan usein.
Fyysinen ympäristö: Voidaan asentaa rajallisiin, tiheisiin piirilevyasetteluihin, joita löytyy yleisesti eri sähköisten ohjauskorttien sisällä.
Käyttöolosuhteet: Soveltuu useimpiin sisätilojen sähkö- ja teollisuuslaitteiden ympäristöihin, joita löytyy yleensä hyvin ilmastoiduista paikoista, joissa ei ole voimakasta tärinää.
Yhteensopivat järjestelmät: Voidaan integroida automaattiseen ohjaus-, virranhallinta- ja turvahälytysjärjestelmiin luotettavan piirin eristyksen ja kytkentäohjauksen saavuttamiseksi.
Yhteystiedot
| Kirjoita | CYF3 |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100mΩ Max. (1A 16VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 16A250VAC /17A 277 VAC |
| Max. vaihtovirtaa | 16A |
| Max. kytkentäjännite | 277VAC |
| Max. virran kytkentä | 4709VA |
| Min. vaihtokuorma | 6V 1A |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 15 ms Max. (Ei diodia) |
| Vapautusaika | 5 ms Max. (Ei diodia) |
| eristysvastus | Min 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 1000 VAC, 50/60 Hz 1 minuutin ajan |
| Kelan ja koskettimen välillä: 5000 VAC, 50/60 Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkestävyys | Toimiva | 10 G min |
| Tuhoisa | 10 G min |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 10 000 000 kpl (huoneenlämmössä) |
| Sähköinen kestävyys (360 op./h) | 100 000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 14g |
| Kelan tiedot (20 ℃) |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 3 | 240 | 12.5 | Noin 0,72W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Noin 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä käämiin suurinta sallittua jännitettä yli 10 minuuttia välttääksesi kelan ylikuumenemisen.

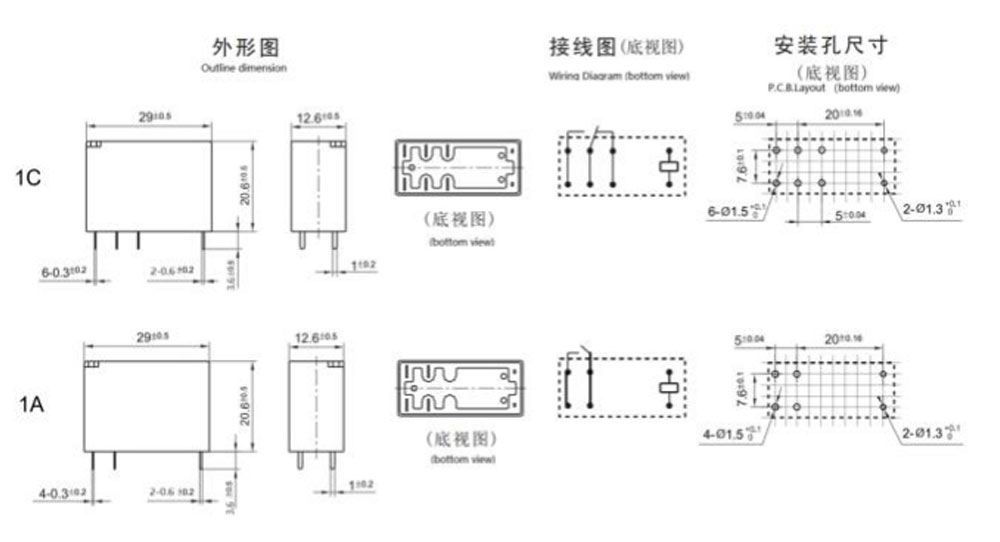

Ulkomitat, kytkentäkaavio, piirilevyn asettelu (yksikkö: mm)

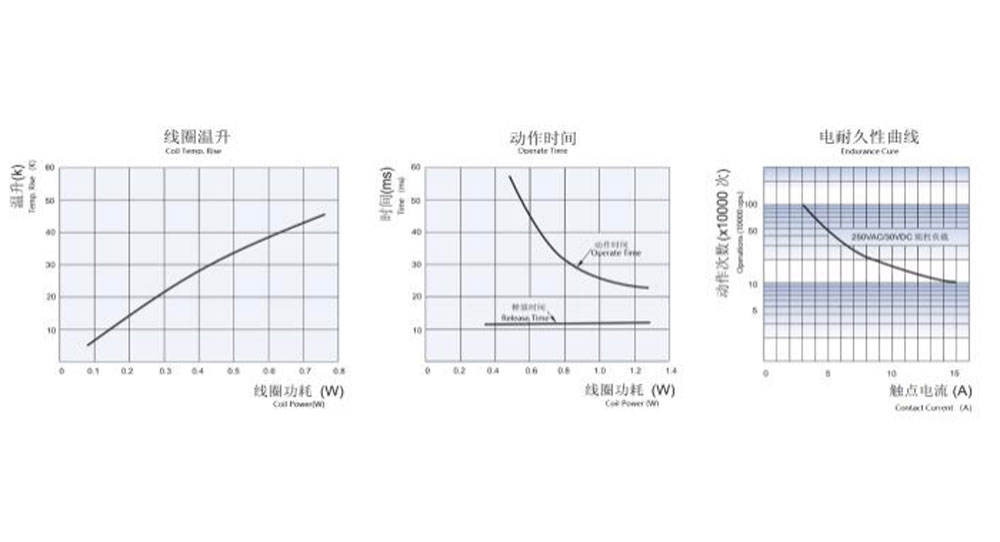

Ominaiset käyrät
Tilaustiedot
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 7 8
1: Tyyppi: CYF3
2: Napojen määrä: 1-1 napa
3: Yhteydenottojärjestely: C C:stä ; H Alkaen A ; B Alkaen B
4: Nimellisjännite: 3,5,6,9,12,18,24,48VDC
5: Kotelon väri: T - Läpinäkyvä, H-musta, L-sininen
6: Kela Pwor: D-0,72W L-0,54W
7: Suojaava rakenne: S-Flux-suojattu,
SH-Sinetöity tyyppi pestävä
8: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero - Erikoisvaatimus
Vuonkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pölyä jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun vuonkestävät releet on asennettu piirilevylle.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
Omaan käyttöön sopiva tuote. Suljetuille releille avaa asennuksen ja puhdistuksen jälkeen kotelon tuuletusaukko ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin määrittää käytettävä tuote.
