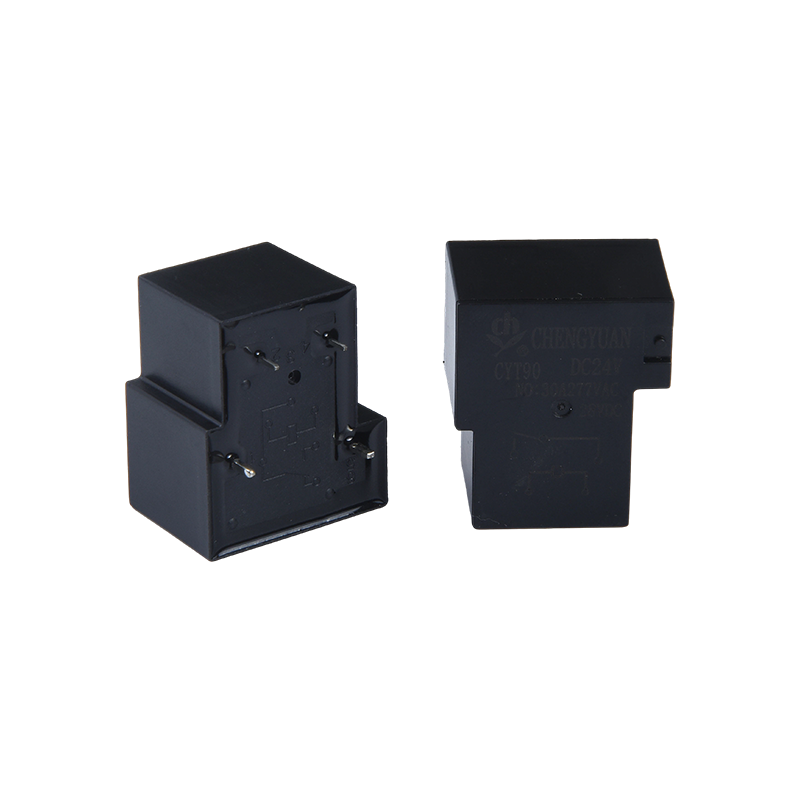

I. Ominaisuudet:
1. Useita asennusvaihtoehtoja: Tarjoaa erilaisia asennusvaihtoehtoja, jotka sopivat erilaisiin laitteiden asennusskenaarioihin, mikä parantaa asennuksen mukavuutta;
2. Kompakti rakenne: Pieni, suuritehoinen rele, sen kompakti koko säästää sisäistä asennustilaa;
3. SPDT-rakenne: Käyttää yksinapaista kaksoisheittorakennetta, joka tarjoaa selkeän kytkentälogiikan ja mukautuu erilaisiin suuritehoisten piirien kytkentätarpeisiin.
II. Ydintoiminnot ja sovellettavat skenaariot:
1. Ydintoiminnot: Tarjoaa suurvirran kytkentäohjauksen, signaalin muuntamisen ja kuorman kytkentätoiminnot, mikä varmistaa suuritehoisten laitteiden piirien vakaan toiminnan;
2. Kodinkoneet: Soveltuu ilmastointilaitteille, induktioliedille, jääkaapeille, riisinkeittimille ja muille kodinkoneille, mikä mahdollistaa suuren tehon kuorman kytkentäohjauksen;
3. Teollinen ohjaus: Soveltuu lämmittimille, ilmanvaihtolaitteille ja muille teollisuusautomaation laitteille, jotka täyttävät teollisuuden skenaarioiden korkean virran ohjaustarpeet;
4. Älykäs koti ja kehittyvät teknologiat: Sovelletaan turvalaitteisiin, valaistusjärjestelmiin, uusiin energialaitteisiin ja esineiden Internetiin, mikä tukee signaalin muuntamista ja kuorman vaihtoa.
IV. Tärkeimmät edut:
1. Suuren tehon käsittely: Suuri kontaktitehorakenne käsittelee luotettavasti 20A/30A suurvirtaskenaarioita, mikä tarjoaa vahvan sopeutumiskyvyn.
2. Joustava asennus: Saatavilla on useita asennusvaihtoehtoja, jotka ovat yhteensopivia erilaisten laiteasennusvaatimusten kanssa.
3. Laaja valikoima sovelluksia: Kattaa useat alat, mukaan lukien kodinkoneet, teollisuusohjauksen, älykodit ja uuden energian, mikä tarjoaa vahvaa monipuolisuutta.
4. Kompakti koko ja suuri teho: Saavuttaa suuren tehon pienessä koossa, mikä täyttää laitteiden miniatyrisoinnin ja tehokkaan ohjauksen kaksinkertaiset vaatimukset.
Yhteystiedot
| Kirjoita | CYT90 |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100 mΩ Max. (1A 6VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 20A/30A 250 VAC |
| Max. vaihtovirtaa | 20A/30A |
| Max. kytkentäjännite | 250VAC |
| Max. virran kytkentä | 5000VA/7500VA |
| Min. vaihtokuorma | 6V 1A |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 15 ms Max. (Ei diodia) |
| Vapautusaika | 10 ms Max. (Ei diodia) |
| eristysvastus | Min 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 1500 VAC, 50/60 Hz 1 minuutin ajan |
| Kelan ja koskettimen välillä: 2500 VAC, 50/60 Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkestävyys | Toimiva | 10 G min |
| Tuhoisa | 100 G min |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 10 000 000 kpl (huoneenlämmössä) |
| Sähköinen kestävyys (360 op./h) | 100 000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 24 g |
| Kelan tiedot (20 ℃) |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 5 | 180 | 27 | Noin 0,9 W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä käämiin suurinta sallittua jännitettä yli 10 minuuttia välttääksesi kelan ylikuumenemisen.

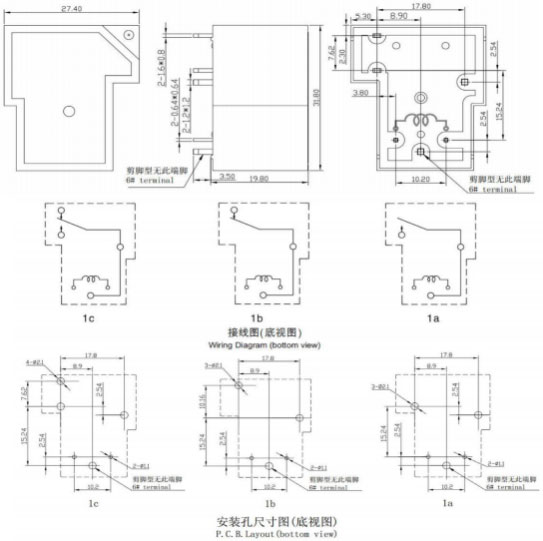

Ääriviivamitta, kytkentäkaavio, piirilevyn asettelu (yksikkö:mm)

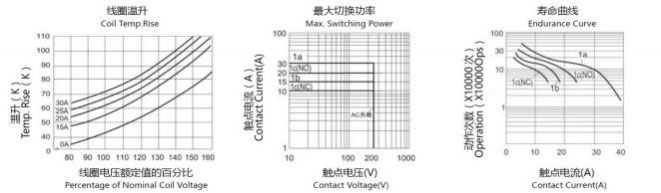

Ominaiset käyrät
Tilaustiedot
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 3 5 8
1: Tyyppi: CYT90
2: Napojen lukumäärä: 1-1 napa
3: Yhteydenottojärjestely: A-lomake ; B-muoto B; C-lomake C
4: Nimellisjännite: 5,6,9,12,15,18,24,48VDC
5: Kotelon väri: H-musta; L-sininen
6: Kelajohto: D-0,9W
7: Suojaava rakenne: S-fluksitiivis,
SH-Sinetöity tyyppi pestävä
8: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero - Erikoisvaatimus
Vuonkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pölyä jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun vuonkestävät releet on asennettu piirilevylle.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
Omaan käyttöön sopiva tuote. Suljetuille releille avaa asennuksen ja puhdistuksen jälkeen kotelon tuuletusaukko ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin määrittää käytettävä tuote.
