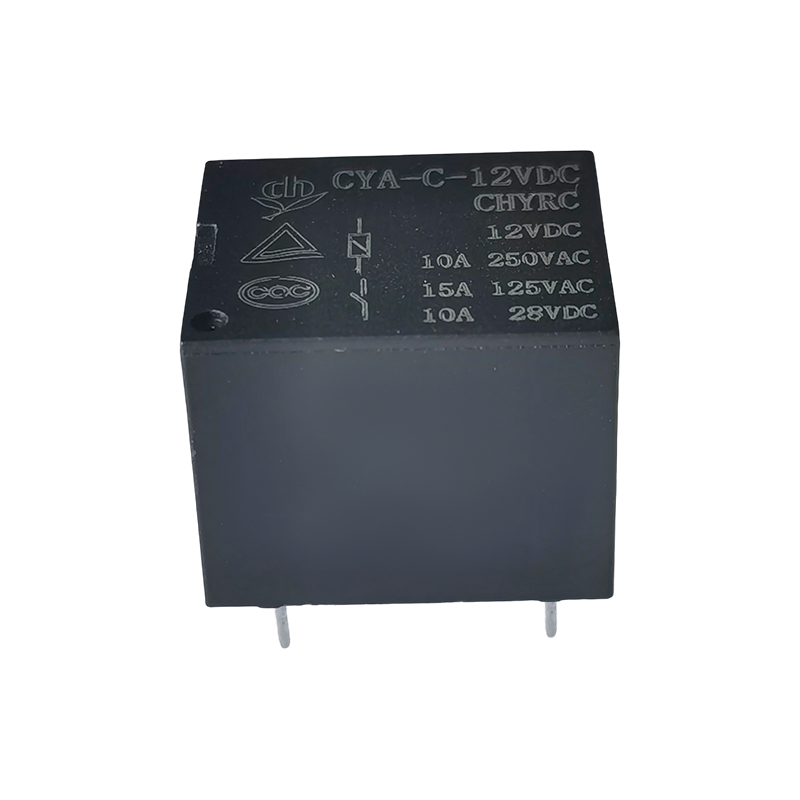

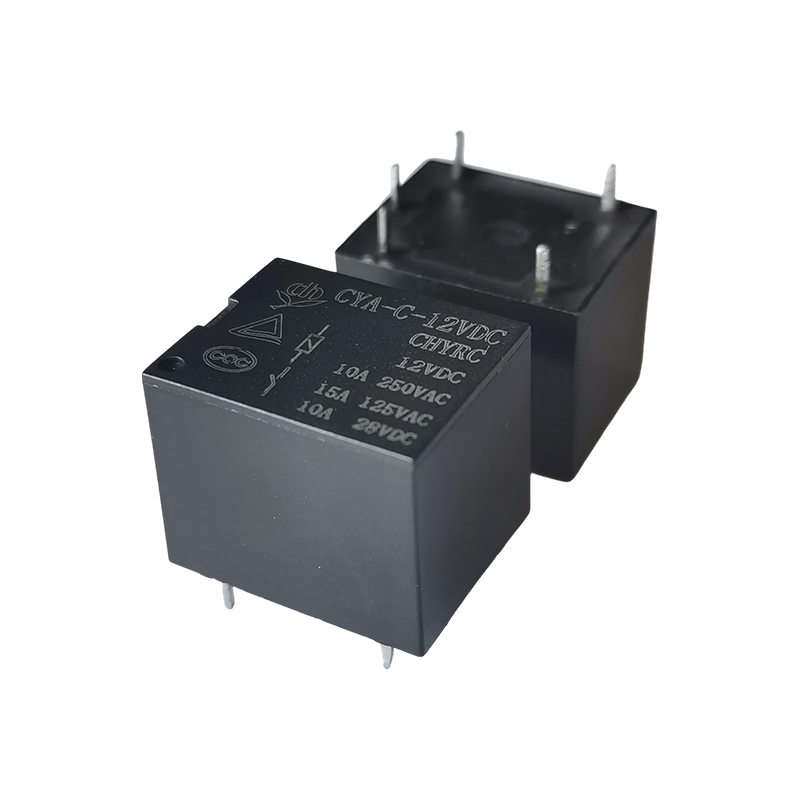

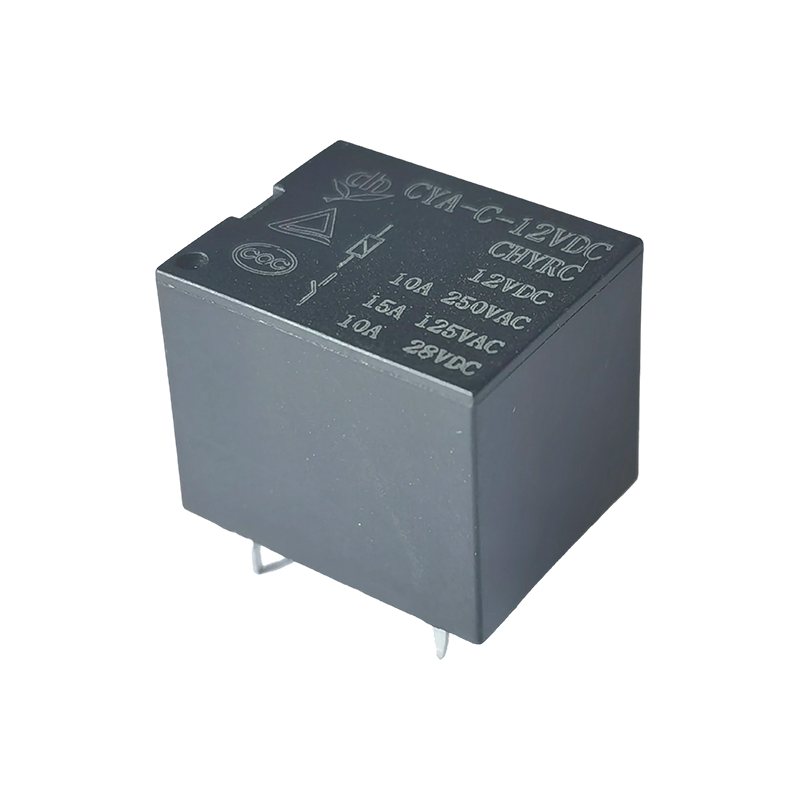

Ominaisuudet:
• Laaja kuormitusyhteensopivuus: Yhteensopiva 15A 125VAC, 12A 250VAC AC-kuormien ja 10A 28VDC DC-kuormien kanssa, mikä kattaa useimmat pienten ja keskisuurten virtapiirien kytkentätarpeet.
• Joustava kelajännite: Tukee 3VDC-48VDC kelajännitettä, joka vastaa suoraan eri ohjauspiirin jännitemäärityksiä ilman lisäjännitteen muunnosmoduuleja.
• Alhainen virrankulutus: Kelan virrankulutus on vain 0,36 W, mikä vähentää laitteiden kokonaisvirrankulutusta ja tekee siitä sopivan akkukäyttöisille laitteille.
• Virallinen kaksoissertifiointi: Läpäisty TUV- ja CQC-sertifiointi, joka täyttää kansainväliset ja kotimaiset turvallisuusstandardit ja sopii useilla markkinoilla myytäviin päätetuotteisiin.
• Kätevä PCB-asennus: Käyttää 5-nastaista rakennetta painetun piirilevyn helppoon juottamiseen ja kokoamiseen; kompakti, sokerikuutiota muistuttava muoto säästää asennustilaa ja sopii suuritiheyksisiin piiriasetteluihin.
• Selkeä kytkentälogiikka: Käyttää yksinapaista yhden heiton (SPST) kontaktilomaketta, joka tarjoaa yksinkertaisen ja selkeän kytkentälogiikan, yksinkertaistaa piirisuunnittelua ja vähentää johdotusvirheiden todennäköisyyttä.
Sovellusskenaariot:
• Kodinkoneet: Pienten sähköuunien, vesiautomaattien, kaukosäätimen kytkimien jne. päälle/pois ohjaus.
• Teollinen ohjaus: Pienet PLC-laajennusmoduulit, anturin signaalin kytkentäpiirit, mahdollistavat signaalin eristyksen ja piirin päälle/pois-ohjauksen.
• Älykäs koti: Älykkäät pistorasiat, valaistuksen ohjausmoduulit jne., jotka vastaavat pienjännitteisiä ohjaussignaaleja turvalliseen virranhallintaan.
| Kirjoita | CYA |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100mΩ Max. (1A 16VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 10A250 VAC |
| Max. vaihtovirtaa | 15A |
| Max. kytkentäjännite | 250VAC |
| Max. virran kytkentä | 2500VA |
| Min. vaihtokuorma | 6V 1A |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 8 ms Max. (Ei diodia) |
| Vapautusaika | 5 ms Max. (Ei diodia) |
| Eristysvastus | Min 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 750 VAC, 50/60 Hz 1 min |
| Kelan ja koskettimen välillä: 1500 VAC, 50/60 Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10-55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10-55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkesto | Toimiva | 10 G min |
| Tuhoisa | 10 G min |
| Kestävyys | Mekaaninen kestävyys (10800ops./h) | 10 000 000 kpl (huoneenlämmössä) |
| Sähkökestävyys (360ps./h) | 100 000 toimintoa (huoneenlämpötilassa) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 8,5 g $ $ |
| Kelan tiedot (20 ℃) |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 3 | 120 | 25 | Noin 0,36W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

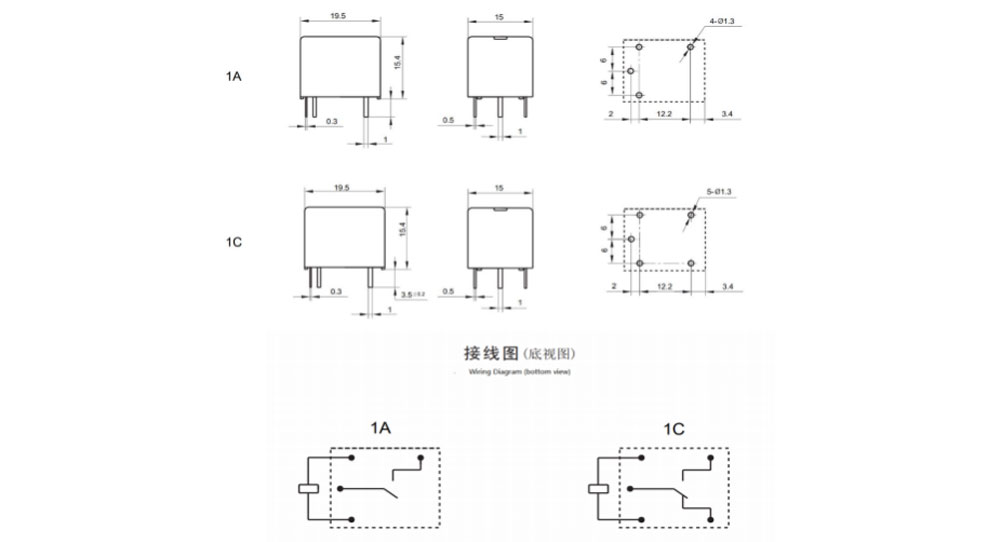

Ulkomitat, kytkentäkaavio, piirilevyn asettelu (yksikkö: mm)

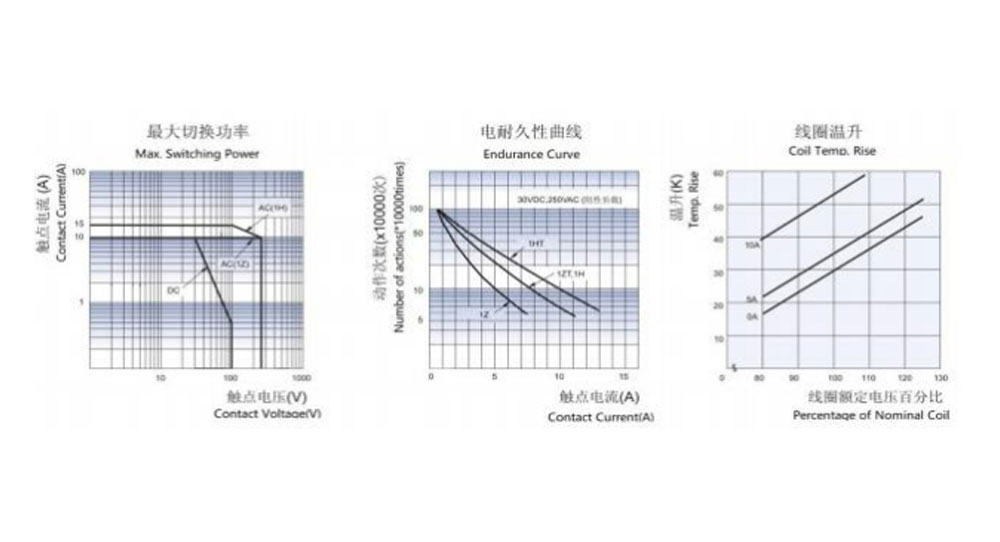

Ominaiset käyrät
Tilaustiedot
CYA - 1 - C - 12 VDC - H - D - T - XX
1 3 4 5 8
1: Tyyppi: CYA
2: Napojen lukumäärä: 1-1 napa
3: Kontaktijärjestely: C C:stä; H A:sta; B kohdasta B
4: Nimellisjännite: 3, 5, 6, 9, 12, 18, 24, 48 VDC
5: Kotelon väri: W-valkoinen, H-musta, L-sininen
6: Kela Pwor: D-0,45W L-0,36W
7: Suojaava rakenne: S-Flux-tiivis, SH-Sealed-tyyppinen pestävä
8: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero - Erikoisvaatimus
(1) Vuonkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pölyä jne.
(2) Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun vuonkestävät releet on asennettu piirilevylle.
(3) Mukautettu erikoisliite on saatavilla CHENGYUANin arvioinnin jälkeen.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. Emme voineet arvioida kaikkia suorituskykyä ja parametreja jokaiselle mahdolliselle sovellukselle. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
Omaan käyttöön sopiva tuote. Suljetuille releille, asennuksen ja puhdistuksen jälkeen. Avaa kotelon tuuletuskansi ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin määrittää käytettävä tuote.
