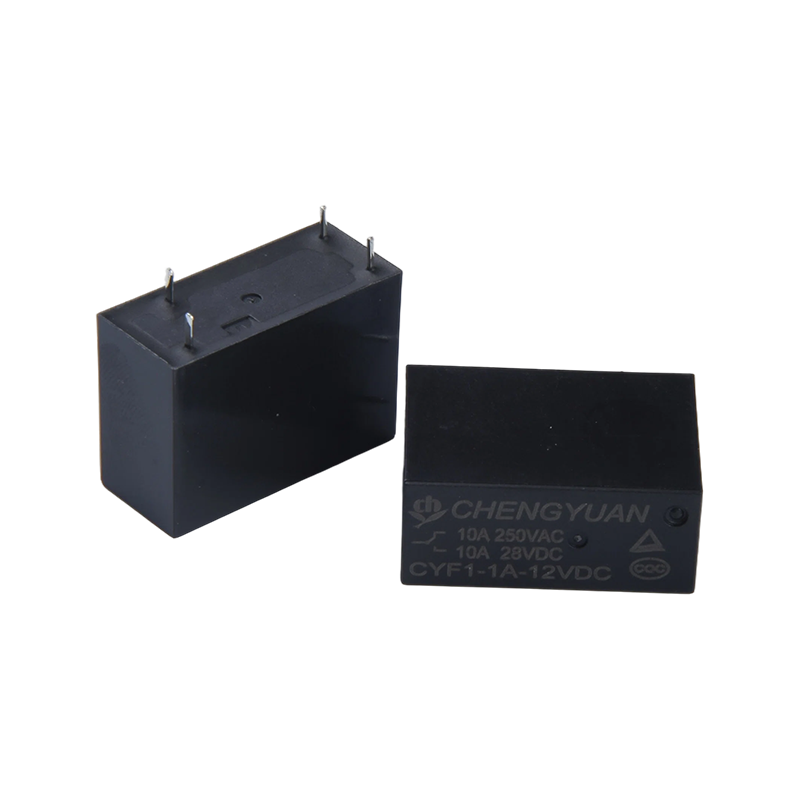

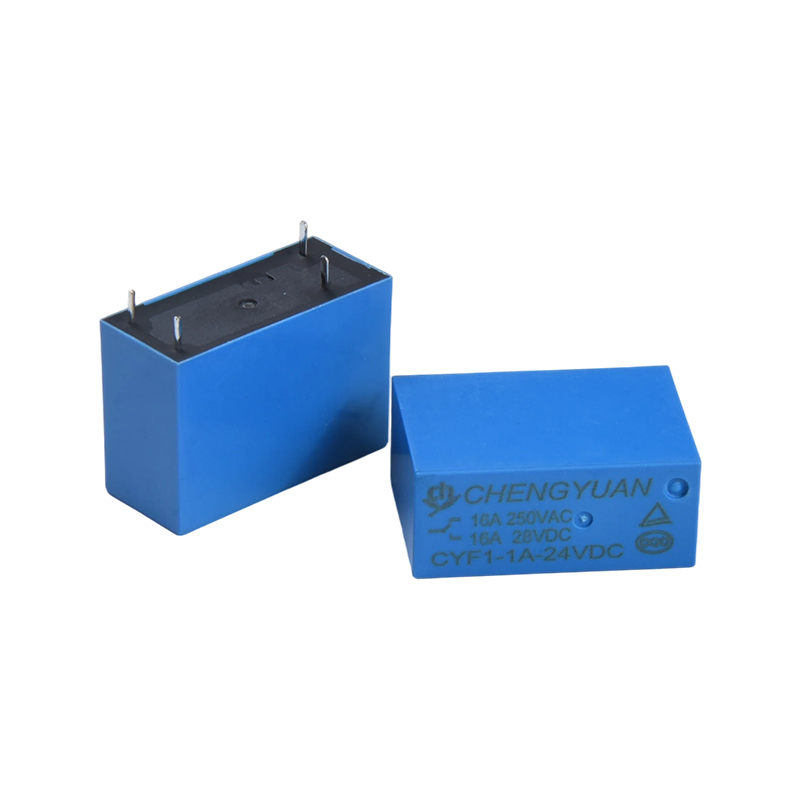

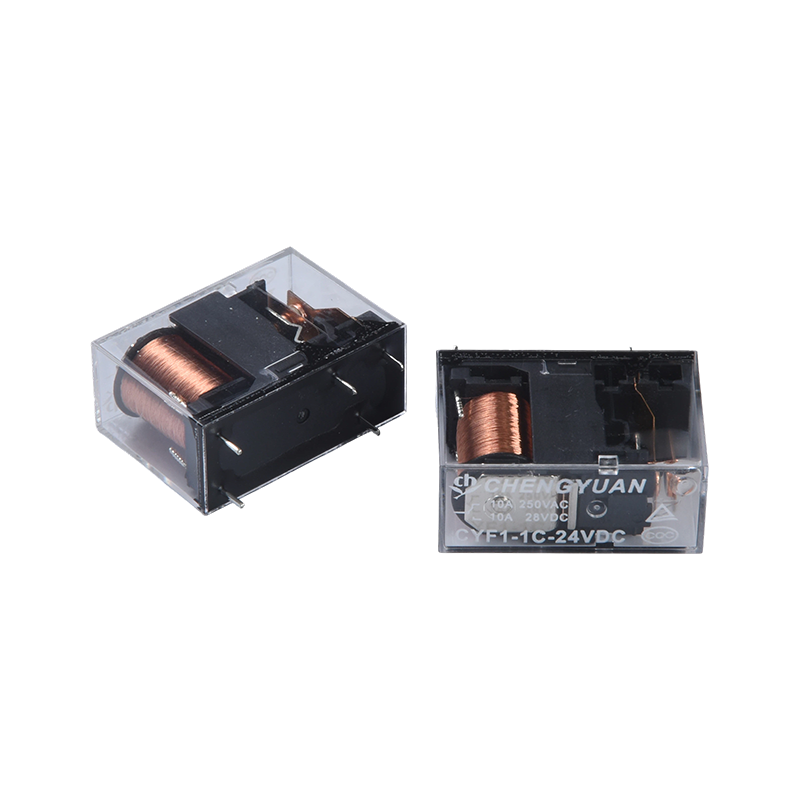

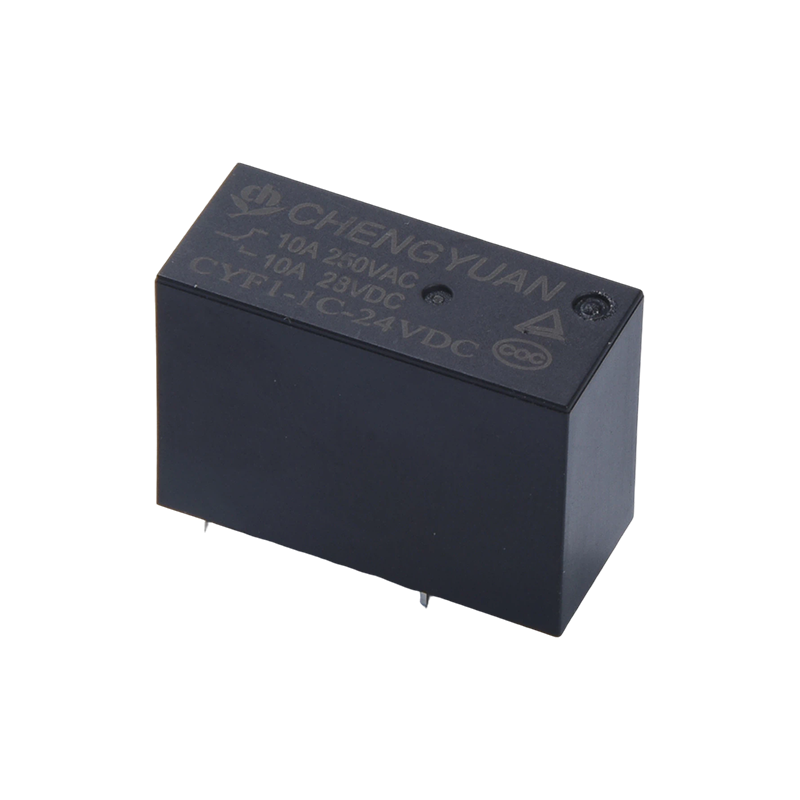

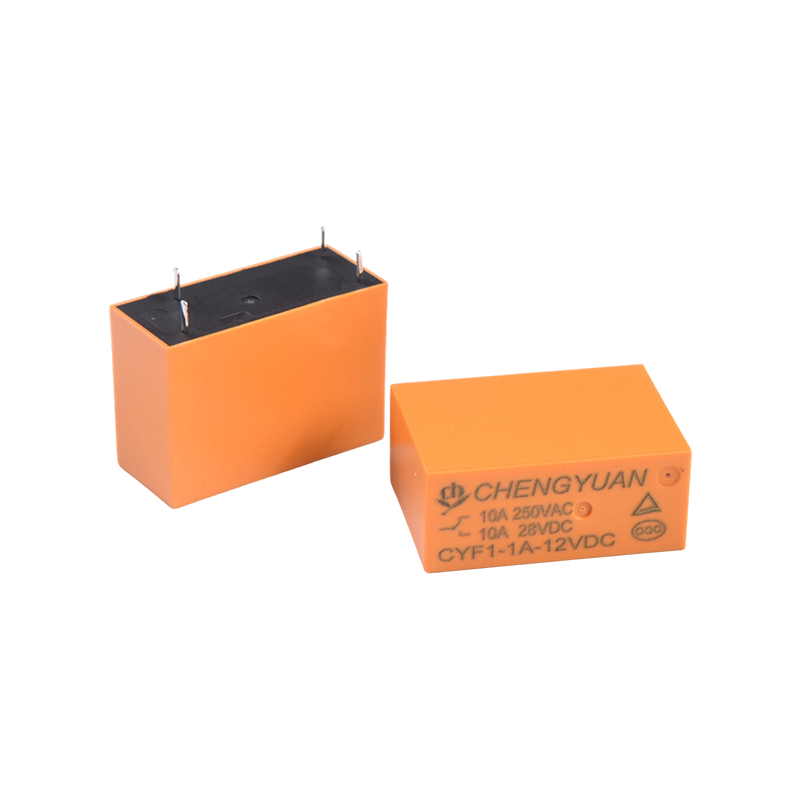

Ominaisuudet:
• Erittäin korkean jännitteen kestokyky: Kestää jopa 5000 volttia, mikä tarjoaa erinomaisen eristyssuorituskyvyn, vähentää piirien katkeamisen riskiä ja parantaa laitteiden käyttöturvallisuutta.
• Joustava kelajännite: Tukee laajaa kelajännitealuetta 3VDC-48VDC, joka vastaa suoraan eri ohjauspiirin jännitemäärityksiä ilman ylimääräisiä jännitteen muunnoskomponentteja.
• Kompakti rakenne: Pieni koko, sopii suuritiheyksisiin piirilevyjen asennusskenaarioihin, säästää laitteen sisäistä tilaa ja parantaa piiriasettelun joustavuutta.
• Suuri kuormankytkentäkapasiteetti: Kosketinkytkentäkapasiteetti jopa 17 ampeeria, nimelliskuormilla 10A 250VAC/28VDC ja 16A 250VAC/28VDC, sopii keskisuurten ja suurten piirien kytkentätarpeisiin.
• Virallinen kaksoissertifiointi: TUV:n ja CQC:n sertifioima, kansainvälisten ja kotimaisten turvallisuusstandardien mukainen ja lopputuotesovellusten tarpeet useilla markkinoilla.

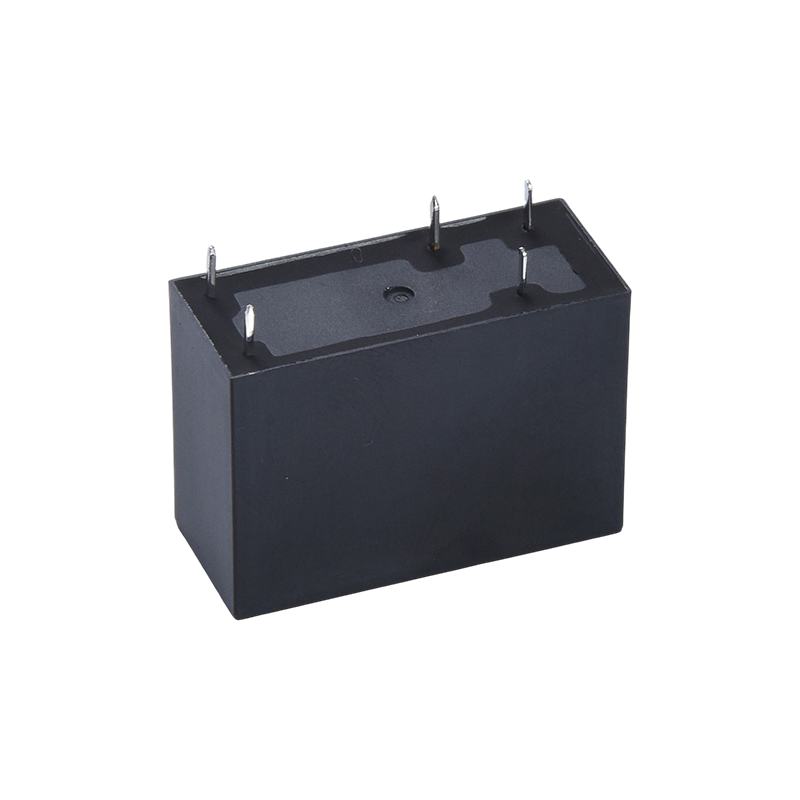

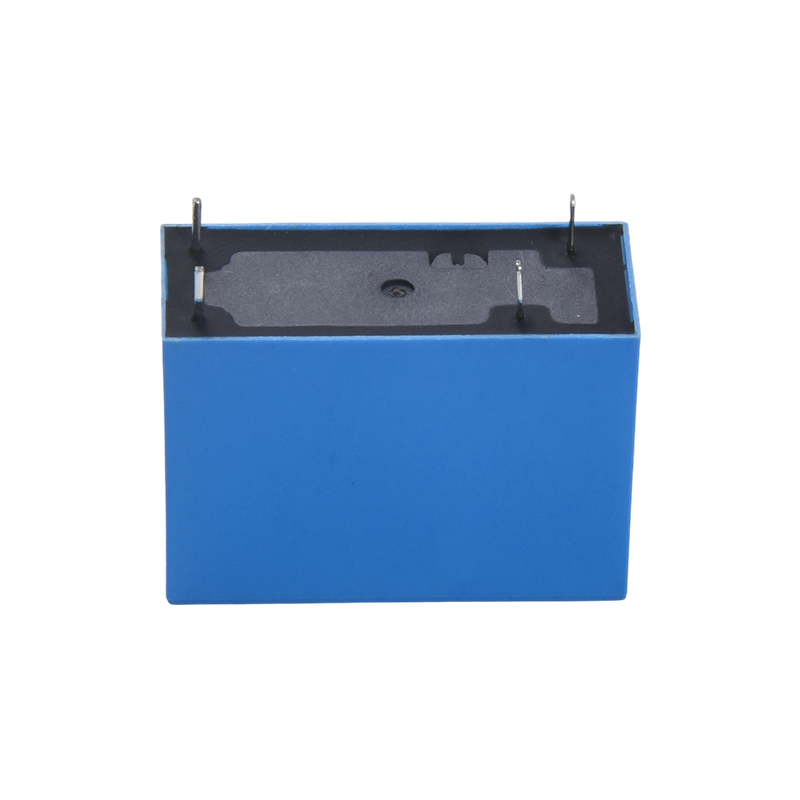

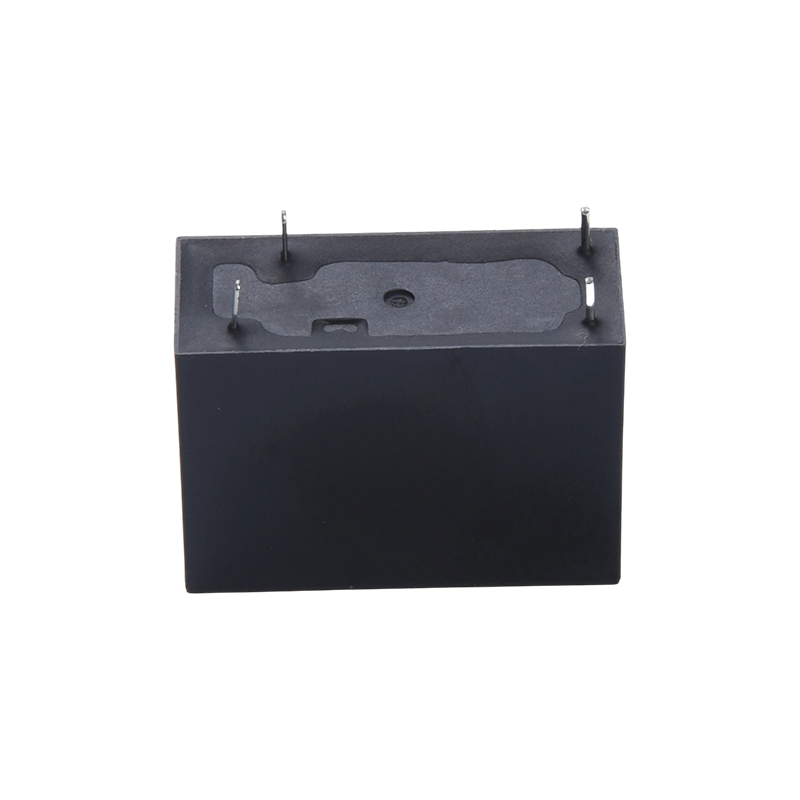

• Kätevä PCB-kokoonpano: Käyttää 5-napaista rakennetta, joka helpottaa juottamista ja kiinnittämistä painetuille piirilevyille, mikä johtaa korkeaan kokoonpanotehokkuuteen ja yhteensopivuuteen automatisoitujen tuotantoprosessien kanssa.
• Vakaa kytkentäsuorituskyky: Käyttää yksinapaista yhden heiton (SPST) kosketusmuotoa, joka tarjoaa selkeän kytkentälogiikan ja vakaan kosketinvastuksen, mikä varmistaa piirin päälle/pois-kytkennän luotettavuuden.
Sovellettavat skenaariot:
• Kodinkoneet: Virta päälle/pois ohjaus suuritehoisille pienille kodinkoneille (kuten sähkölämmittimet, induktioliedet) ja automaattinen keittiölaitteiden ohjaus.
• Teollisuusohjaus: Signaalin kytkentä ja tehonsäätö teollisuusautomaatiolaitteistoille, pienille PLC-ohjausmoduuleille ja moottorin ohjauspiireille. • Älykkäät teholaitteet: Älykkäät jakelulaatikot, virranjakelumoduulit ja latauspaalujen apuohjauspiirit, jotka on sovitettu korkean jännitteen ja suuren kuormituksen tarpeisiin.
• Turvalaitteet: Virtalähteet turvavalvontaan ja kulunvalvontajärjestelmien piirikytkentöihin, jotka luottavat vakaaseen suorituskykyyn laitteiden jatkuvan toiminnan varmistamiseksi.
Yhteystiedot
| Kirjoita | CYF1 |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100mΩ Max. (1A 16VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 10A 250VAC/12A 277 VAC | 16A 250VAC/17A 277VAC |
| Max. vaihtovirtaa | 12A | 17A |
| Max. kytkentäjännite | 277VAC |
| Max. virran kytkentä | 3324VA | 4709 VAC |
| Min. vaihtokuorma | 6V 1A |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 15 ms Max. (Ei diodia) |
| Vapautusaika | 5 ms Max. (Ei diodia) |
| eristysvastus | Min 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 1000 VAC, 50/60 Hz 1 minuutin ajan |
| Kelan ja koskettimen välillä: 5000 VAC, 50/60 Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkestävyys | Toimiva | 10 G min |
| Tuhoisa | 10 G min |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 10 000 000 kpl (huoneenlämmössä) |
| Sähköinen kestävyys (360 op./h) | 100 000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 14g |
Kelan tiedot (20 ℃)
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | (Max.) Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 3 | 240 | 12.5 | Noin 0,72 W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Noin 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä suurinta sallittua jännitettä kelaan yli 10 minuuttia välttääksesi kelan ylikuumenemisen.

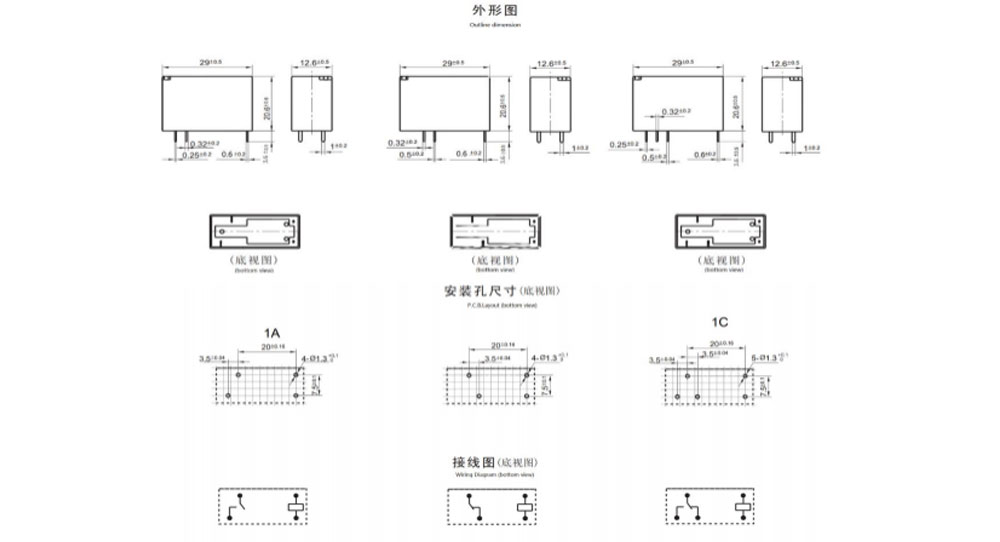

Ulkomitat, kytkentäkaavio, piirilevyn asettelu (yksikkö: mm)

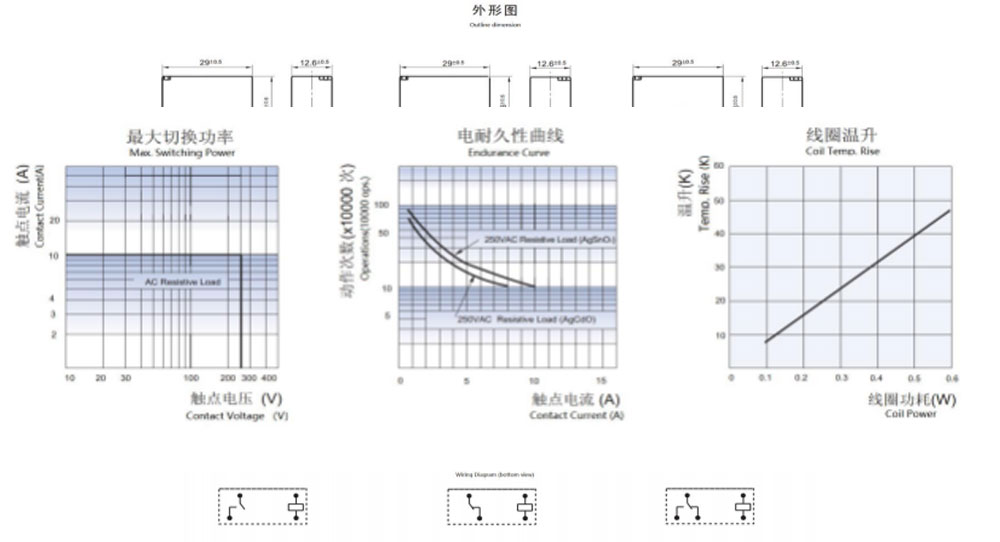

Ominaiset käyrät
Tilaustiedot
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 9
1: Tyyppi: CYF1
2: H:lla: Korkeakosketuskuorma, 16 A Ilman H: Vakiokuorma, 10 A
3: Napojen lukumäärä: 1-1 napa
4: Yhteydenottojärjestely: C Fom C ; H A:sta; B alkaen B
5: Nimellisjännite: 3,5,6,9, 12, 18,24,48 VDC

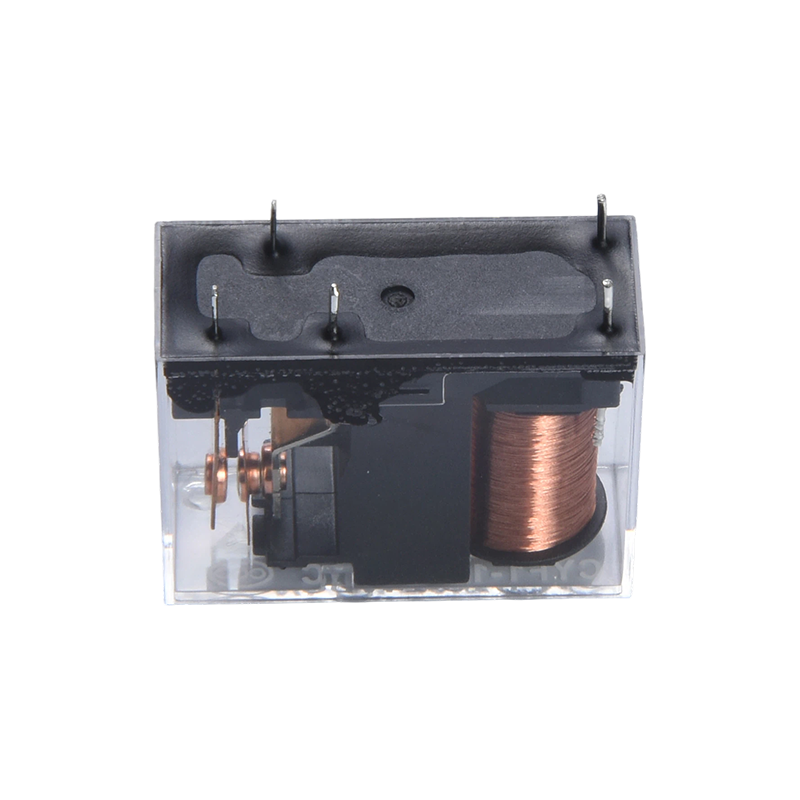

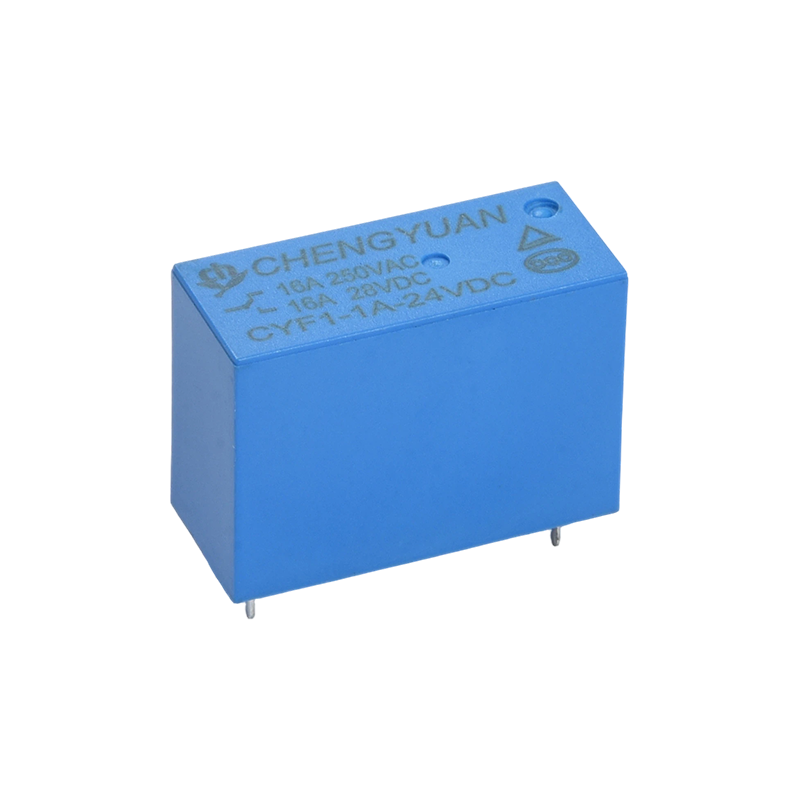

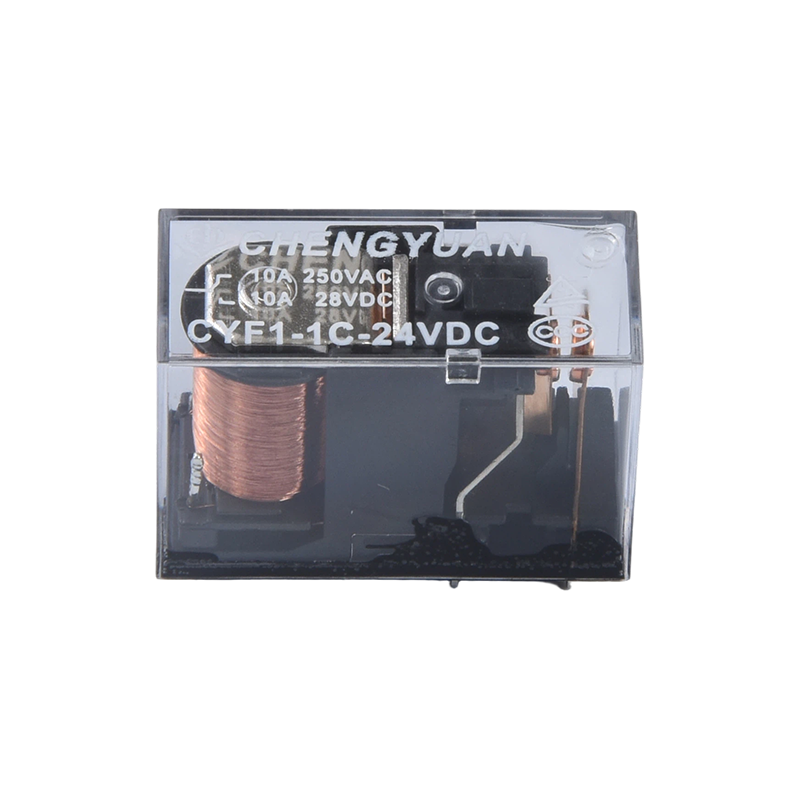

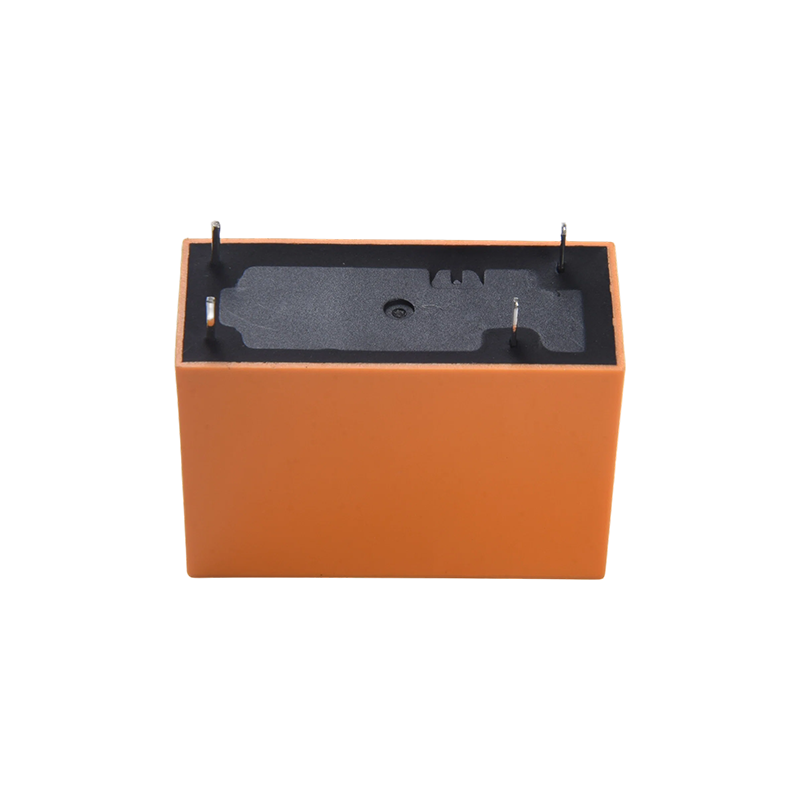

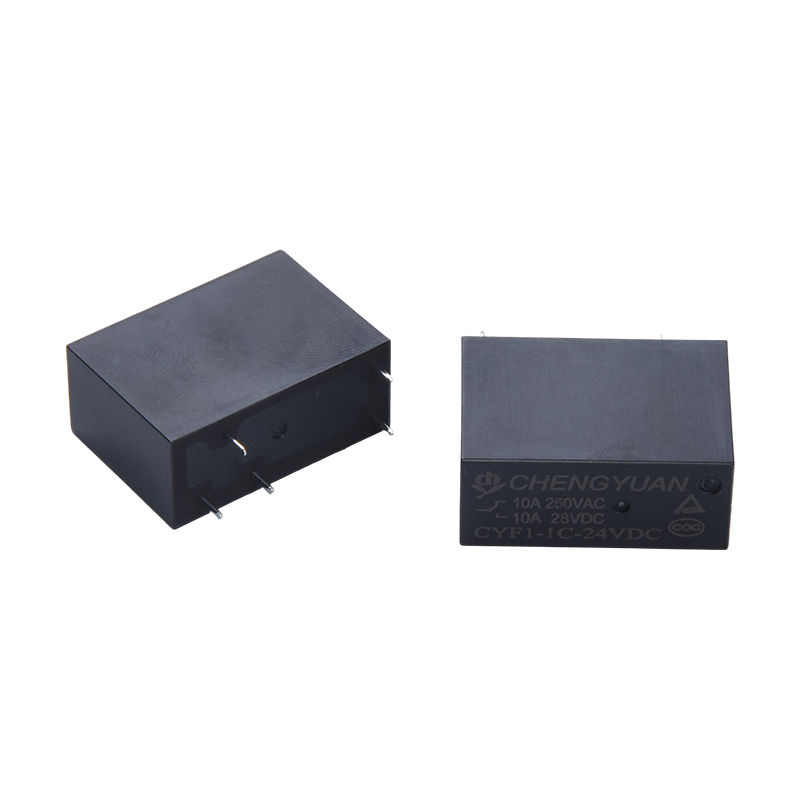

6: Kotelon väri: T - Läpinäkyvä, H-musta, L-sininen
7: Kelajohto: D-0,72W L-0,54W
8: Suojaava rakenne: S-fluksitiivis,
SH-Sinetöity tyyppi pestävä
9: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero - Erikoisvaatimus
Vuonkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pölyä jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun vuonkestävät releet on asennettu piirilevylle.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
Omaan käyttöön sopiva tuote. Suljetuille releille avaa asennuksen ja puhdistuksen jälkeen kotelon tuuletusaukko ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin määrittää käytettävä tuote.
