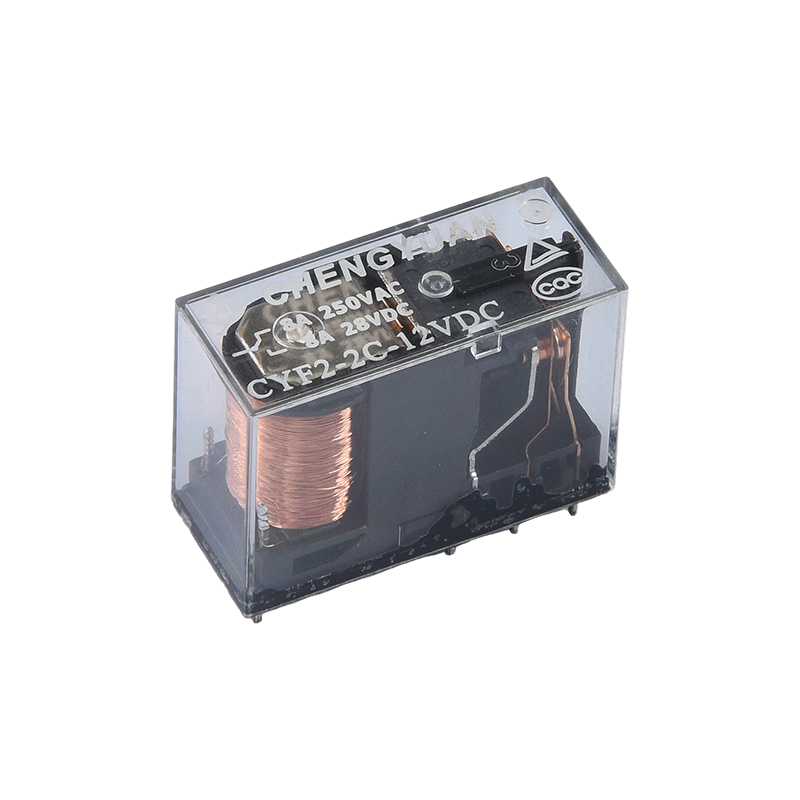

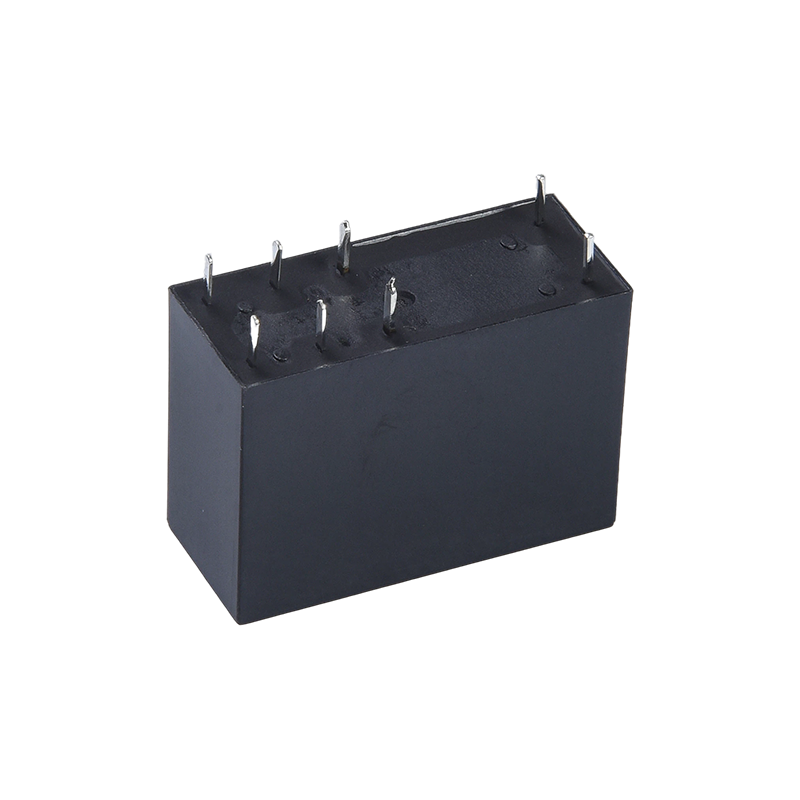

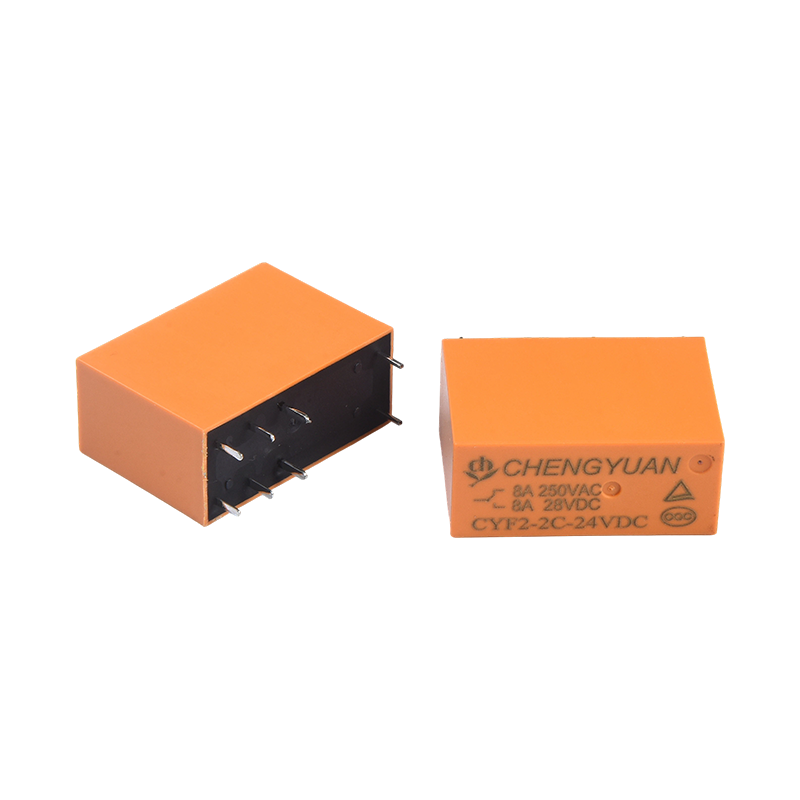

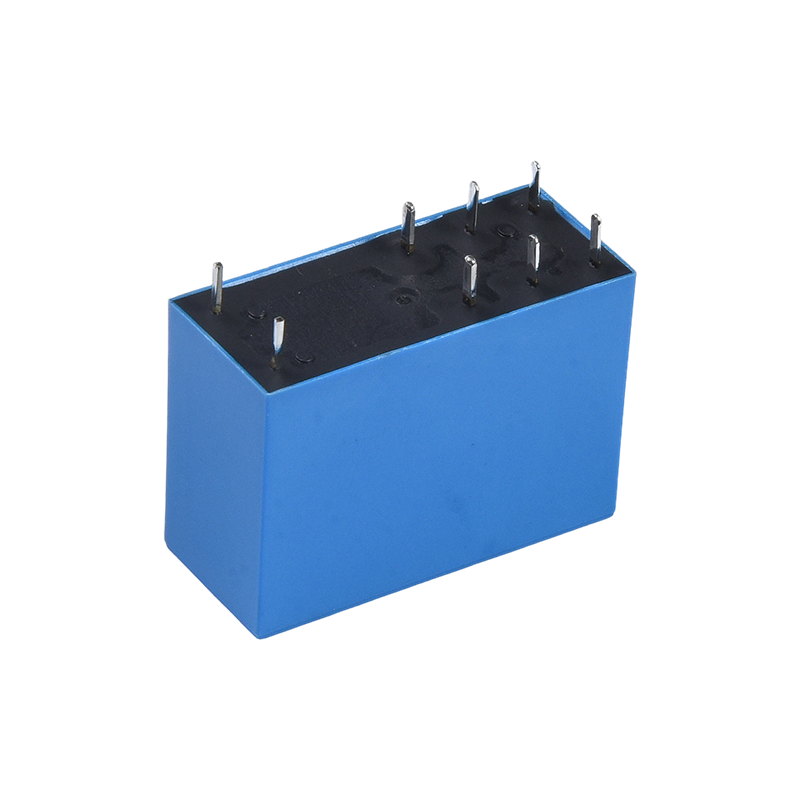

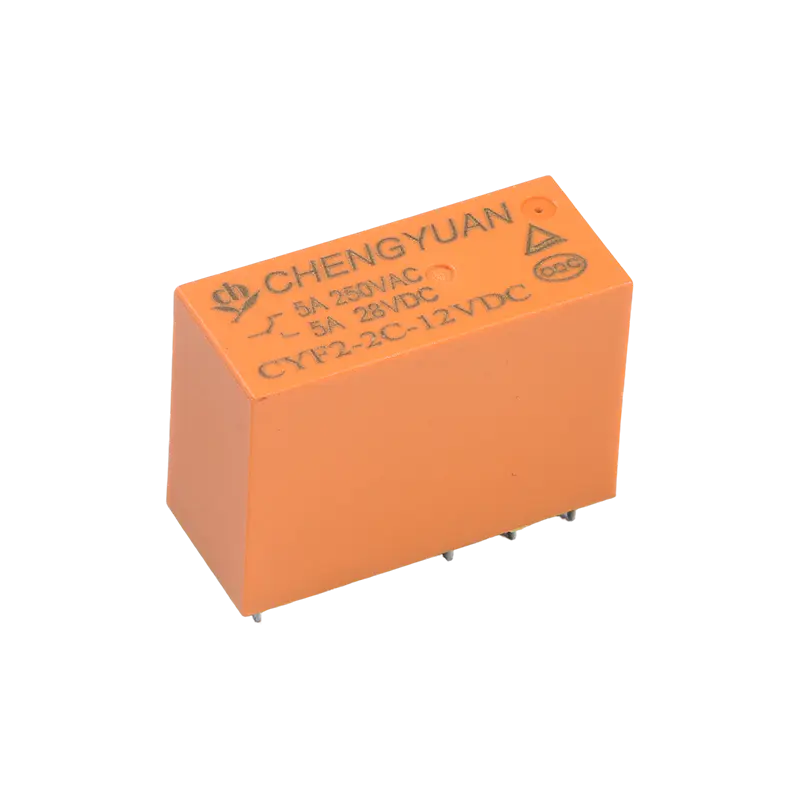

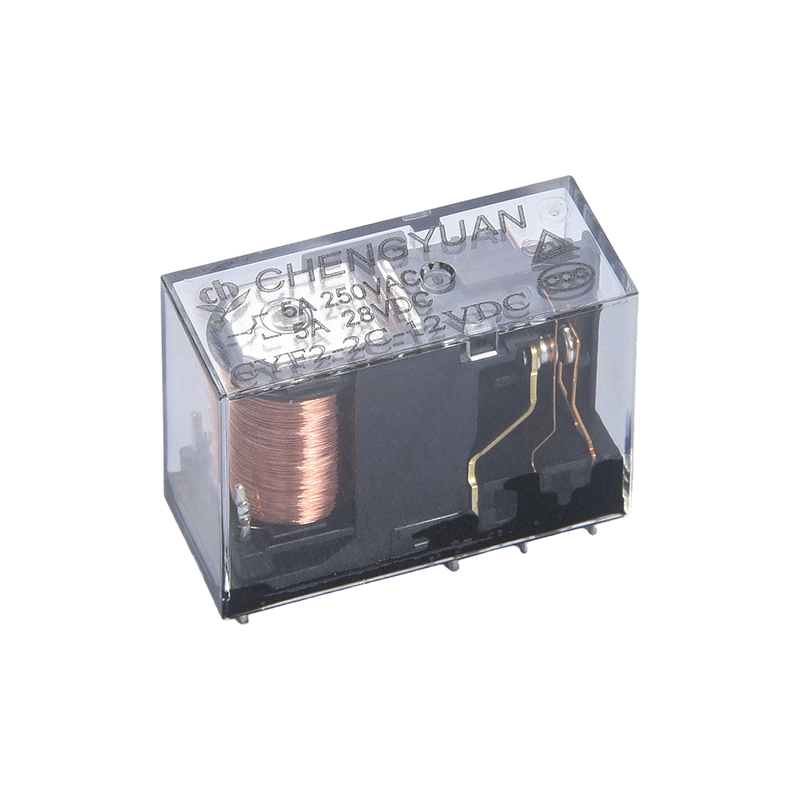

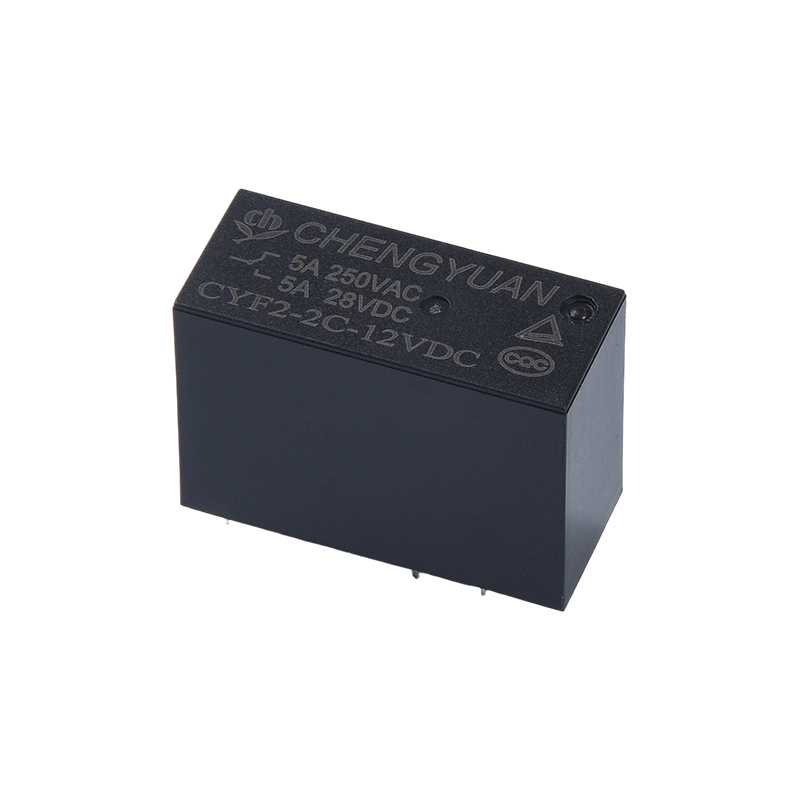

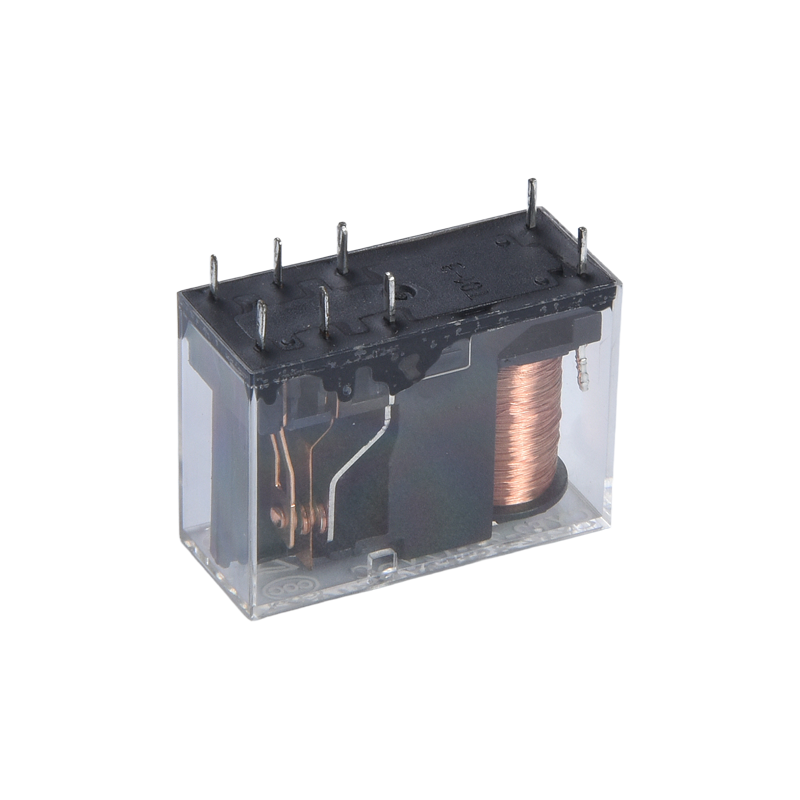

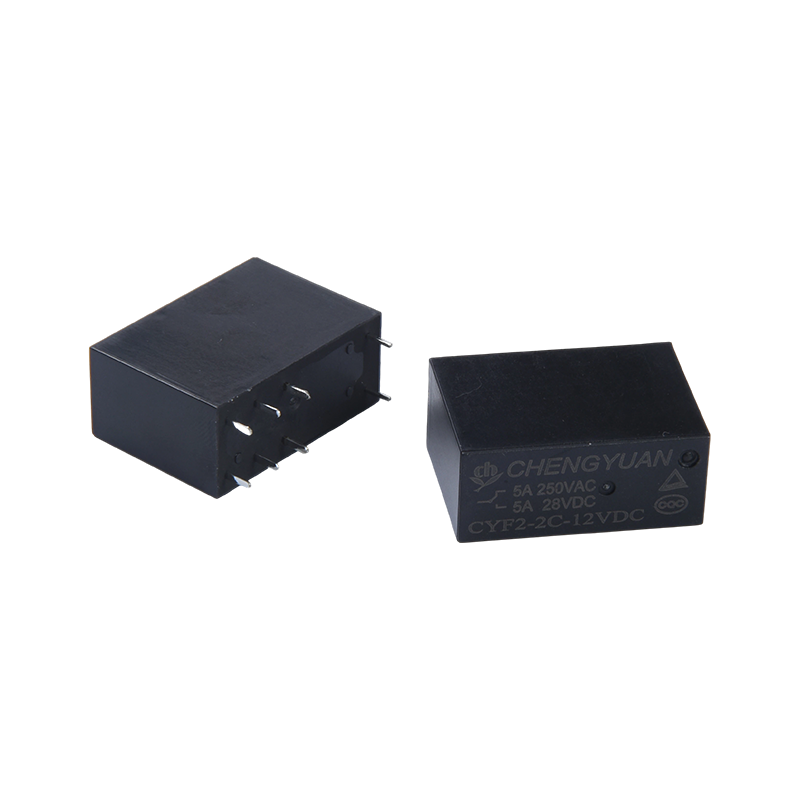

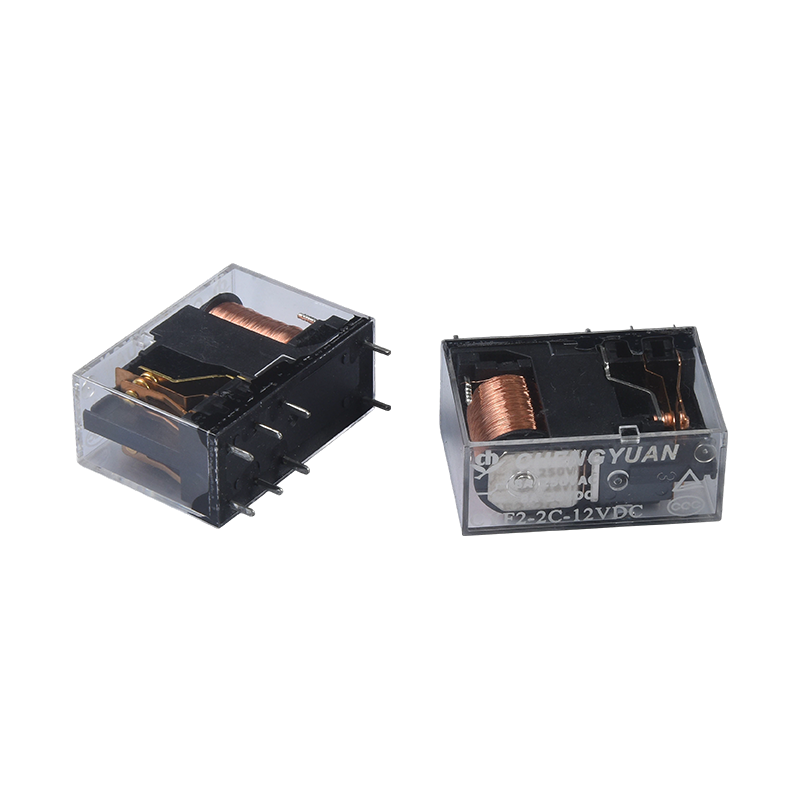

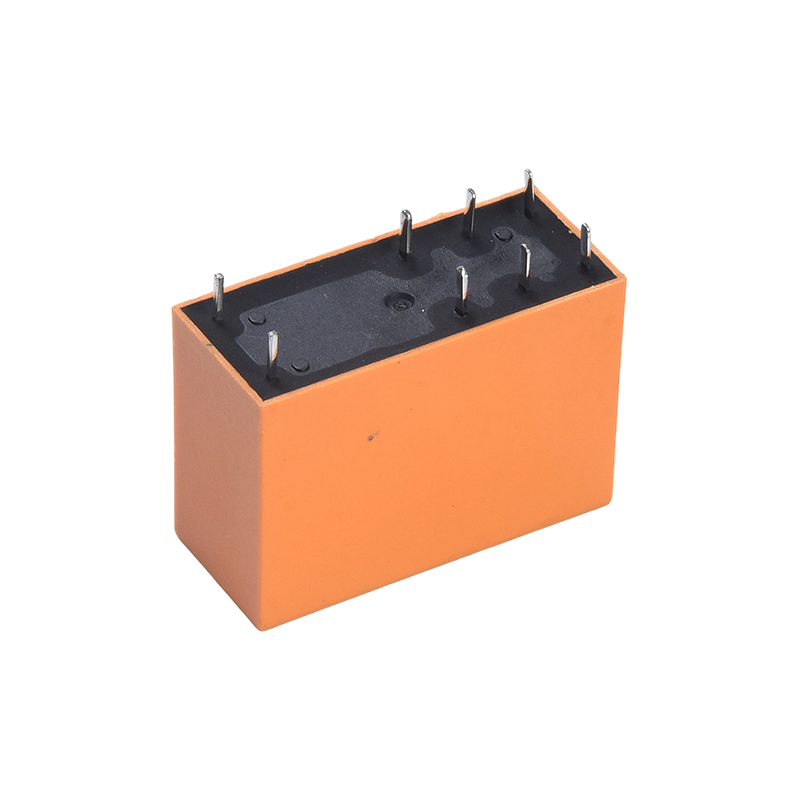

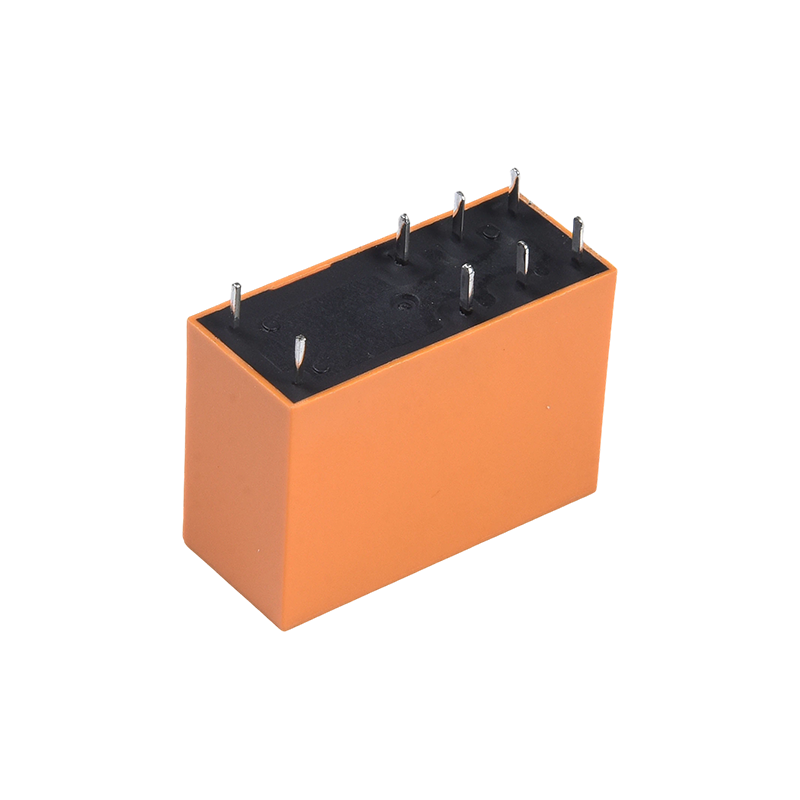

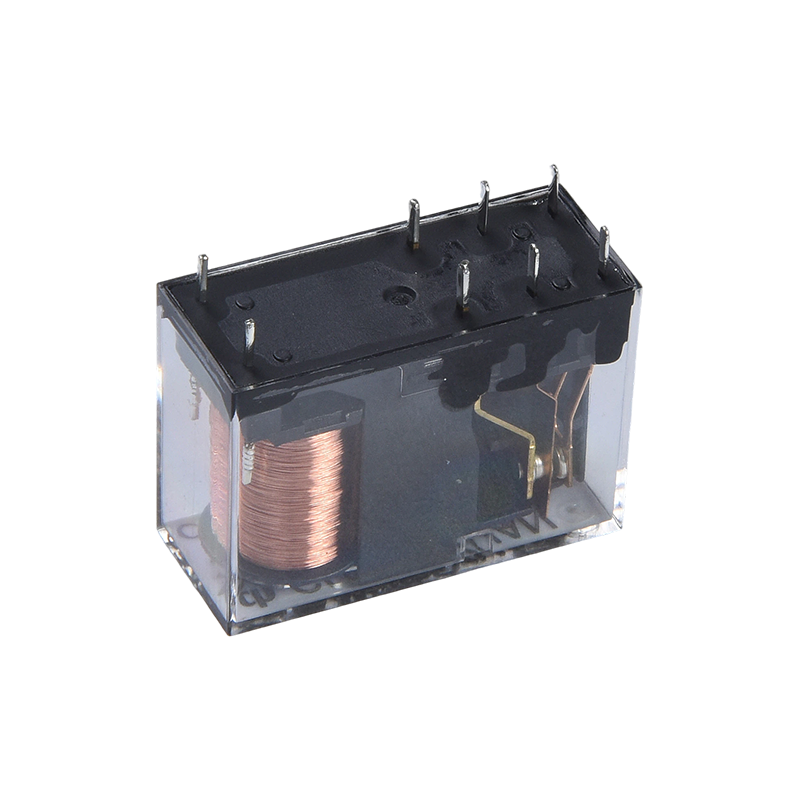

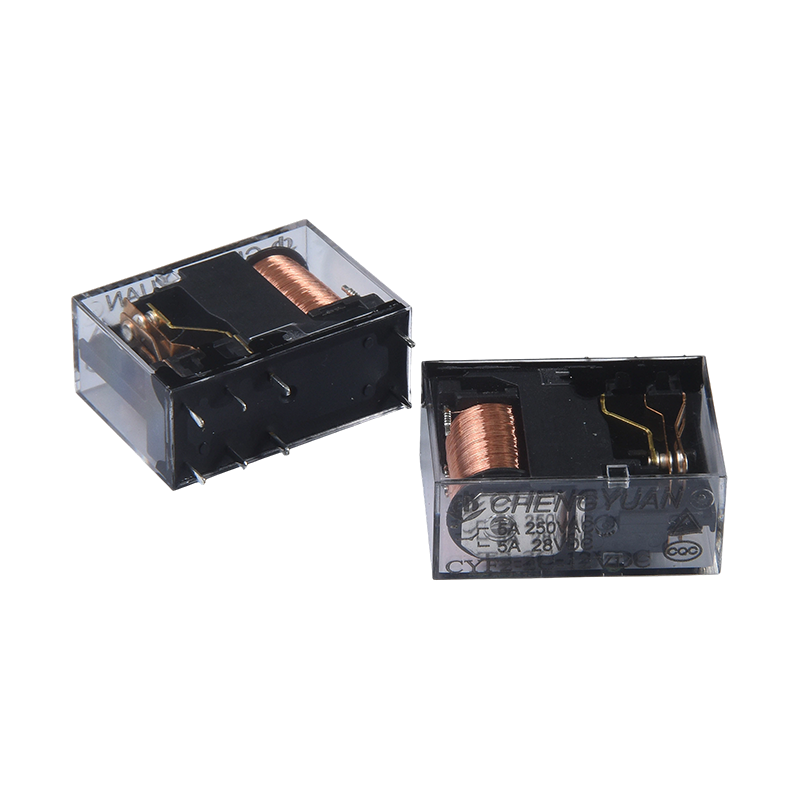

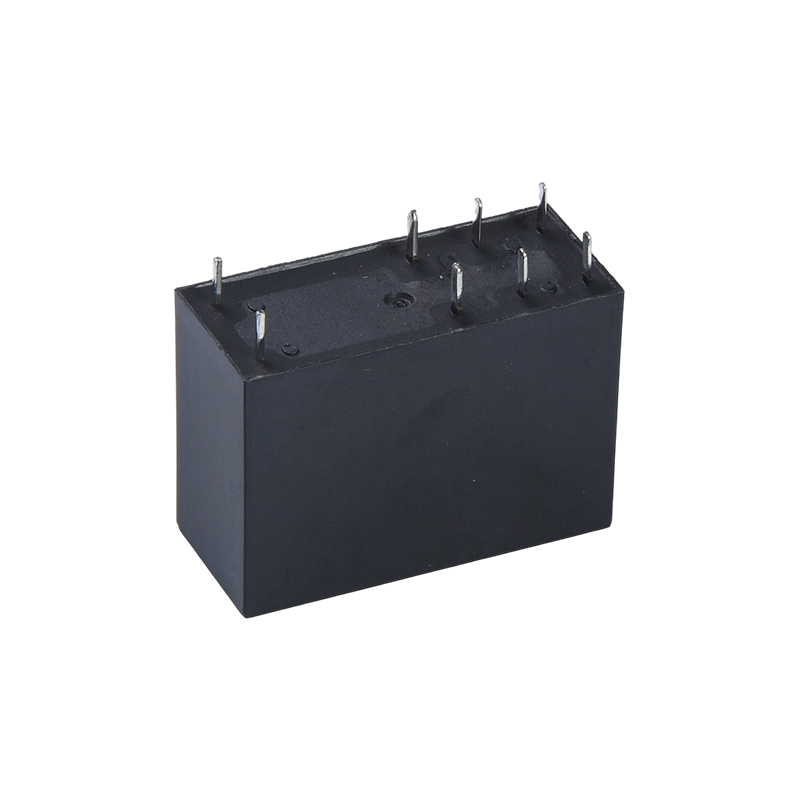

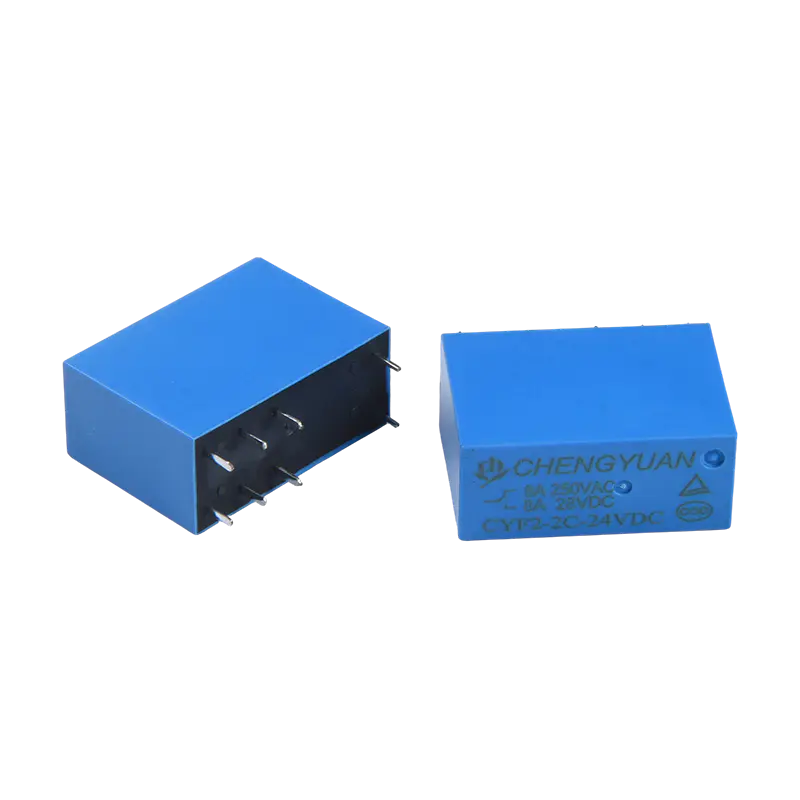

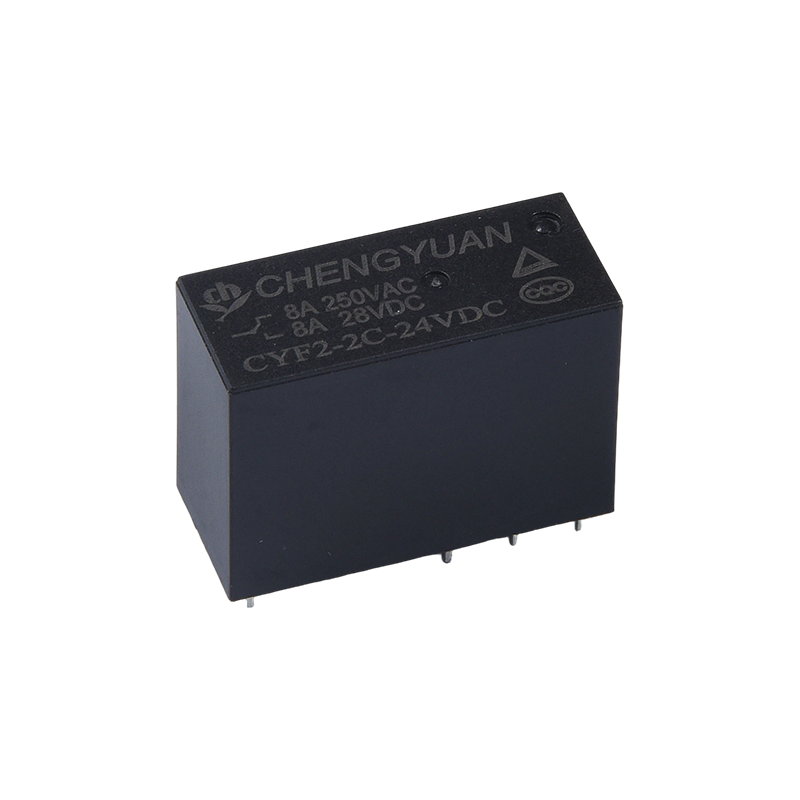

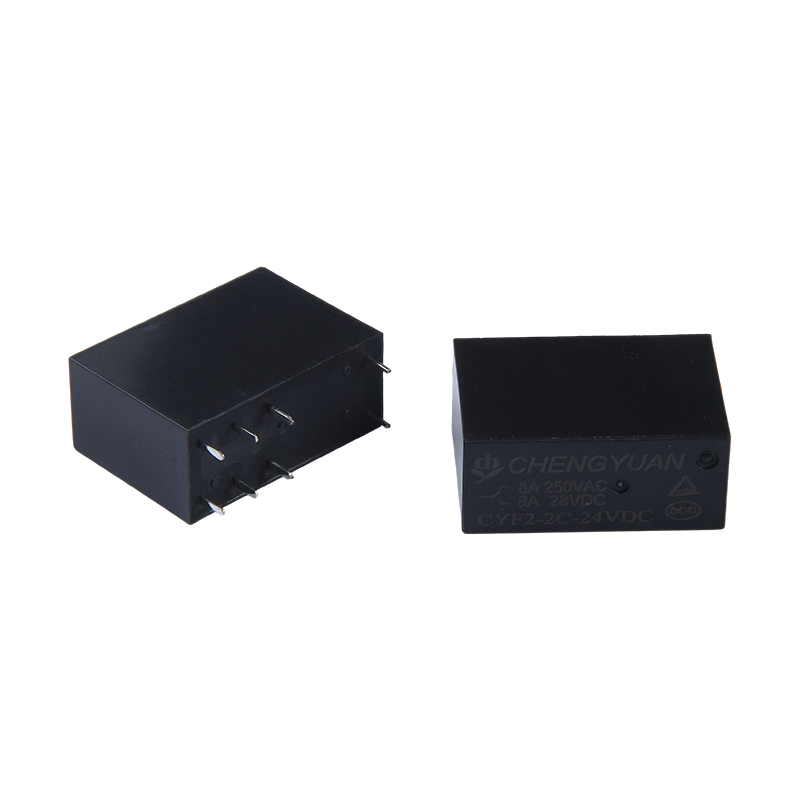

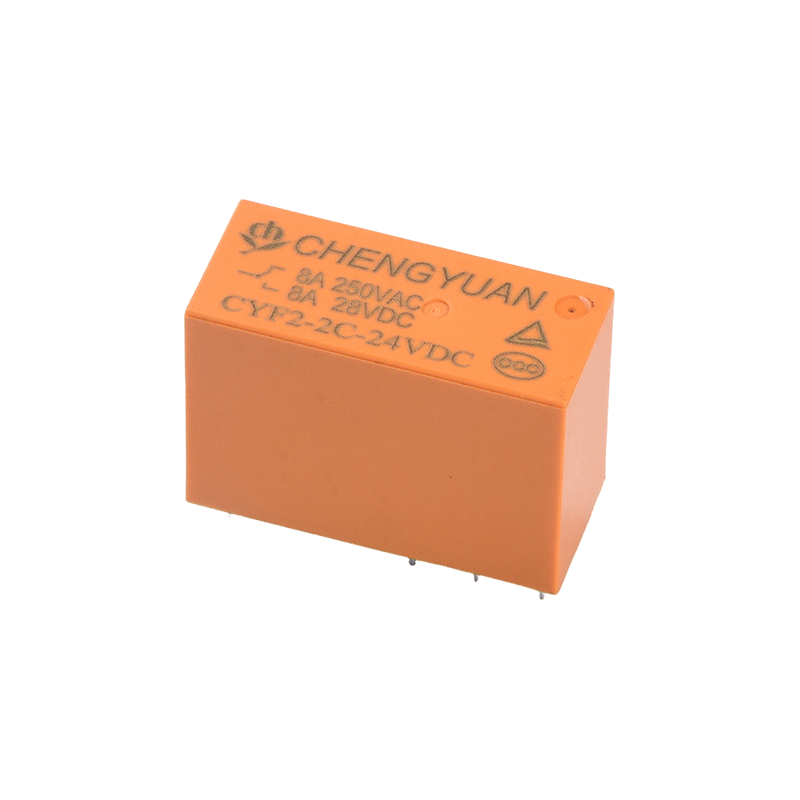

Ominaisuudet:
Suuri kuormitussovitus: 17 ampeerin koskettimen kytkentäkapasiteetti, joka kattaa useita kuormitustietoja (2 sarjaa 5A/8A, 1 sarja 10A/12A/16A), sopii erilaisiin virtapiirivaatimuksiin;
DPDT-rakenne: Kaksinapainen kaksoisheittorakenne mahdollistaa kahden piirisarjan samanaikaisen/riippumattoman kytkennän, laajentaa ohjaustoimintoja ja vähentää komponenttien määrää.
Korkean jännitteen kestävä eristys: 5000 voltin kestojännite kelan ja koskettimien välillä, erinomainen eristyskyky, mikä vähentää piirien rikkoutumisen riskiä;
Laaja jänniteyhteensopivuus: 3VDC-48VDC kelan jännitealue, yhteensopiva suoraan eri ohjauspiirien kanssa ilman ylimääräisiä jännitteen muunnoskomponentteja;
Kompakti asennus: Pieni koko, 8-nastainen rakenne, sopii korkeatiheyksisiin piirilevyasetteluihin, mikä säästää laitteen sisäistä tilaa;
Virallinen sertifikaatti: TUV:n ja CQC:n sertifioima, täyttää kansainväliset ja kotimaiset turvallisuusstandardit ja sopii useille alueellisille markkinoille.
Vakaa toiminta: Luotettava sähkömagneettisiin periaatteisiin perustuva kytkentäohjaus, vakaa kosketusresistanssi, nopea vaste, sopii jatkuvaan käyttöön pienitehoisissa ympäristöissä.
Kätevä kokoonpano: Säännöllinen 8-napainen rakenne helpottaa automatisoitua juottamista, parantaa tuotannon tehokkuutta ja vähentää kokoonpanovirheitä. Sovellettava
Skenaariot:
Teollisuusala: Signaalin kytkentä ja tehonsäätö teollisuusautomaatiolaitteita, PLC-ohjausjärjestelmiä ja työstökoneiden sähköjärjestelmiä varten;
Virtalähteen suojaus: UPS:n keskeytymättömän virransyöttöjärjestelmän kytkentäpiirit, jotka varmistavat jatkuvan virransyötön;
Kodinkoneet: Ohjauspiirit suurille kodinkoneille, kuten pesukoneille, jääkaapeille ja ilmastointilaitteille, mahdollistavat kuorman vaihdon ja tilan valinnan;
Audiovisuaalinen ja turvallisuus: Signaalin kytkentä audiolaitteita varten ja piiriohjaus turvahälytysjärjestelmiin;
Muut elektroniset laitteet: ohjauspiirit televisioille (televisioille) ja virranhallintamoduulit pienille elektronisille instrumenteille.
Yhteystiedot
| Kirjoita | CYF2 |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100mΩ Max. (1A 16VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 5A/8A 250VAC |
| Max. vaihtovirtaa | 8A |
| Max. kytkentäjännite | 277 VAC |
| Max. virran kytkentä | 2216VA |
| Min. vaihtokuorma | 6V 1A |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 15 ms Max. (Ei diodia) |
| Vapautusaika | 5 ms Max. (Ei diodia) |
| Eristysvastus | Min 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 1000 VAC, 50/60 Hz 1 min |
| Kelan ja koskettimen välillä: 5000 VAC, 50/60 Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10-55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10-55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkesto | Toimiva | 10 G min |
| Tuhoisa | 10 G min |
| Kestävyys | Mekaaninen kestävyys (10800ops./h) | 10000000 kpl (huoneenlämmössä) |
| Sähkökestävyys (360ps./h) | 100 000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 14g |
Kelan tiedot (20 ℃)
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 3 | 240 | 12.5 | Noin 0,72W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Noin 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä käämiin suurinta sallittua jännitettä yli 10 minuuttia, jotta kela ei ylikuumene.

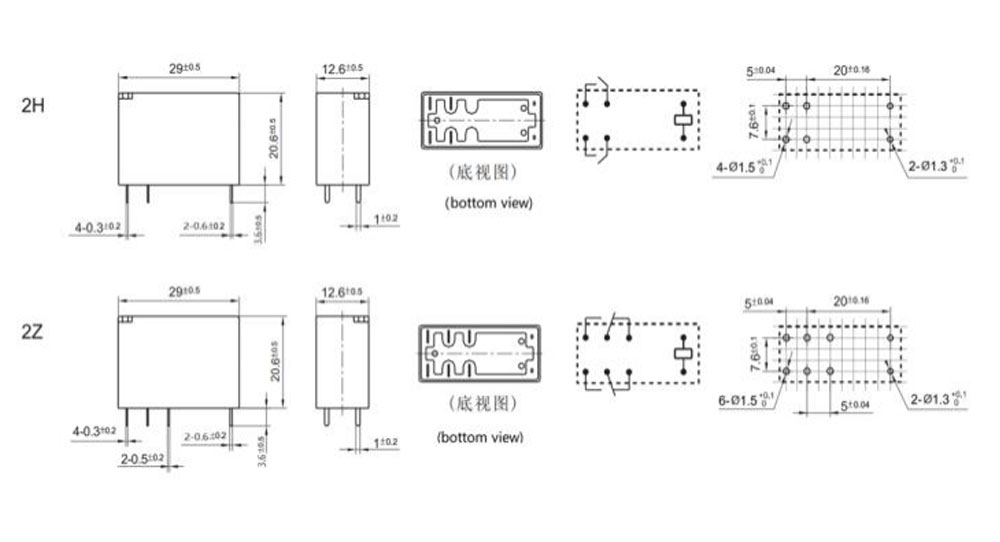

Ulkomitta, kytkentäkaavio, piirilevyn asettelu (yksikkö: mm)

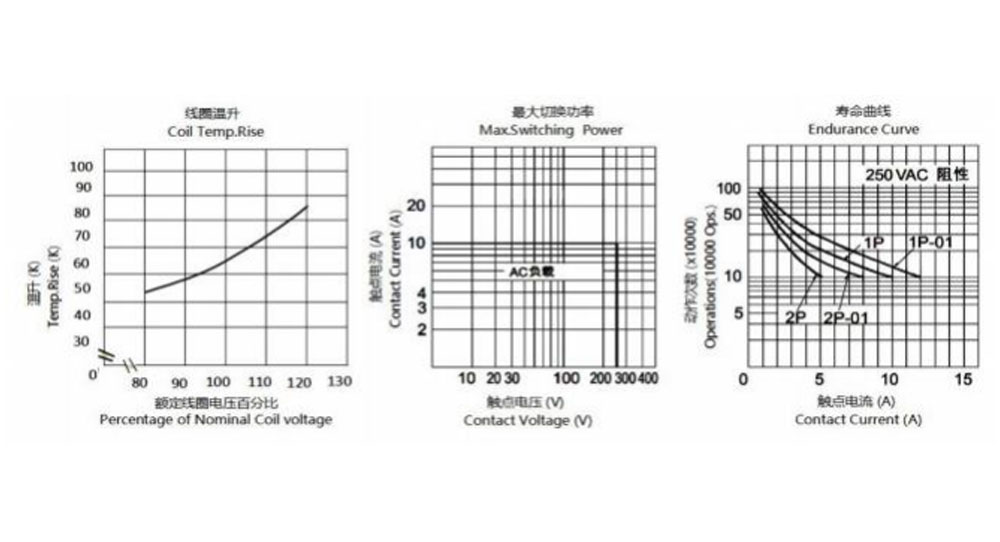

Ominaiset käyrät
Tilaustiedot
CYF2 H - 2 - C - 12VDC - - H - D - T - XX
1 2 3 4 5 7 9
1: Tyyppi: CYF2
2: Hänen 8A nolla -5A
3: Napojen määrä: 2–2 napaa
4: Yhteydenottojärjestely: C Fom C ; H Alkaen A ; B Alkaen B
5: Nimellisjännite: 3,5,6,9,12,18,24,48VDC
6: Kotelon väri: T - Läpinäkyvä, H-musta, L-sininen
7: Kela Pwor: D-0,72W L-0,54W
8: Suojaava rakenne: S-Flux-suojattu,
SH-suljettu tyyppi pestävä
9: Erikoisparametri: Nolla-standardi tyyppi
Kirjain tai numero Erityisvaatimus
Fluksinkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pöly jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun virtauksenkestävät releet on asennettu piirilevylle.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
Omaan käyttöön sopiva tuote. Suljettujen releiden tapauksessa avaa kotelon tuuletusaukko asennuksen ja puhdistuksen jälkeen ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin päättää, mitä tuotetta tulisi käyttää.
