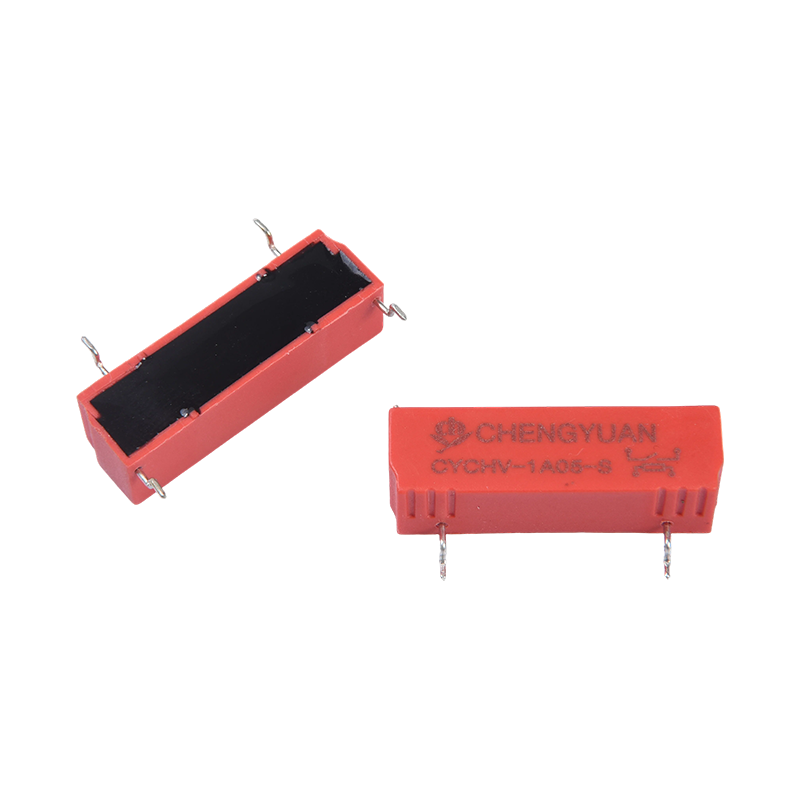

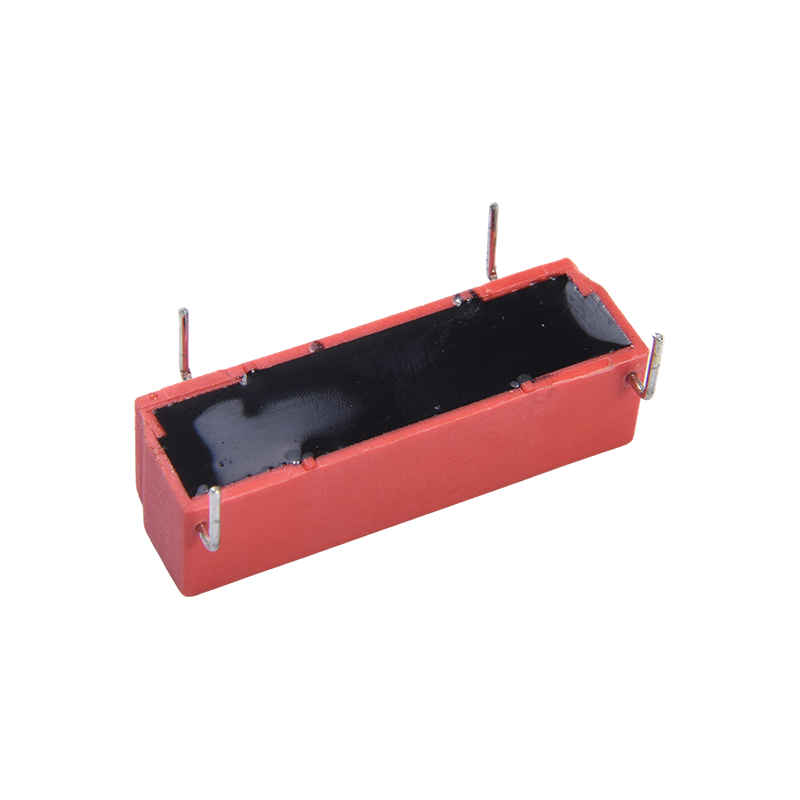

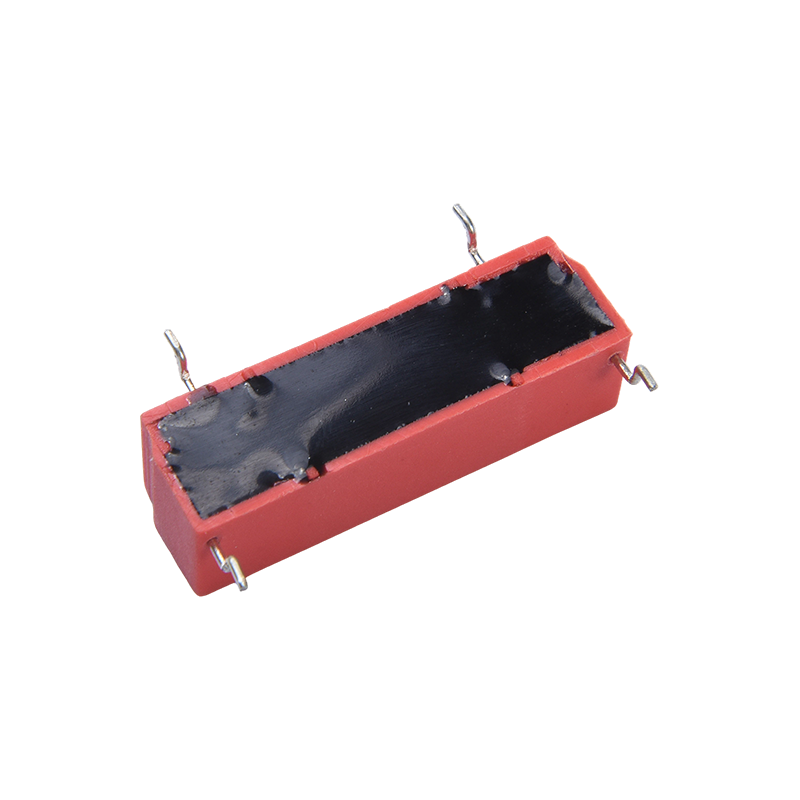

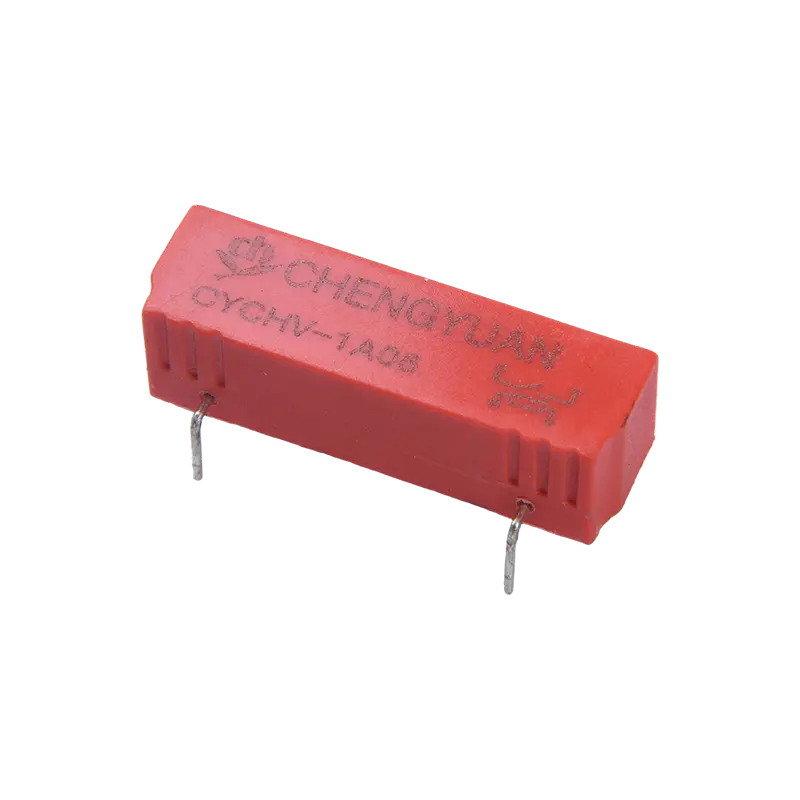

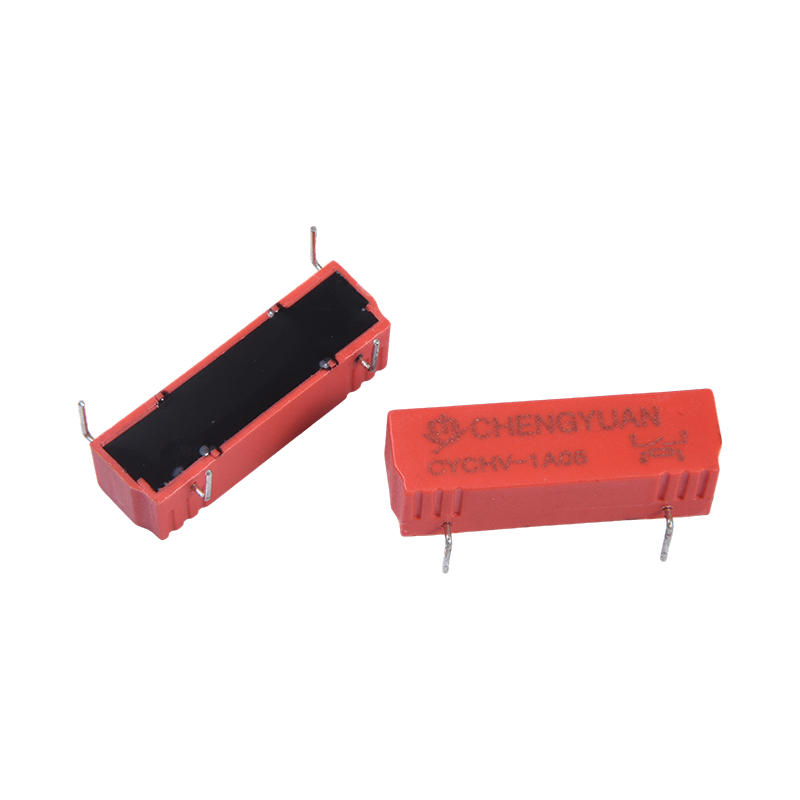

I. Tuotteen rakenne ja asennusominaisuudet
1. Ydinrakenne: Käyttää tiivistettyä lasiputkea magneettista kielikytkinrakennetta, joka käyttää magneettikenttää kielikytkimen toiminnan ohjaamiseen, mikä mahdollistaa korkea- ja matalajännitepiirien tehokkaan eristyksen.
2. Pienikokoinen muotoilu: Kompakti koko, sopii PCB-asennukseen, säästää sisäistä asennustilaa ja helpottaa korkean tiheyden asetteluja;
3. Suorituskyvyn vakaus: Ominaisuudet korkea herkkyys, pitkä mekaaninen käyttöikä ja vahva kestävyys ympäristön häiriöitä vastaan, mikä varmistaa vakaan toiminnan monimutkaisissa työolosuhteissa.
II. Ydintoiminnot ja sovellettavat skenaariot
1. Ydintoiminnot: Tarjoaa suurjännitepiirien eristyksen, kytkennän ja ohjauksen, samalla kun se tarjoaa signaalin havaitsemisen, alhaisen virrankulutuksen hallinnan ja erittäin luotettavia kytkentätoimintoja, jotka sopivat räjähdys-/kosteussuojattuihin sovelluksiin;
2. Uusi energiakenttä: Soveltuu eristyksen havaitsemiseen ja virranhallintajärjestelmiin sähköajoneuvoissa, latauspaaluissa, inverttereissä, energian varastointilaitteissa jne.
3. Testaus- ja instrumentointikenttä: Käytetään instrumenttien, suurjännitevirtalähteiden ja muiden testausalojen suurjänniteeristyssovelluksissa;
4. Muut korkeajänniteskenaariot: Soveltuu automaattisille testauslaitteille (ATE), lääketieteellisille laitteille, aurinkosähköille, tukiasemille ja muille sovelluksille, jotka vaativat korkeajännitteisen eristyksen ja luotettavan kytkennän. IV. Hyödynnä ydinetuja
1. Erittäin korkea jännitevastus: Erinomaiset eristysominaisuudet ja erinomainen jännitteenkestokyky koskettimien ja kelojen välillä varmistavat turvallisen toiminnan suurjänniteympäristöissä.
2. Miniatyrisointi ja suurjänniteyhteensopivuus: Saavuttaa korkeajännitteiset kytkentäominaisuudet kompaktissa koossa, mikä täyttää laitteiden pienentämisen ja suurjännitteen ohjauksen kaksinkertaiset vaatimukset;
3. Laaja valikoima sovelluksia: Kattaa useita suurjännitesovellusalueita, kuten uuden energian, testilaitteet, lääketieteelliset laitteet ja viestinnän, mikä tarjoaa vahvan monipuolisuuden.
4. Pitkä käyttöikä ja korkea luotettavuus: Pitkä mekaaninen käyttöikä, korkea herkkyys ja arvovaltaiset sertifikaatit vähentävät laitteiden ylläpitokustannuksia ja vikariskejä.
| Yhteystiedot |
| Kirjoita | CYCHV |
| Yhteysmateriaali | Rodiumseokset |
| Yhteydenottojärjestely | 1A |
| Kosketusvastus | ≤ 150 mΩ Max. (1A 16 VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| Max. vaihtovirtaa | 1A |
| Max. kytkentäjännite | 1500VAC/1000VDC |
| Max. Kuljetetaan virtaa | 2,5 A |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | ≤ 1,5 ms Max. |
| Vapautusaika | ≤ 0,5 ms Max. |
| eristysvastus | Min 10 000 MΩ (100 VDC:llä, suhteellinen kosteus<45 %) |
| Dielektrinen lujuus | Avointen koskettimien välillä: Vakio3000VDC Korkeapaineinen tyyppi3500VDC |
| Kelan ja koskettimen välillä: 7000VDC |
| Tärinänkestävyys | 10-55Hz, 20g |
| Iskunkesto | 1/2 puolisiniaalto, 11ms, 3 aksiaalinen, 30G |
| Kestävyys | Mekaaninen kestävyys (10800ops./h) | 100000000 kpl (huoneenlämmössä) |
| Sähkökestävyys (360ps./h) | 100 000 toimintoa (huoneenlämpötilassa) |
| Ympäristön lämpötila | -40 ℃ ~ 105 ℃ |
| Paino | Noin 4,5 g $ $ |
| Kelan tiedot (20 ℃) |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 5 | 40 | 120 | 0.2 | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä käämin suurinta sallittua jännitettä yli 10 minuuttia, jotta voit välttää thd-kelan ylikuumenemisen.

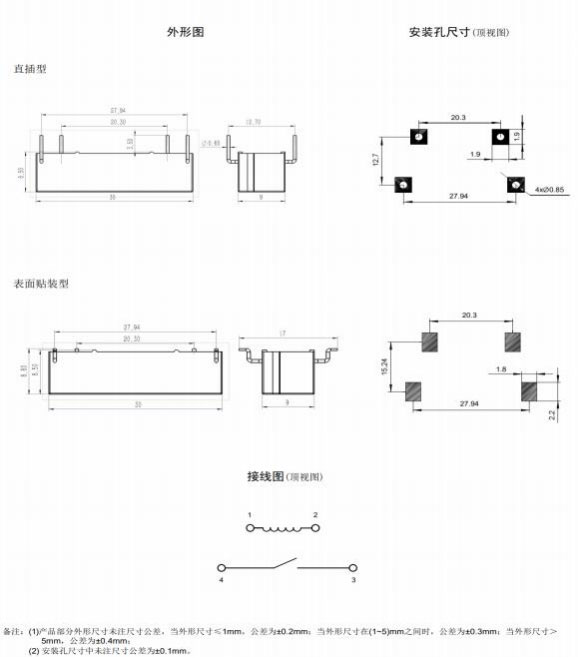

Ulkomitta, kytkentäkaavio, piirilevyn asettelu (yksikkö:mm)
Tilaustiedot
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1: Tyyppi: CYCHV
2: Napojen määrä: 1-1 napa
3: Yhteydenottojärjestely: A Alkaen A
4: Nimellisjännite: 5,12,24 VDC
5： Asennusmuoto:（THT) ; S (SMT)
6: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero Erityisvaatimus
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme pystyneet arvioimaan kaikkia tehokkuutta ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
sopiva tuote omaan käyttötarkoitukseensa. Suljettujen releiden tapauksessa avaa kotelon tuuletusaukko asennuksen ja puhdistuksen jälkeen ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin päättää, mitä tuotetta tulisi käyttää.
