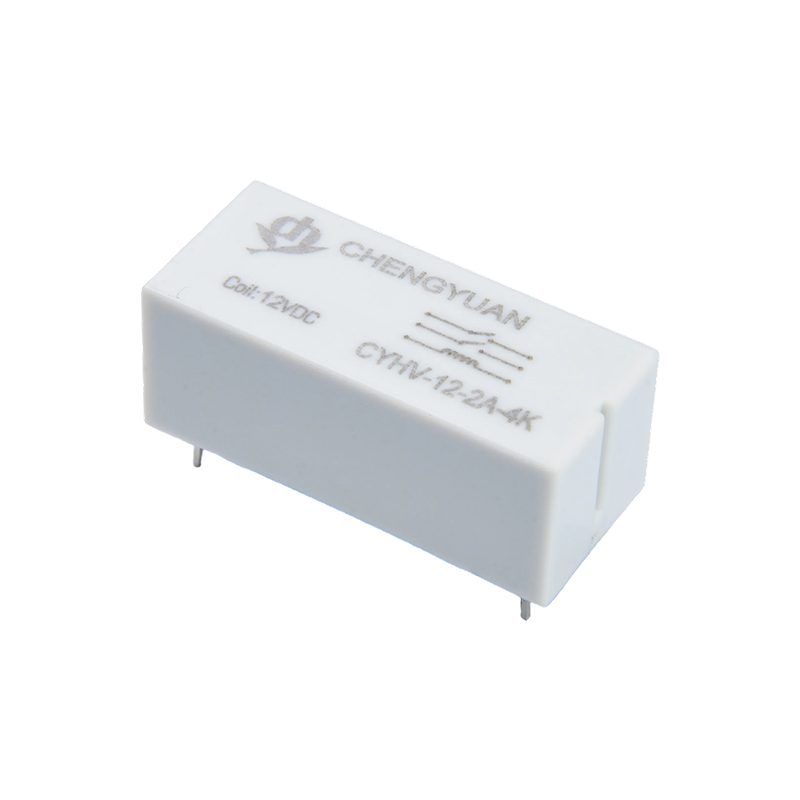

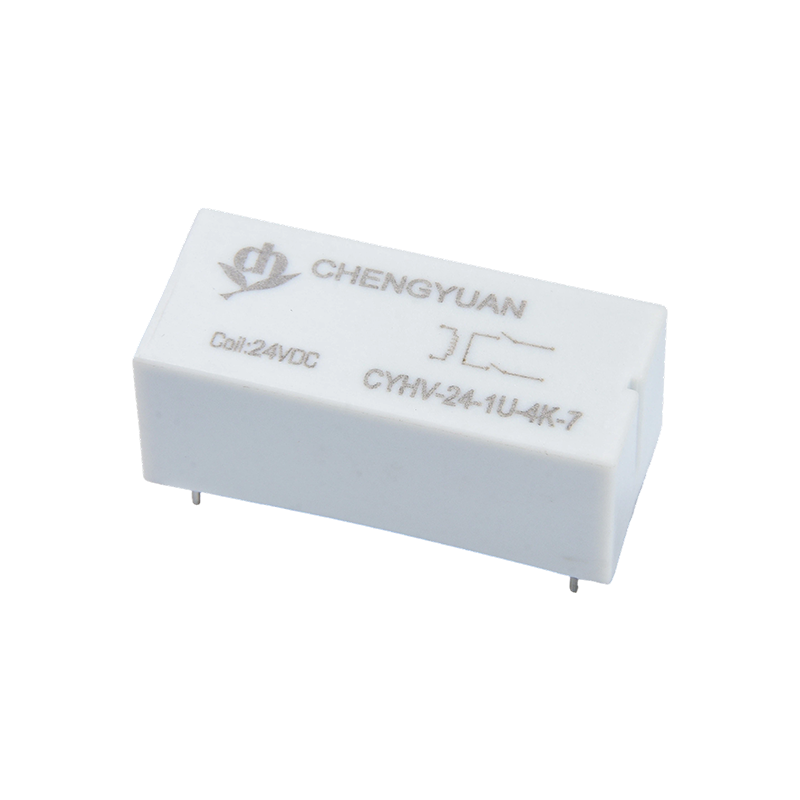

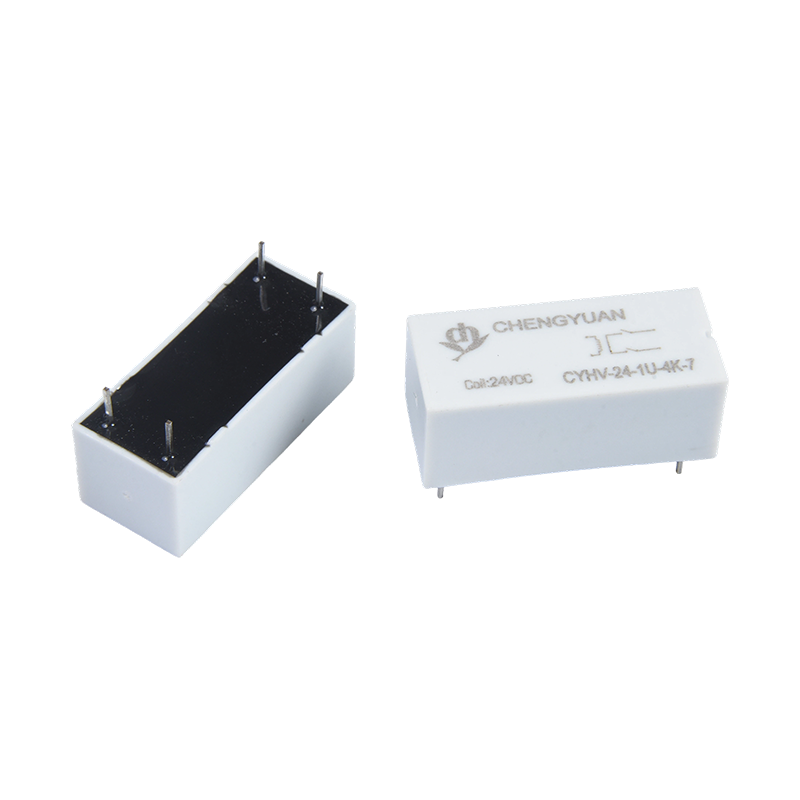

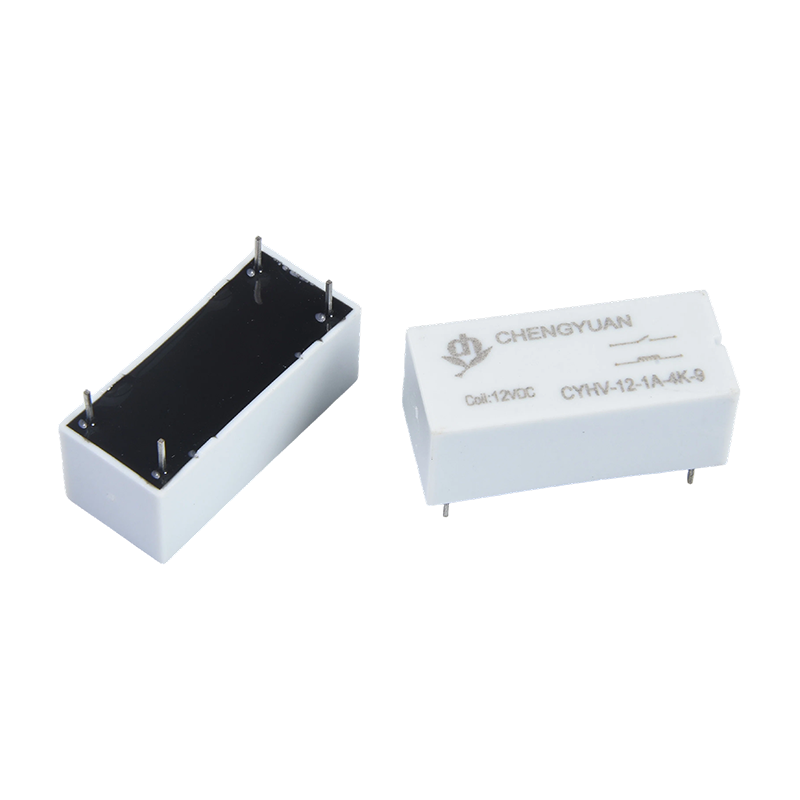

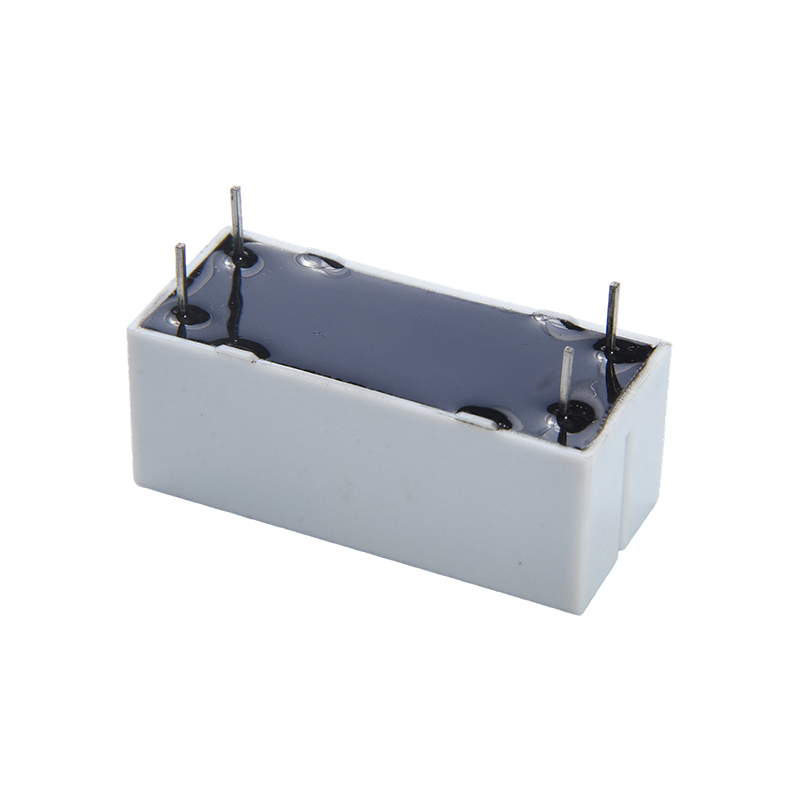

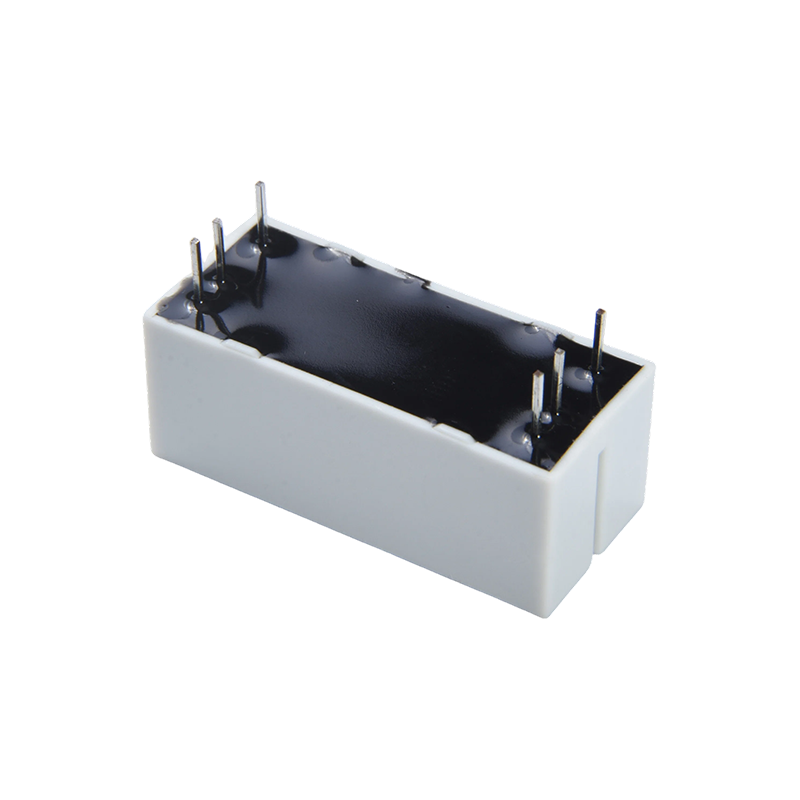

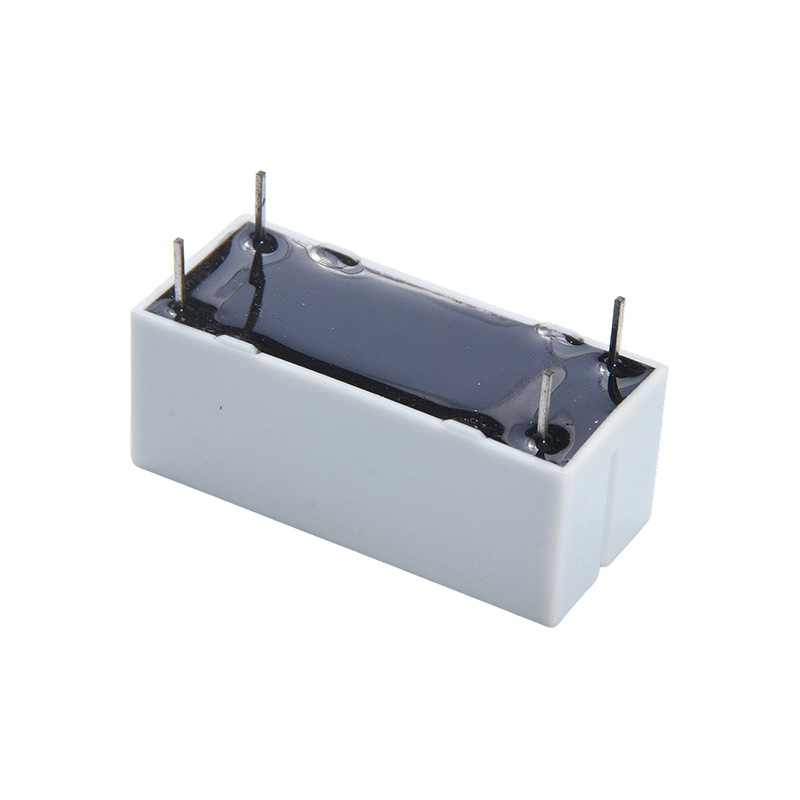

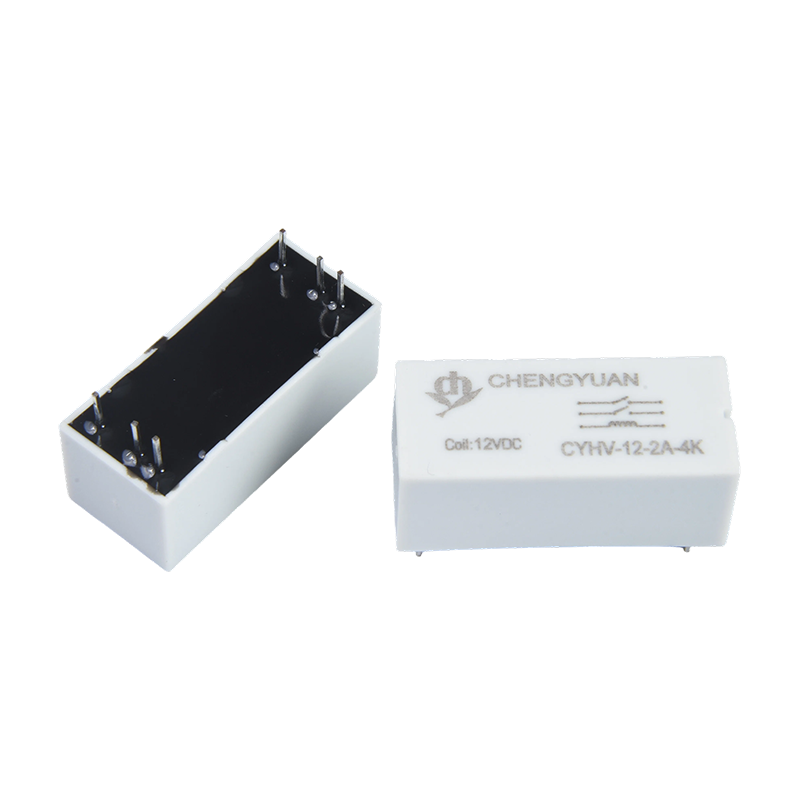

Tuotteen edut:
Ultra-High Voltage Isolation: Kestää jännitteen koskettimien välillä jopa 6000 V, mikä tarjoaa erinomaiset korkeajännitteiset eristysominaisuudet PCB-tason releille, mikä estää tehokkaasti korkeajännitteiset häiriöt.
Korkean jännitteen pienvirran kytkentä: Optimoitu kytkemään heikkoja virtoja korkeajännitteellä (esim. 10 mA @ 1500 VDC) tai tavanomaisia virtoja matalalla jännitteellä (esim. 1A @ 30 VDC) selkeästi määritellyllä sovellusalueella.
Sinetöity pitkäikäinen rakenne: Reed-kytkin on tiivistetty inertillä kaasulla, jossa ei ole liikkuvia kuluvia osia, mikä johtaa äärimmäisen pitkään mekaaniseen käyttöikään ja ympäristön pölyä ja kosteutta vastaan.
Tärkeimmät ominaisuudet:
Monitasoiset kuormitustiedot: Tukee erilaisia kuormitusolosuhteita: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, jotka sopivat sekä korkeajännitteiseen mikrovirtaan että pienjännitteiseen tavanomaiseen virtaskenaarioon.
Erittäin herkkä kela: Alhainen kelan käyttövirrankulutus, yhteensopiva 3–24 VDC:n pienjänniteohjaussignaalien kanssa, ohjattavissa helposti suoraan integroiduista piireistä.
Kompakti piirilevyn asennus: Miniatyyri paketti, juotettu suoraan piirilevyyn, säästää tilaa ja sopii korkeatiheyksisten instrumenttien sisäisiin asetteluihin.
Nopea vastaus: Nopea reed-kytkintoiminto ja lyhyt kytkentäaika täyttävät instrumenttien signaalinäytteistyksen ajoitusvaatimukset.
Pääsovellukset:
Turvallisuusvalvontalaitteet: Käytetään korkeajännitteisen signaalin näytteenotossa tai testipiirin kytkemisessä eristysmonitoreissa, kestävyysjännitetestareissa ja vikakaaren ilmaisimissa.
Tarkkuusinstrumentit: Integroitu korkean tarkkuuden virtalähteisiin, mittareihin ja lääketieteellisiin kuvantamislaitteisiin (kuten röntgensäteen suurjännitegeneraattorin ohjaukseen) korkeajännitteisen eristyksen ja signaalin vaihtamiseksi.
Tietoliikenne ja teollisuusohjaus: Käytetään luotettavana eristys- ja kytkentäkomponenttina tietoliikenneliitännöissä ja PLC-suurjännitetulomoduuleissa, jotka vaativat korkean potentiaalin eristyksen.
Uudet energiajärjestelmät: käytetään aurinkosähköinvertterien ja akunhallintajärjestelmien (BMS) jännitteen näytteenottoeristyspiireissä.
| Yhteystiedot |
| Kirjoita | CYHV |
| Yhteysmateriaali | sähkölevy Ir Rh |
| Yhteydenottojärjestely | 1A; 2A; 1U |
| Kosketusvastus | 1A/2A: 150mΩ Maks. (1A 16VDC) 1U:150mΩ*2 Maks. (1A 16VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 100W |
| Max. kytkentävirta | 1A |
| Max. kytkentäjännite | 1000VDC |
| Max. Kantava virta | 2,5 A |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 1 ms Max. (Ei diodia) |
| Vapautusaika | 0,3 ms Max. (Ei diodia) |
| eristysvastus | Min 100 MΩ (100 VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: (1A/2A)4000VAC, (1U)6000VDC |
| Kelan ja koskettimen välillä: (1A/2A)4000VAC, (1U)6000VDC |
| Tärinänkestävyys | Tuhoisa | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkestävyys | Toimiva | 10 G min |
| Tuhoisa | 10 G min |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 100000000 operaatiota (huoneenlämmössä) |
| Sähköinen kestävyys (360 op./h) | 1000000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -10 ℃ ~ 65 ℃ (ei kondensaatiota) |
| Paino | Noin 10g |
| Kelan tiedot (20 ℃) |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 5 | 33.3 | 150 | 0.166 | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä suurinta sallittua jännitettä kelaan yli 10 minuuttia välttääksesi kelan ylikuumenemisen.

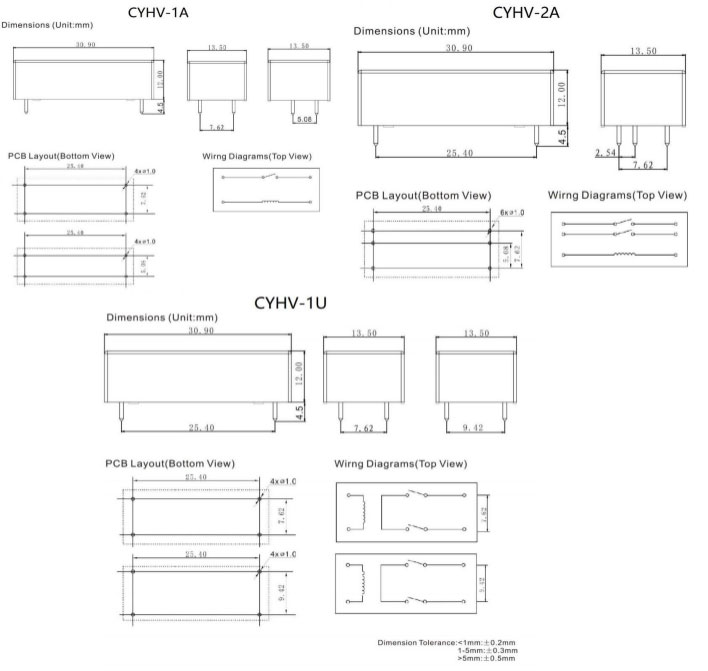

Ulkomitta, kytkentäkaavio, piirilevyn asettelu (yksikkö: mm)
Tilaustiedot
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1: Tyyppi: CYHV
2: Napojen määrä: 1-1 napa
3: Yhteydenottojärjestely: A Aloittaja A ; U Alkaen U
4: Nimellisjännite: 5,12,24 VDC
5: Jalkojen etäisyys: 5-5,08; 7-7,62; 9–9.42
6: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero Erityisvaatimus
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
sopiva tuote omaan käyttötarkoitukseensa. Suljettujen releiden tapauksessa avaa kotelon tuuletusaukko asennuksen ja puhdistuksen jälkeen ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin päättää, mitä tuotetta tulisi käyttää.
