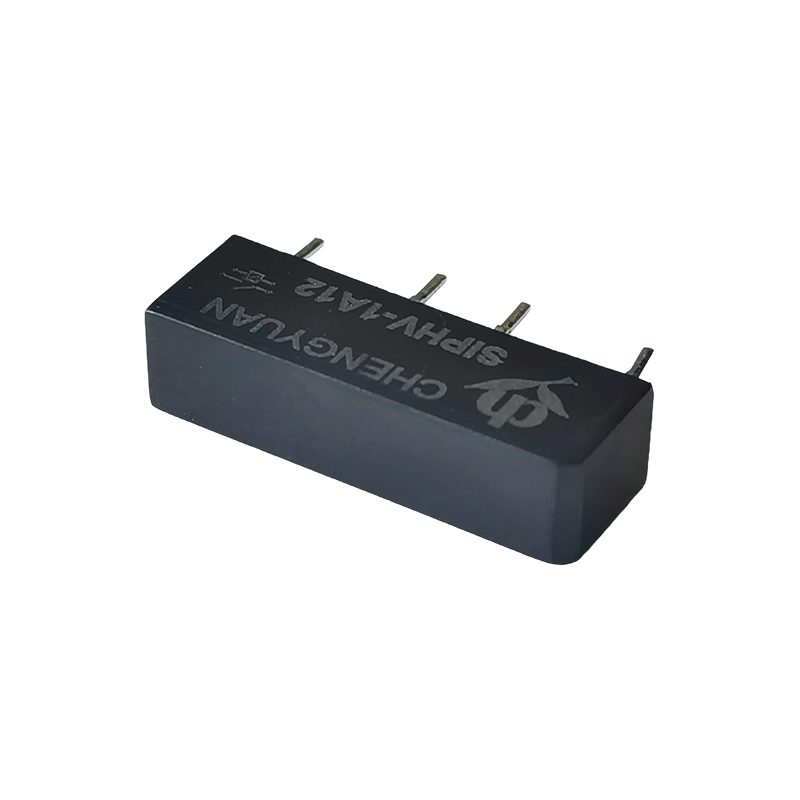

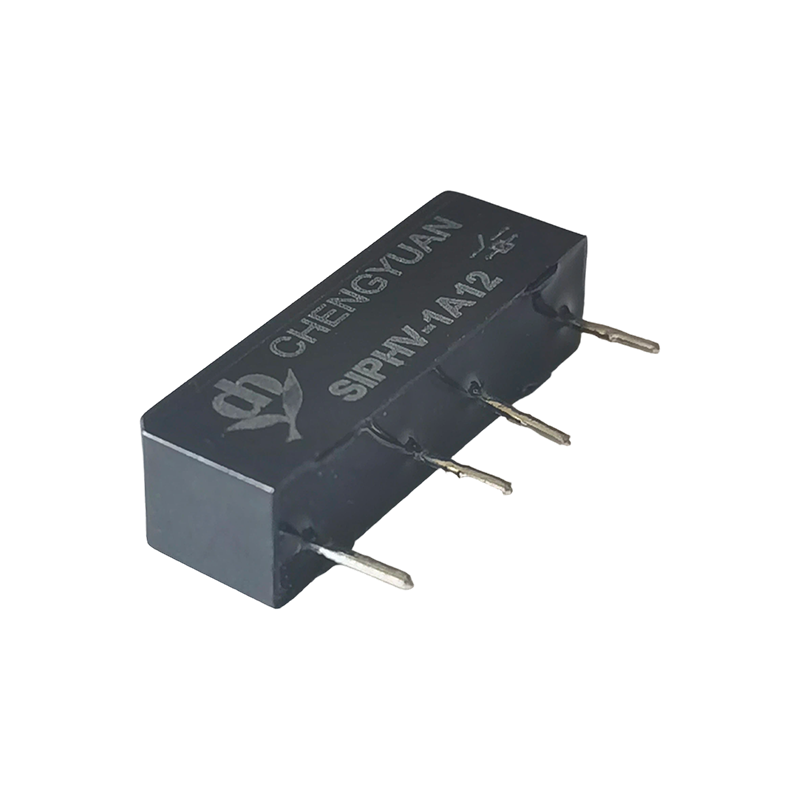

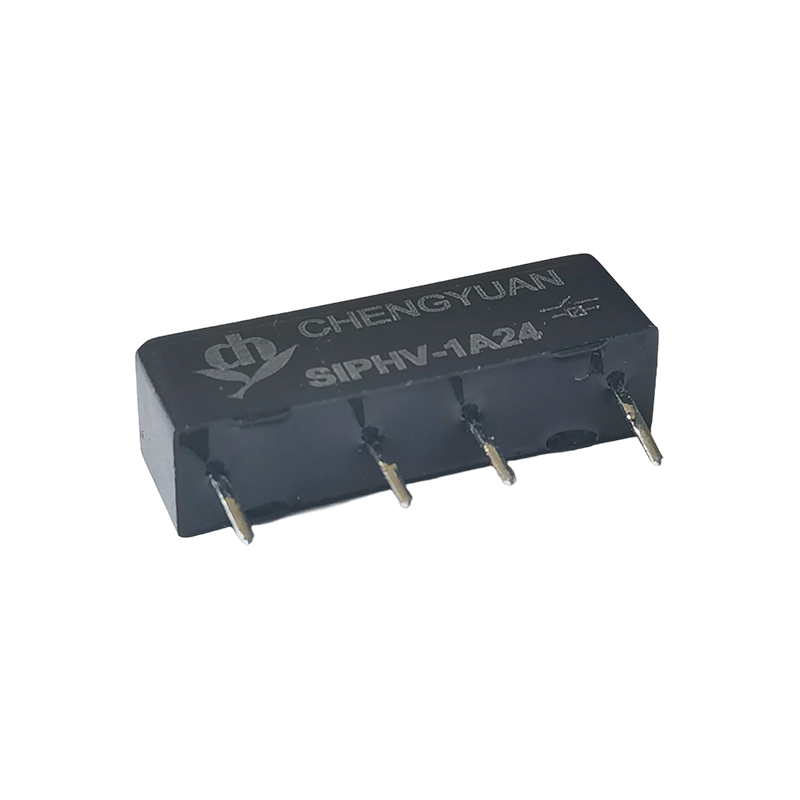

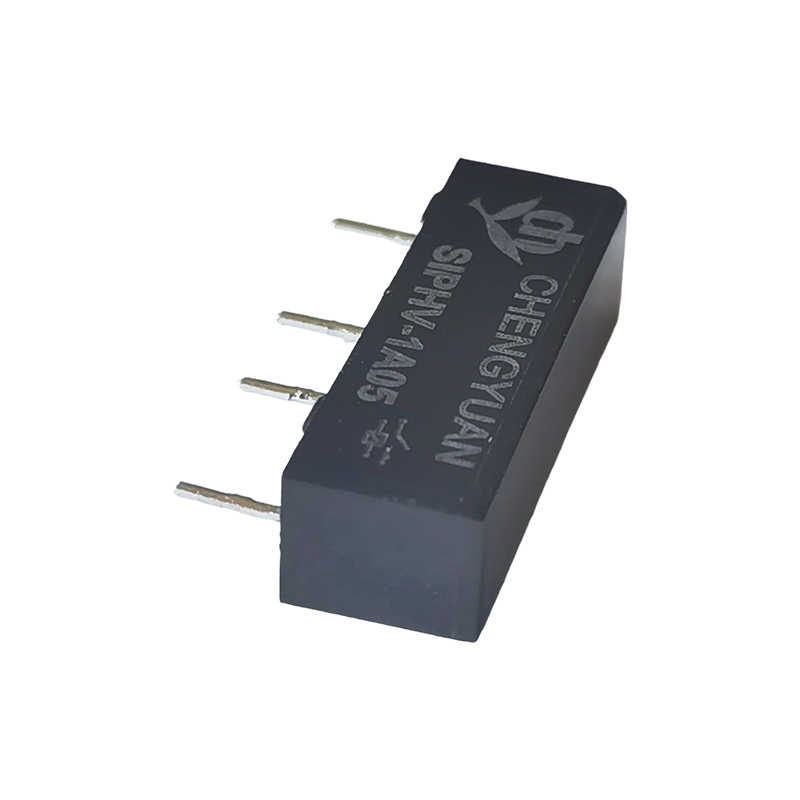

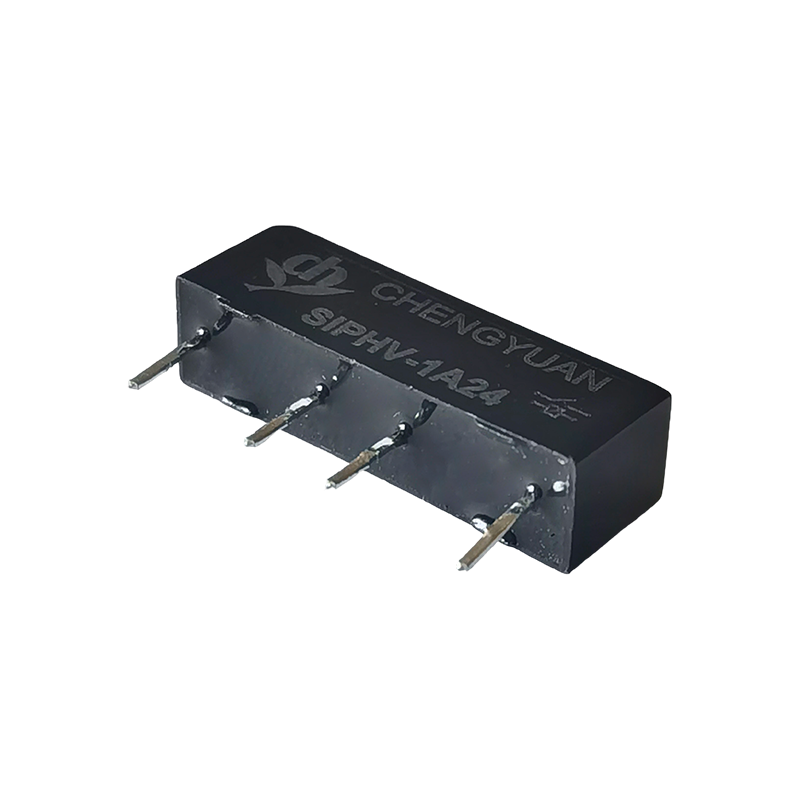

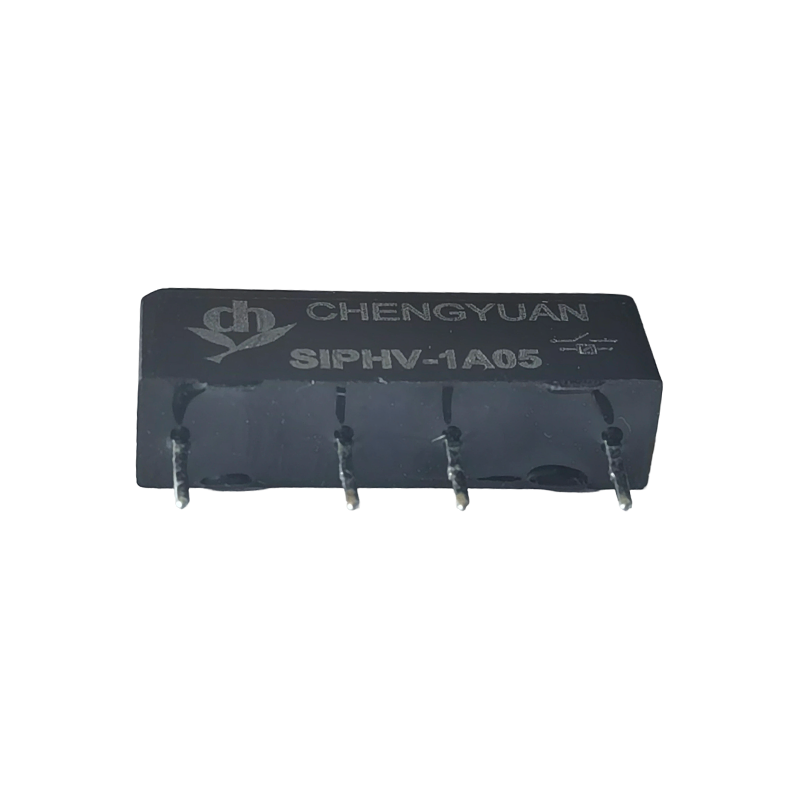

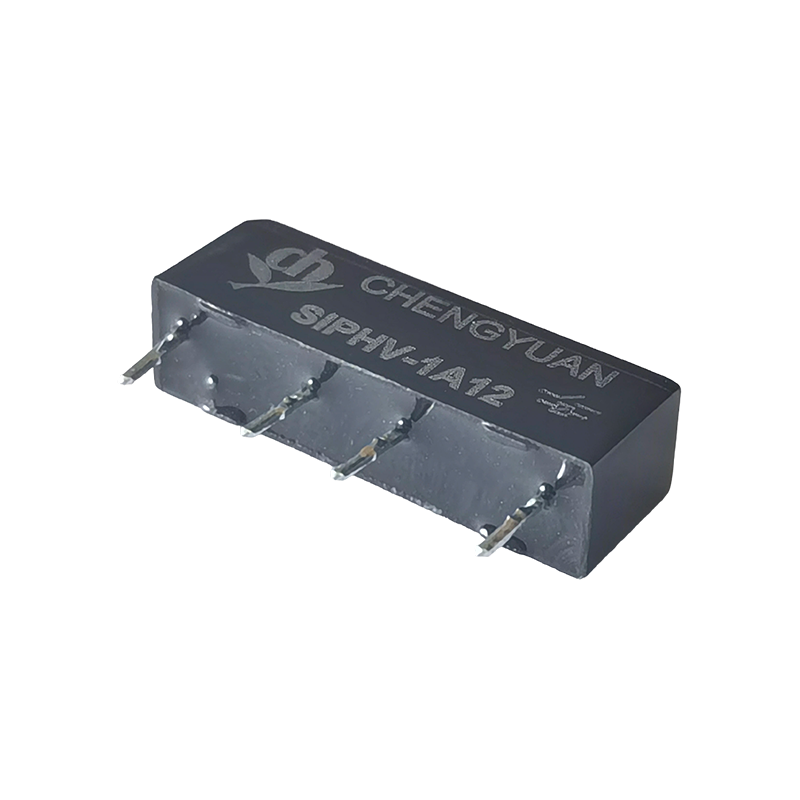

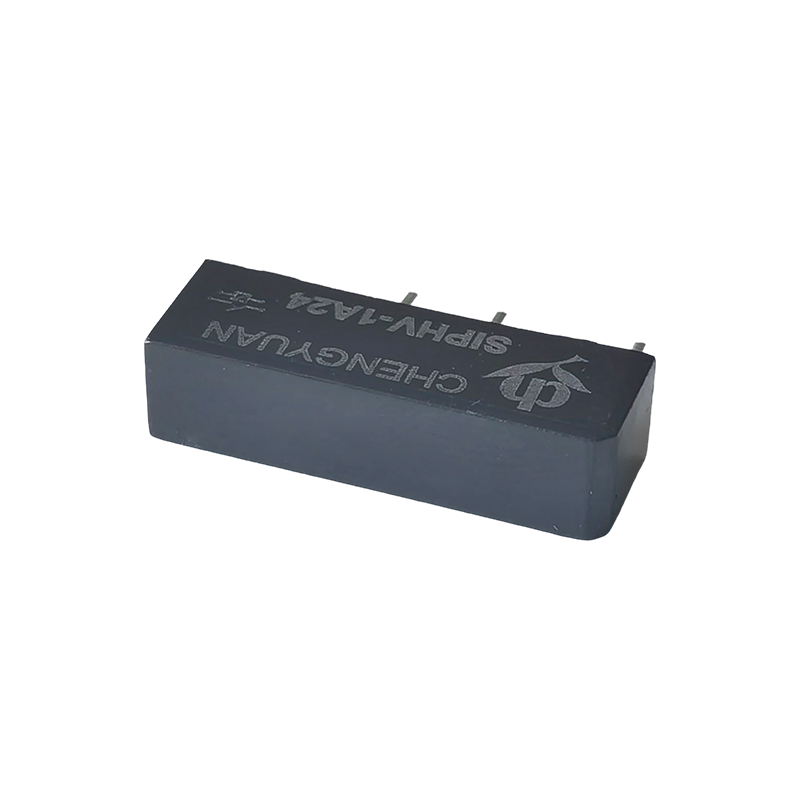

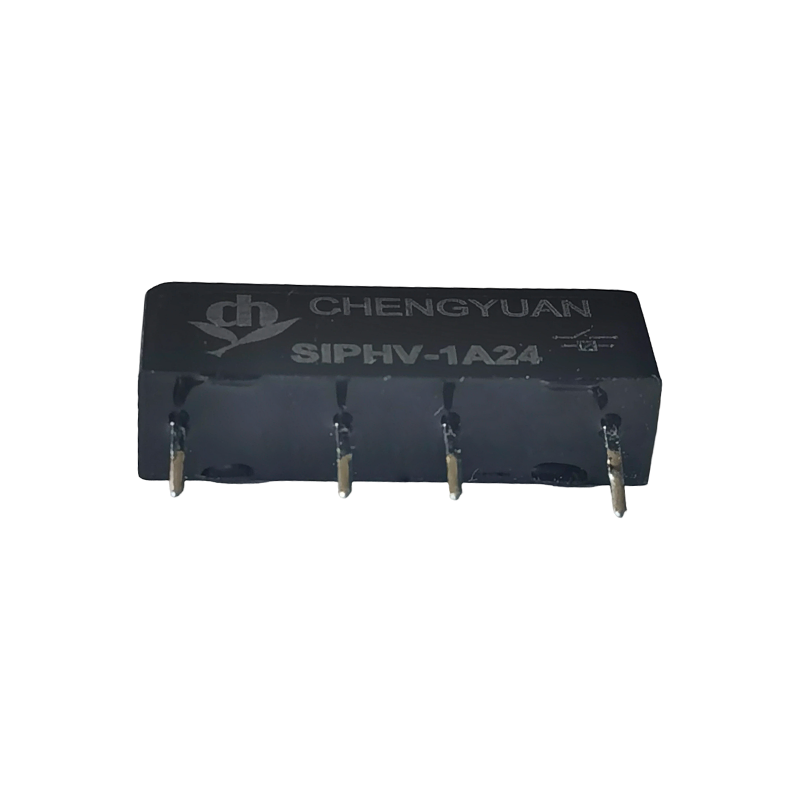

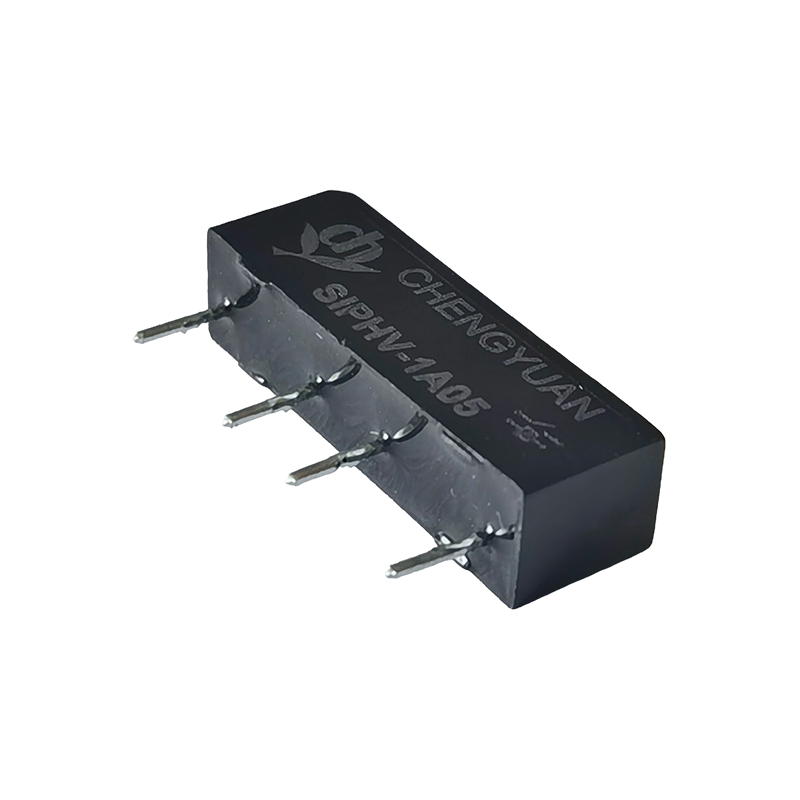

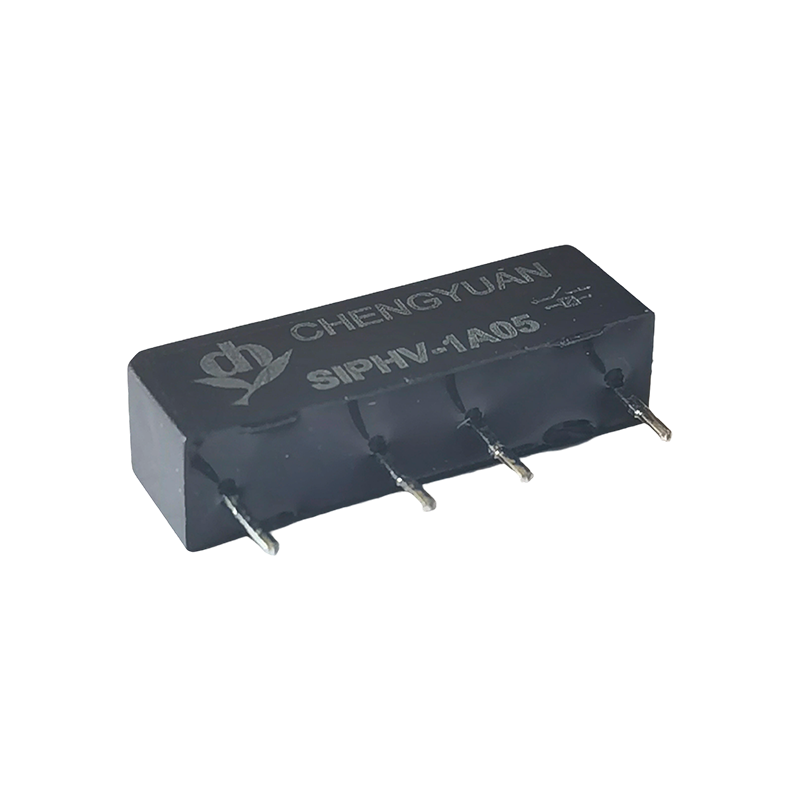

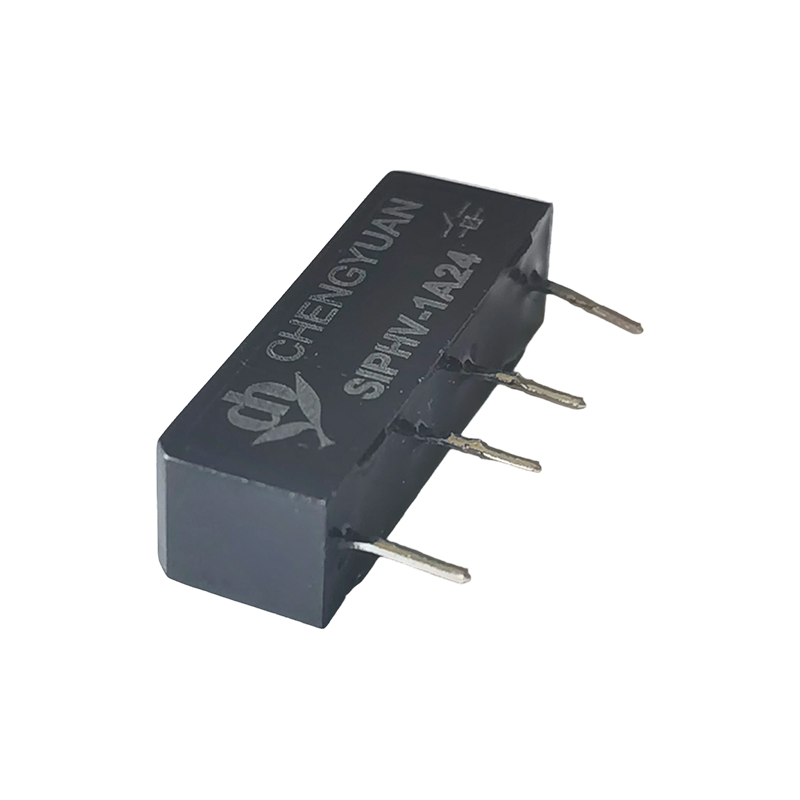

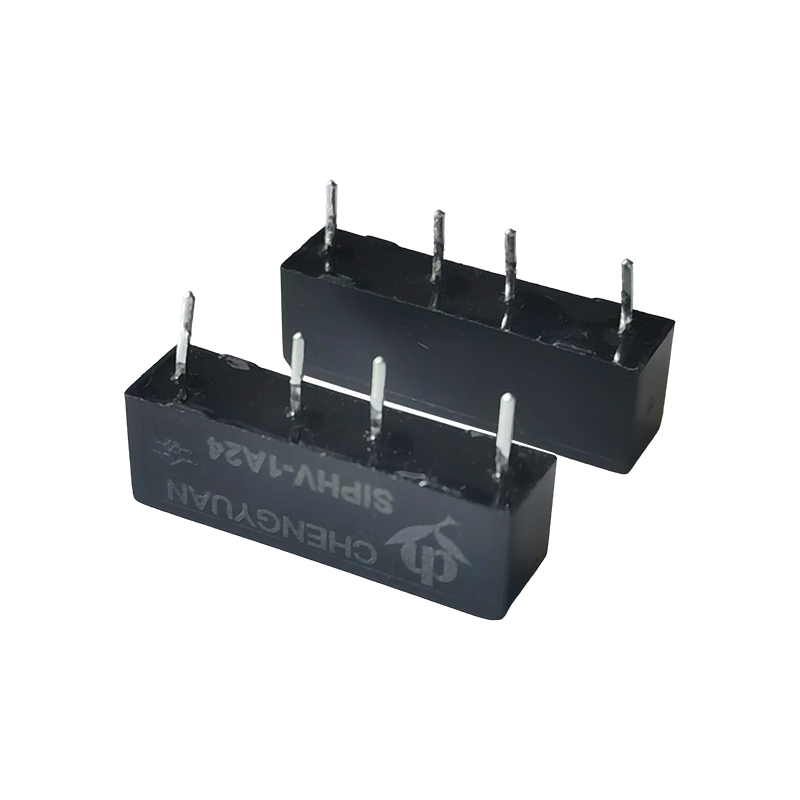

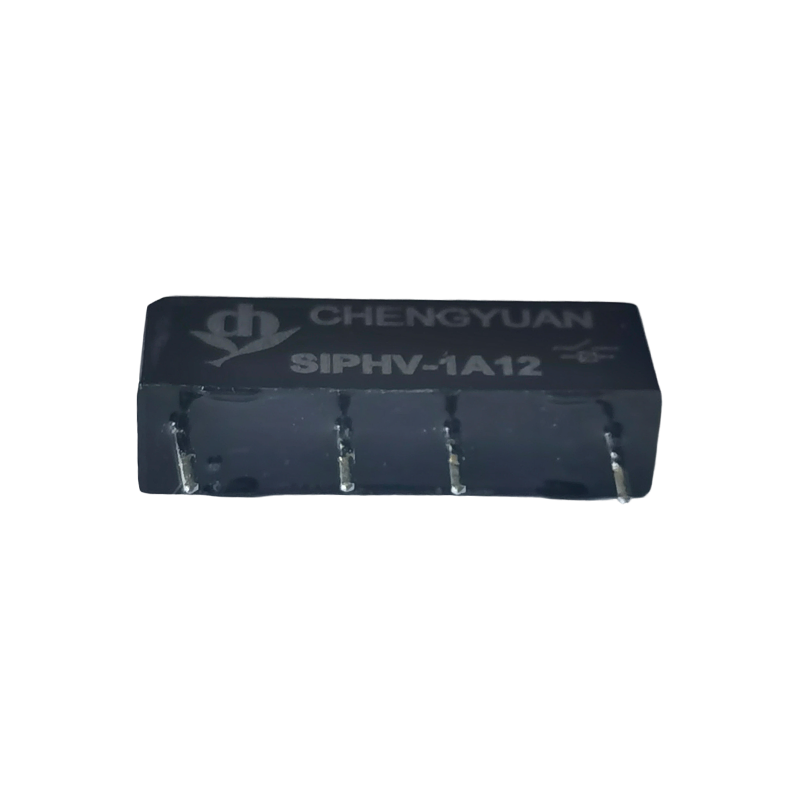

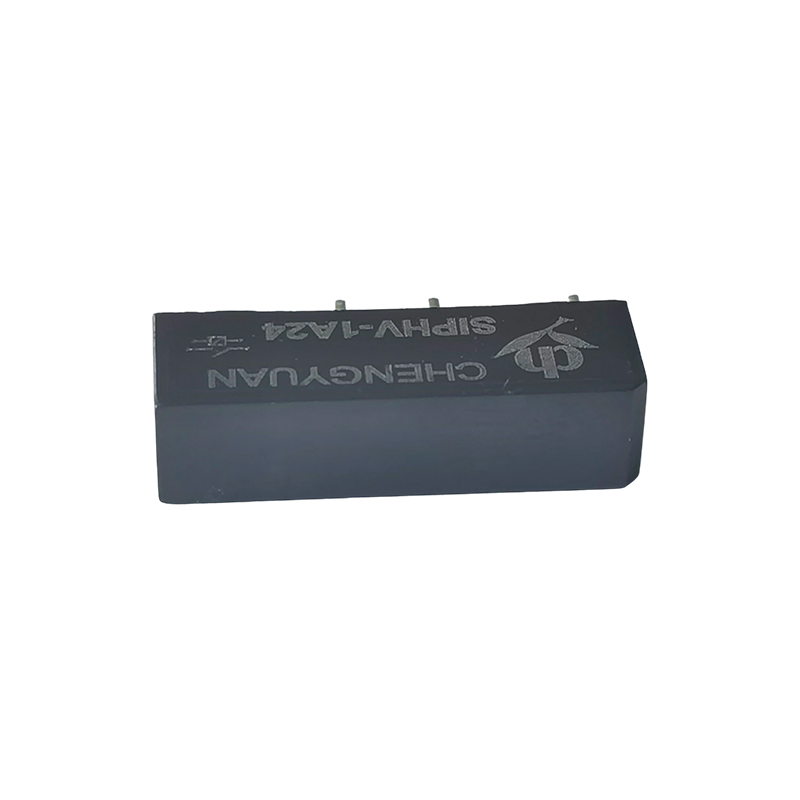

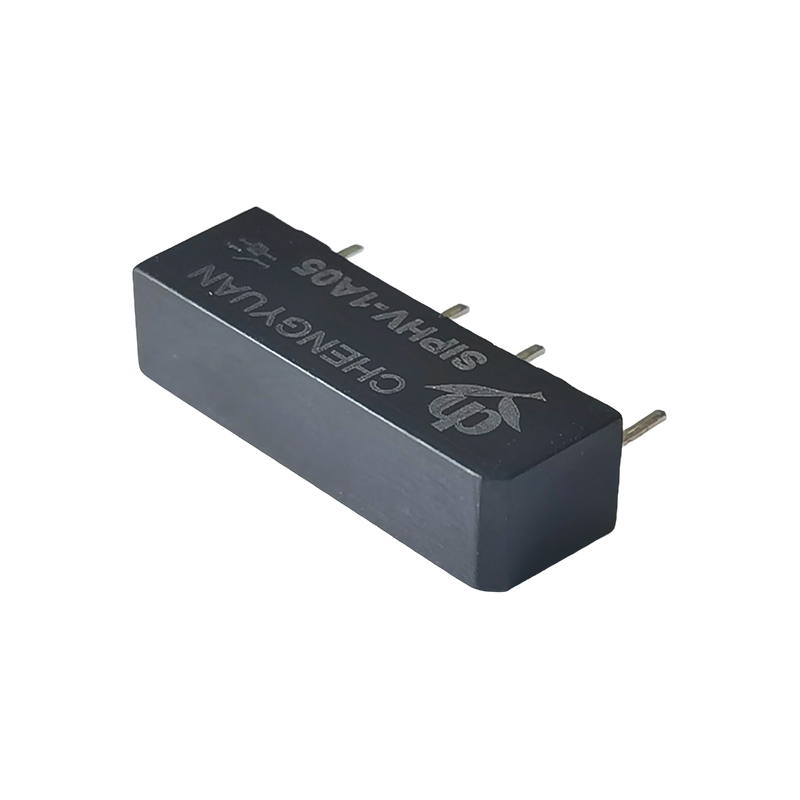

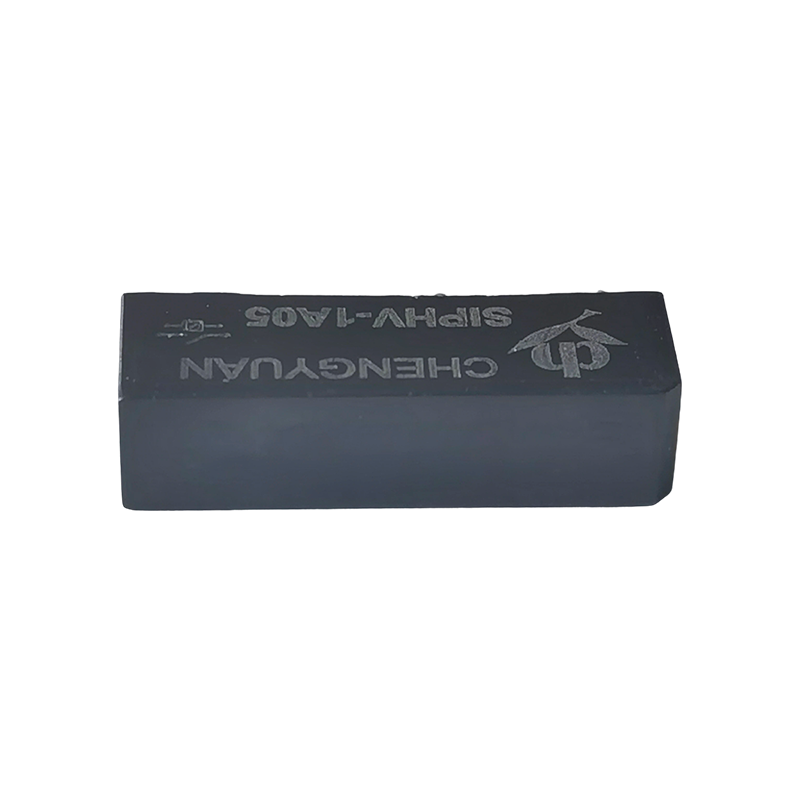

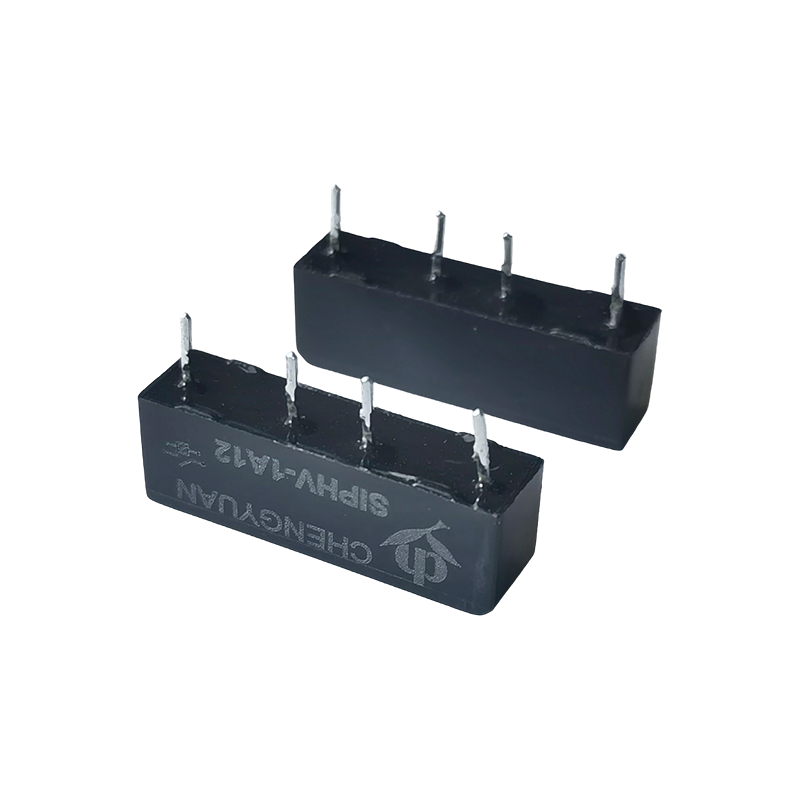

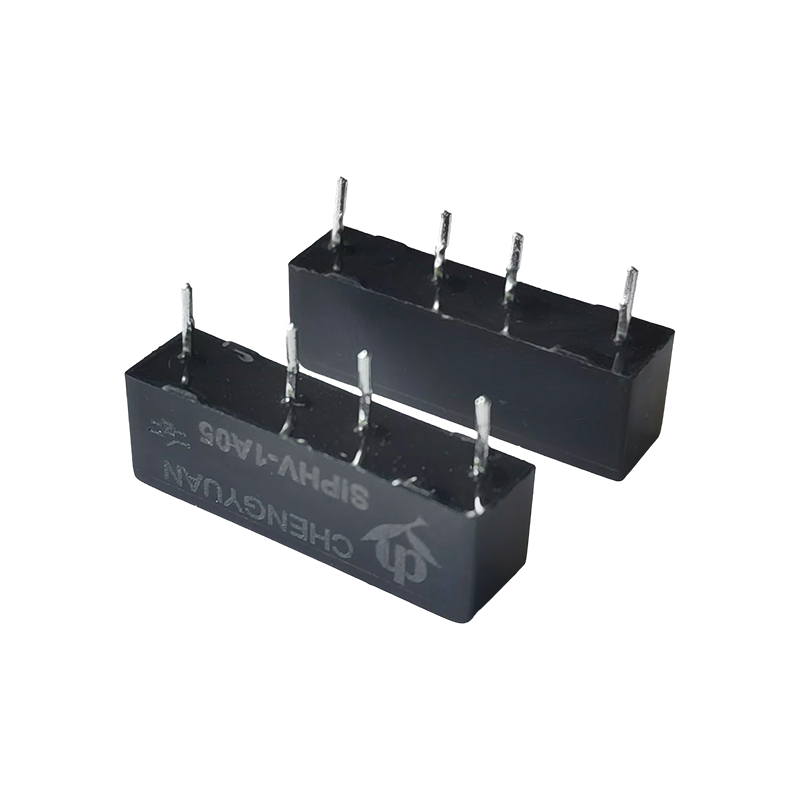

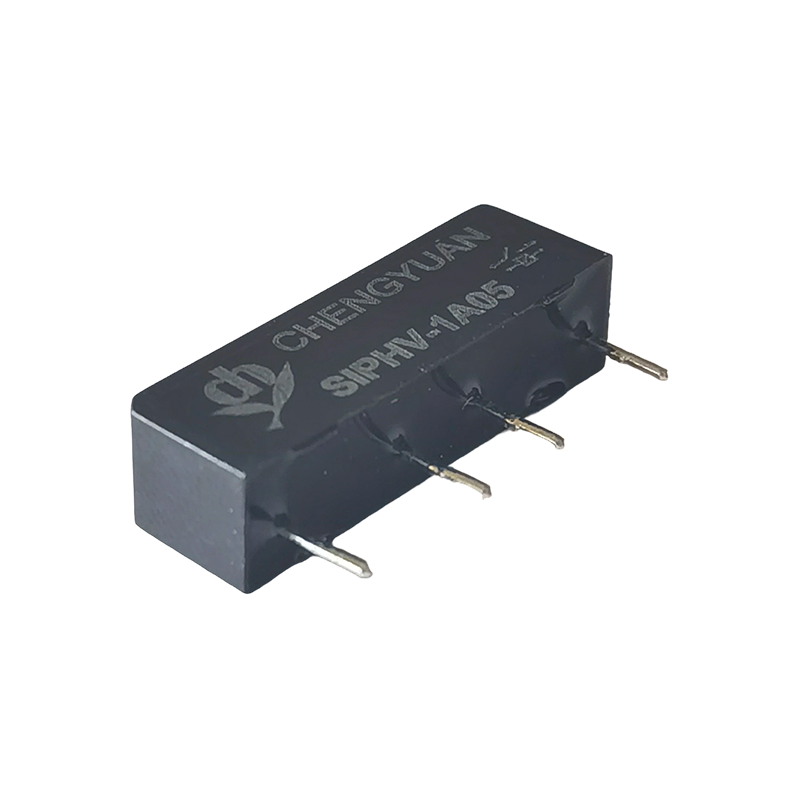

Tuotteen ominaisuudet:
Erittäin korkea jännitevastus: Suurin nimellisjännite jopa 4KVDC, joka kestää 1000 VAC huippu/VDC kuormitusta, joka ylittää selvästi tyypillisten releiden jänniteresistanssitason.
Reed-kytkintekniikka: Käyttää kielikytkintä ydinkytkinelementtinä, joka tarjoaa nopean kytkentänopeuden, pitkän käyttöiän ja pienen kosketusvastuksen.
Pienoispakkaus: Kompakti SIP (Single In-line Package) -rakenne säästää merkittävästi piirilevytilaa, mikä helpottaa tiheää asennusta.
Suora PCB-asennus: Suunniteltu erityisesti piirilevyille, mikä varmistaa turvallisen juottamisen ja soveltuvuuden automatisoituun tuotantoon.
Alhainen virrankulutus: Kelan jännitealue 3VDC - 24VDC, helposti integroitavissa erilaisiin pienjänniteohjauspiireihin.
Tyypilliset sovellukset:
Korkeajännitteiset testauslaitteet: Käytetään testauslaitteissa, kuten jännitteenkestotesteissä ja eristystesteissä suurjännitesignaalien kytkemiseen ja eristämiseen.
Lääketieteellinen elektroniikka: Soveltuu lääkinnällisten laitteiden suurjänniteohjausosiin, mikä varmistaa turvallisen eristyksen.
Viestintälaitteet: Käytetään piirimoduuleissa, jotka edellyttävät suurjänniteeristystä tai kytkentää viestintäjärjestelmissä.
Tarkkuusmittauslaitteet ovat avainkomponentti suurjännitesignaalien kytkennässä tarkkuusmittausjärjestelmissä.
Teollisuusautomaatio: Käytetään signaalin siirtoon ja suojaamiseen suurjänniteohjauspiireissä.
| Yhteydenottoluokitus |
| Yhteydenottojärjestely | 1A; |
| Yhteydenottoluokitus | 100 W (maks. kytkentäjännite 350 VDC, 300 VAC) |
| Suurin kytkentäjännite | 1000VAC huippu/VDC |
| Suurin kytkentävirta | 1.0A |
| Max kantovirta | 2,5A |
| Elinajanodote | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| Kelaparametri |
| Kelan jännite (VDC) | Kelan vastus Ω± 10 % | Normaali virta (mA) | Vapauta jännite VDC (min) (8 % nimellisjännitteestä) | Poimintajännite VDC (max) (75 % nimellisjännitteestä) |
| Arvioitu | Max |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Varoitus:1, Nimellisjännitettä pienemmän kelajännitteen käyttö vaarantaa releen toiminnan.
2, Nosto- ja vapautusjännite ovat vain testaustarkoituksiin, eikä niitä saa käyttää suunnitteluperusteina.
| Toimintatila |
| Kosketusvastus | 150mΩ |
| Jakojännite | Kela kontakteihin | 4000VDC |
| Yhteyden yli | 4000VDC |
| Eristysvastus | Avaa kontaktit 1X1011Ω MIN. Koskettimet kelaan 1X1011Ω MIN. |
| Kapasitanssi | Avoimen kontaktin yli | 1.0pF |
| Avaa kosketin kelaan | 2.0pF |
| Toiminta-aika | 1,0 ms |
| Julkaisuaika | 0,25 ms |
| Käyttölämpötila | -40 ℃ - 85 ℃ |
| Varastointilämpötila | -40 ℃ - 105 ℃ |
| Juotoslämpötila | 5 sek. max 260℃ |

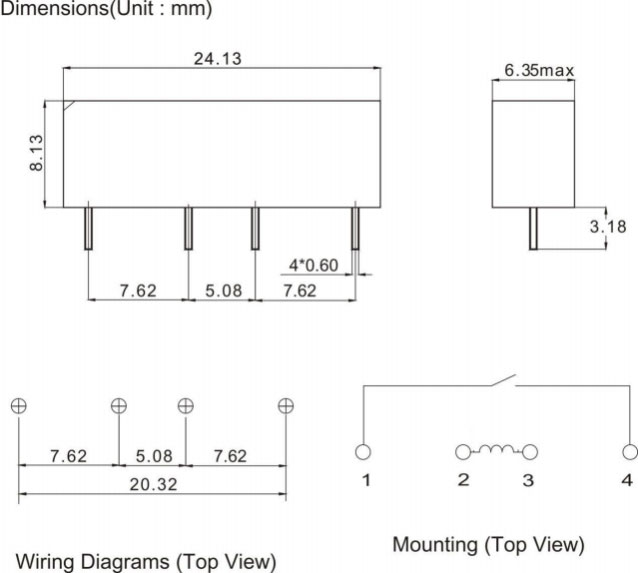

Mitat (mm)
| Tilaustiedot |
| SIPHV - 1A 12 1 3 |
| 1. Osanumero: SIPHV 2. Yhteydenottolomake:1A 3. Kelan nimellisjännite (VDC): DC: 5,12,24 |
