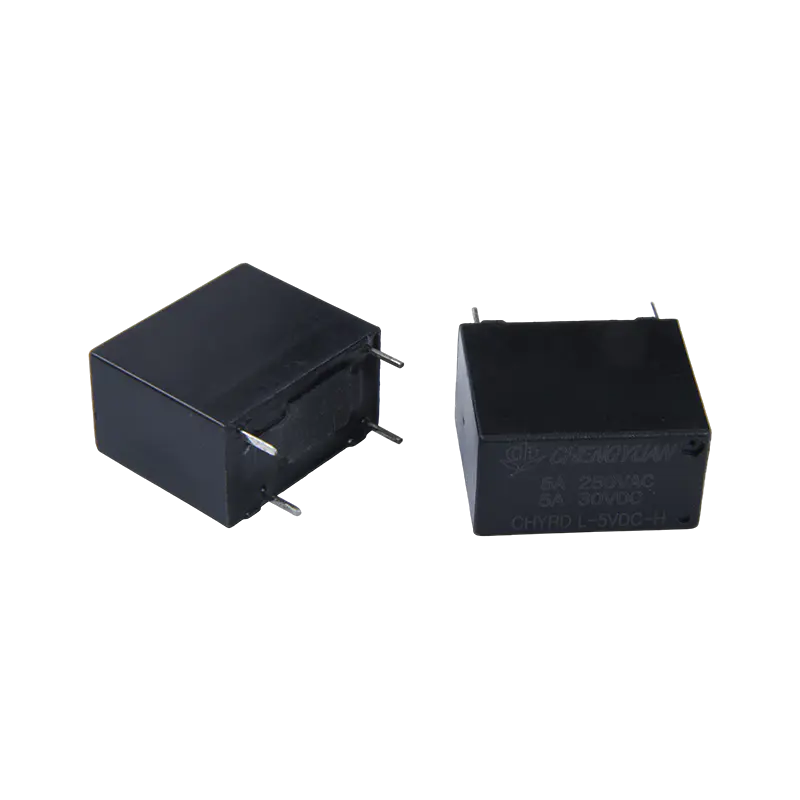

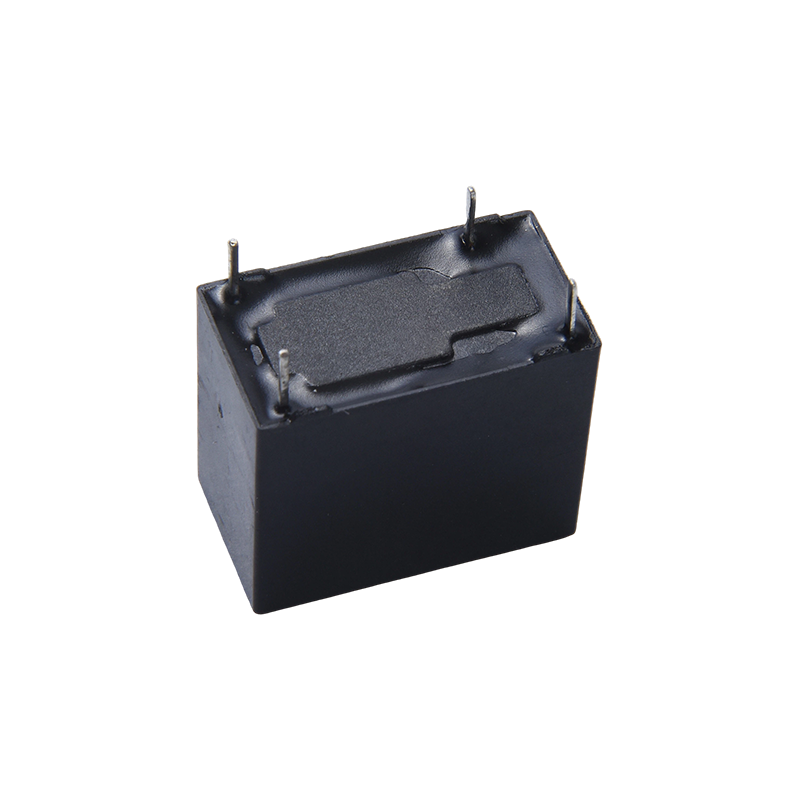

Tuotteen edut:
Useita kuormitusmäärityksiä: Tarjoaa erilaisia kosketusvirtavaihtoehtoja (5A/10A/16A/20A), mikä mahdollistaa sopivimman kuormituskapasiteetin joustavan valinnan erityisten käyttöskenaarioiden perusteella.
Yhteensopivuus suuritiheyksisten asennusten kanssa: Kompakti rakennesuunnittelu, joka on optimoitu erityisesti suuritiheyksisiin asennusympäristöihin, mikä auttaa parantamaan piirilevytilan käyttöä.
Vahva monipuolisuus: Yleiskäyttöisenä releenä se soveltuu laajasti erilaisiin teollisuuden ohjaus- ja kodinkonepiireihin.
Vakaa koskettimen kytkentä: Kytkee piirit luotettavasti päälle ja pois, mikä varmistaa laitteiden toiminnan vakauden.
Sen pääsovelluksia ovat automaattinen säätö, turvasuojaus ja piirikytkentä.
Kodinkoneiden alalla 32F-relettä käytetään laajalti ilmastointilaitteissa, riisinkeittimissä, jääkaapeissa ja steriloijissa tehonsäädön ja ylikuormitussuojauksen saavuttamiseksi.
Sitä käytetään myös yleisesti toimistolaitteissa ja audiovisuaalisissa laitteissa signaalin kytkemiseen ja jännitteen säätelyyn.
Teollisuuden ohjaus, turvajärjestelmät ja autoelektroniikka (kuten autojen ilmastointi ja tehonhallinta) ovat toinen tärkeä sovellusalue, joka täyttää ylijännitekestävyyden ja pitkän aikavälin luotettavuuden vaatimukset.
Yhteystiedot
| Kirjoita | CHYRD |
| Yhteysmateriaali | Hopeaseos: AgSnO2In2O3, AgSnO2, AgNi |
| Kosketusvastus | 100 mΩ Max. (1A 6VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 5A/10A 250VAC, 10A 125VAC/30VDC, 16A 250VAC |
| Max. vaihtovirtaa | 20A |
| Max. kytkentäjännite | 250VAC/30VDC |
| Max. virran kytkentä | 2500VA/300W |
| Min. vaihtokuorma | 6V 1A |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 10 ms Max. (Ei diodia) |
| Vapautusaika | 5 ms Max. (Ei diodia) |
| eristysvastus | Min. 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 1000 VAC, 50/60 Hz 1 minuutin ajan |
| Kelan ja koskettimen välillä: 4000VAC, 50/60Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkestävyys | Toimiva | 10 G min. |
| Tuhoisa | 100 G min. |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 10 000 000 kpl (huoneenlämmössä) |
| Sähköinen kestävyys (360 op./h) | 100 000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 4,6 g |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 3 | 150 | 20 | Noin 0,45 W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Noin 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä käämin suurinta sallittua jännitettä yli 10 minuuttia, jotta voit välttää kolmannen kelan ylikuumenemisen.

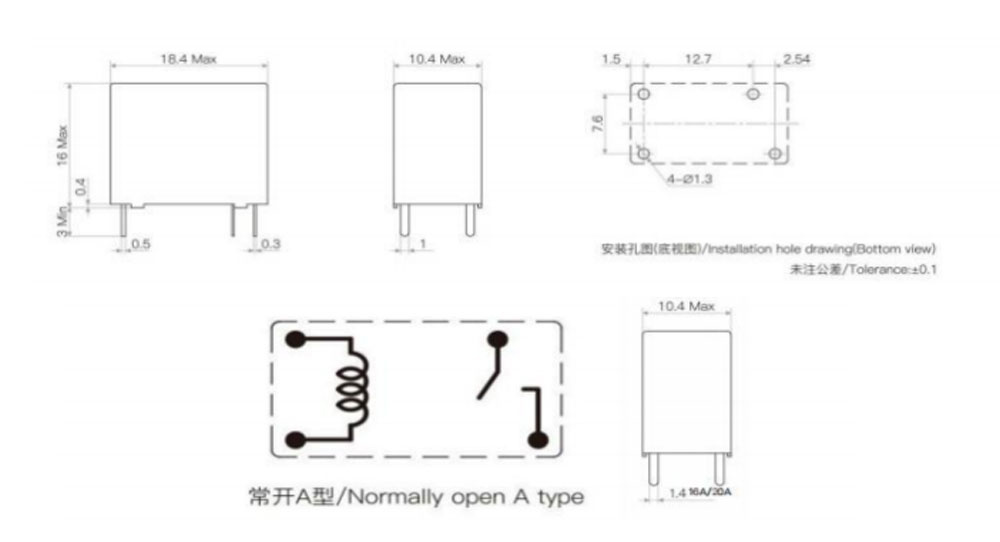

Ääriviivamitta, kytkentäkaavio, piirilevyn asettelu (yksikkö:mm)

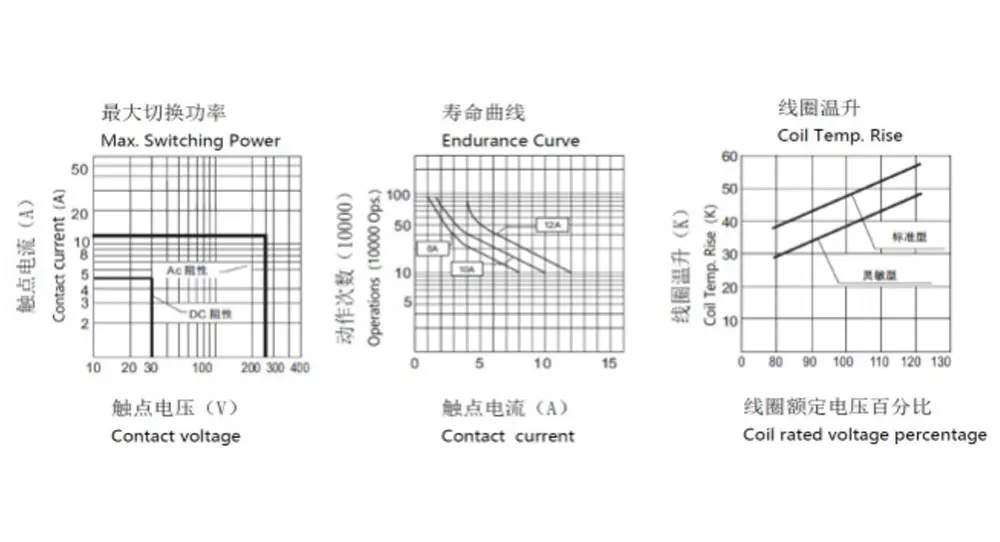

Ominaiset käyrät
Tilaustiedot
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 5 6 7 8
1: Tyyppi: CHYRD
2: Napojen määrä: 1–1 napa
3: Yhteydenottojärjestely: A–A
4: Nimellinen jännite: 3,5,6,9, 12, 18,24VDC
5: Kotelon väri: B-musta
6: kela virta: D-0,45 W L-0,2 W
7: Suojaava rakenne: S-Flux-suojattu,
SH- Suljettu tyyppi pestävä
8: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero Erityisvaatimus
Vuonkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pölyä jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun vuonkestävät releet on asennettu piirilevylle.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
Omaan käyttöön sopiva tuote. Suljetuille releille avaa asennuksen ja puhdistuksen jälkeen kotelon tuuletusaukko ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin määrittää käytettävä tuote.
