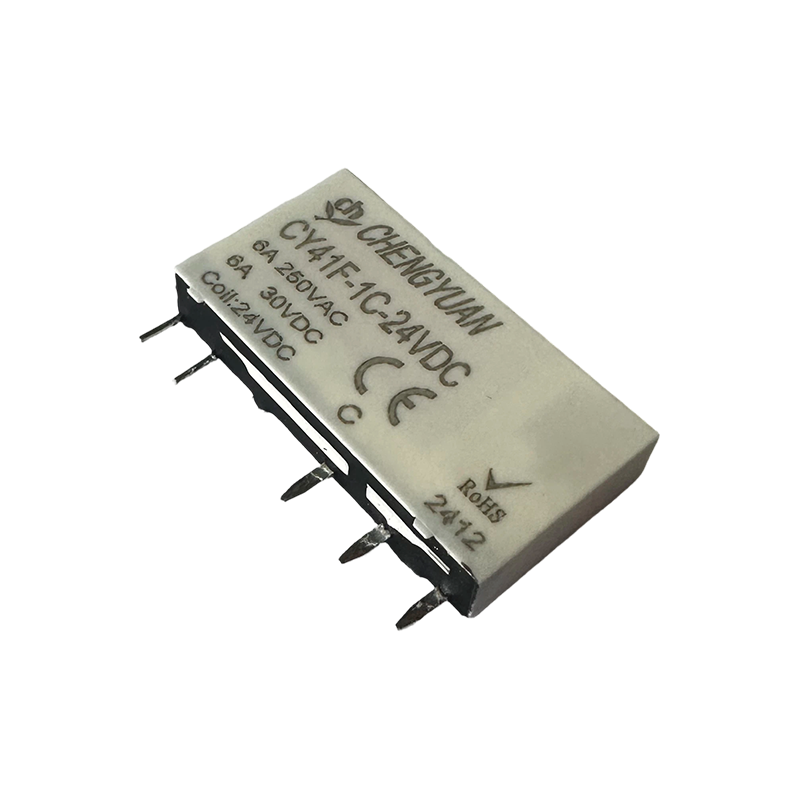

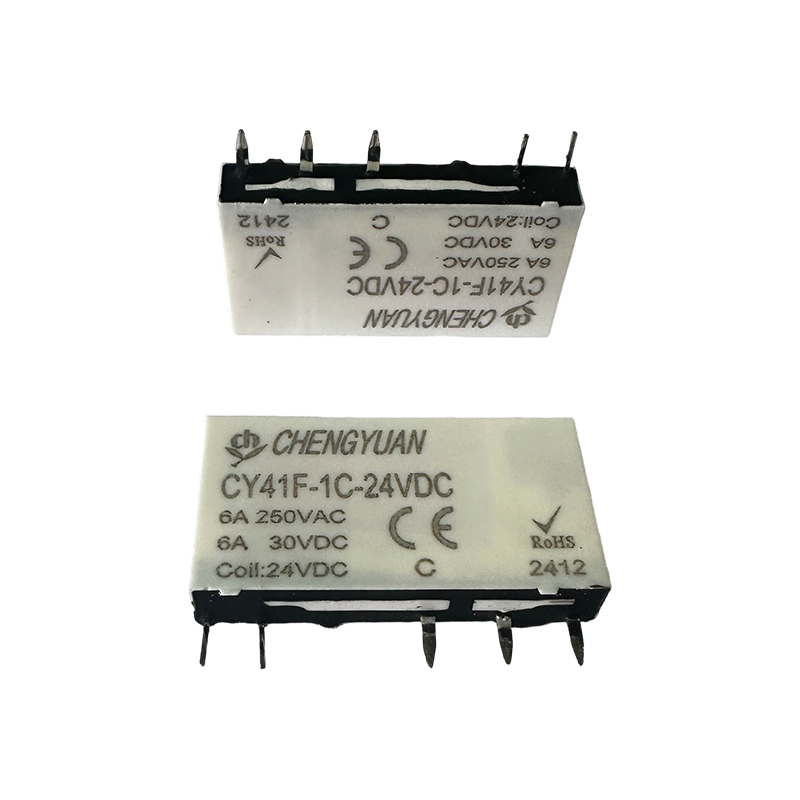

Ominaisuudet:
● Erittäin ohut (vain 5 mm leveä)
● 6A kosketinkytkentäkapasiteetti
● Kelan ja koskettimien välinen dielektrinen jännite: 4 kV
● Ylijännitevastus kelan ja koskettimien välillä: 6 kV
● Täyttää VDE0700/0631 vahvistetut eristysvaatimukset
● Suuri herkkyys, virrankulutus noin 0,17W
Sovellettavat skenaariot:
● Kodinkoneet: Tehonsäätö suuritehoisille pienille laitteille, kuten sähkölämmittimille ja induktioliedille
● Industrial Control: Automaatiolaitteet, pienet PLC:t, moottorin ohjauspiirit
● Smart Power Equipment: Älykkäät jakelulaatikot, latauspaalujen apuohjaus
● Turvalaitteet: Valvontavirtalähteet, kulunvalvontajärjestelmän piirikytkentä
Yhteystiedot
| Yhteystiedot | 1H, 1Z |
| Kosketusvastus (1) | Kullatut koskettimet: ≤ 30mΩ (1A 6VDC); Kullattamattomat koskettimet: ≤ 100mΩ (1A 6VDC) |
| Yhteysmateriaali | AgSnO2, AgNi |
| Kontaktikuorma (resistiivinen) | 6A 250VAC / 30VDC |
| Suurin kytkentäjännite | 400VAC / 300VDC |
| Suurin kytkentävirta | 6A |
| Suurin kytkentäteho | 1500VA / 180W |
| Minimikuorma (2) | Ei-kullattu: 5VDC 100mA; Kullattu: 5VDC 10mA |
| Mekaaninen kestävyys (3) | 1×10⁷ sykliä |
| Sähköinen kestävyys | H-tyyppi: 6×10⁴ jaksoa (AgNi, 6A 250VAC/30VDC, resistiivinen kuorma, 85℃, 1s päälle 9s pois)Z-tyyppi: 3×10⁴ jaksoa (NO, AgNi, 6A 250VAC/30VDC, resistiivinen kuorma, 9ss15℃, pois päältä); 1×10⁴ jaksoa (NC, AgNi, 6A 250VAC/30VDC, resistiivinen kuorma, 85℃, 1s päällä 9s pois päältä) |
Huomautuksia:
(1) Kaikki yllä olevat arvot ovat alkuarvoja.
(2) Yllä oleva vähimmäiskuorma on viitearvo, jota voidaan soveltaa normaaleihin lämpötila-, kosteus- ja paineympäristöihin, joissa tapit ovat ylöspäin. Tämä viitearvo voi muuttua kytkentätaajuuden, ympäristöolosuhteiden, odotetun käyttöiän ja asennussuunnan mukaan. Suorita siksi varmistustestit todellisilla kuormilla ennen käyttöä, ja on suositeltavaa välttää käyttöä alle nollassa Celsius-asteessa.
(3) No-load testi, ei mekaanisia vaurioita testin jälkeen.
Kelan parametrit
| Kelan nimellisteho | 5VDC ~ 24VDC: Noin 170mW |
| 48VDC, 60VDC: Noin 210mW |
Huomautus:
(1) Kuormille, joilla ei ole määritetty lämpötilaa taulukossa, ympäristön lämpötila on huoneenlämpötila.
Suorituskykyparametrit
| Parametri | Erittely |
| Eristysvastus | 1000MΩ (500VDC) |
| Dielektrinen kestojännite | Kelan ja kontaktien välillä | 4000 VAC 1 min |
| Avointen yhteystietojen välillä | 1000 VAC 1 min |
| Käyttöaika (nimellisjännitteellä) | ≤ 8 ms |
| Vapautusaika (nimellisjännitteellä) | ≤ 4 ms |
| Shokki * (1) | Vakaus | 49m/s² |
| Vahvuus | 980m/s² |
| Tärinä * (1) | 10Hz ~ 55Hz, 1mm kaksoisamplitudi |
| Kosteus | 5 % ~ 85 % RH |
| Lämpötila-alue | -40 ℃ ~ 85 ℃ |
| Terminaalin tyyppi | PCB tyyppi |
| Paino | Noin 5g |
| Pakkaustyyppi | Muovisuljettu tyyppi, juotoskestävä tyyppi |
| Nimellisjännite (VDC) | Käyttöjännite (VDC) (1) | Vapautusjännite (VDC) (1) | Suurin jännite (VDC) (2) | Kelan vastus |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10 %)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10 %)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10 %)Ω |
| 12 | ≤ 9.00 | ≥ 0,60 | 18 | 848×(1±10 %)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15 %)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±15 %)Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
