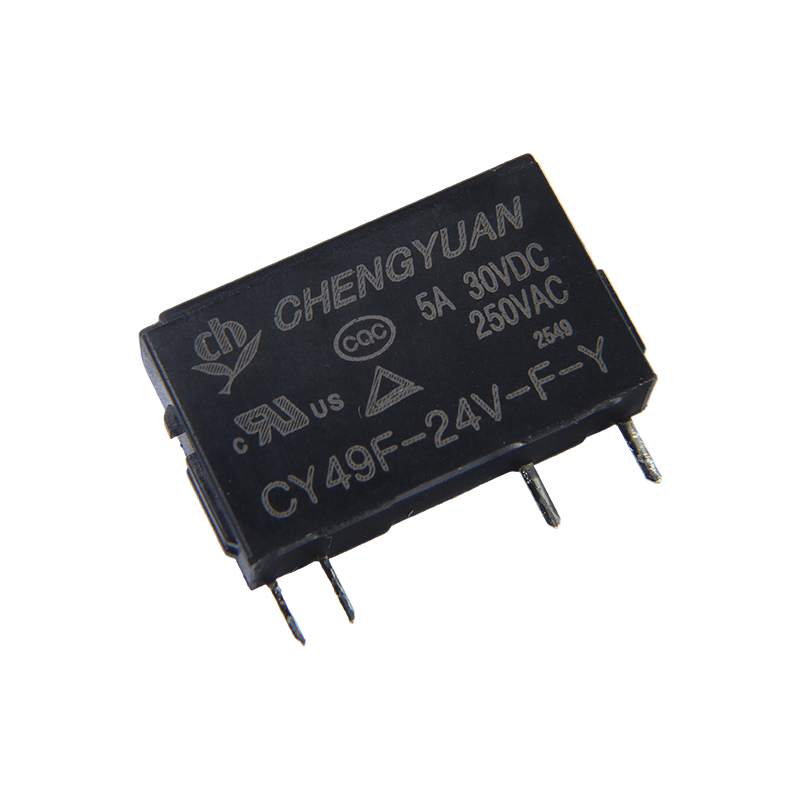

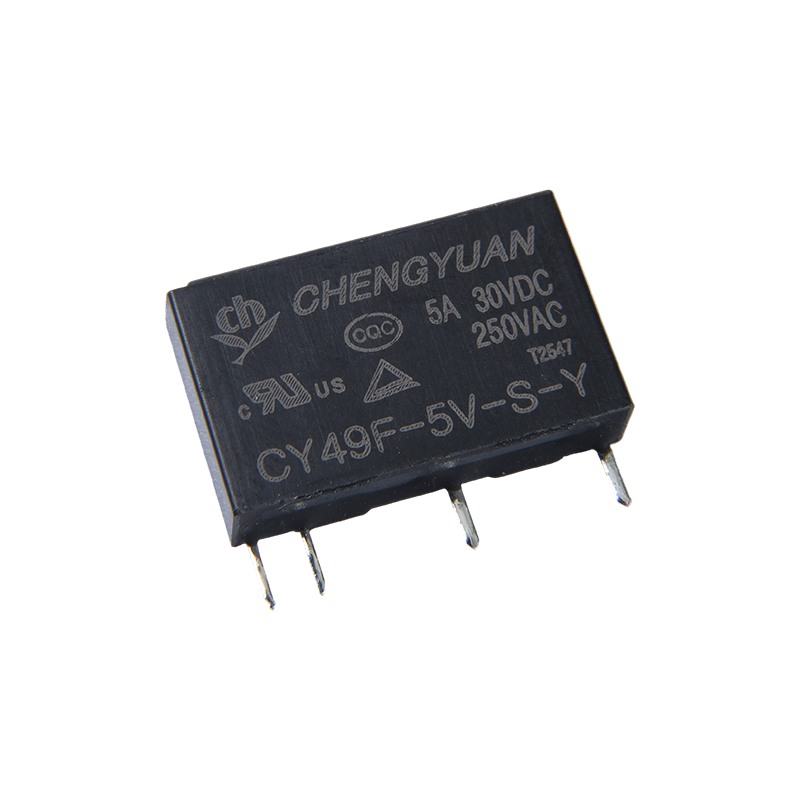

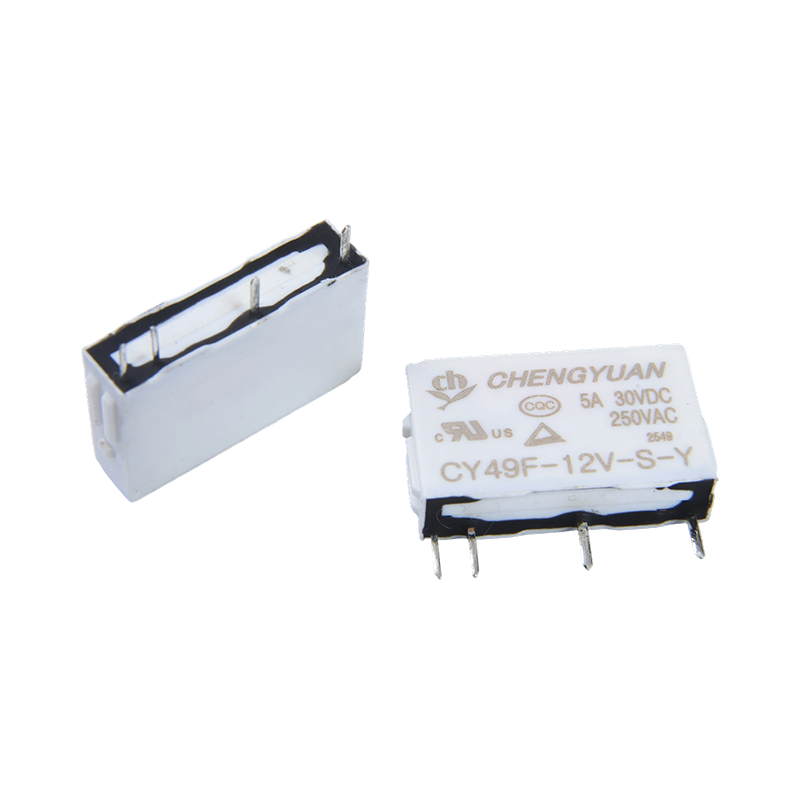

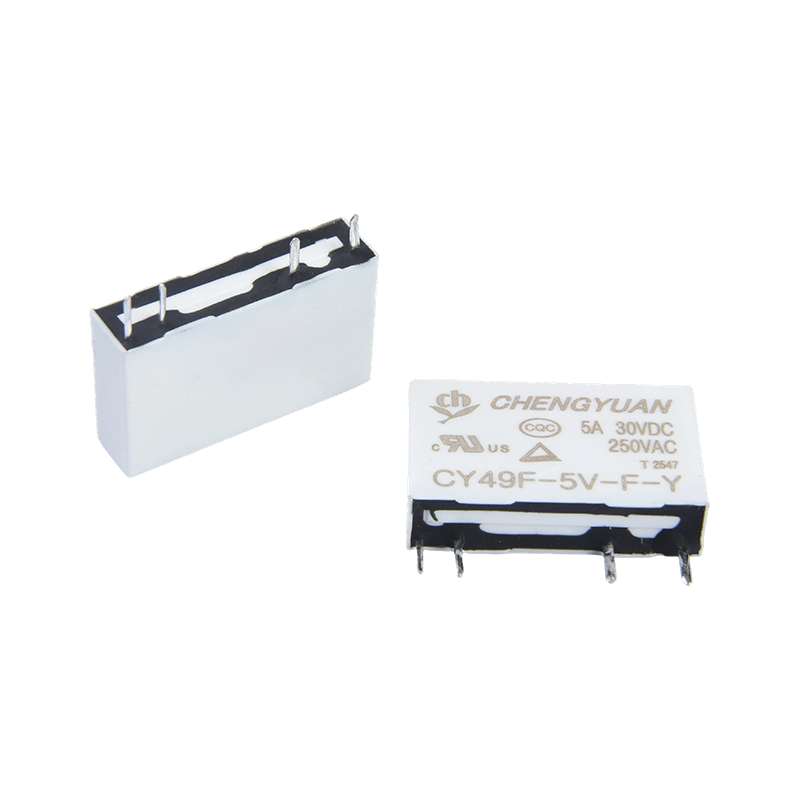

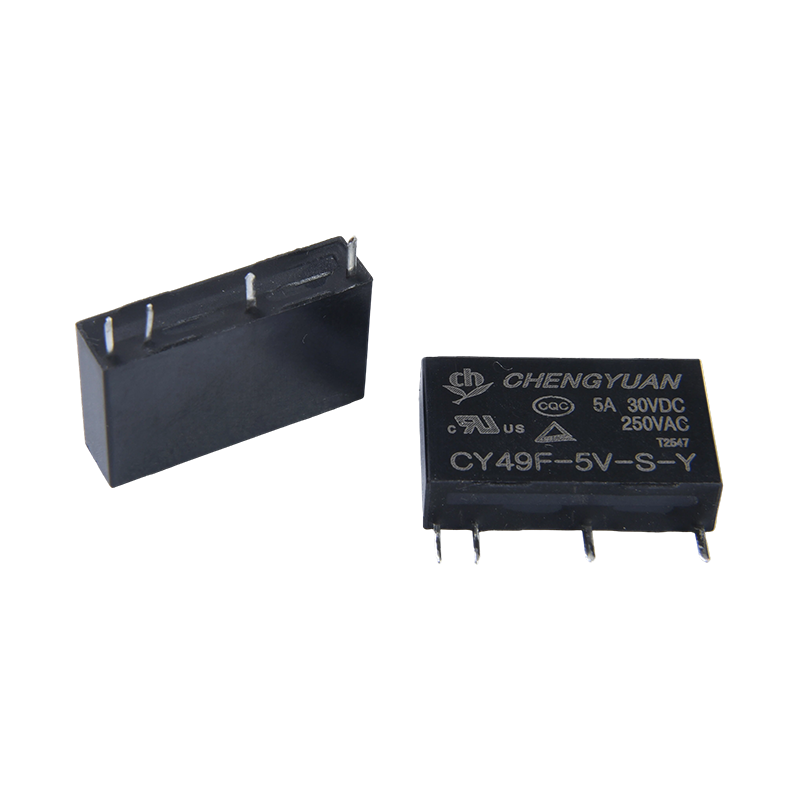

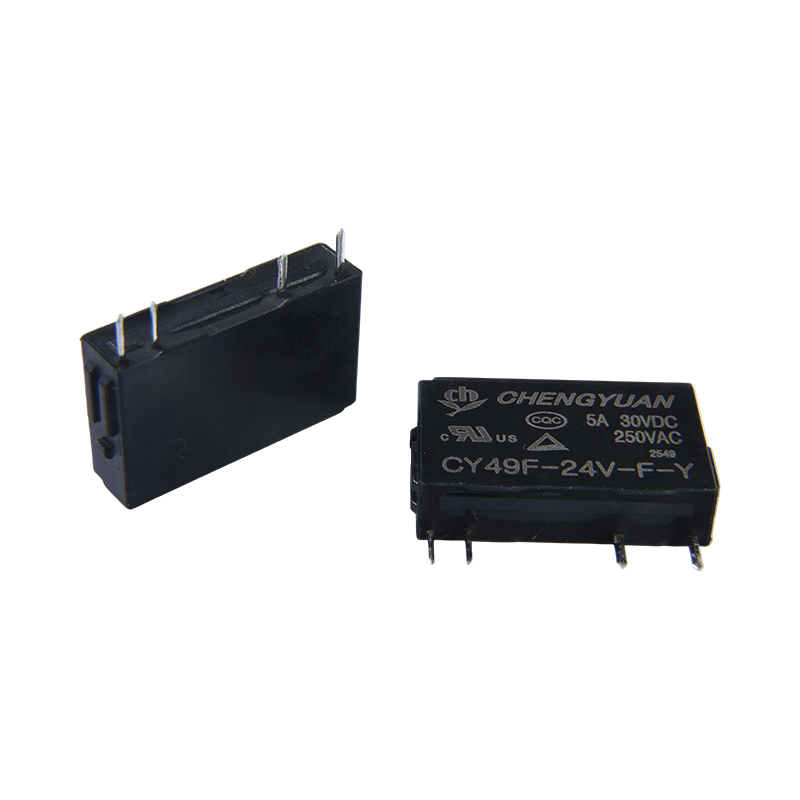

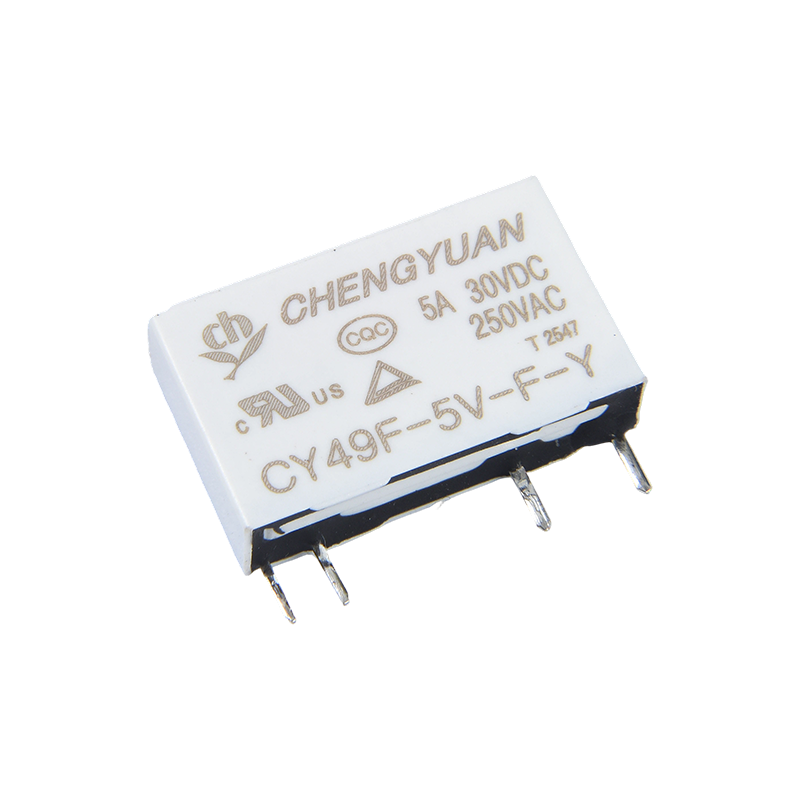

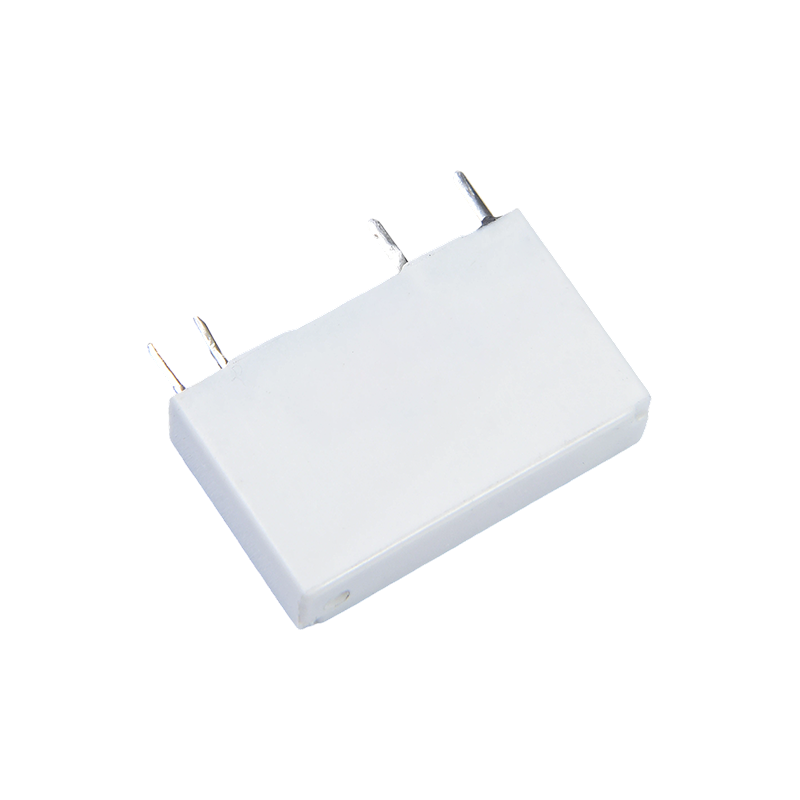

Ominaisuudet:
• Kantavuus: 5A kosketinkytkentä
• Erittäin ohut, erittäin pieni, sopii erittäin tiheään asennukseen (leveys 5 mm, korkeus 12,5 mm)
• Kestää jopa 3000 V
• Suuri herkkyys, virrankulutus vain 0,12 W
Tyypilliset sovellukset:
Teollisuuden automaatio- ja ohjauspiirit: Löytyy yleisesti viestintälaitteista, verkkolaitteista, mittauslaitteista ja hissien ohjausjärjestelmistä, jotka suorittavat piirikytkentä-, turvallisuus- tai ylivirtasuojatoimintoja.
Autoelektroniikka ja uudet energiakentät: Sovelletaan ajoneuvojen sisäisiin laitteisiin, uusiin energianhallintajärjestelmiin jne., jotka täyttävät luotettavat kytkentävaatimukset autoympäristöissä.
Lääketieteellinen elektroniikka ja ilmailu: Lääketieteellisissä laitteissa, turvavalvonnassa ja ilmailusovelluksissa, joissa vaaditaan suurta vakautta, se tarjoaa piirin eristyksen ja suojan.
Yhteystiedot
| Kirjoita | CY49F |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100mΩ Max. (1A 16VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 5A250VAC /30VDC |
| Max. vaihtovirtaa | 5A |
| Max. kytkentäjännite | 270 VAC |
| Max. virran kytkentä | 1250VA/150W |
| Min. vaihtokuorma | 6V 1A |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | ≤ 10 ms Max. |
| Vapautusaika | ≤ 5 ms Max. |
| eristysvastus | Min 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 1000 VAC, 50/60 Hz 1 minuutin ajan |
| Kelan ja koskettimen välillä: 3000 VAC, 50/60 Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkestävyys | Toimiva | 10 G min |
| Tuhoisa | 10 G min |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 10 000 000 kpl (huoneenlämmössä) |
| Sähköinen kestävyys (360 op./h) | 100 000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 3g |
| Kelan tiedot (20 ℃) |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 5 | 24 | 208 | Noin 0,12W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Noin 0,18W |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä käämin suurinta sallittua jännitettä yli 10 minuuttia, jotta voit välttää thd-kelan ylikuumenemisen.

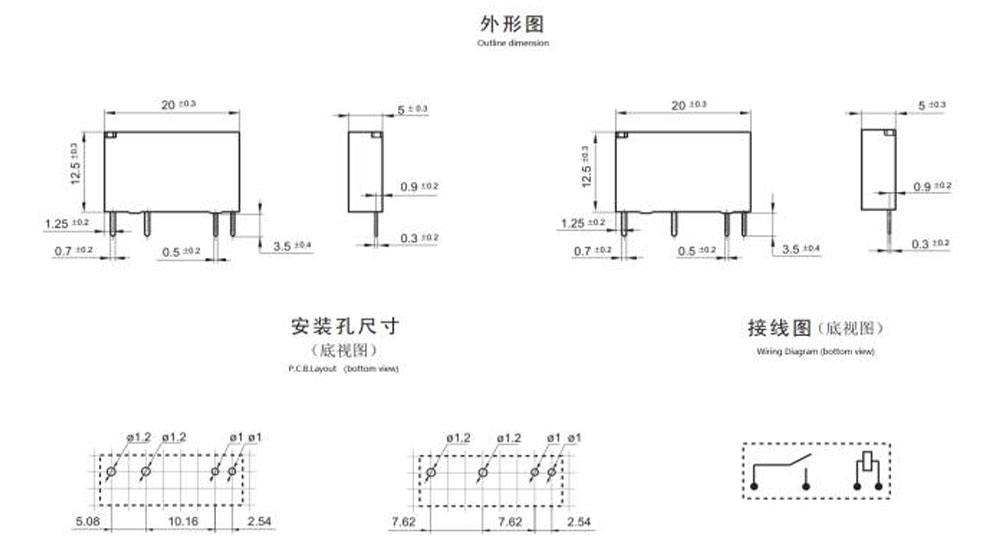

Ääriviivamitta, kytkentäkaavio, piirilevyn asettelu (yksikkö:mm)

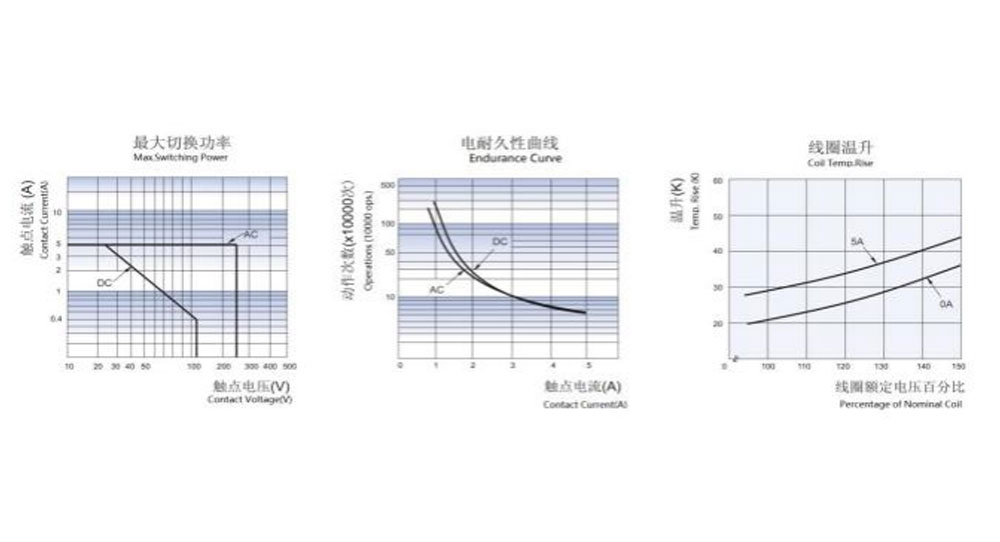

Ominaiset käyrät
Tilaustiedot
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 8
1: Tyyppi: CY49F
2: Nimellisjännite: 5,6,9,12,18,24VDC
3: Koskettimien etäisyys: F:5,08 mm S: 7,62 mm
4: Yhteystietotyyppi: Y: Yksi kontakti, E: Kaksihaarainen kontakti
5: Kotelon luokka : B osoittaa vyön solkea. Ei mitään: Ei ole
6: Kotelon väri: H-musta; B-valkoinen
7: Suojaava rakenne: S-Flux-suojattu,
SH-suljettu tyyppi pestävä
8: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero Erityisvaatimus
Fluksinkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pöly jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun virtauksenkestävät releet on asennettu piirilevylle.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
Omaan käyttöön sopiva tuote. Suljettujen releiden tapauksessa avaa kotelon tuuletusaukko asennuksen ja puhdistuksen jälkeen ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin päättää, mitä tuotetta tulisi käyttää.
