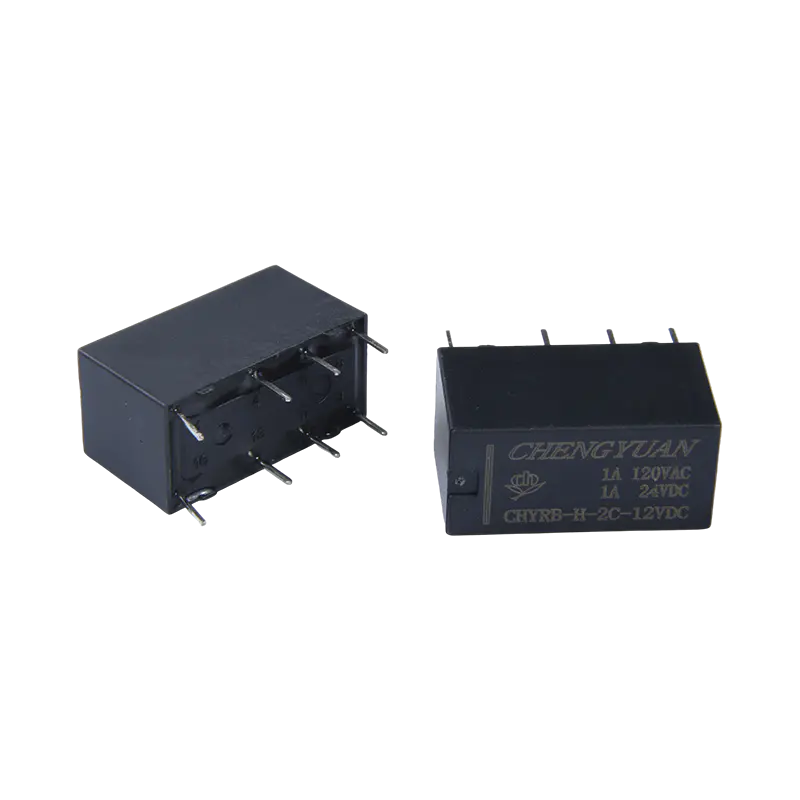

Tärkeimmät ominaisuudet
Matala kosketusvastus: Kosketinmateriaalit ja -rakenne on optimoitu pienille signaaleille, mikä varmistaa pitkän aikavälin vakaan johtavuuden ja vähentää signaalin vaimennusta.
Korkea eristysjännite: Kelan ja koskettimien välinen korkea eristysjännite estää tehokkaasti signaalin ylikuulumisen ja ulkoiset häiriöt.
Nopea vastaus: Sähkömagneettisen järjestelmän suunnittelussa etusijalle asetetaan toimintanopeus, mikä täyttää nopean signaalin reitityksen ja kytkentälaitteiden ajoitusvaatimukset.
Pitkä sähköinen käyttöikä: Tarjoaa erinomaisen kosketusten kestävyyden nimelliskuormituksessa, mikä varmistaa laitteen pitkän aikavälin luotettavuuden.
Pääsovellukset
Viestintälaitteet: Käytetään signaalin kytkemiseen tai tehon ohjaukseen verkkokytkimissä, tukiasemissa ja muissa laitteissa piirin kytkemiseksi päälle/pois.
Toimistolaitteet ja tietokoneiden oheislaitteet: Esimerkiksi tulostimet, skannerit tai UPS-virtalähteet, jotka ohjaavat pääpiirin käynnistystä ja pysäytystä releen kautta.
Turvahälytysjärjestelmät: Hälytyspiirien kytkentäelementtinä, joka reagoi ohjaussignaaleihin hälytyksiä laukaisekseen tai muiden laitteiden aktivoimiseksi.
Lääketieteelliset laitteet: Käyttää sähköeristysominaisuuksia varmistaakseen potilaan ja laitteiden turvallisuuden, toimien vakaasti diagnostisissa instrumenteissa tai valvontalaitteissa.
Teollisuusautomaatio: Jotkut mallit sopivat PLC-järjestelmiin tai moottorin ohjaukseen, mikä mahdollistaa kompaktin asettelun PCB-juottoasennuksen avulla.
Yhteystiedot
| Kirjoita | CHYRB |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100mΩ Max. (1A 16VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 1A 120 VAC |
| Max. vaihtovirtaa | 2A |
| Max. kytkentäjännite | 277 VAC |
| Max. virran kytkentä | 554VA |
| Min. vaihtokuorma | 6V 1A |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 7 ms Max. (Ei diodia) |
| Vapautusaika | 4ms max. (Ei diodia) |
| Eristysvastus | Min 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 750 VAC, 50/60 Hz 1 min |
| Kelan ja koskettimen välillä: 1000VAC, 50/60Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10-55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10-55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkesto | Toimiva | 10 G min |
| Tuhoisa | 10 G min |
| Kestävyys | Mekaaninen kestävyys (10800ops./h) | 10 000 000 kpl (huoneenlämmössä) |
| Sähkökestävyys (360ps./h) | 100 000 toimintoa (huoneenlämpötilassa) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 4,6 g |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 3 | 50 | 60 | Noin 0,15 W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Noin 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Noin 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä käämin suurinta sallittua jännitettä yli 10 minuuttia, jotta voit välttää kolmannen kelan ylikuumenemisen.

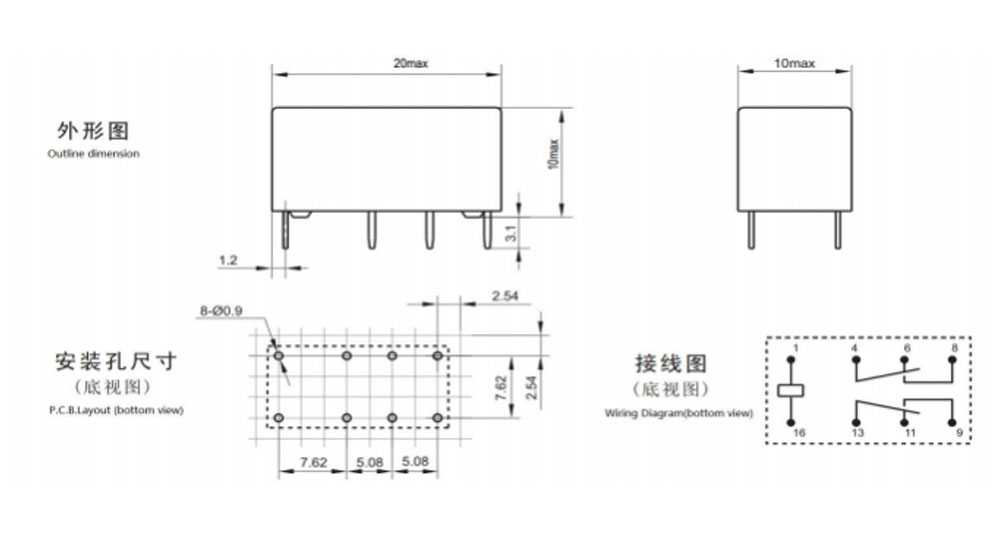

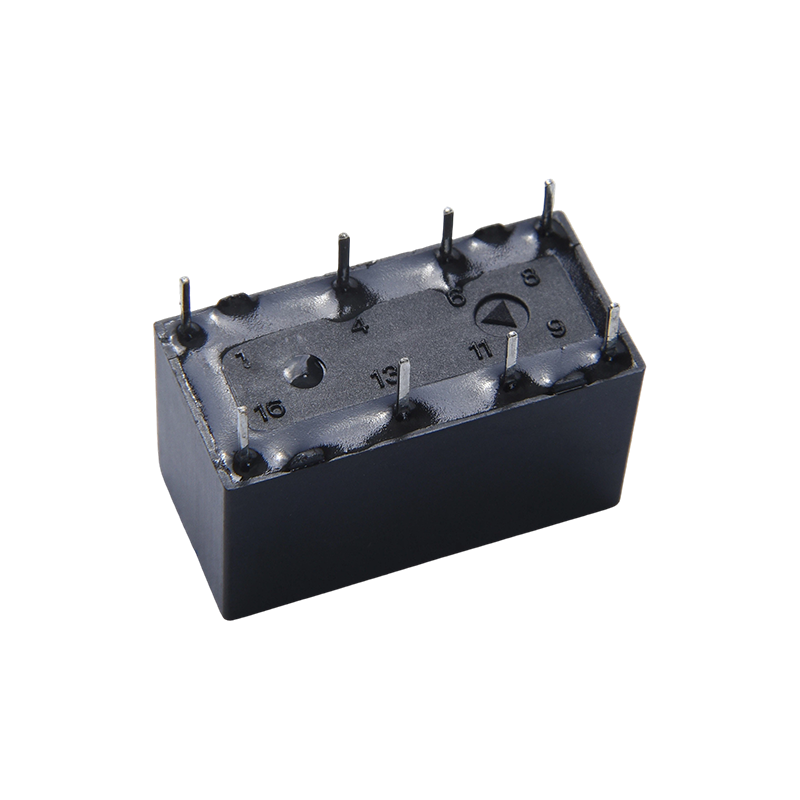

Ulkomitat, kytkentäkaavio, piirilevyn asettelu (yksikkö:mm)

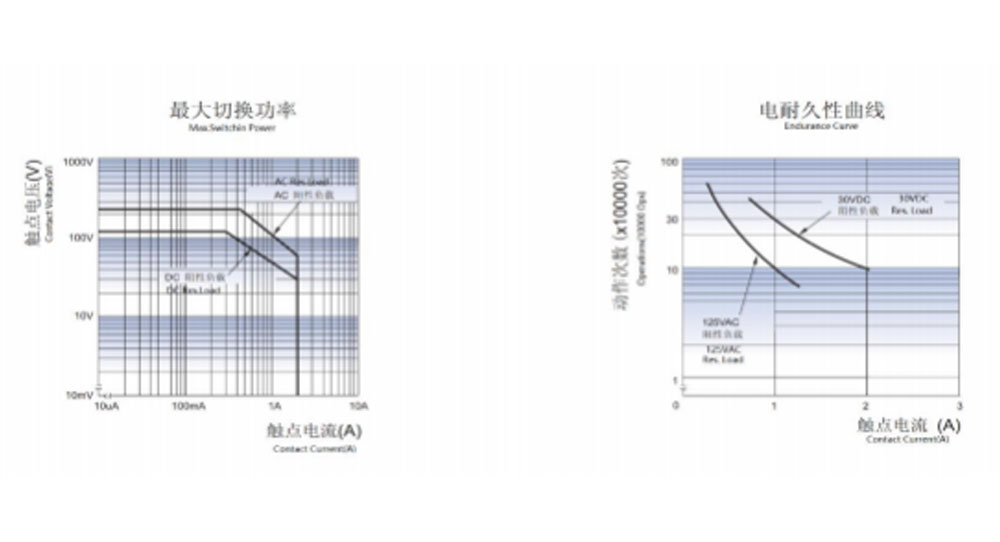

Tyypillisiä kyytiä
Tilaustiedot
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1: Tyyppi: CHYRB
2: Napojen määrä: 2–2 napaa
3: Yhteydenottojärjestely: C alkaen C ; H A:sta; B alkaen B
4: Nimellisjännite: 3,5,6,9, 12, 18,24,48VDC
5: Kotelon väri, Y-keltainen; H-musta; L-sininen
6: Kela Pwor: D-0,36W H-0,2W
7: Suojaava rakenne: S-Flux-suojattu,
SH- Suljettu tyyppi pestävä
8: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero Erityisvaatimus
Vuonkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pölyä jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun vuonkestävät releet on asennettu piirilevylle.
Muokattu erikoisliite on saatavilla, kun CHENGYUAN on arvioinut sen.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
Omaan käyttöön sopiva tuote. Suljetuille releille avaa asennuksen ja puhdistuksen jälkeen kotelon tuuletusaukko ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin määrittää käytettävä tuote.
