Tuotteen ominaisuudet:
• High Load Switching Capacity: Koskettimet tukevat 8 ampeerin virrankytkentää, ohjaavat tehokkaasti suuritehoisia piirejä ja täyttävät erilaiset kuormitusvaatimukset.
• Alhainen virrankulutus: Kelan herkkyys on vain 0,4 W, mikä auttaa vähentämään laitteen kokonaisenergiankulutusta ja lämmöntuotantoa.
• Korkean jännitteen kesto ja eristys: Kelan ja koskettimien välinen jännitteenkestävyys saavuttaa 5000 voltin, mikä tarjoaa luotettavan sähköeristyksen ja varmistaa turvallisen toiminnan.
• Kompakti rakenne: Pieni koko optimoi tilankäytön, mikä tekee siitä ihanteellisen tiiviiseen asennukseen painetuille piirilevyille.
• Sensitive Control: Ohjaa suuritehoisia piirejä heikkoilla signaaleilla mahdollistaen kauko-ohjauksen ja eristyksen automatisoiduissa järjestelmissä.
Tyypilliset sovellukset:
• Kodinkoneet: Käytetään pesukoneissa, ilmastointilaitteissa, mikroaaltouunissa ja muissa moottoreiden tai lämmityselementtien piirien ohjaamiseen tarkoitetuissa laitteissa.
• Teollisuusautomaatio: Soveltuu PLC-ohjausjärjestelmiin, moottori- ja solenoidiventtiilikäyttöihin, mikä tarjoaa vakaan automaattisen kytkennän.
• Uudet energialaitteet: Käytetään UPS:n keskeytymättömissä virtalähteissä, energian varastointijärjestelmissä ja inverttereissä luotettavana automaattisena kytkimenä.
• Älykäs koti: Käytetään ilmastointilaitteiden, lattialämmityksen, verhojen ja muiden älykkään etähallinnan järjestelmien ohjaamiseen.
• Audiovisuaaliset ja näyttölaitteet: Käytetään äänijärjestelmissä, näytöissä ja muissa laitteissa varmistamaan signaalien ja virran tarkan vaihdon.
Yhteystiedot
| Kirjoita | CY115F |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100 mΩ Max. (1A 6VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 8A 250 VAC |
| Max. vaihtovirtaa | 10A |
| Max. kytkentäjännite | 277 VAC |
| Max. virran kytkentä | 2500VA |
| Min. vaihtokuorma | 6V 1A |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 15ms max. (Ei diodia) |
| Vapautusaika | 5 ms Max. (Ei diodia) |
| Eristysvastus | Min. 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 1000 VAC, 50/60 Hz 1 min |
| Kelan ja koskettimen välillä: 5000VAC, 50/60Hz 1 min |
| Koskettimien välillä: 2 500 VAC, 50/60 Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10-55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10-55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkesto | Toimiva | 10 G min. |
| Tuhoisa | 100 G min. |
| Kestävyys | Mekaaninen kestävyys (10800ops./h) | 10000000 kpl (huoneenlämmössä) |
| Sähkökestävyys (360ps./h) | 100 000 toimintoa (huoneenlämpötilassa) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 13,5 g |
| Kelan tiedot (20 ℃) |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 5 | 80.00 | 62.5 | Noin 0,4 W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä suurinta sallittua jännitettä kelaan yli 10 minuuttia välttääksesi kelan ylikuumenemisen.

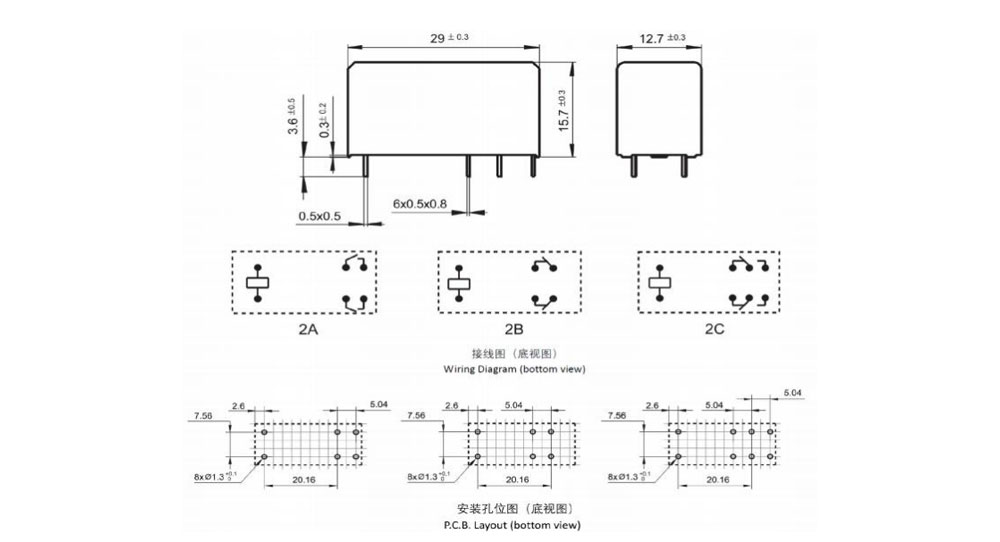

Ääriviivamitta, kytkentäkaavio, piirilevyn asettelu (yksikkö:mm)

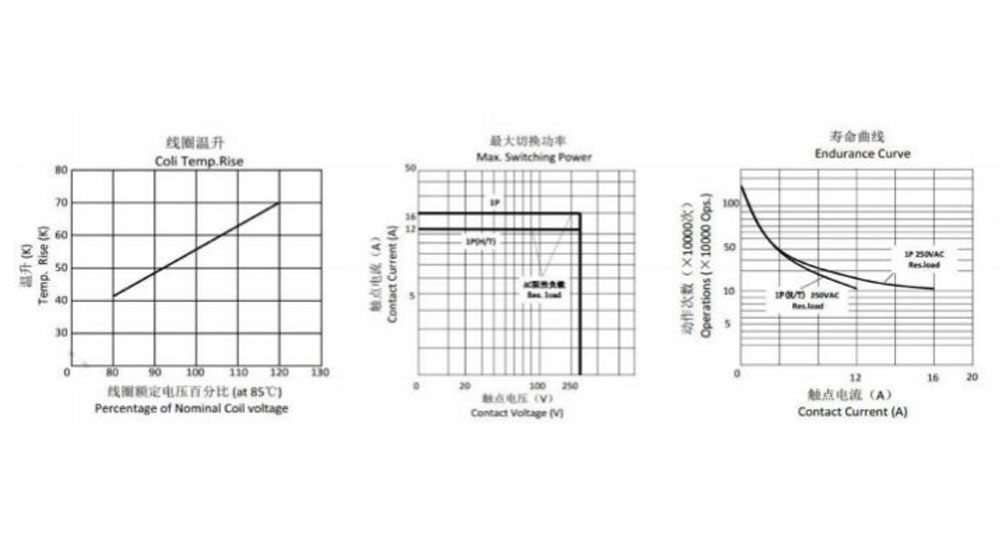

Ominaiset käyrät
Tilaustiedot
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 5 8
1: Tyyppi: CY115F
2: Napojen määrä: 2–2 napaa
3: Yhteydenottojärjestely: A-lomake A ; B-lomake B; C-lomake C
4: Nimellisjännite: 5,6,9,12,18,24,48VDC
5: Kotelon väri: B-musta
6: Kela Pwor: D-0,4W
7: Suojaava rakenne: S-Flux-suojattu,
SH-Sinetöity tyyppi pestävä
8: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero - Erikoisvaatimus
Vuonkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S , SO2, NO2, pöly jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun virtauksenkestävät releet on asennettu piirilevylle.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme pystyneet arvioimaan kaikkia suorituskykyä ja kaikkia parametreja kaikissa mahdollisissa sovelluksissa. Siksi käyttäjien tulee olla oikeassa asennossa valita
sopiva tuote omaan käyttötarkoitukseensa. Suljetuissa releissä tuulettimen asennuksen jälkeen avaa ilmanvaihtoaukko kotelossa ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin päättää, mitä tuotetta tulisi käyttää.
