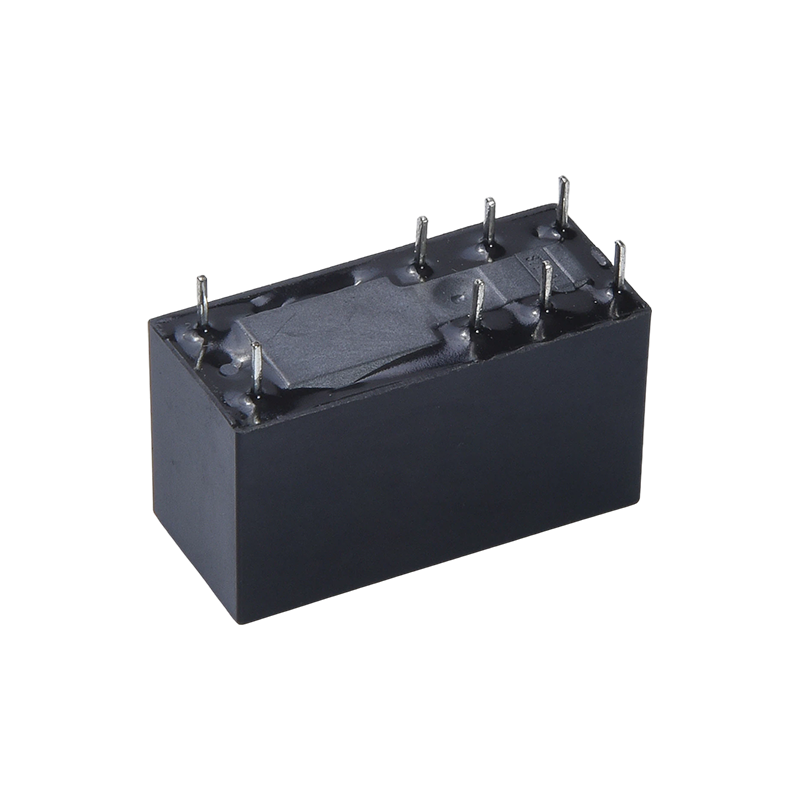

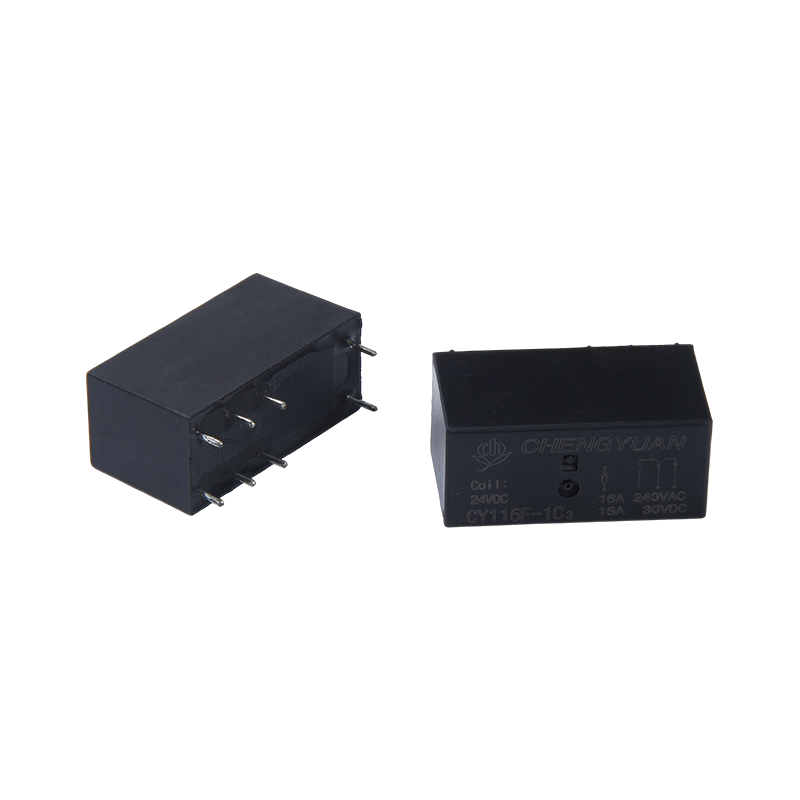

I. Edut
1. Suuri kuormitussopeutuvuus: 16 A:n suurvirtakoskettimien kytkentäominaisuus mahdollistaa keskisuurten ja suurten kuormien suoran ohjaamisen ilman lisävahvistuspiirejä.
2. Vahva sopeutuvuus ympäristöön: Korkea jännitevastus käsittelee jännitteen vaihtelut monimutkaisissa sähköverkkoympäristöissä, mikä vähentää hajoamisriskiä.
3. Suuri monipuolisuus: Laaja kelan jännitealue ja standardi PCB-pakkaus takaavat yhteensopivuuden eri teollisuuden laitemallien kanssa, mikä lisää tuotteiden uudelleenkäytettävyyttä.
II. Tuotteen rakenne ja asennusominaisuudet
1. Pakkauksen tekniset tiedot: Käyttää 8-PIN PCB-pakettia kohtuullisella pin-asettelulla, mikä helpottaa automatisoitua hitsausta ja massakokoonpanoa;
2. Kompakti muotoilu: Kompakti koko täyttää tiheän sisäisen laitteiston asennuksen tarpeet, mikä säästää piirilevytilaa ja edistää tuotteen pienentämistä.
3. Rakennetyyppi: SPDT (Single-Pole Double-Throw) -rakenne tarjoaa selkeän kytkentälogiikan, joka mukautuu erilaisiin piirikytkentätarpeisiin.
III. Sovellettavat sovellusskenaariot
1. Teollinen ohjaus: Soveltuu moottorin ohjaukseen, kontaktorin ohjaukseen ja piirikytkemiseen teollisuusautomaatiolaitteissa;
2. Kodinkoneet: Soveltuu tehonsäätöön ja kuorman kytkemiseen suuritehoisissa kodinkoneissa, kuten ilmastointilaitteissa, pesukoneissa ja jääkaapeissa;
3. Turva- ja teholaitteet: Soveltuu kytkimien ohjaukseen turvavalvontajärjestelmissä, UPS-virtalähteissä ja invertteripiirin muuntamisessa;
4. Autoelektroniikka: Voidaan käyttää autojen lisäsähkölaitteiden kuormituksen ohjaukseen (edellyttää vastaavien jännitemäärittelyjen mukauttamista).
Yhteystiedot
| Kirjoita | CY115F |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100 mΩ Max. (1A 6VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 16A 250 VAC |
| Max. vaihtovirtaa | 16A |
| Max. kytkentäjännite | 277 VAC |
| Max. virran kytkentä | 4432VA |
| Min. vaihtokuorma | 6V 1A |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 15 ms Max. (Ei diodia) |
| Vapautusaika | 5 ms Max. (Ei diodia) |
| eristysvastus | Min. 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 1000 VAC, 50/60 Hz 1 minuutin ajan |
| Kelan ja koskettimen välillä: 5000 VAC, 50/60 Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkestävyys | Toimiva | 10 G min. |
| Tuhoisa | 100 G min. |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 10 000 000 kpl (huoneenlämmössä) |
| Sähköinen kestävyys (360 op./h) | 100 000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 13,5 g $ $ |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating Fower | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 5 | 80.00 | 62.5 | Noin 0,4 W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä käämin suurinta sallittua jännitettä yli 10 minuuttia, jotta voit välttää thd-kelan ylikuumenemisen.

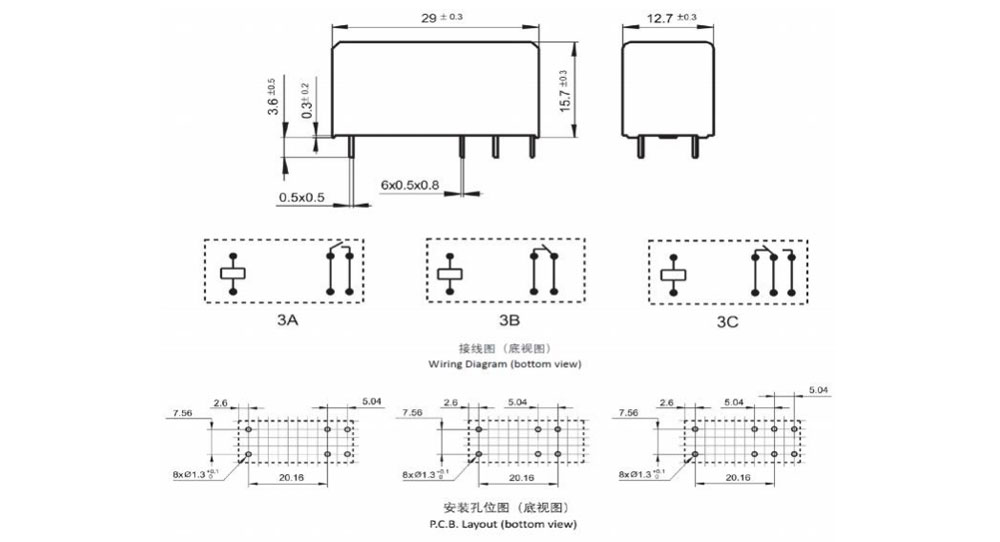

Ulkomitat, kytkentäkaavio, piirilevyn asettelu (yksikkö: mm)

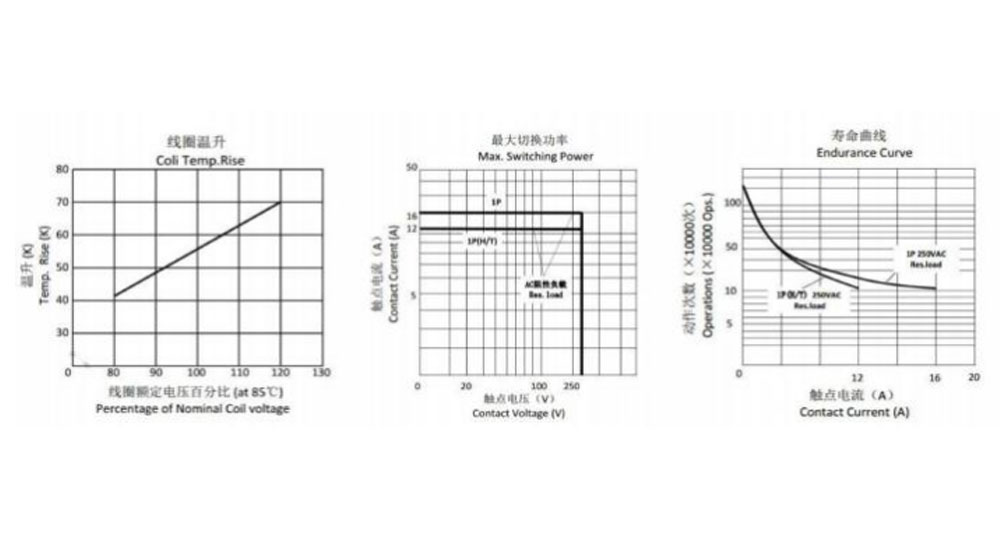

Ominaiset käyrät
Tilaustiedot
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 5 8
1: Tyyppi: CY115F
2: Napojen määrä: 1-1 napa
3: Yhteydenottojärjestely: A-lomake A ; B-lomake B; C-lomake C
4: Nimellisjännite: 5,6,9,12,18,24,48VDC
5: Kotelon väri: B-musta
6: Kela Pwor: D-0,4W
7: Suojaava rakenne: S-Flux-suojattu,
SH- Suljettu tyyppi pestävä
8: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero Erityisvaatimus
Fluksinkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pöly jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun virtauksenkestävät releet on asennettu piirilevylle.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
Omaan käyttöön sopiva tuote. Suljettujen releiden tapauksessa avaa kotelon tuuletusaukko asennuksen ja puhdistuksen jälkeen ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin päättää, mitä tuotetta tulisi käyttää.
