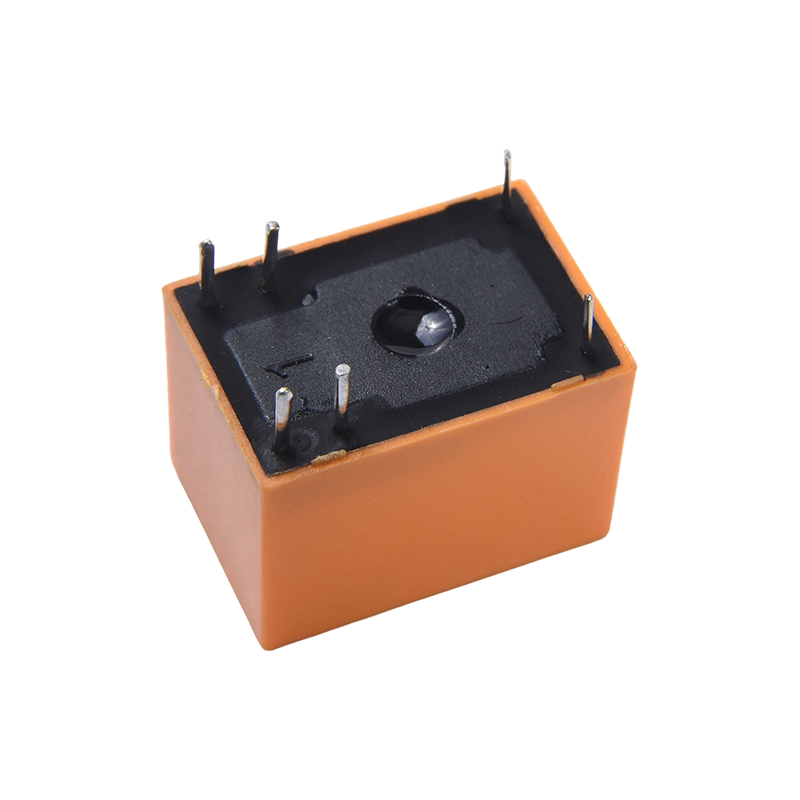

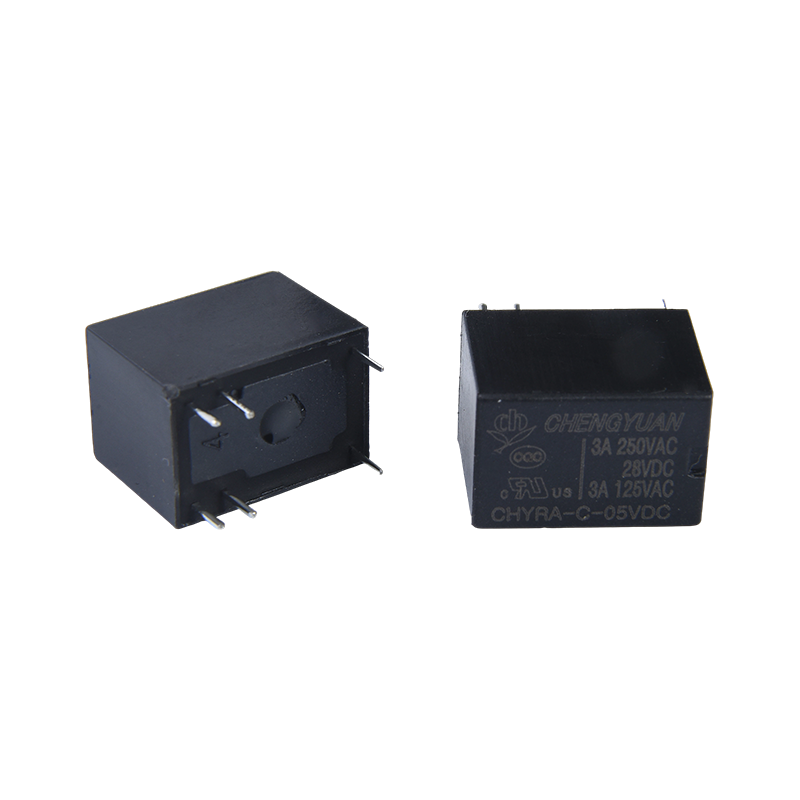

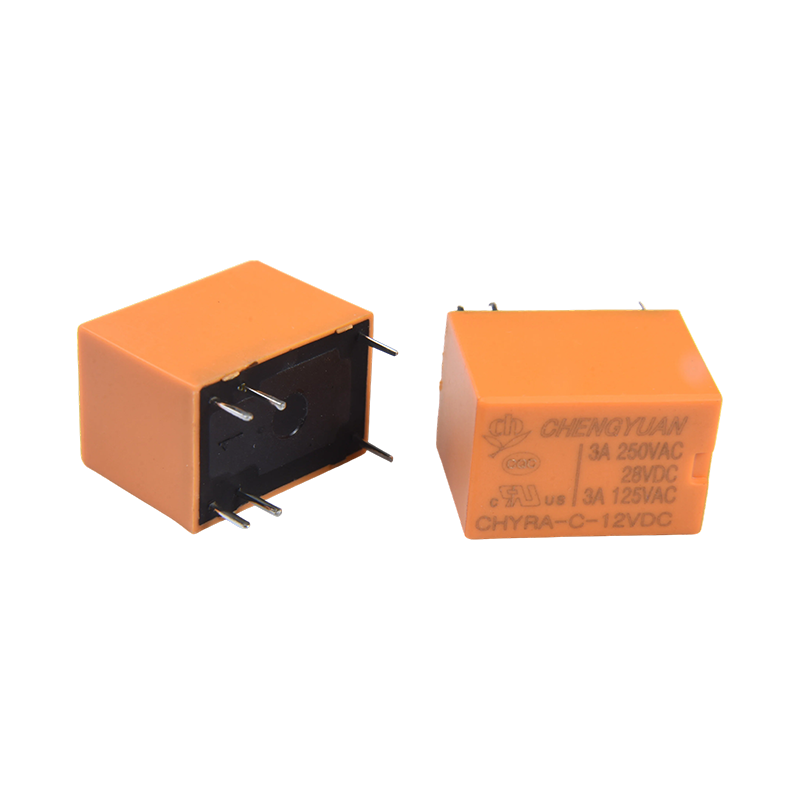

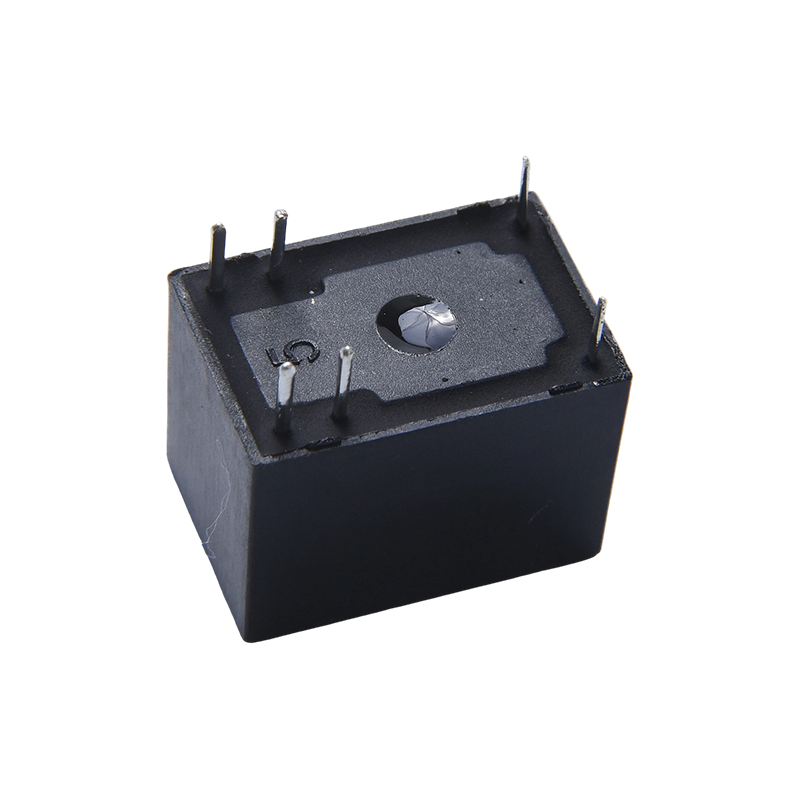

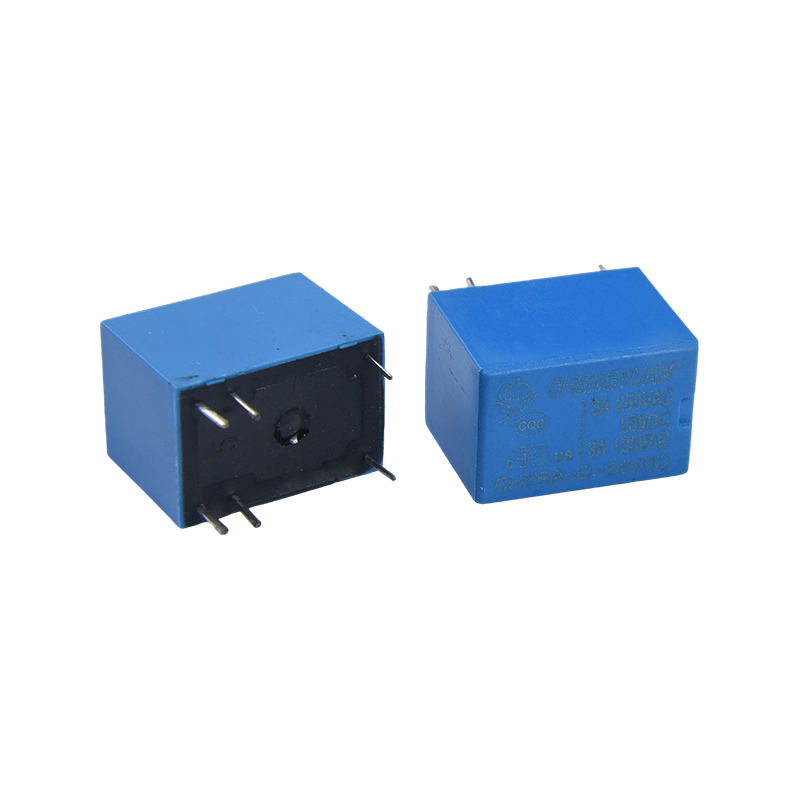

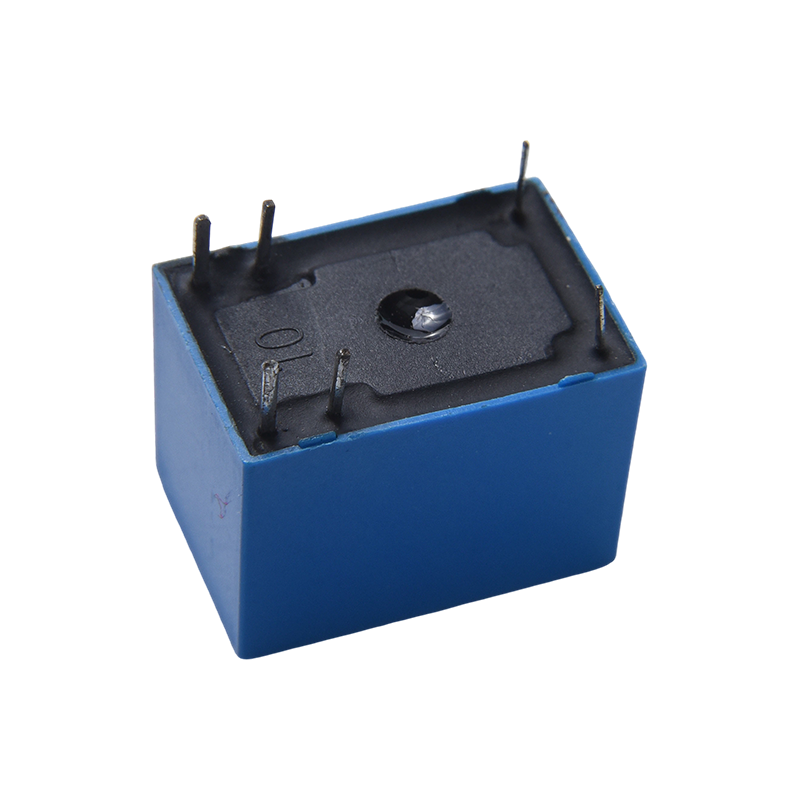

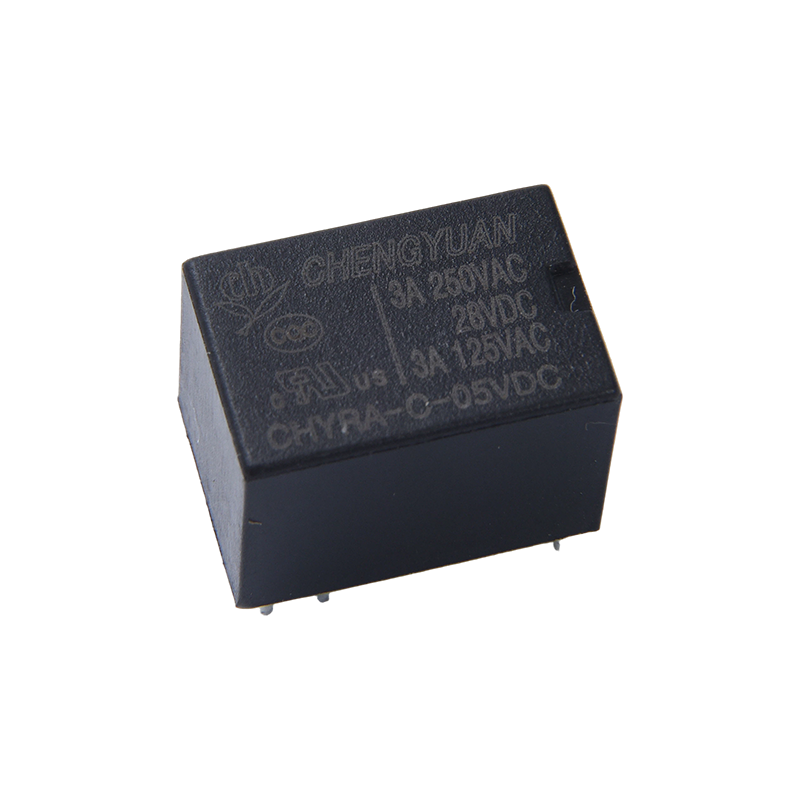

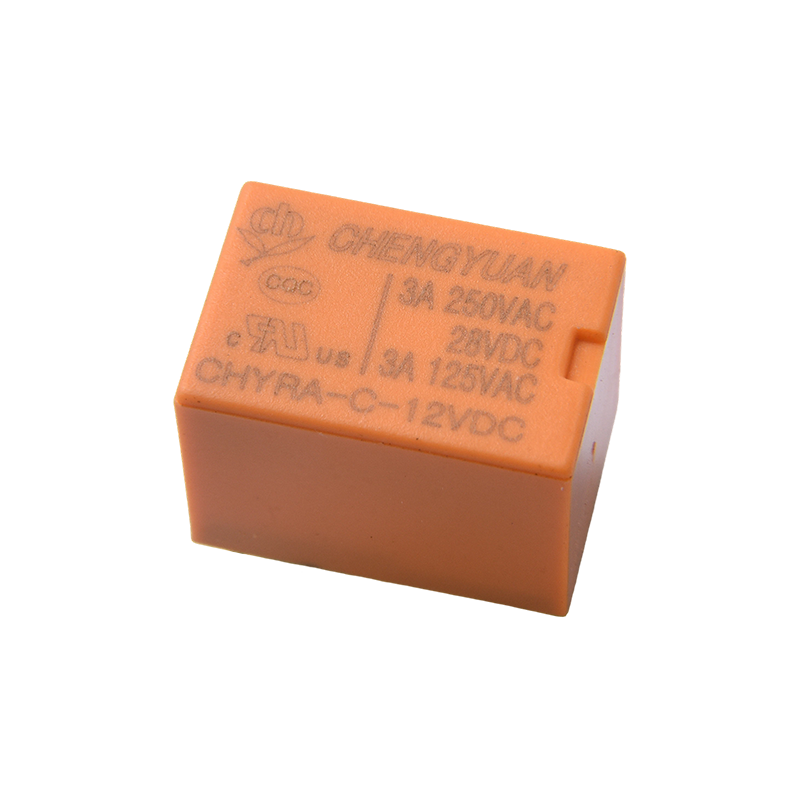

Tuotteen ominaisuudet:
Suuri koskettimen kytkentäkapasiteetti: Standardin 3A kuorman lisäksi koskettimet tukevat jopa 16 ampeerin kytkentää, mikä pystyy käsittelemään piirien hetkellisiä suuria virtavaatimuksia.
Erittäin alhainen virrankulutus: Kelan virrankulutus on vain 0,2 W, mikä vähentää merkittävästi järjestelmän energiankulutusta, joten se sopii akkukäyttöisille tai vähän virtaa käyttäville laitteille.
Suuri dielektrinen lujuus: Suuri dielektrinen lujuus varmistaa luotettavan sähköisen eristyksen tulo- ja lähtöpiirien välillä ja suojaa alavirran ohjauspiirejä.
Kompakti rakenne: Pienikokoinen rakenne optimoi tilankäytön ja sopii korkeatiheyksiseen asennukseen piirilevyille.
Laajat sertifiointistandardit: CQC:n ja UL:n sertifioima, kansainvälisten turvallisuusstandardien mukainen ja varmistaa tuotteiden laadun ja vaatimustenmukaisuuden.
Joustava kelajännite: Tarjoaa laajan valikoiman kelajännitteitä 3VDC - 48VDC, helposti mukautettavissa erilaisiin ohjauspiirin jännitteisiin.
Tyypilliset sovellukset:
Teollisuusautomaatio: Käytetään ohjaamaan moottoreita, solenoidiventtiilejä ja erilaisia automaatioinstrumentteja, joilla saavutetaan signaalin eristäminen ja piirikytkentä.
Älykäs koti: Käytetään valaistuksen ohjauksessa, verhomoottorin ohjauksessa ja muissa skenaarioissa pienitehoisen ohjauksen ydinkomponenttina.
Turvajärjestelmät: Käytetään kulunvalvonta- ja magneettilukkojen ohjausyksiköissä oven lukon tilan ja ohjauskytkennän havaitsemiseen.
Viestintälaitteet: Soveltuu kytkimiin ja muihin viestintälaitteisiin, jotka vastaavat signaalin reitityksestä, suojauksesta ja eristämisestä.
Piirin suojaus: Eristää suuret virrat tai korkeat jännitteet ohjauspiireistä estääkseen häiriöt ja herkkien komponenttien vaurioitumisen.
| Kirjoita | CHYRA |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100mΩ Max. (1A 16VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 3A/12V0AC |
| Max. vaihtovirtaa | 3A |
| Max. kytkentäjännite | 125 VAC |
| Max. virran kytkentä | 360VA |
| Min. vaihtokuorma | 6V 1A |
Ominaisuudet
| Toiminta-aika (nimelliskelajännitteellä) | 10 ms Max. |
| Vapautusaika | 4 ms Max. |
| eristysvastus | Min 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 500 VAC, 50/60 Hz 1 minuutin ajan |
| Kelan ja koskettimen välillä: 750 VAC, 50/60 Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkestävyys | Toimiva | 10 G min |
| Tuhoisa | 10 G min |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 10 000 000 kpl (huoneenlämmössä) |
| Sähköinen kestävyys (360 op./h) | 100 000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 3,7 g $ $ |
| Kelan tiedot (20 ℃) |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 3 | 120 | 25 | Noin 0,36 W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Noin 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä suurinta sallittua jännitettä kelaan yli 10 minuuttia välttääksesi kelan ylikuumenemisen.

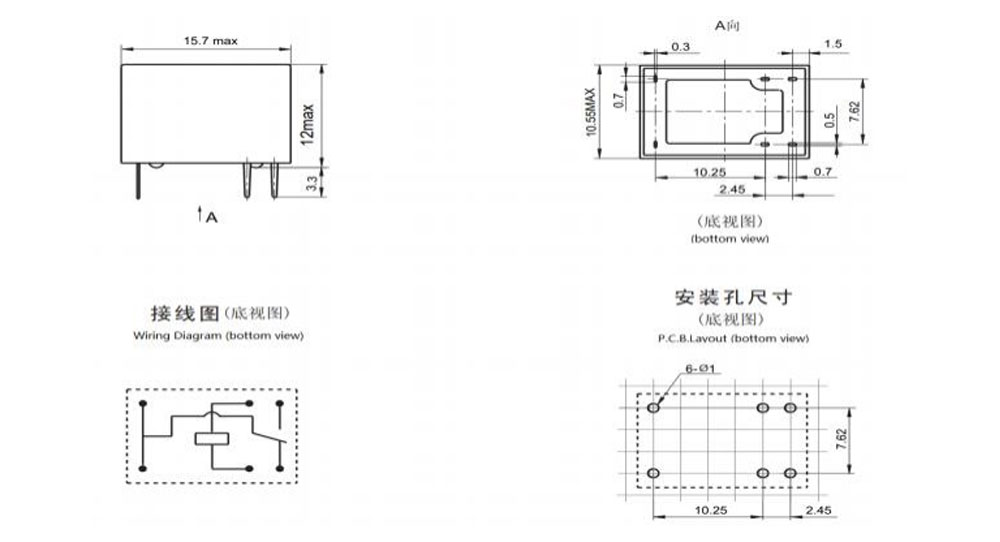

Ulkomitat, kytkentäkaavio, piirilevyn asettelu (yksikkö: mm)

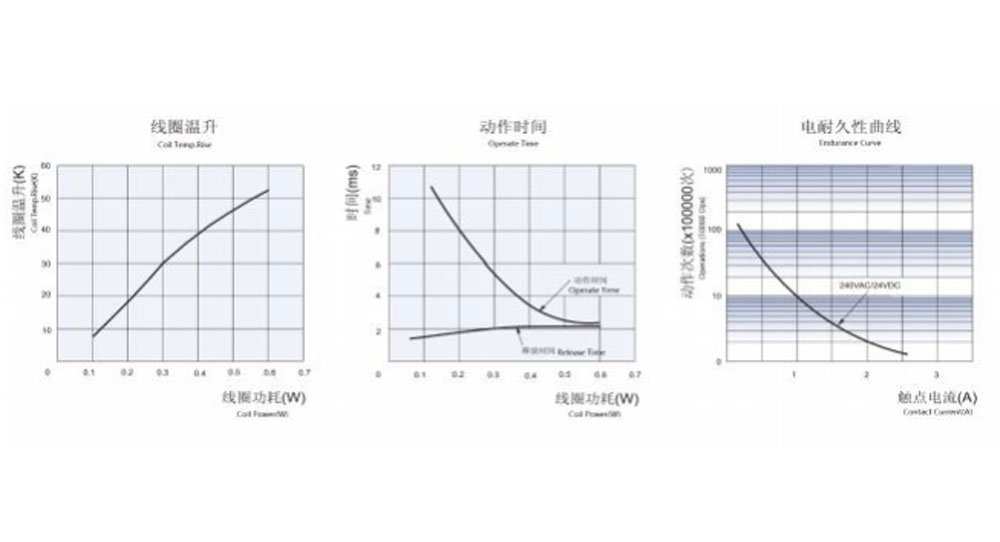

Ominaiset käyrät
Tilaustiedot
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 5 7
1: Tyyppi: CHYRA
2: Yhteydenottojärjestely: C Fom C ; H Alkaen A ; B Alkaen B
3: Nimellisjännite: 3,5,6,9,12,24VDC
4: Kotelon väri: H-musta; L-sininen, Y-keltainen
5: Kela Pwor: D-0,36W L-0,2W
6: Suojaava rakenne: S-Flux-suojattu,
SH-suljettu tyyppi pestävä
7: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero Erityisvaatimus
Fluksinkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pöly jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun virtauksenkestävät releet on asennettu piirilevylle.
Muokattu erikoisliite on saatavilla, kun CHENGYUAN on arvioinut sen.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
sopiva tuote omaan käyttötarkoitukseensa. Suljettujen releiden tapauksessa avaa kotelon tuuletusaukko asennuksen ja puhdistuksen jälkeen ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin päättää, mitä tuotetta tulisi käyttää.
