I. Ydinedut
1. Korkean herkkyyden vaste: 200 mW:n korkean herkkyyden kela mahdollistaa nopean reagoinnin heikkoihin ohjaussignaaleihin, mikä parantaa signaalin ohjauksen tarkkuutta.
2. Vahva sopeutuvuus ympäristöön: Suljettu rakenne kestää tehokkaasti pölyä, kosteutta ja muita ympäristötekijöitä ja pidentää sen käyttöikää.
3. Alhainen virrankulutus: 0,2 W:n pienitehoinen rakenne sopii akkukäyttöisille tai pienitehoisille laitteille, mikä vähentää lopputuotteen kokonaisenergiankulutusta.
4. Laaja monipuolisuus: Laaja jänniteyhteensopivuus, standardi PCB-pakkaus ja useiden skenaarioiden mukautuvuus kattavat eri aloja, kuten viestintä, turvallisuus, toimistolaitteet ja kodinkoneet, mikä lisää tuotteiden uudelleenkäytettävyyttä.

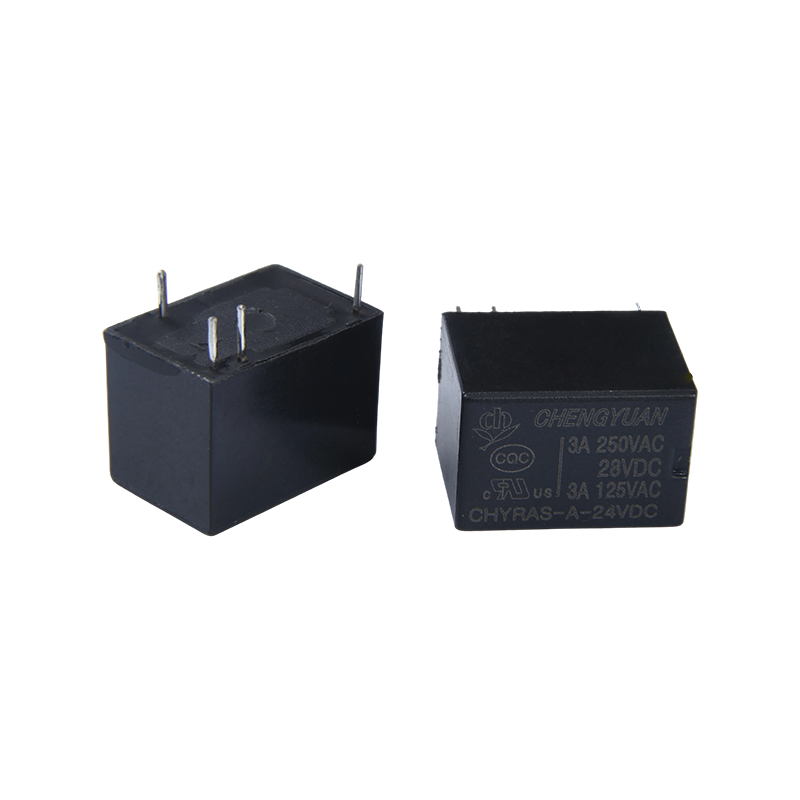

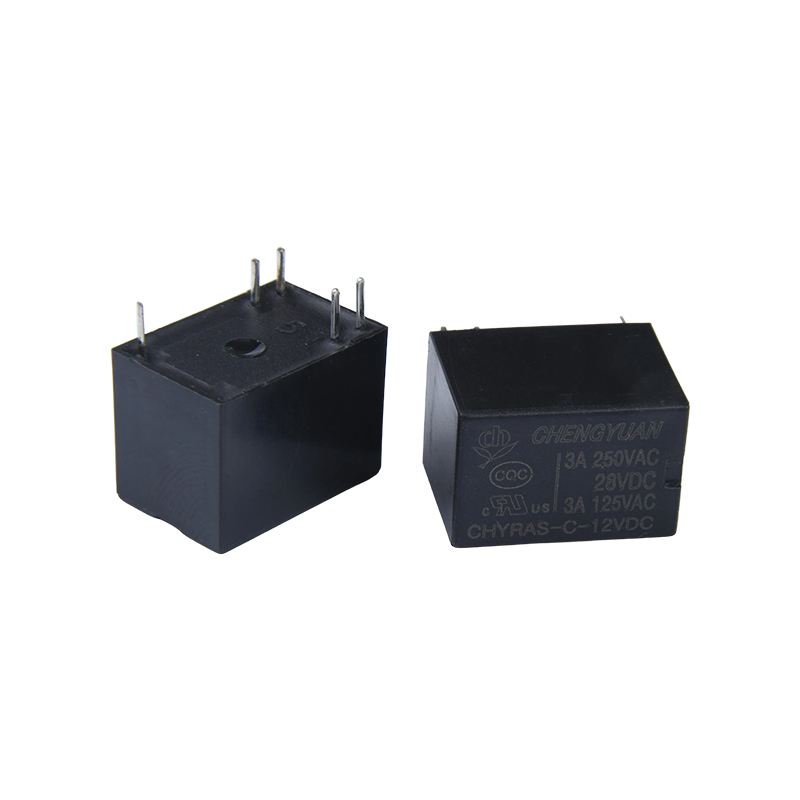

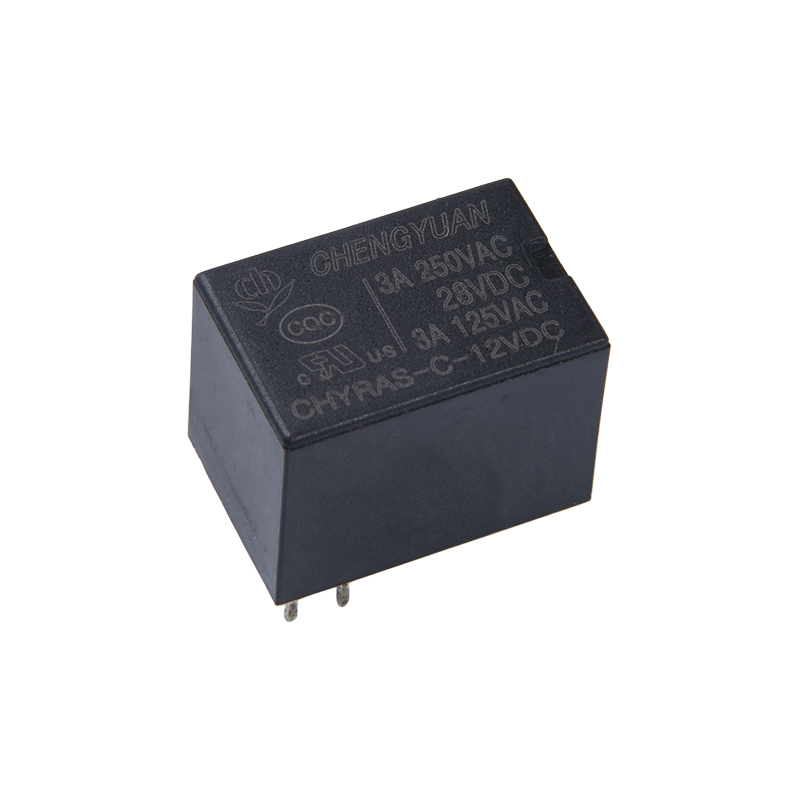

II. Tuotteen rakenne ja asennusominaisuudet

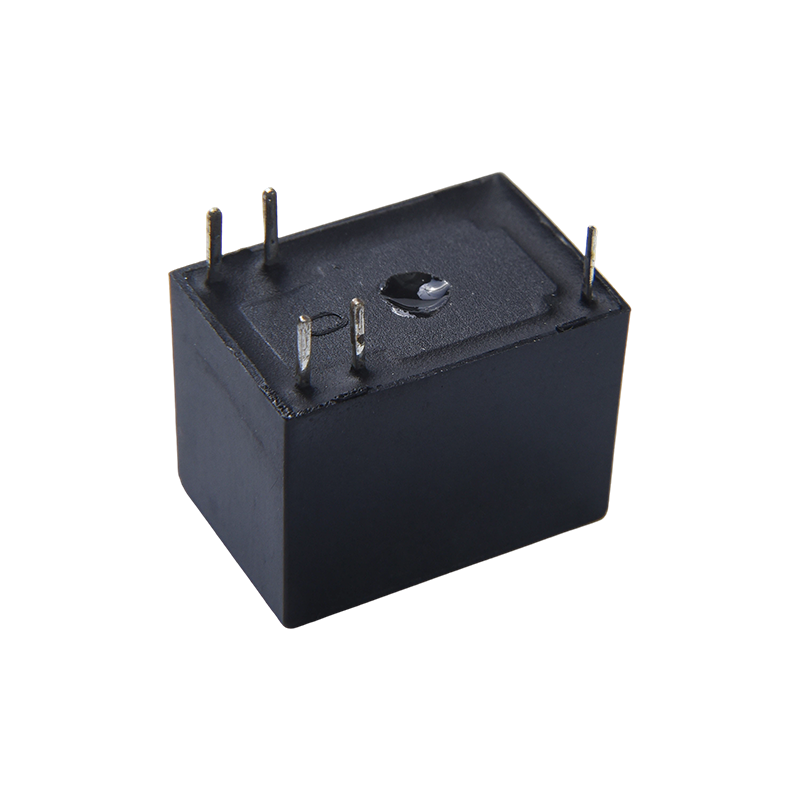

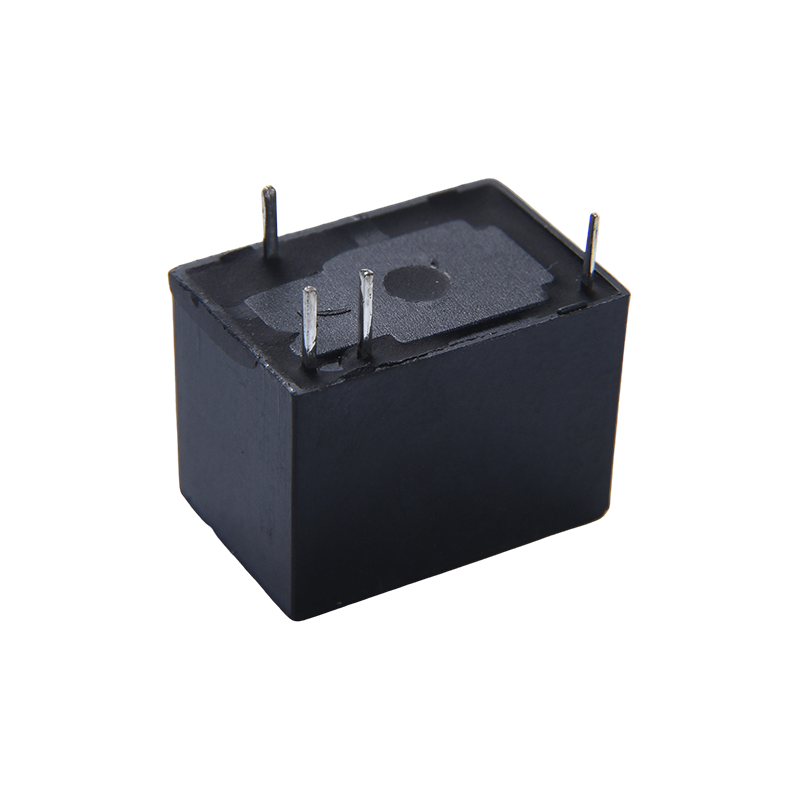

1. Pakkaus ja nastasuunnittelu: Hyväksyy 5PIN-piirilevypaketin standardoidulla pin-asettelulla, mikä helpottaa automatisoitua hitsausta ja massakokoonpanoa ja sopii suuritiheyksisille piirilevyille.
2. Ultra-Small Size: Kompakti koko täyttää kompaktin sisäisen asennuksen tarpeet, säästää piirilevytilaa ja myötävaikuttaa lopputuotteiden pienentämiseen;
3. Tiivistetty rakenne: Suljettu rakenne estää tehokkaasti pölyn, kosteuden ja vieraiden esineiden pääsyn sisään, mikä parantaa sen käyttöikää monimutkaisissa ympäristöissä. III. Ydintoiminnot ja sovellettavat skenaariot
1. Ydintoiminnot: Tarjoaa signaalin eristyksen, signaalin ohjauksen ja piirin suojaustoiminnot, eristäen ohjauspiirin kuormituspiiristä ja suojaamalla ydinohjauskomponentteja.
2. Viestintälaitteet: Soveltuu signaalin kytkemiseen ja piirien ohjaukseen viestintälaitteissa, kuten kytkimissä, varmistaen signaalinsiirron vakauden.
3. Turva- ja turvallisuuslaitteet: Voidaan käyttää turvakulunvalvontajärjestelmien ja valvontalaitteiden ohjausyksikkönä, joka mahdollistaa oven magneettisen lukkokytkimen tilan havaitsemisen ja ohjauksen sekä turvahälytyssignaalien lähetyksen ohjauksen.
4. Toimistolaitteet: Sopii sisäiseen signaalinhallintaan toimistolaitteissa, kuten tulostimissa ja kopiokoneissa, mikä parantaa laitteiden toiminnan tarkkuutta.
5. Kodinkoneet: Käytetään apusignaalien ohjaamiseen pienissä kodinkoneissa, kuten sisäisten piirien kytkennät ja suojaukset, jotka vastaavat kodinkoneiden pienitehoisia suunnitteluvaatimuksia;
6. Teollisuusautomaatio: Soveltuu pieniin signaalinohjauslinkkeihin teollisuusautomaatiolaitteistoissa, mikä mahdollistaa laitteiden eri moduulien koordinoidun toiminnan ja ohjauksen.
Yhteystiedot
| Kirjoita | CHYRAS |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100mΩ Max. (1A 16VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 3A/12V0AC |
| Max. vaihtovirtaa | 3A |
| Max. kytkentäjännite | 125 VAC |
| Max. virran kytkentä | 360VA |
| Min. vaihtokuorma | 6V 1A |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 10 ms Max. |
| Vapautusaika | 4 ms Max. |
| eristysvastus | Min 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 500 VAC, 50/60 Hz 1 minuutin ajan |
| Kelan ja koskettimen välillä: 750 VAC, 50/60 Hz 1 minuutin ajan |
| Tärinänkestävyys | Tuhoisa | 10–55 Hz, 1,5 mm:n tuplaamplitudilla |
| Toimiva | 10–55 Hz, 1,5 mm:n tuplaamplitudilla |
| Iskunkestävyys | Toimiva | 10 G min |
| Tuhoisa | 10 G min |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 10000000 operaatiota (huoneenlämmössä) |
| Sähköinen kestävyys (360 op./h) | 100 000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 3,7 g $ $ |
| Kelan tiedot (20 ℃) |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 3 | 150 | 20 | Noin 0,45W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Noin 0,36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Noin 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä suurinta sallittua jännitettä kelaan yli 10 minuuttia välttääksesi kelan ylikuumenemisen.

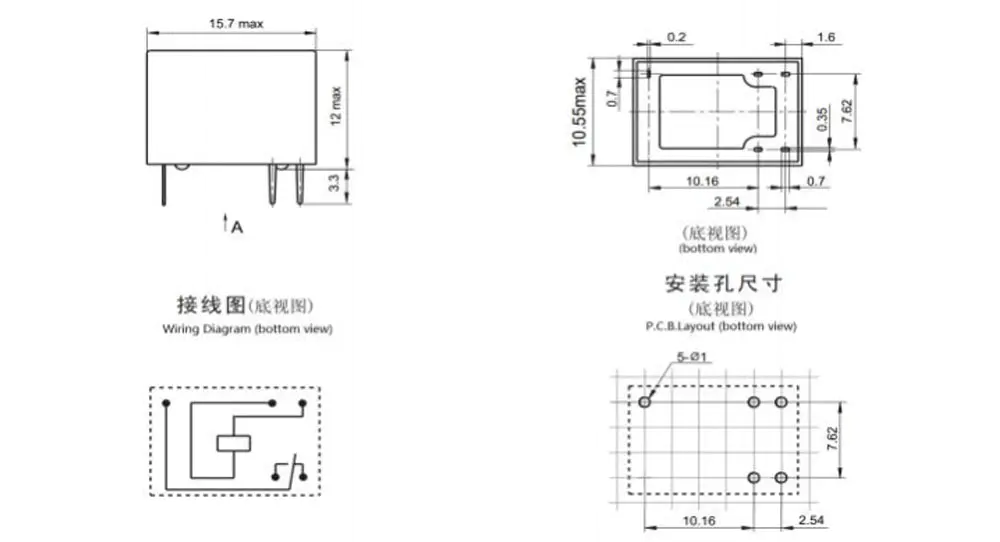

Ääriviivan mitta, kytkentäkaavio, piirilevyn asettelu (yksikkö: mm)

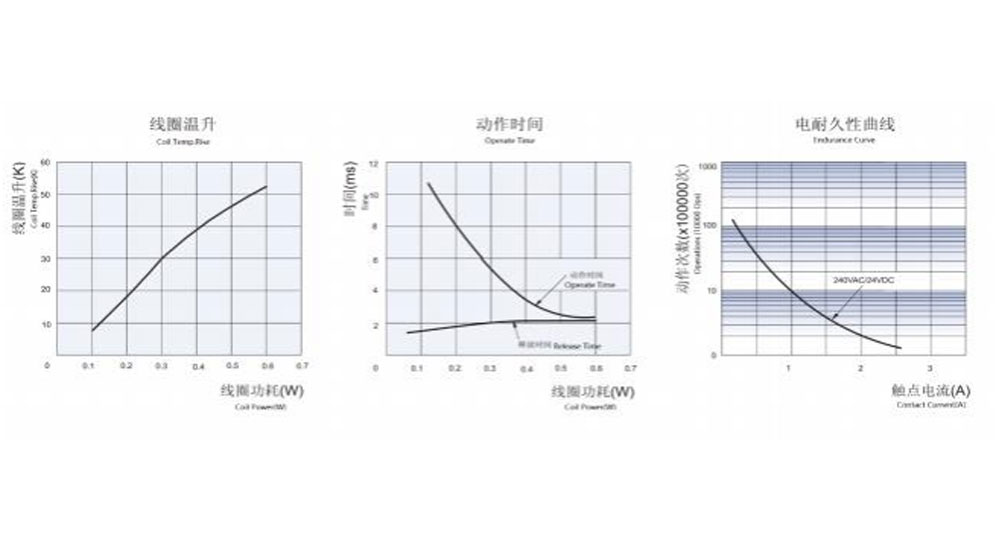

Ominaiset käyrät
Tilaustiedot
CHYRAS - C - 12VDC - H - D - T - XX
1 2 4 5 6 7
1: Tyyppi: CHYRAS
2: Yhteydenottojärjestely: C Fom C ; H A:sta; B Alkaen B
3: Nimellisjännite: 3,5,6,9,12,24VDC
4: Kotelon väri: H-musta; L-sininen, Y-keltainen
5: Kela Pwor: D-0,36W L-0,2W
6: Suojaava rakenne: S-Flux-suojattu,
SH- Sinetöity tyyppi pestävä
7: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero – Erikoisvaatimus
Vuonkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pölyä jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun vuonkestävät releet on asennettu piirilevylle.
Muokattu erikoisliite on saatavilla, kun CHENGYUAN on arvioinut sen.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
Omaan käyttöön sopiva tuote. Suljetuille releille avaa asennuksen ja puhdistuksen jälkeen kotelon tuuletusaukko ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin määrittää käytettävä tuote.
