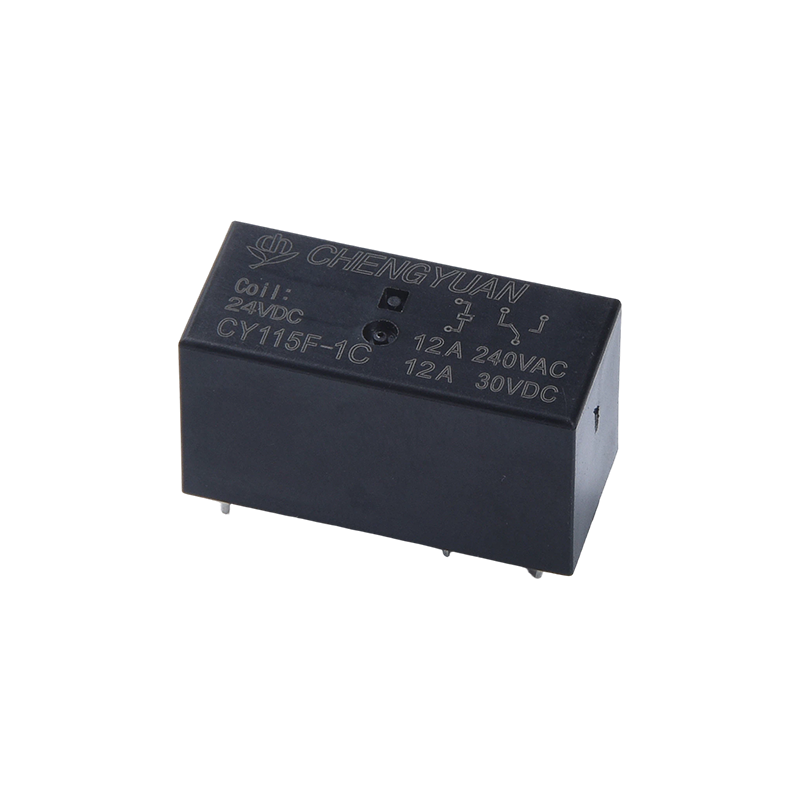

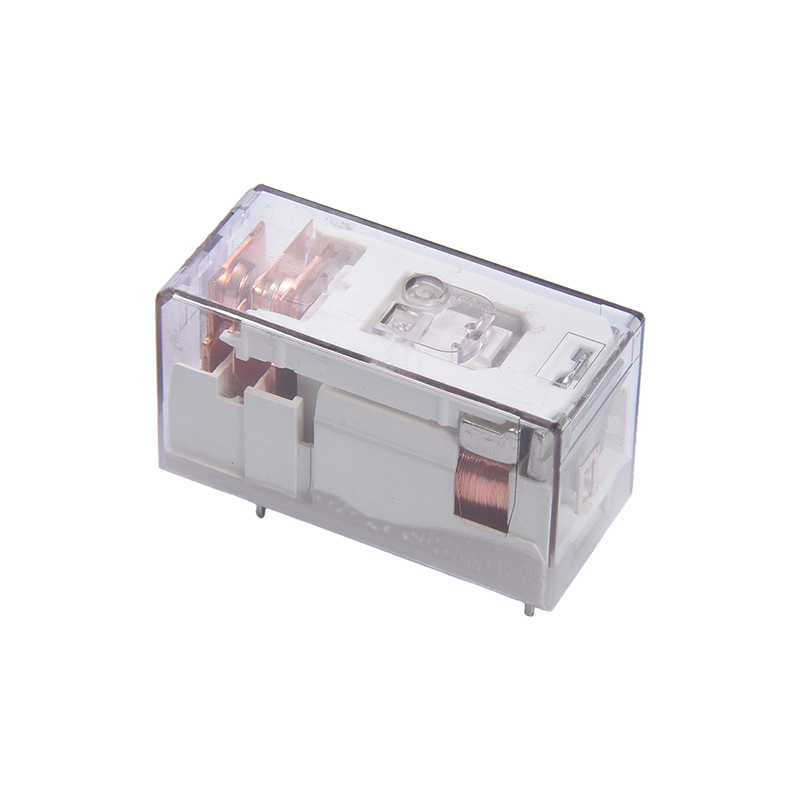

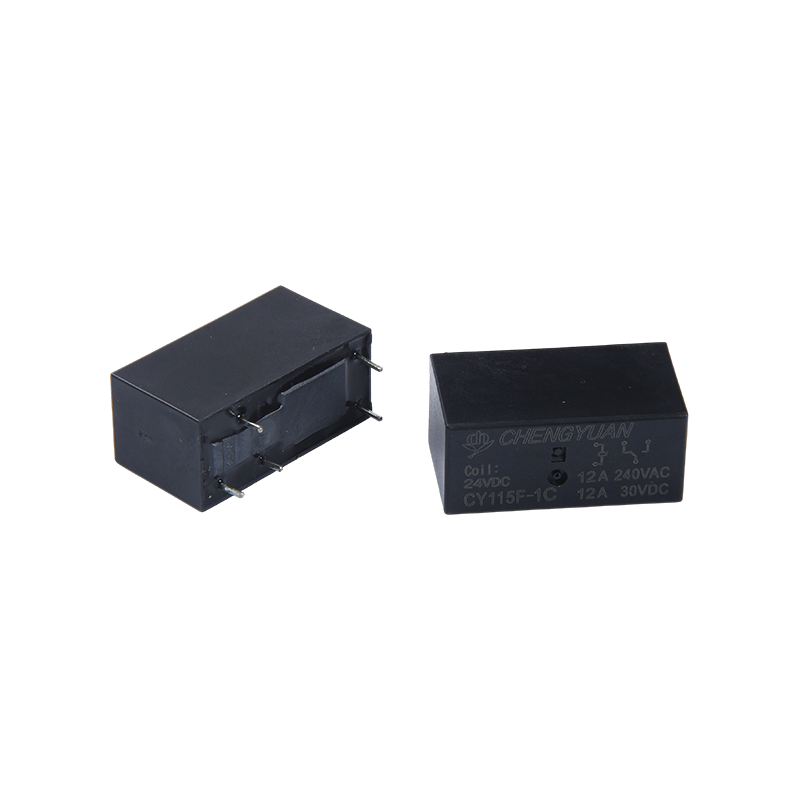

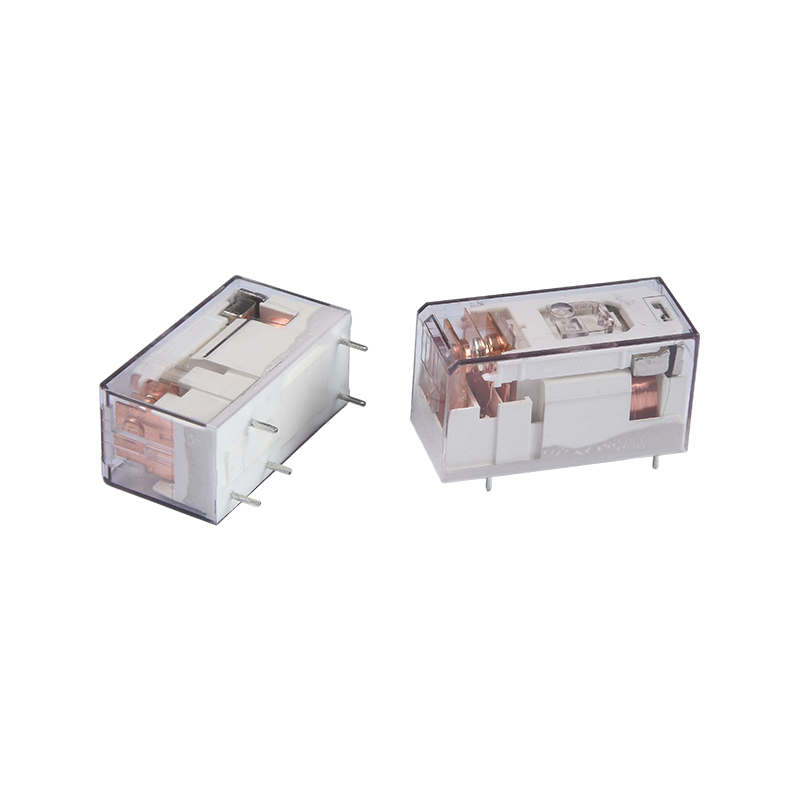

Tuotteen edut:
Suuri kuormitus, kompakti rakenne: Saavuttaa 12A koskettimien kytkennän pienessä piirilevyreleessä, säästäen asennustilaa ja soveltuu suuritiheyksisille levyasetteluille.
Wide Coil Voltage -yhteensopivuus: Käämi tukee laajaa jännitealuetta 3VDC - 230VAC/VDC, mikä helpottaa suoraa integrointia eri ohjausjännitteiden järjestelmiin ilman lisämuunnoksia.
Tehokas sähköeristys: Koskettimen ja kelan välinen kestojännite on jopa 5000 V, mikä vaimentaa tehokkaasti häiriöitä ja parantaa järjestelmän turvallisuutta ja vakautta.
Tärkeimmät ominaisuudet:
Kontaktikapasiteetti: 12A @ 240VAC / 30VDC, joka täyttää useimpien kodinkoneiden ja teollisuuslaitteiden tehonsäätötarpeet.
Yhteydenottolomake: Saatavilla useissa yhteydenottomuodoissa (kuten 1H, 1Z jne.), jotka tukevat normaalisti auki olevia, normaalisti suljettuja ja vaihtopiirikonfiguraatioita joustaviin sovelluksiin.
Ajotehokkuus: Tyypillinen kelan virrankulutus on 0,4 W, alhainen energiankulutus ja herkkä vaste.

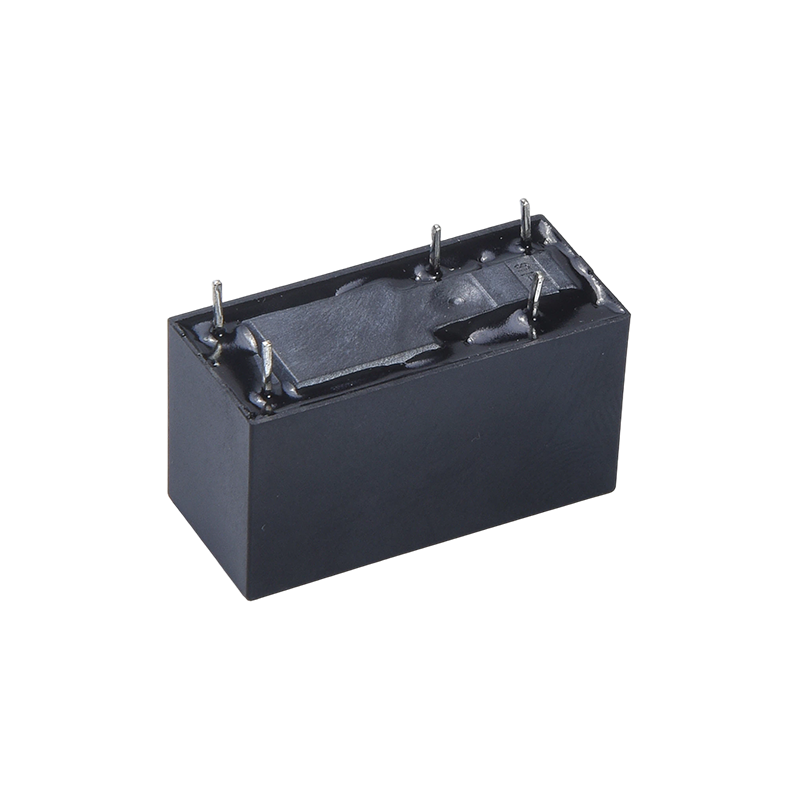

Pin Design: Standard 5-PIN PCB-nastat helppoon juottamiseen ja automatisoituun tuotantoasennukseen.
Pääsovellukset:
Teollisuusautomaatio: Käytetään PLC-lähtömoduuleissa, moottoriohjaimissa, solenoidiventtiiliohjaimissa ja laitteiden tehokytkentöissä.
Älykäs ohjaus: Integroitu älykkään kodin järjestelmiin ohjaamaan suuritehoisia kuormia, kuten ilmastointilaitteita, lattialämmitystä, valaistusta ja sähköverhoja.
Energianhallinta: Sovelletaan UPS:n keskeytymättömissä virtalähteissä, aurinkoinverttereissä, energian varastointijärjestelmissä ja muissa uusissa virtapiirien kytkentäohjauksessa.
Laitteen eristys: Tarjoaa sähköisen eristyksen ohjauspään ja kuormituspään välillä ja suojaa pienjännitteisiä ohjauspiirejä.
Yhteystiedot
| Kirjoita | CYF115F |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100 mΩ Max. (1A 6VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 12A 250 VAC |
| Max. kytkentävirta | 12A |
| Max. kytkentäjännite | 277 VAC |
| Max. kytkentätehoa | 3342VA |
| Min. kytkentäkuorma | 6V 1A |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 15 ms Max. (Ei diodia) |
| Vapautusaika | 5 ms Max. (Ei diodia) |
| eristysvastus | Min. 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 1000 VAC, 50/60 Hz 1 minuutin ajan |
| Kelan ja koskettimen välillä: 5000 VAC, 50/60 Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkestävyys | Toimiva | 10 G min. |
| Tuhoisa | 100 G min. |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 10 000 000 kpl (huoneenlämmössä) |
| Sähköinen kestävyys (360 op./h) | 100 000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 13,5 g $ $ |
| Kelan tiedot (20 ℃) |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 5 | 80.00 | 62.5 | Noin 0,4 W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä suurinta sallittua jännitettä kelaan yli 10 minuuttia, jotta vältytään thd-käämin ylikuumenemiselta.

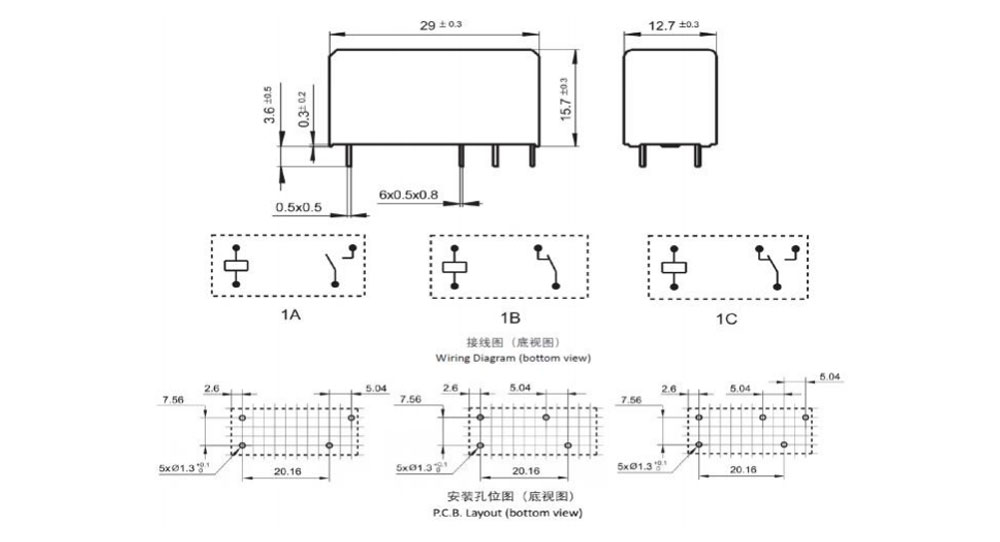

Ulkomitat, kytkentäkaavio, piirilevyn asettelu (yksikkö:mm)

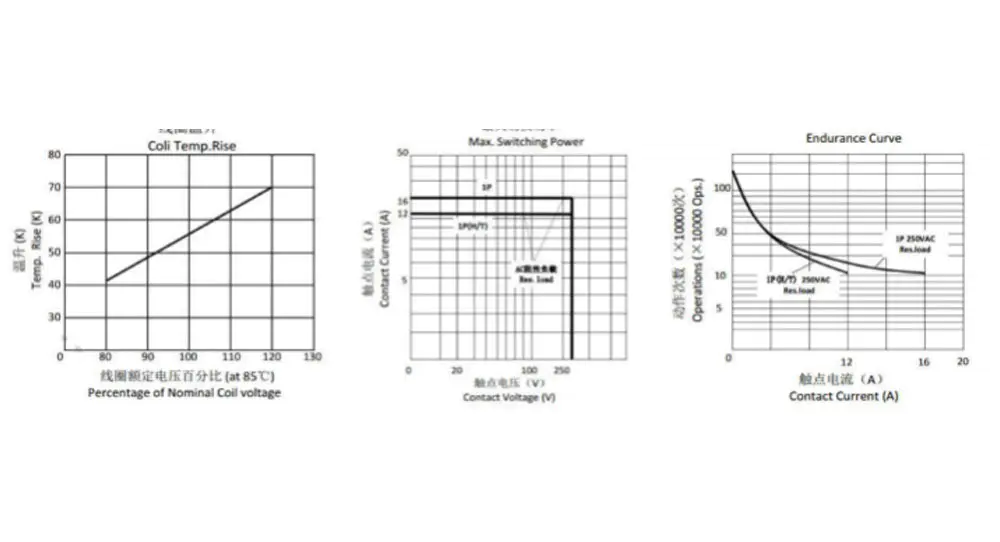

Ominainen käyrä
Tilaustiedot
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 5 6 8
1: Tyyppi: CY115F
2: Napojen lukumäärä: 1-1 napa
3: Yhteydenottojärjestely: A-lomake A ; B-lomake B ; C-lomake C
4: Nimellisjännite: 5,6,9,12,18,24,48VDC
5: Kotelon väri: B-musta
6: Kela Pwor: D-0,4W
7: Suojarakenne: S-Flux-suojattu,
SH-suljettu tyyppi pestävä
8: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero Erityisvaatimus
Vuonkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pölyä jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun vuonkestävät releet on asennettu piirilevylle.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
sopiva tuote omaan käyttötarkoitukseensa. Suljetuille releille avaa asennuksen ja puhdistuksen jälkeen kotelon tuuletusaukko ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin määrittää käytettävä tuote.
