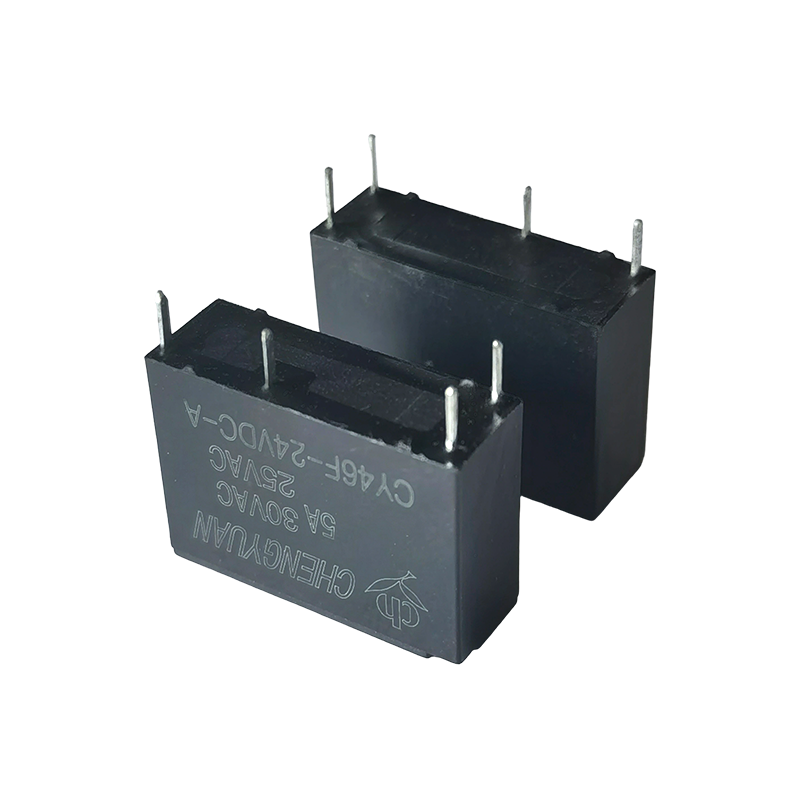

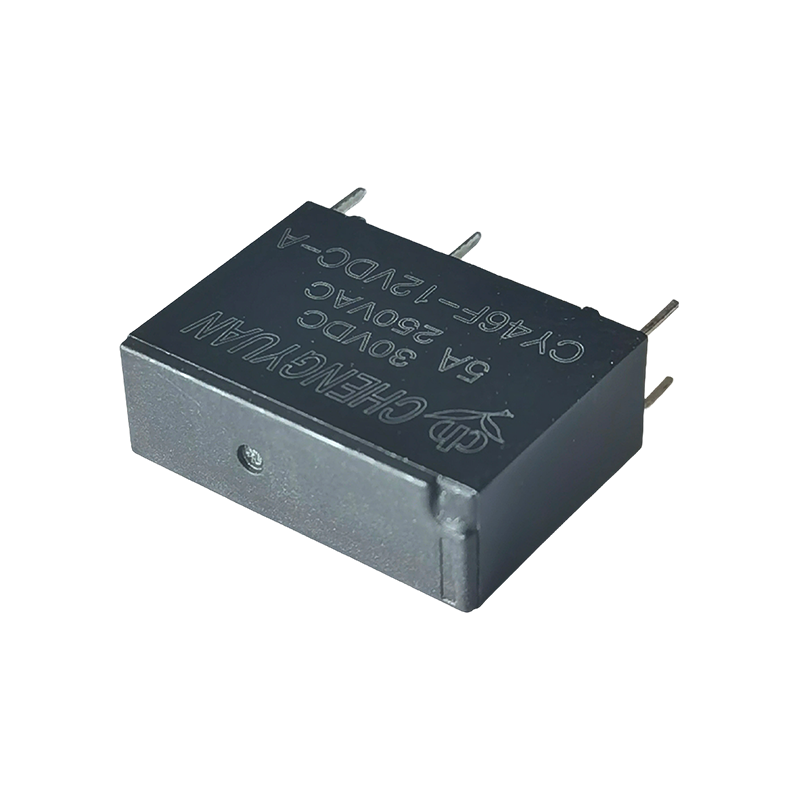

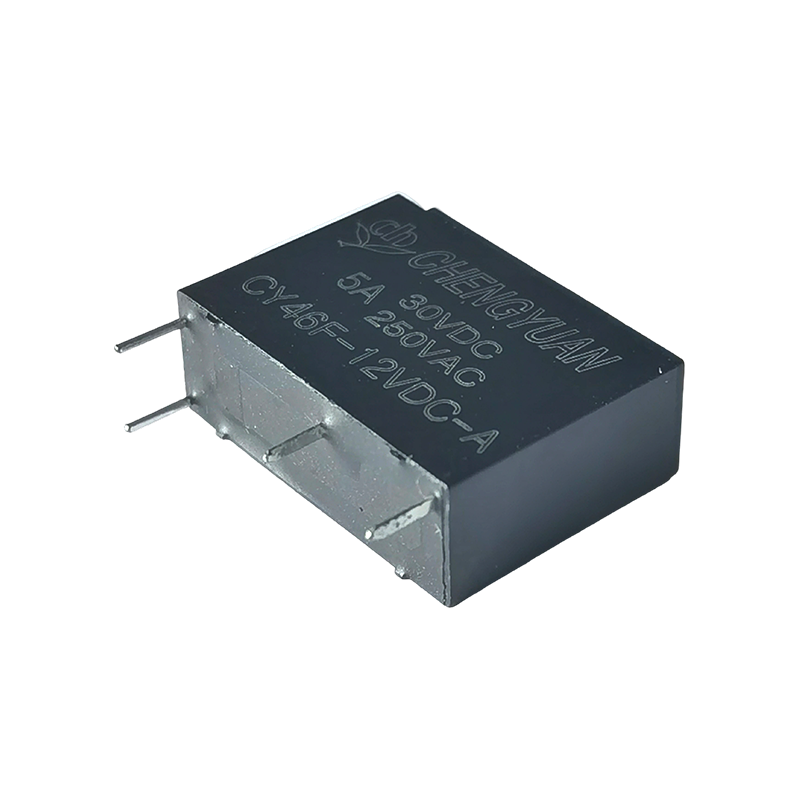

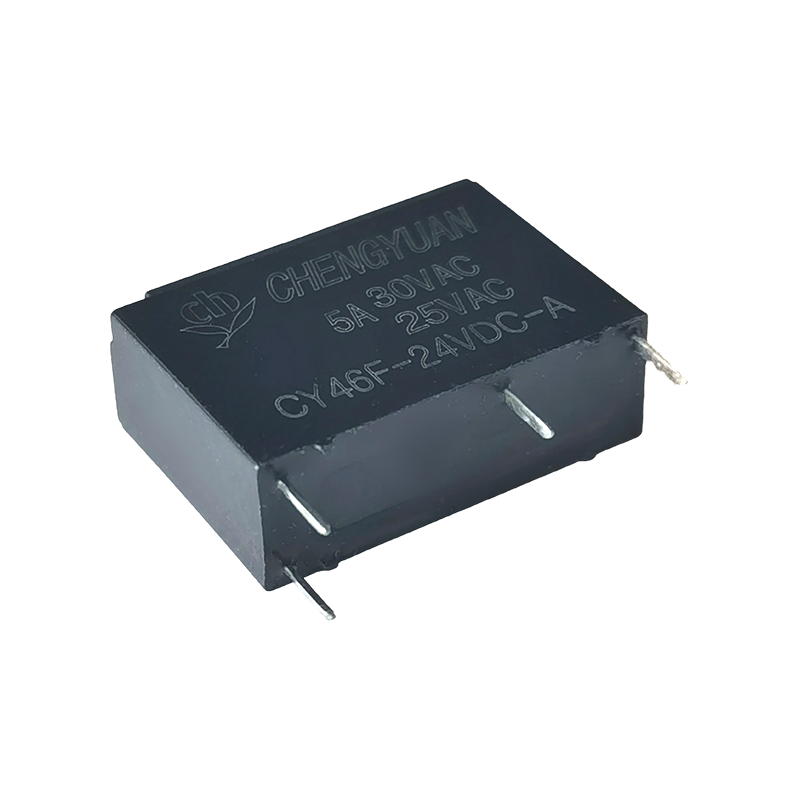

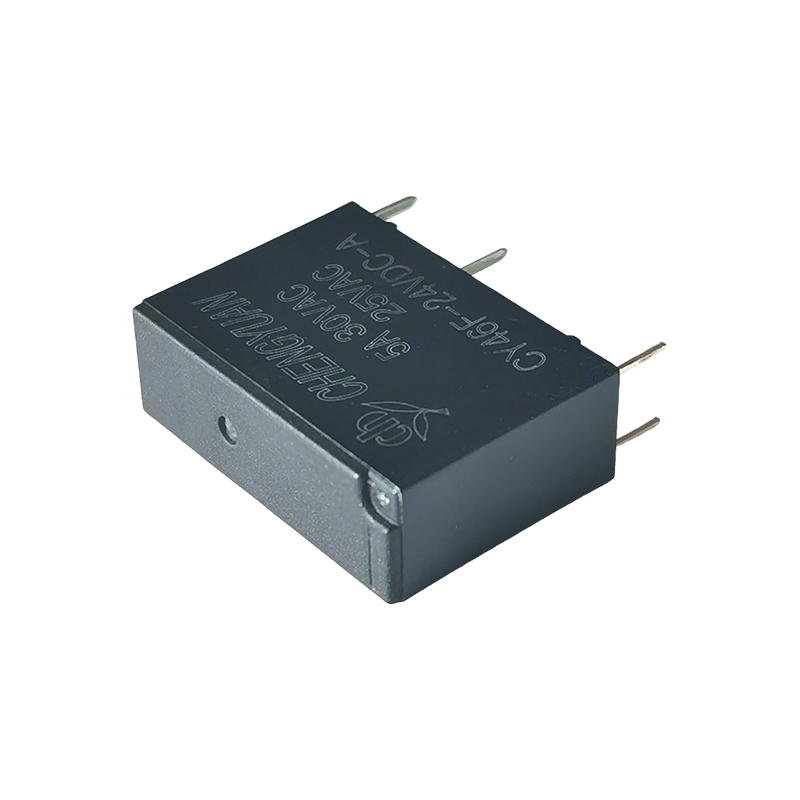

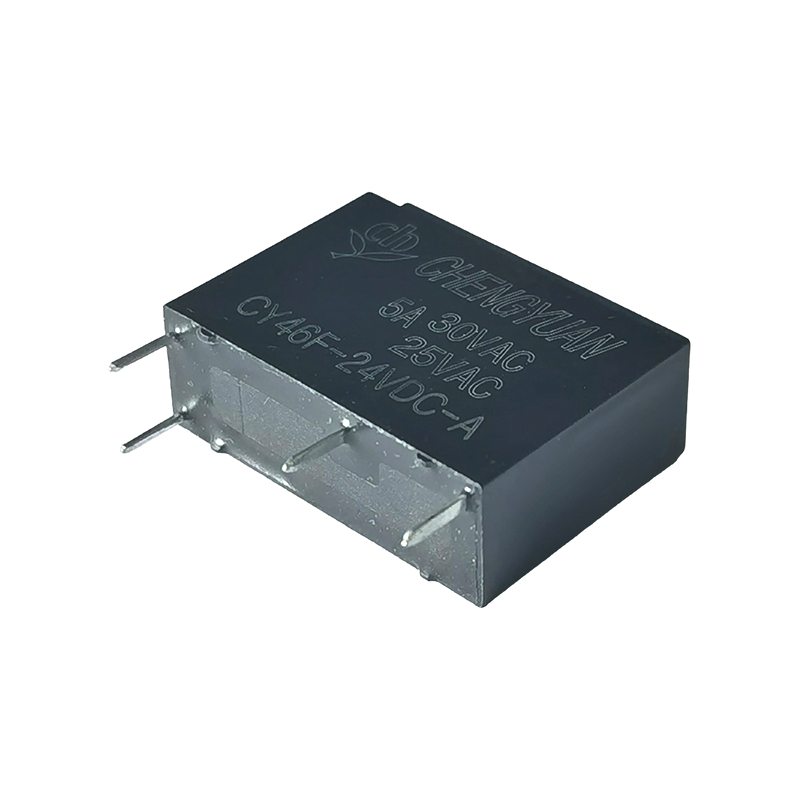

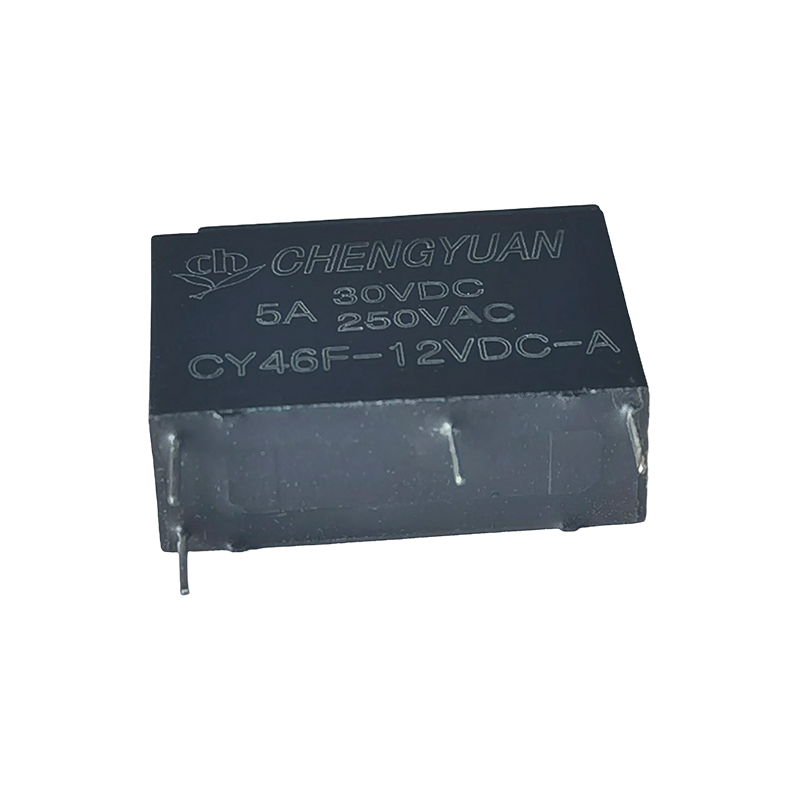

Ominaisuudet:
• Kompakti koko (20*7.2*16.6mm), sopii suuritiheyksisille piirilevyille
• Korkea kestävyysjännite: 4000 V (käämin ja koskettimien välillä)
• 5A kosketinkytkentäkapasiteetti
Tyypilliset sovellukset:
1. Pienet kodinkoneet: Pienten kodinkoneiden, kuten pienten riisinkeittimien, pienten ilmankostuttimien, kannettavien vedenkeittimien ja pienten kotitalouksien tuulettimien virran päälle/pois-säädin, joka täyttää näiden tuotteiden miniatyrisointivaatimukset;
2. Kuluttajaelektroniset laitteet: Virtapankit, pienet sovittimet, digitaalisten tuotteiden latauksen ohjausmoduulit ja piirikytkennät pienissä ääni- ja videosoittimissa, hyödyntäen niiden erittäin pientä kokoa tiheiden piirilevyasettelujen luomiseen;
3. Teollisuuden apuohjaus: Pienet anturisignaalin kytkentä, miniatyyri PLC-laajennusmoduulit ja apuohjauspiirit automaatiolaitteita varten (kuten merkkivalojen ohjaus, pienet solenoidiventtiiliohjaimet), jotka ovat yhteensopivia yleisten 5VDC-24VDC teollisuuden ohjausjännitteiden kanssa;
4. Älykodin päätelaitteet: Älykkäiden anturisolmujen, pienten älykytkimien ja langattomien kaukosäätimen vastaanottomoduulien virranhallinta, jotka täyttävät älykodin laitteiden virransäästö- ja miniatyrisointivaatimukset;
5. Turvallisuus- ja lääketieteelliset apulaitteet: Signaalin laukaisupiirit pienille turvailmaisimille (kuten ovi- ja ikkuna-anturit, savuilmaisimet) ja sisäiset piirikytkennät kannettaville lääketieteellisille lisälaitteille (kuten pienet pulssioksimetrit), jotka varmistavat vakaan toiminnan;
6. Autojen elektroniikan apulaite: Ohjauspiirit pienille sähkölaitteille auton sisätiloissa (kuten auton tuulettimet, ympäristön valot), jotka ovat yhteensopivia ajoneuvojen yleisten 12 VDC jännitemääritysten kanssa.
Yhteystiedot
| Kirjoita | CY46F |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100mΩ Max. (1A 16VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 5A250 VAC |
| Max. vaihtovirtaa | 5A |
| Max. kytkentäjännite | 250VAC |
| Max. virran kytkentä | 1250VA |
| Min. vaihtokuorma | 6V 1A |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 20ms Max. (Ei diodia) |
| Vapautusaika | 10 ms Max. (Ei diodia) |
| eristysvastus | Min 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 750 VAC, 50/60 Hz 1 minuutin ajan |
| Kelan ja koskettimen välillä: 4000 VAC, 50/60 Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkestävyys | Toimiva | 10 G min |
| Tuhoisa | 10 G min |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 10 000 000 kpl (huoneenlämmössä) |
| Sähköinen kestävyys (360 op./h) | 100 000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 3,9 g |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 5 | 40 | 125 | Noin 0,20W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Noin 0,36W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä käämin suurinta sallittua jännitettä yli 10 minuuttia, jotta voit välttää thd-kelan ylikuumenemisen.

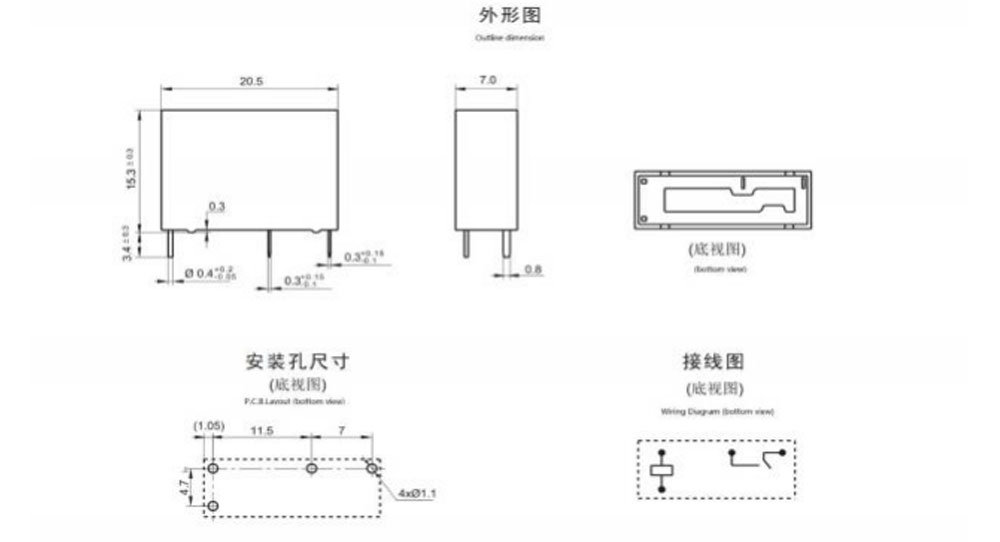

Ulkomitat, kytkentäkaavio, piirilevyn asettelu (yksikkö:mm)

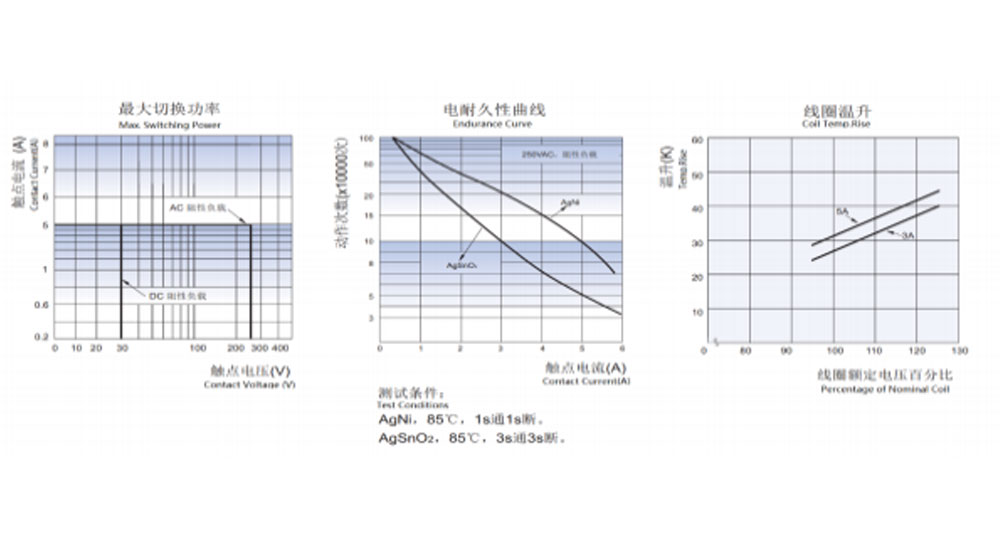

Ominaiset käyrät
Tilaustiedot
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 7
1: Tyyppi: CYF3
2: Napojen määrä: 1-1 napa
3: Yhteydenottojärjestely: C C:stä ; H Alkaen A ; B Alkaen B
4: Nimellisjännite: 5,6,9,12,18,24VDC
5: Kela Pwor: D-0,36W L-0,2W
6: Suojaava rakenne: S-Flux-suojattu,
SH-suljettu tyyppi pestävä
7: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero Erityisvaatimus
Vuonkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pölyä jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun vuonkestävät releet on asennettu piirilevylle.
Muokattu erikoisliite on saatavilla, kun CHENGYUAN on arvioinut sen.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
Omaan käyttöön sopiva tuote. Suljetuille releille avaa asennuksen ja puhdistuksen jälkeen kotelon tuuletusaukko ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin määrittää käytettävä tuote.
