Tuotteen ominaisuudet:
Suuri koskettimen kytkentäkapasiteetti: Standardin 20 A:n kuorman lisäksi koskettimet tukevat jopa 35 ampeerin kytkentää, mikä pystyy käsittelemään hetkellisiä virtapiikkejä auton käynnistyksen aikana tai suuritehoisista lisävarusteista.
Erittäin alhainen virrankulutus: Kelan virrankulutus on vain 0,6 W/0,8 W, mikä auttaa vähentämään ajoneuvon akun kuormitusta ja vastaa autoteollisuuden suuntausta kohti matalaa energiankulutusta.
Erinomainen mekaaninen kestävyys: Korkea iskun- ja tärinänkestävyys, mikä varmistaa vakaat sähköliitännät jopa kuoppaisissa ajo-olosuhteissa ja moottorin tärinässä.
Laaja kelajännitealue: Saatavana eri eritelmissä 3 VDC - 48 VDC, mukautuen erityyppisiin autojen piirien jännitteisiin.
Kompakti rakenne: Optimoitu rakenne ja pieni koko helpottavat tiheää asennusta ahtaisiin autojen sähkökäyttöisiin ohjauslaatikoihin.

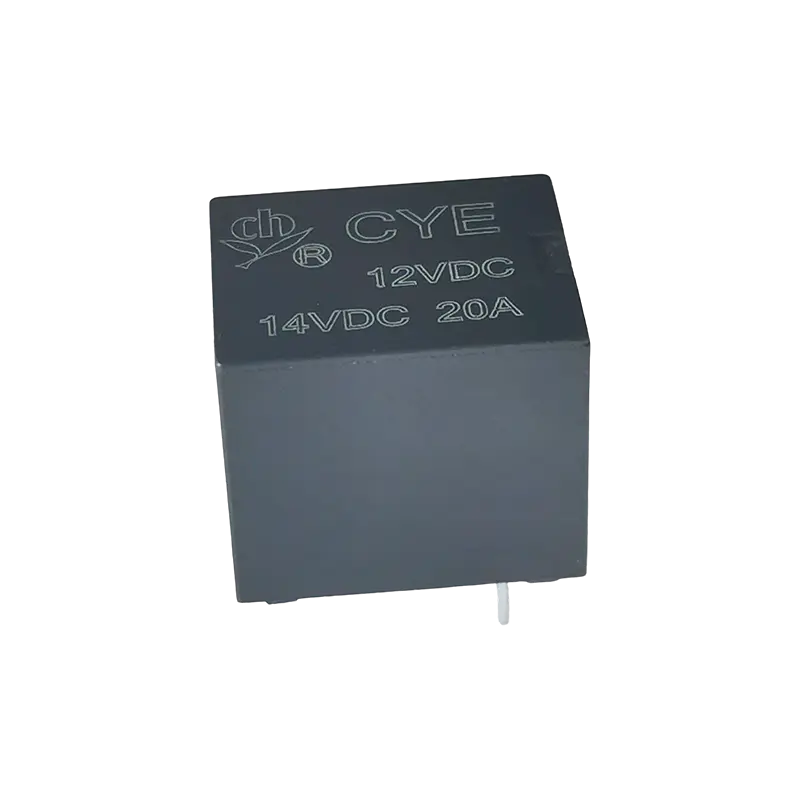

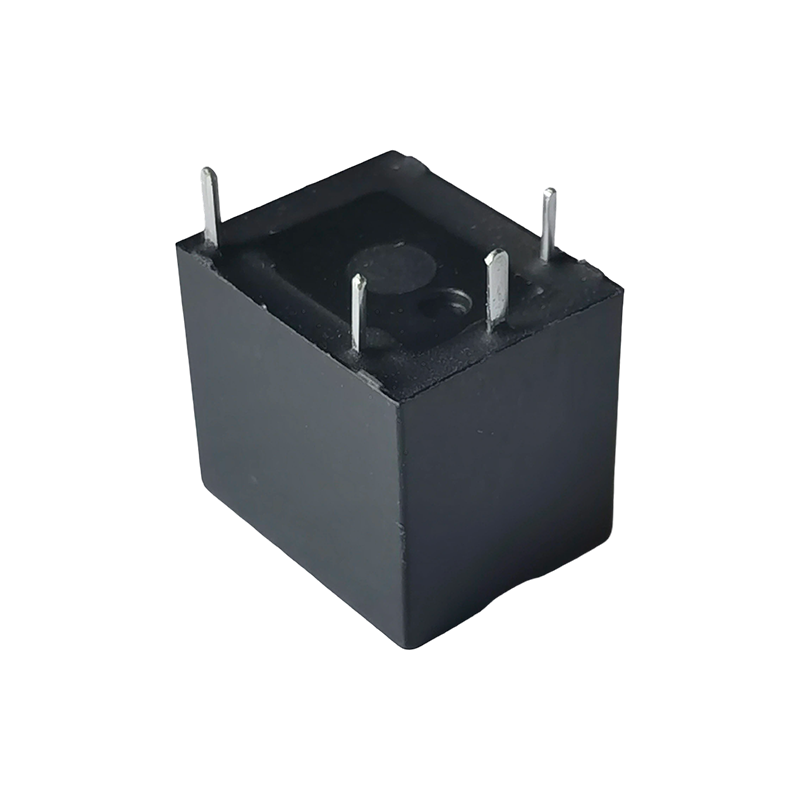

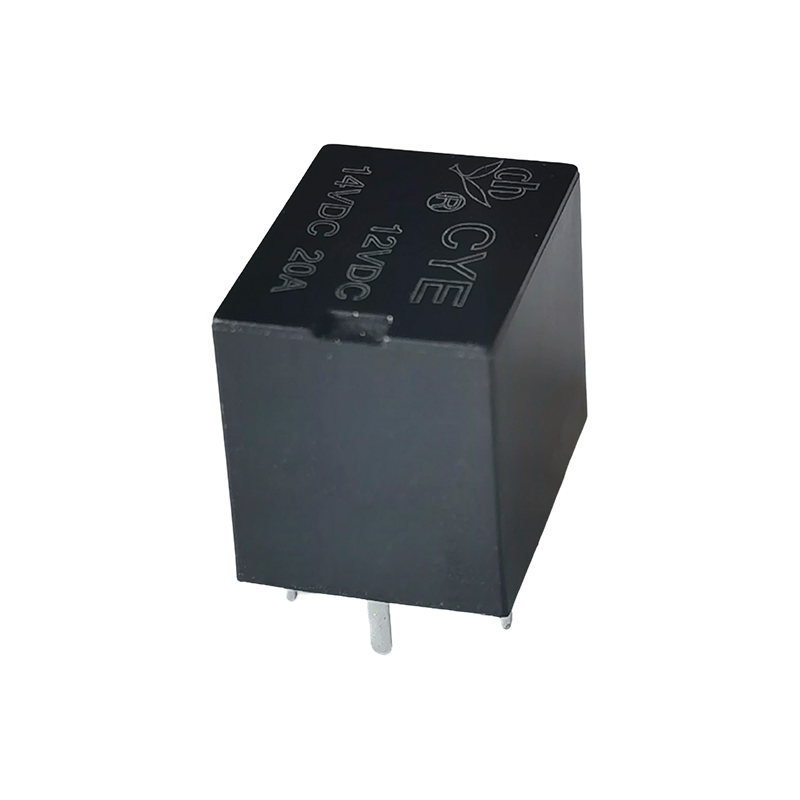

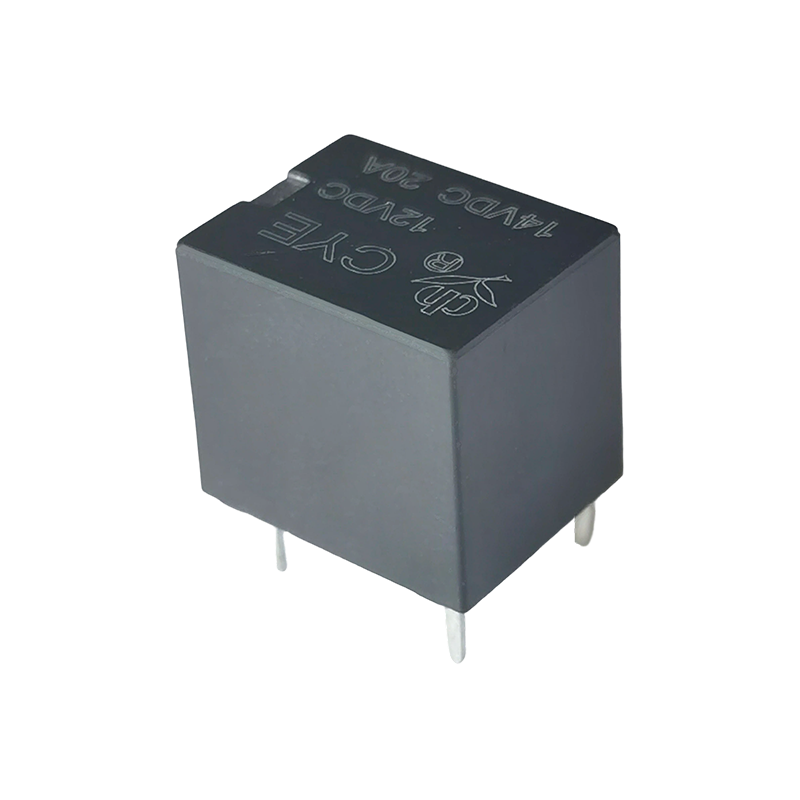

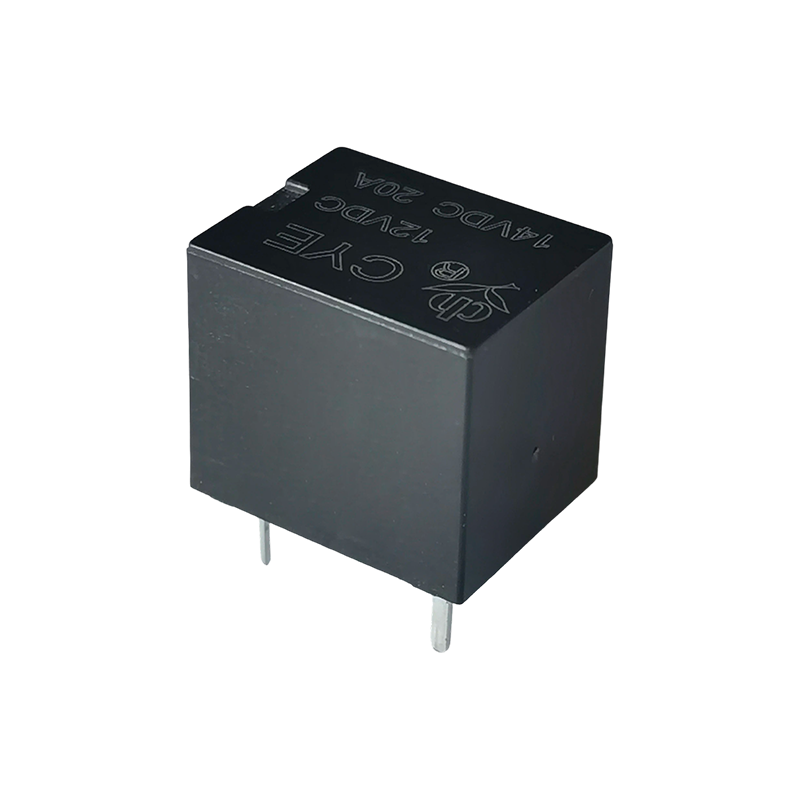

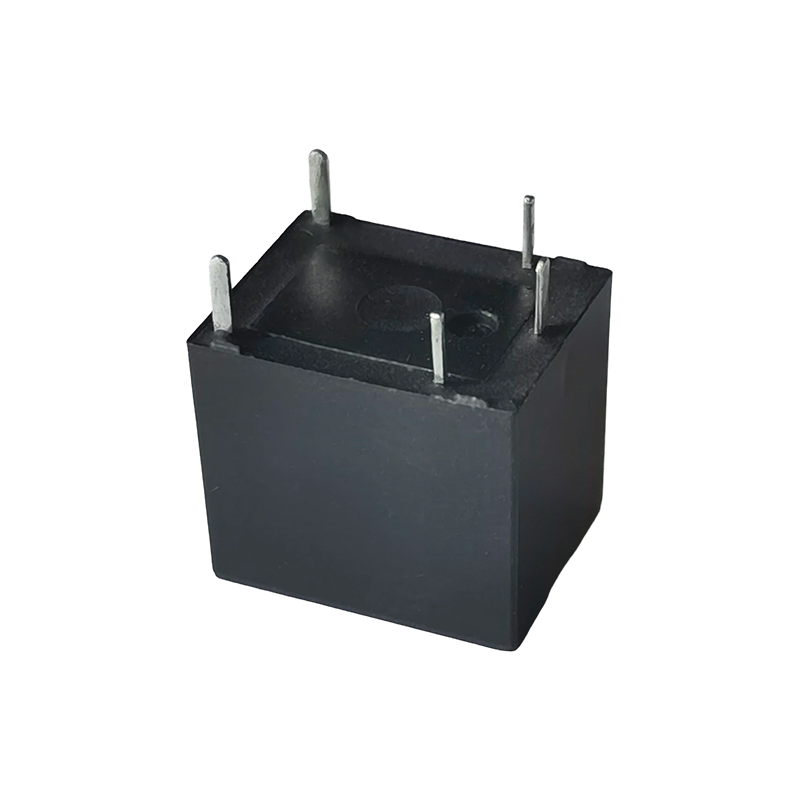

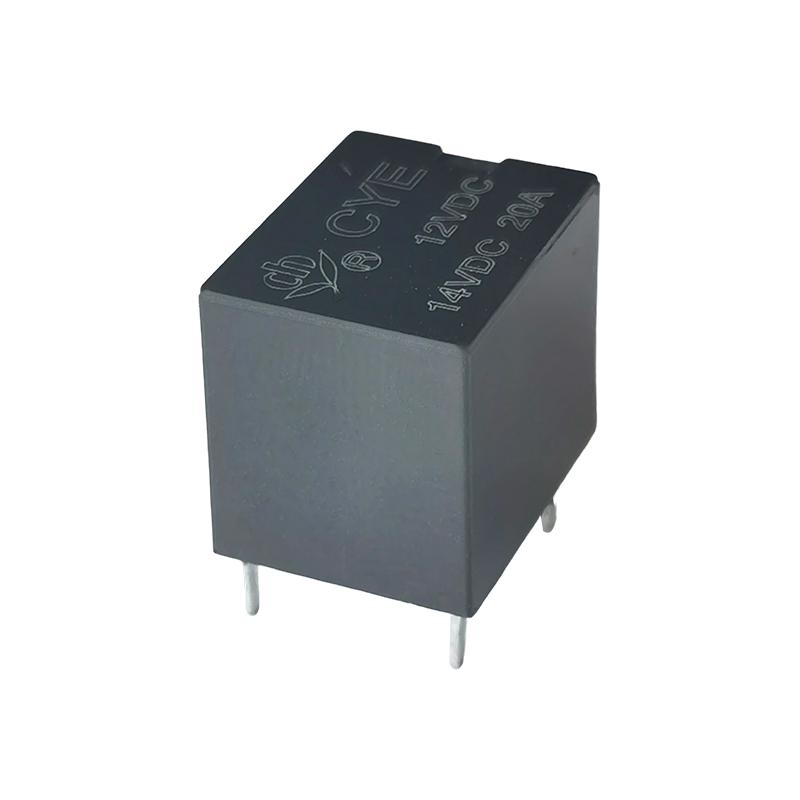

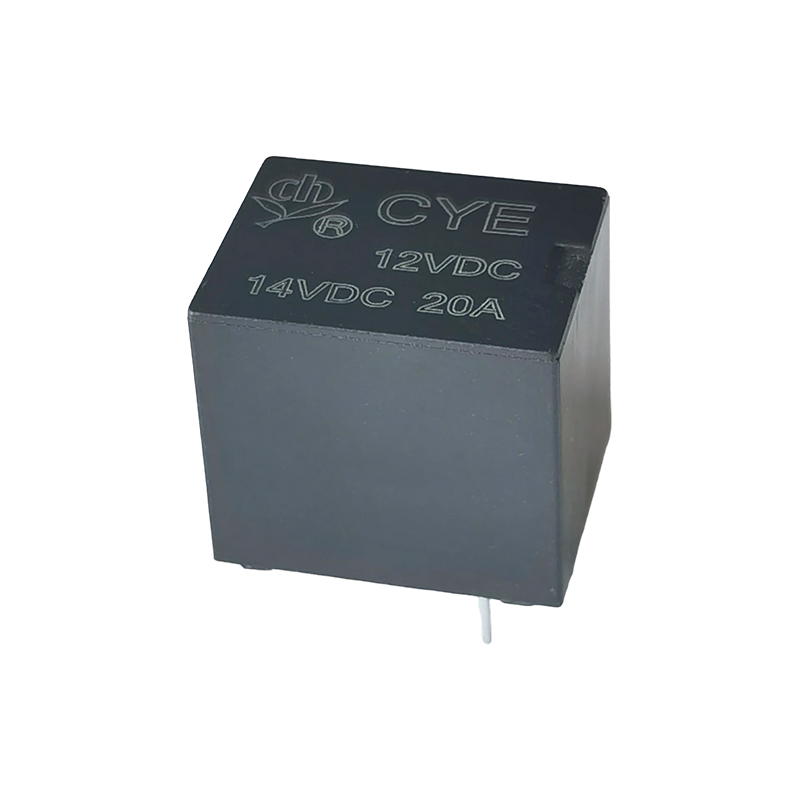

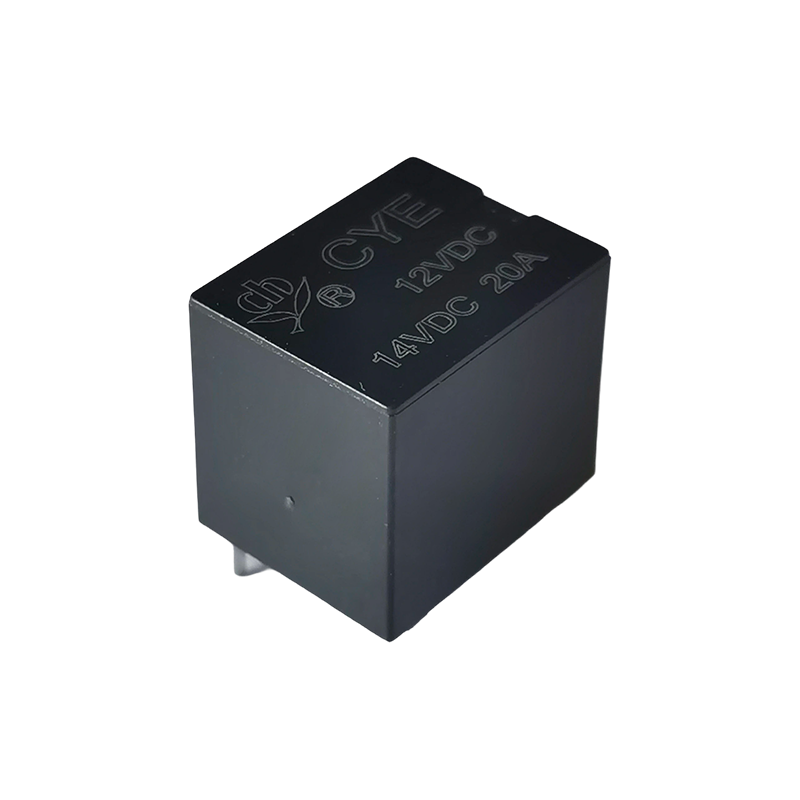

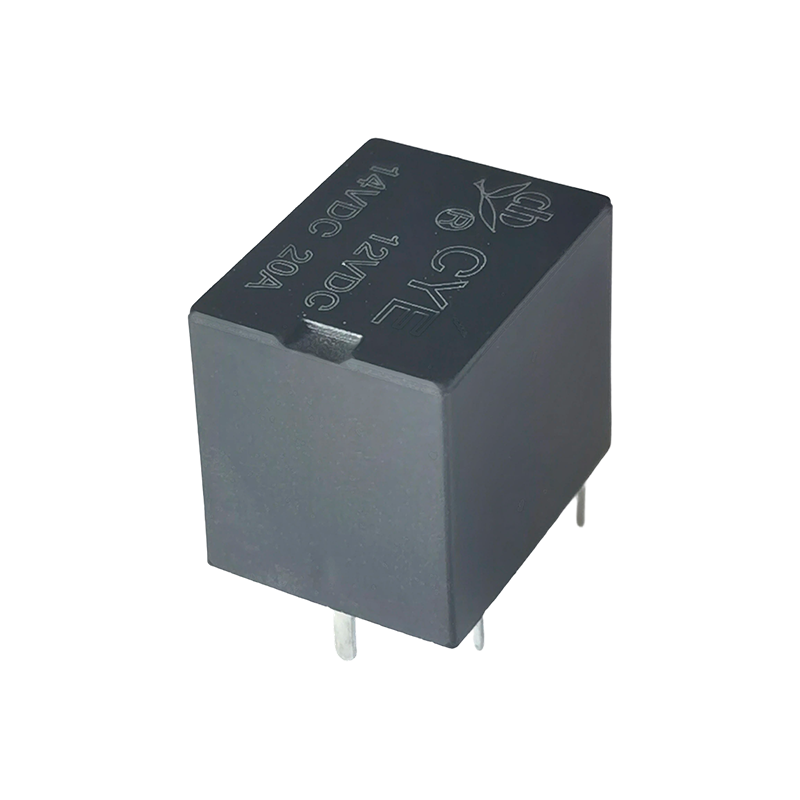

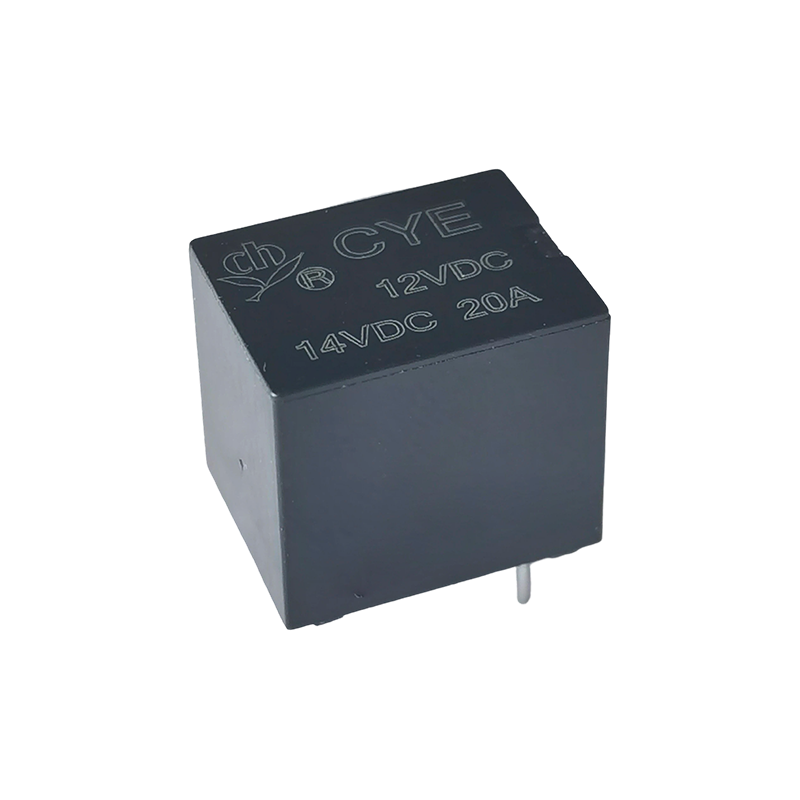

CYE (T78) -rele on erittäin pienikokoinen suuritehoinen sähkömagneettinen rele, jolla on laaja valikoima sovelluksia.
Sen pääkäyttökohteita ovat:
Autoteollisuus: Käytetään yleisesti auton ovien lukkomoottorin ohjauksessa, autojen varkaudenestojärjestelmissä sekä signaalinkytkentöissä ja kuormanohjauksessa autojen elektronisissa laitteissa.
Kodinkoneet ja toimistolaitteet: Soveltuu kodinkoneiden (kuten ilmastointilaitteiden, pesukoneiden) ja toimistoautomaatiolaitteiden virranhallintaan tai signaalin siirtoon.
Turva- ja hälytysjärjestelmät: Automaattisten varkaudenestohälytysten ydinkomponenttina se ohjaa piirien vaihtoa.
Teollisuuden ohjaus ja automaatio: Käytetään teollisuuden automaatiojärjestelmissä, instrumenteissa ja viestintälaitteissa suuritehoisten kuormien ohjaamiseen pienjännitesignaaleilla.
Kulutuselektroniikka ja kehittyvät teknologiat: Laajennetut sovellukset älykodeissa, IoT-laitteissa, uusissa energialaitteissa ja lääketieteellisessä elektroniikassa.
Yhteystiedot
| Kirjoita | CYE |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100 mΩ Max. (1A 6VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 20A 14VDC |
| Max. vaihtovirtaa | 35A |
| Max. kytkentäjännite | 30 VDC |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 10 ms Max. (Ei diodia) |
| Vapautusaika | 5 ms Max. (Ei diodia) |
| eristysvastus | Min. 100 MΩ (500 VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 500 VAC, 50/60 Hz 1 minuutin ajan |
| Kelan ja koskettimen välillä: 500 VAC, 50/60 Hz 1 min |
| Tärinänkestävyys | Toimiva | 10-500 Hz, NO-10G |
| 10-500Hz, NC-5G |
| Iskunkestävyys | Toimiva | 20g NO/11ms. 5g NC/11ms. |
| Tuhoisa | 100 G min. |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 10000000 次 10000000 operaatiota (huoneenlämmössä) |
| Sähköinen kestävyys (360 op./h) | 100 000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 125 ℃ (ei kondensaatiota) |
| Paino | Noin 6g |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 6 | 100 | 60 | Noin 0,6W | 60 % nimellisarvosta jännite | 10 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Noin 0,8W | 57,5 % nimellisarvosta jännite |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä käämin suurinta sallittua jännitettä yli 10 minuuttia, jotta voit välttää kolmannen kelan ylikuumenemisen.

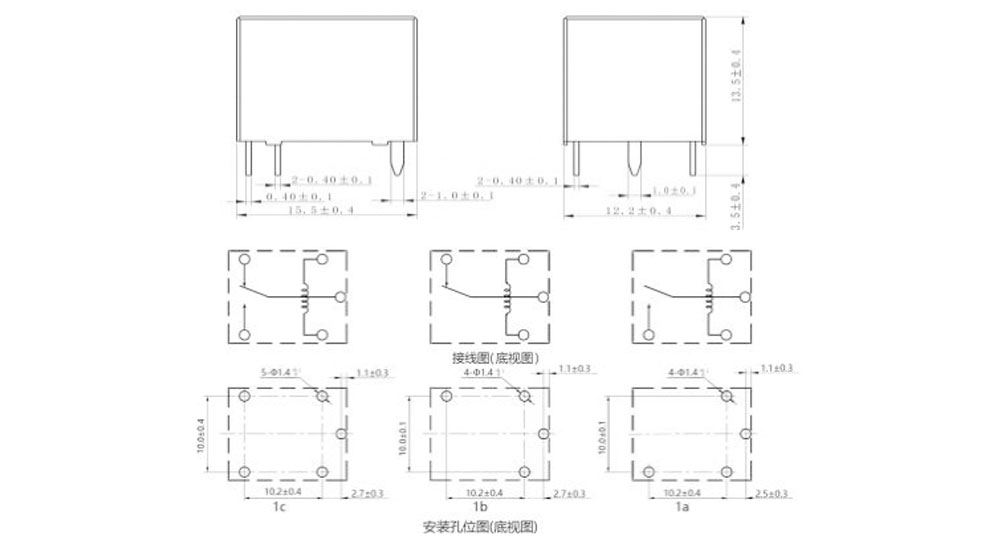

Ääriviivan mitta, kytkentäkaavio, piirilevyn asettelu (yksikkö:mm)

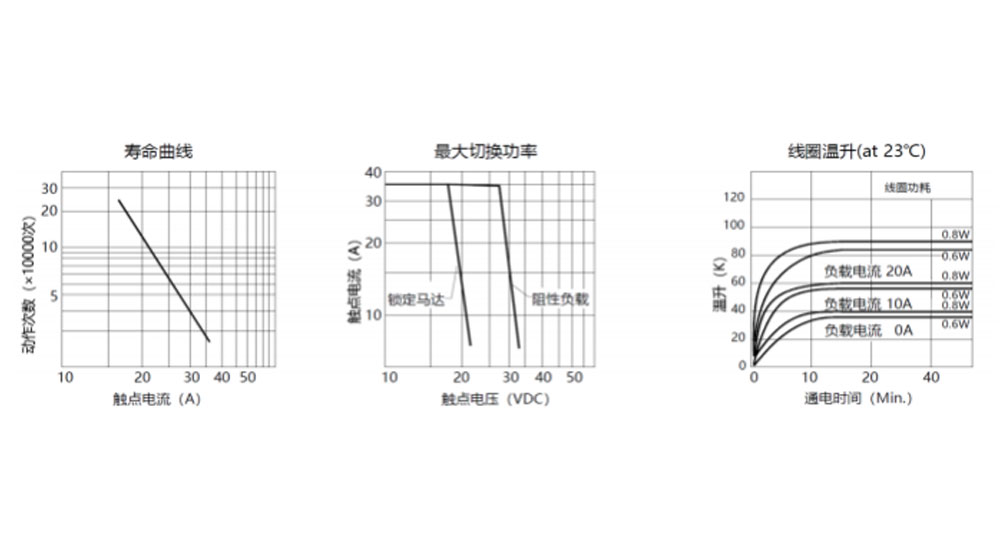

Ominaiset käyrät
Tilaustiedot
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 5 6 8
1: Tyyppi: CYE
2: Napojen määrä: 1-1 napa
3: Yhteydenottojärjestely: A-lomake A ; B-lomake B; C-lomake C
4: Nimellisjännite: 6,9,12,24VDC
5: Kotelon väri: B-musta
6: Kela Pwor: D-0,8W L-0,6W
7: Suojaava rakenne: S-Flux-suojattu,
SH- Sinetöity tyyppi pestävä
8: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero – Erikoisvaatimus
Vuonkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pölyä jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun vuonkestävät releet on asennettu piirilevylle.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
Omaan käyttöön sopiva tuote. Suljetuille releille avaa asennuksen ja puhdistuksen jälkeen kotelon tuuletusaukko ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin määrittää käytettävä tuote.
