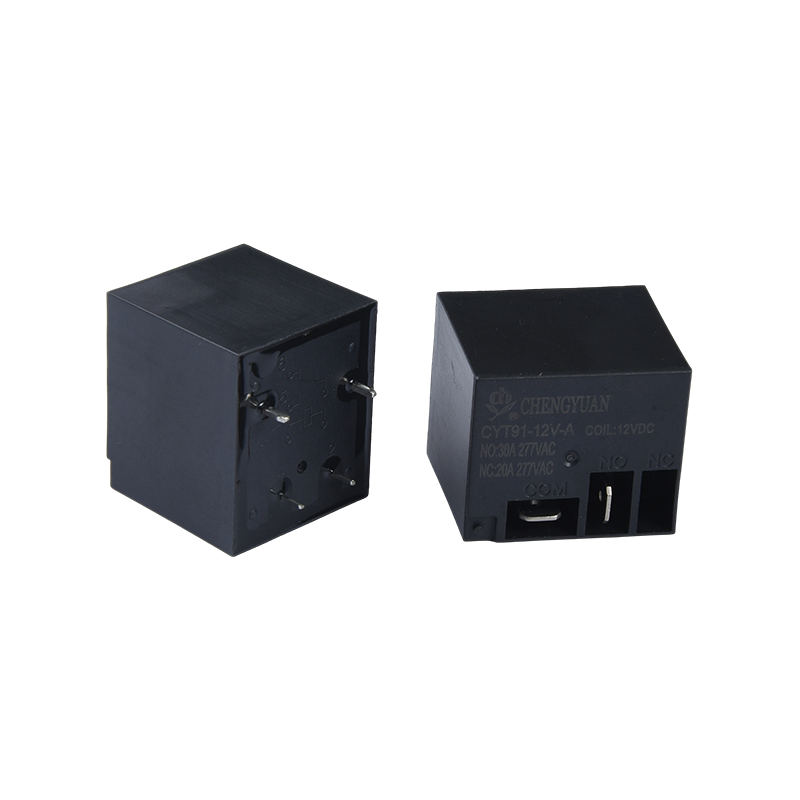

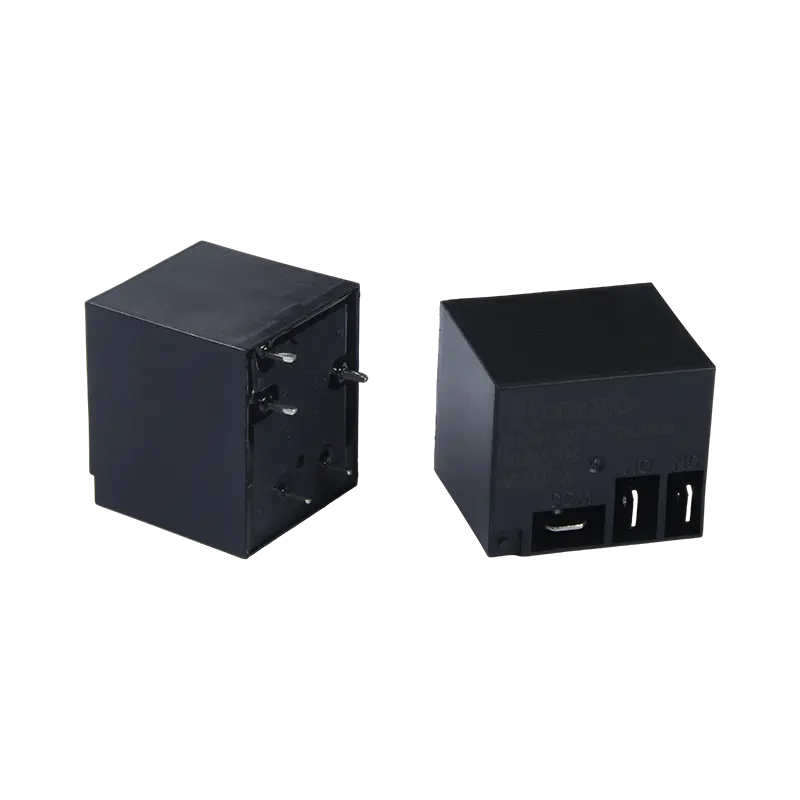

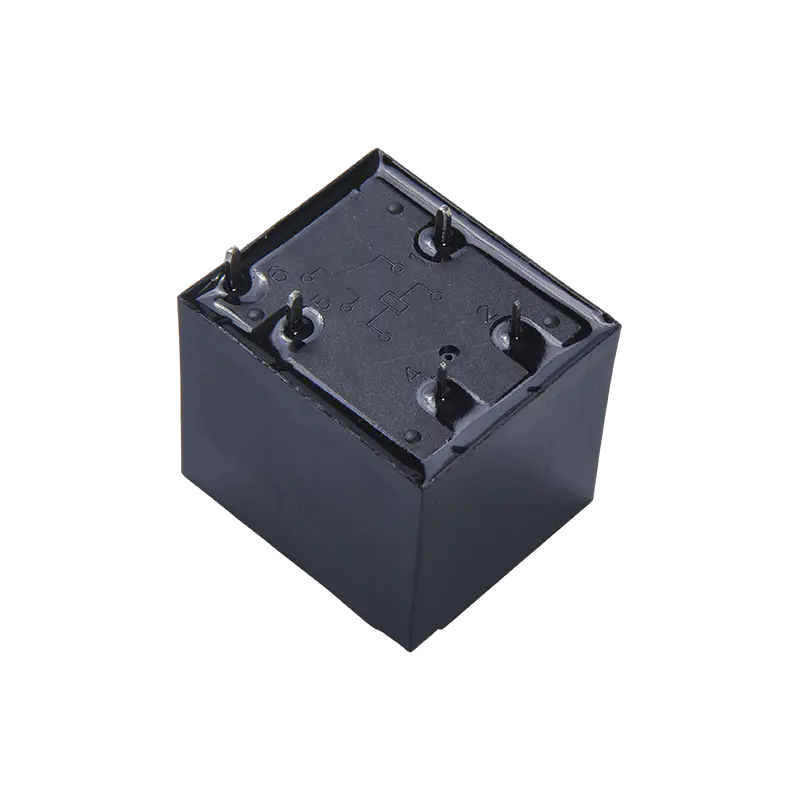

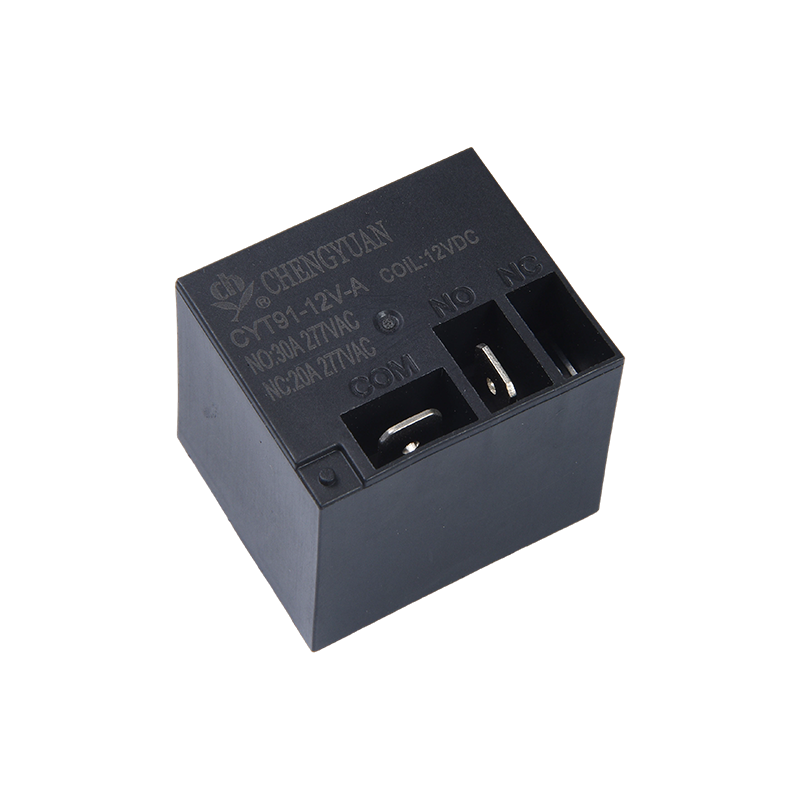

1. Tuotteen edut
High-Current Compact Design: Saavuttaa suuren kuorman kytkentäkapasiteetin 20A/30A pienessä tilavuudessa, mikä tarjoaa suuren tehotiheyden ja säästää asennustilaa.
Vahvistettu virtaa kuljettava rakenne: Valinnainen kupariliitinversio tarjoaa pienemmän kosketusvastuksen ja vahvemman virransiirtokapasiteetin, mikä vähentää lämmöntuotantoa ja parantaa pitkän aikavälin luotettavuutta suurella virralla.
Wide Voltage Drive: Laaja kelan käyttöjännitealue (3-48VDC), sopii erityisesti autoelektroniikkaan, akkukäyttöisiin laitteisiin ja erilaisiin tasavirtaohjausjärjestelmiin.
2. Tärkeimmät ominaisuudet
Kuormituskapasiteetti: Tukee kuormituksen vaihtoa jopa 30A @ 250VAC tai 28VDC, mikä täyttää useimpien suuritehoisten resistiivisten ja induktiivisten kuormien ohjaustarpeet.
Kosketinkokoonpano: Käyttää SPDT (Single Pole Double Throw) -rakennetta, joka tarjoaa yhden normaalisti avoimen ja yhden normaalisti suljetun koskettimen, joka sopii yksinkertaiseen piirikytkemiseen tai päälle/pois-ohjaukseen.
Tehokas käyttö: Tyypillinen kelan virrankulutus on 0,9 W, mikä tarjoaa korkean ajotehokkuuden ja alhaisen ohjauspiirin kuormituksen.
Kestävä rakenne: Vankka rakenne, kosketusmateriaalit ja paine optimoitu suurvirtakaarelle, mikä johtaa pitkän sähkön käyttöiän.
3. Pääsovellukset
Autoelektroniikka: Käytetään sähköajoneuvoissa ja perinteisissä ajoneuvoissa akun hallintaan, esilatauspiireihin, lämmittimiin, puhaltimiin ja suuritehoisten valojen ohjaukseen.
Teollisuuslaitteet: Ohjaa pieniä ja keskisuuria moottoreita, kompressoreja, teollisuuslämmittimiä ja virranjakeluyksiköitä.
Kodinkoneet: Käytetään läpivirtausvedenlämmittimissä, suuritehoisissa keittiökoneissa, ilmastointilaitteiden kompressoreissa ja lämmityslaitteissa, jotka vaativat suurvirtakytkennän.
Energiansäätö: Toimii aurinkopaneelien ja latauslaitteiden suurvirtaisten tasavirtapiirien pääkytkimenä.
| Yhteystiedot |
| Kirjoita | CYT91 |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100 mΩ Max. (1A 6VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 20A/30A 250 VAC |
| Max. vaihtovirtaa | 20A/30A |
| Max. kytkentäjännite | 250VAC |
| Max. virran kytkentä | 5000VA/7500VA |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 15 ms Max. (Ei diodia) |
| Vapautusaika | 10 ms Max. (Ei diodia) |
| eristysvastus | Min. 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 1500 VAC, 50/60 Hz 1 minuutin ajan |
| Kelan ja koskettimen välillä: 2500 VAC, 50/60 Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| kinnervastus | Toimiva | 10 G min. |
| Tuhoisa | 100 G min. |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 10 000 000 kpl (huoneenlämmössä) |
| Sähköinen kestävyys (360 op./h) | 100 000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 28g |
Kelan tiedot (20 ℃)
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 5 | 180 | 27 | Noin 0,9 W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä kelaan suurinta sallittua jännitettä yli 10 minuuttia välttääksesi kelan ylikuumenemisen.

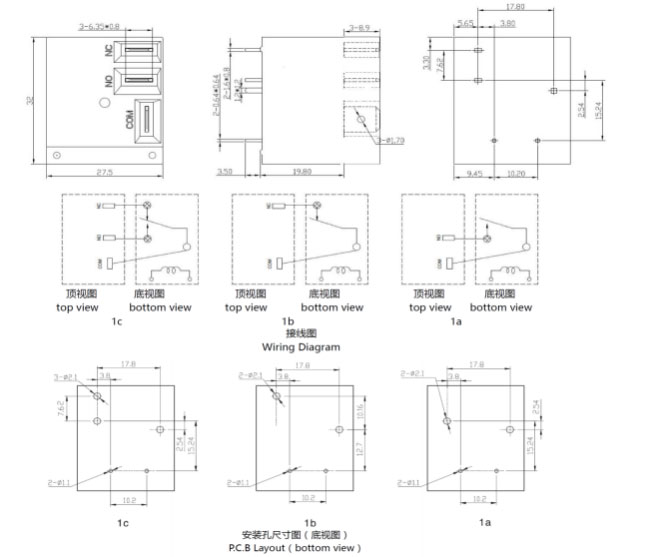

Ulkomitat, kytkentäkaavio, piirilevyn asettelu (yksikkö:mm)

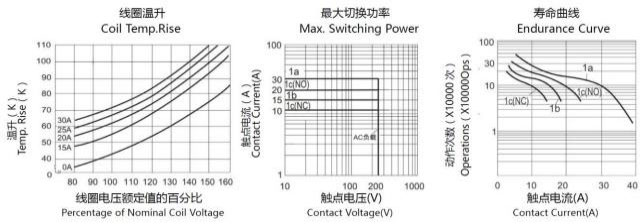

Ominaiset käyrät
Tilaustiedot
CYT91 - 1 - C - 12 VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1: Tyyppi: CYT91
2: Napojen määrä: 1-1 napa
3: Yhteydenottojärjestely: : A A-lomake; B lomake B ; C C lomake
4: Nimellisjännite: 5,6,9,12,15,18,24,48VDC
5: Kotelon väri: B-musta; L-sininen
6: Kela Pwor: D-0,9W
7: Suojaava rakenne: S-Flux-suojattu,
SH- Suljettu tyyppi pestävä
8: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero Erityisvaatimus
Vuonkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pölyä jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun vuonkestävät releet on asennettu piirilevylle.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
Omaan käyttöön sopiva tuote. Suljetuille releille avaa asennuksen ja puhdistuksen jälkeen kotelon tuuletusaukko ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin määrittää käytettävä tuote.
