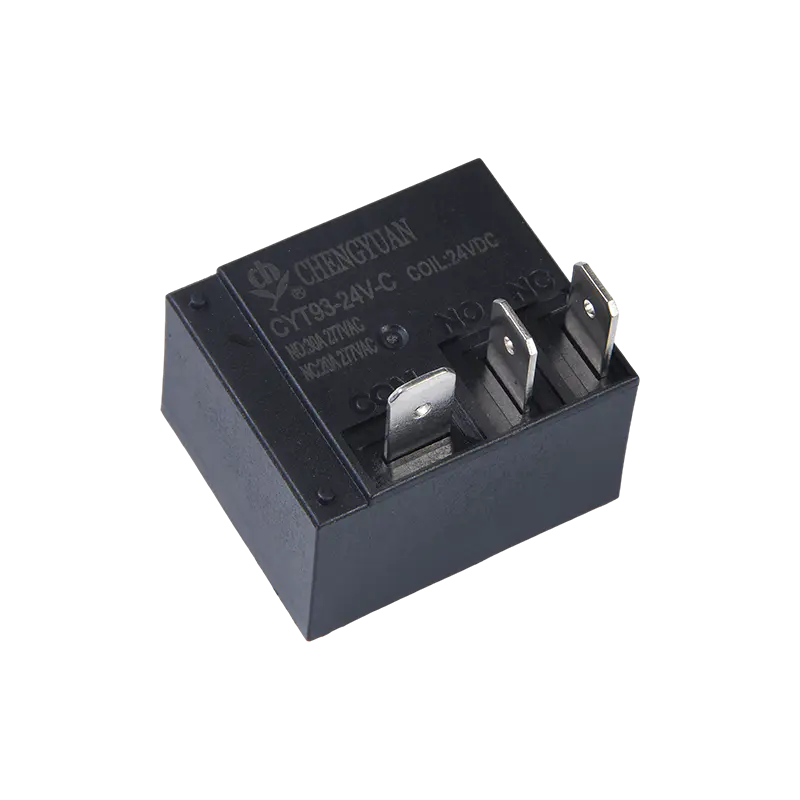

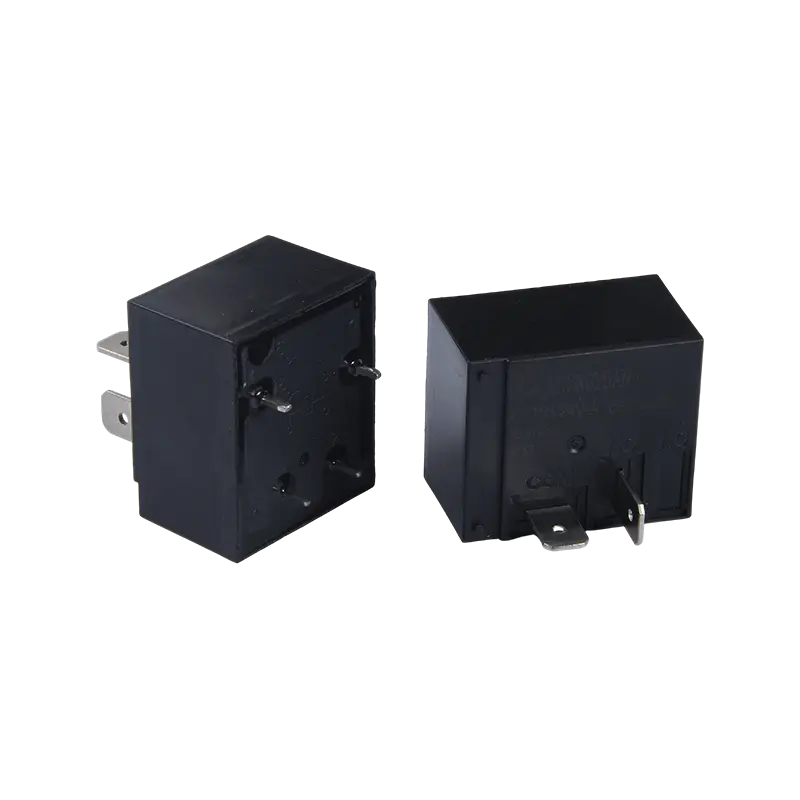

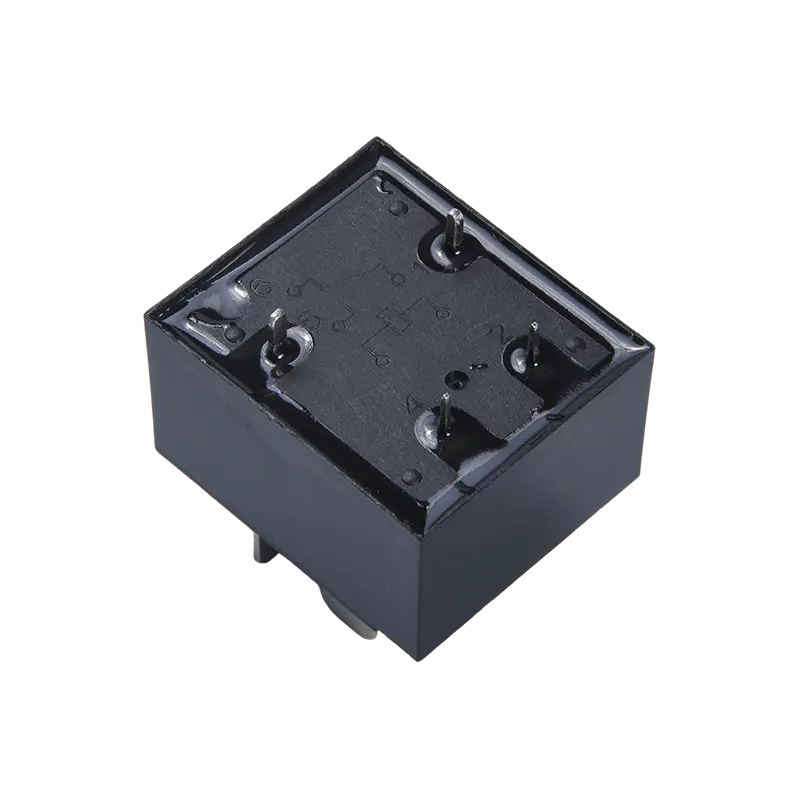

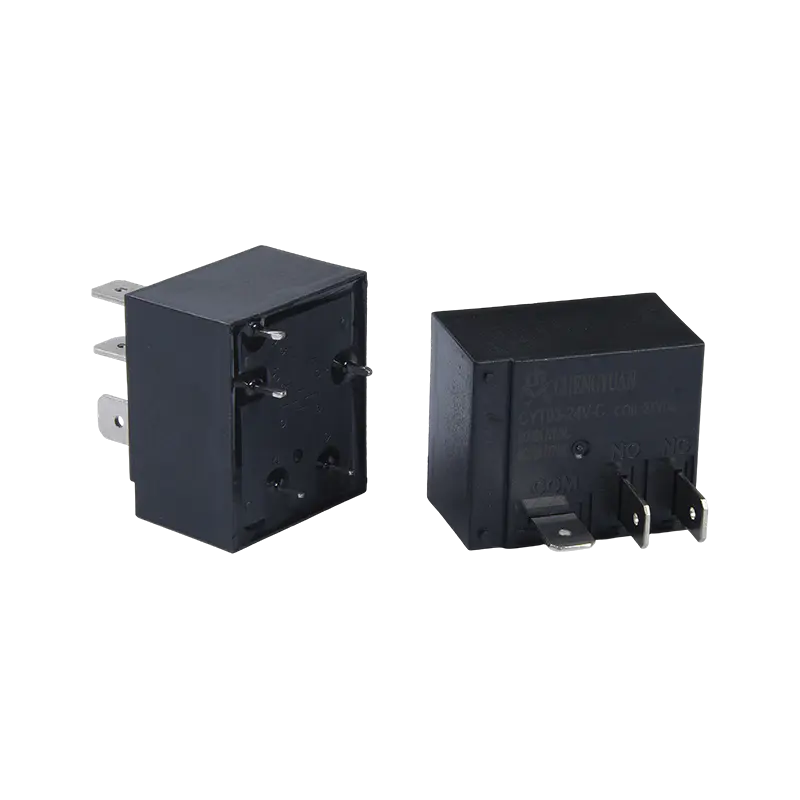

Tuotteen ominaisuudet:
• High Load Switching Capacity: Tukee maksimikytkentäkuormaa 30 ampeeria (jotkut tekniset tiedot jopa 40 A), joka pystyy käsittelemään suuritehoisten laitteiden ohjaustarpeita.
• Kompakti rakenne: Pieni koko, sopii suuritiheyksiseen asennukseen ahtaissa sähkörasioissa tai ohjauspaneeleissa.
• Alhainen virrankulutus: käämin virrankulutus jopa 0,9 W, mikä vähentää tehokkaasti järjestelmän energiankulutusta ja lämmöntuotantoa.
• Useita liitinvaihtoehtoja: Saatavilla on kupariliitintuotteita, jotka varmistavat erinomaisen johtavuuden ja kosketusluotettavuuden suuria virtoja käsiteltäessä.
• Laaja jännitealue: Kelan jännite kattaa 3 VDC - 48 VDC, yhteensopiva eri ohjausjärjestelmän jännitetasojen kanssa.
Tyypilliset sovellukset:
• Automotive Electronics: Käytetään suuren tehon kuormituksen ohjaamiseen autoissa, kuten lämmittimiä, tuuletinmoottoreita ja valaistusjärjestelmiä.
• Lämmitys- ja ilmanvaihtolaitteet: Soveltuu teollisuuden ja kotitalouksien LVI-laitteisiin, sääteleviin lämmityselementteihin tai tuulettimiin.
• Kodinkoneet: Käytetään virtakytkimien ohjaamiseen suuritehoisissa kodinkoneissa, kuten sähköuuneissa ja mikroaaltouunissa.
• Teollinen ohjaus: Käytetään toimilaitteena automaatiolaitteissa, jotka vaativat korkean virran kytkennän.
| Yhteystiedot |
| Kirjoita | CYT93 |
| Yhteysmateriaali | Hopeaseos |
| Kosketusvastus | 100 mΩ Max. (1A 6VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 20A/30A 250 VAC |
| Max. vaihtovirtaa | 20A/30A |
| Max. kytkentäjännite | 250VAC |
| Max. virran kytkentä | 5000VA/7500VA |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 15 ms Max. (Ei diodia) |
| Vapautusaika | 10 ms Max. (Ei diodia) |
| eristysvastus | Min. 1000MΩ (500VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 1500 VAC, 50/60 Hz 1 minuutin ajan |
| Kelan ja koskettimen välillä: 2500 VAC, 50/60 Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10–55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkestävyys | Toimiva | 10 G min. |
| Tuhoisa | 100 G min. |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 10 000 000 kpl (huoneenlämmössä) |
| | Sähköinen kestävyys (360 op./h) | 100 000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 28g |
Kelan tiedot (20 ℃)
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 5 | 180 | 27 | Noin 0,9 W | 75 % nimellisarvosta jännite | 5 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä käämin suurinta sallittua jännitettä yli 10 minuuttia, jotta voit välttää thd-kelan ylikuumenemisen.

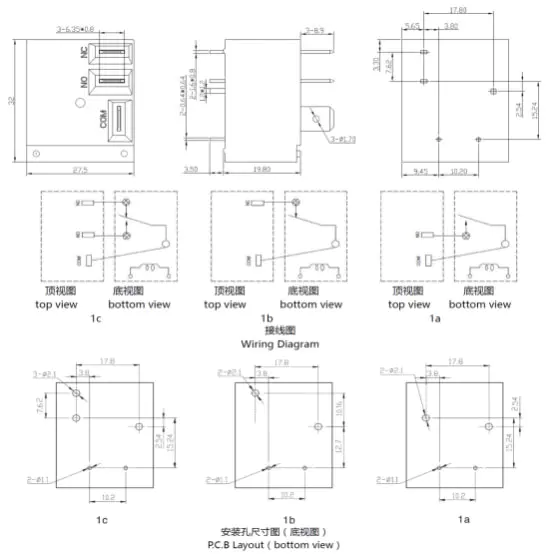

Ulkomitat, kytkentäkaavio, piirilevyn asettelu (yksikkö:mm)

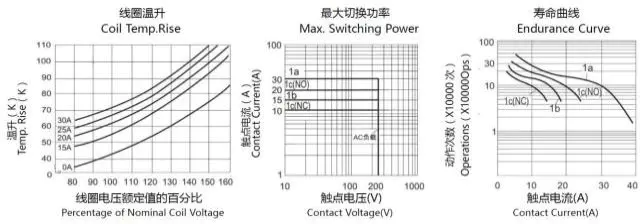

Ominaiset käyrät
Tilaustiedot
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 8
1: Tyyppi: CYT93
2: Napojen määrä: 1-1 napa

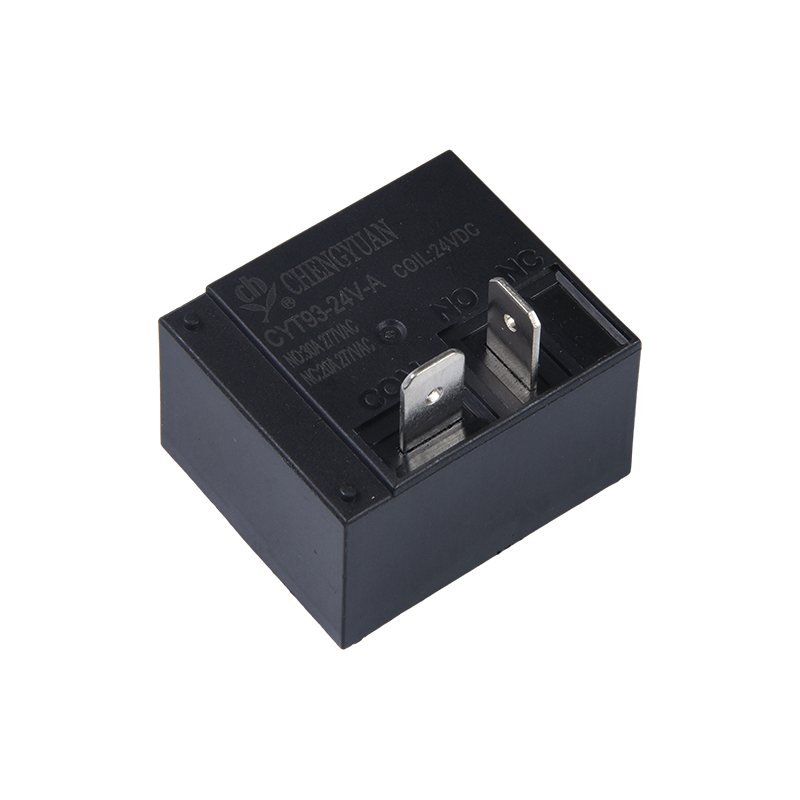

3: Yhteydenottojärjestely: : A A-lomake; B lomake B ; C C lomake
4: Nimellisjännite: 5,6,9,12,15,18,24,48VDC
5: Kotelon väri: H-musta
6: Kela Pwor: D-0,9W
7: Suojaava rakenne: S-Flux-suojattu,
SH- Suljettu tyyppi pestävä
8: Erikoisparametri: Nolla-standardityyppi
Kirjain tai numero Erityisvaatimus
Vuonkestäviä releitä ei voida käyttää ympäristössä, jossa on saasteita, kuten H2S, SO2, NO2, pölyä jne.
Vesipuhdistusta tai pintakäsittelyä ei suositella sen jälkeen, kun vuonkestävät releet on asennettu piirilevylle.
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
Omaan käyttöön sopiva tuote. Suljetuille releille avaa asennuksen ja puhdistuksen jälkeen kotelon tuuletusaukko ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin määrittää käytettävä tuote.
