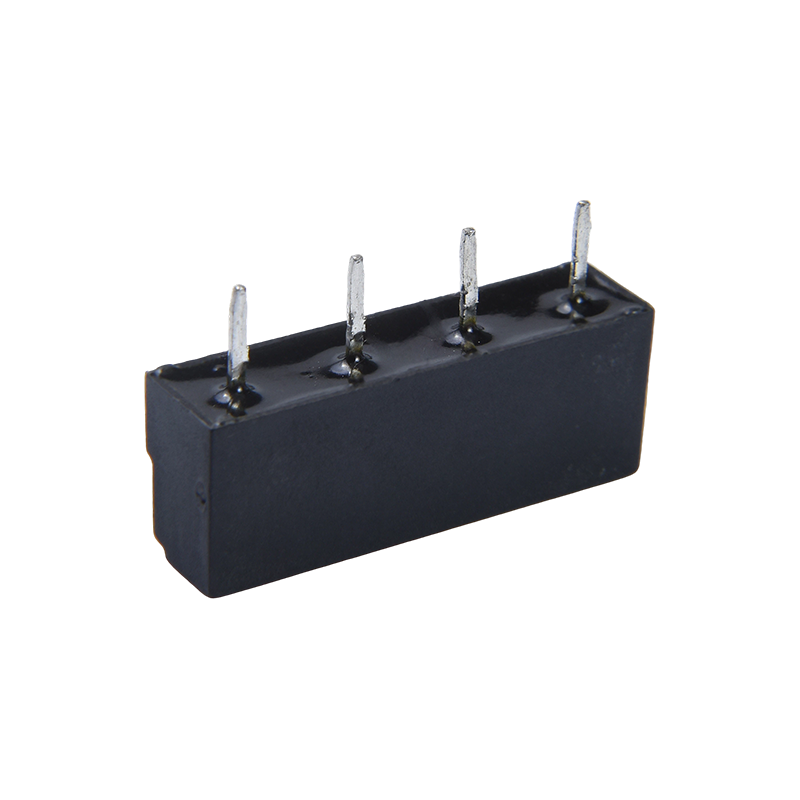

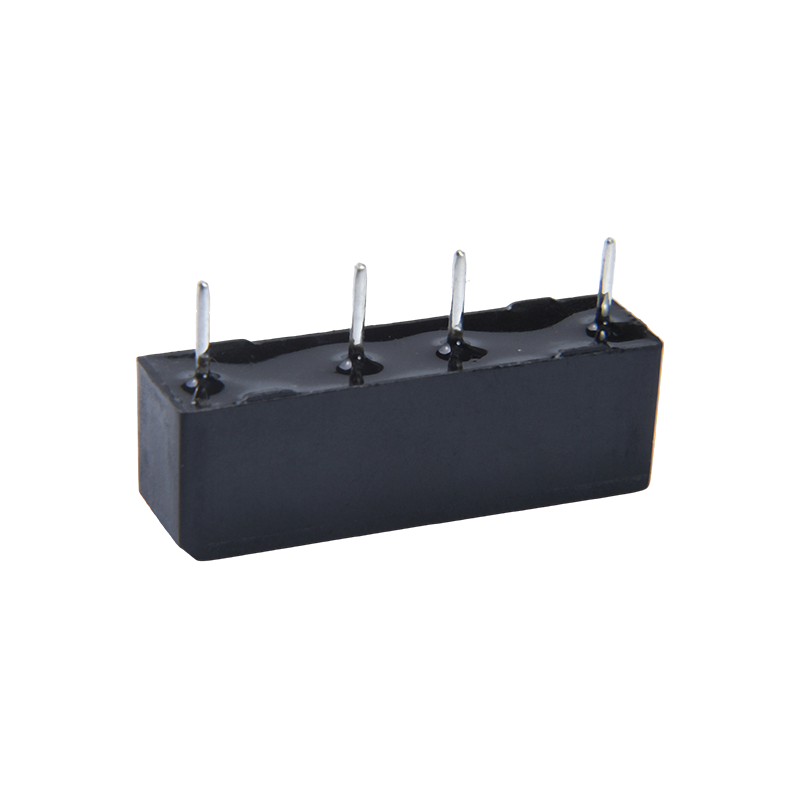

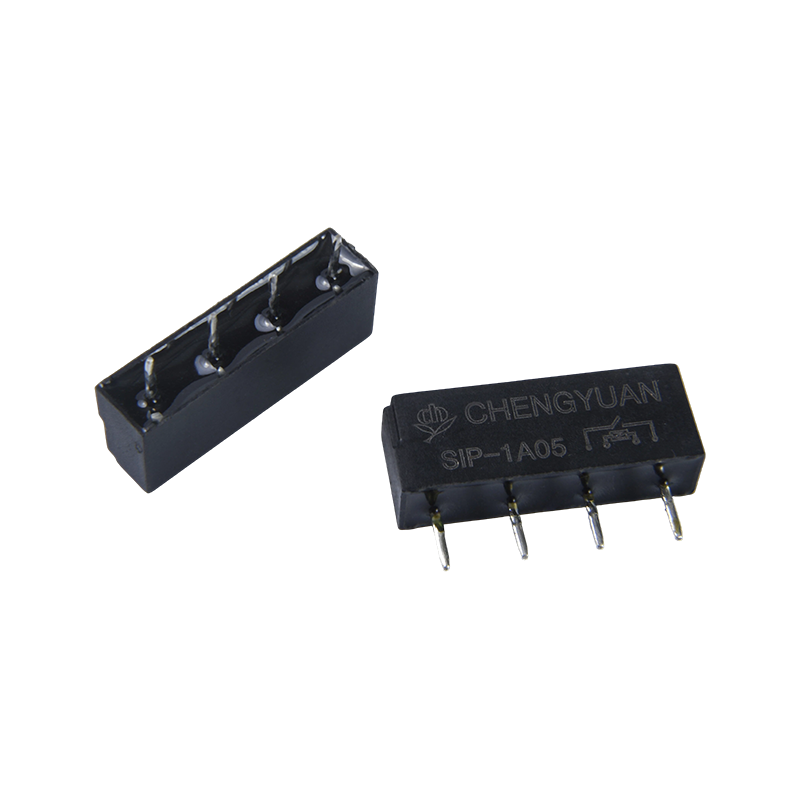

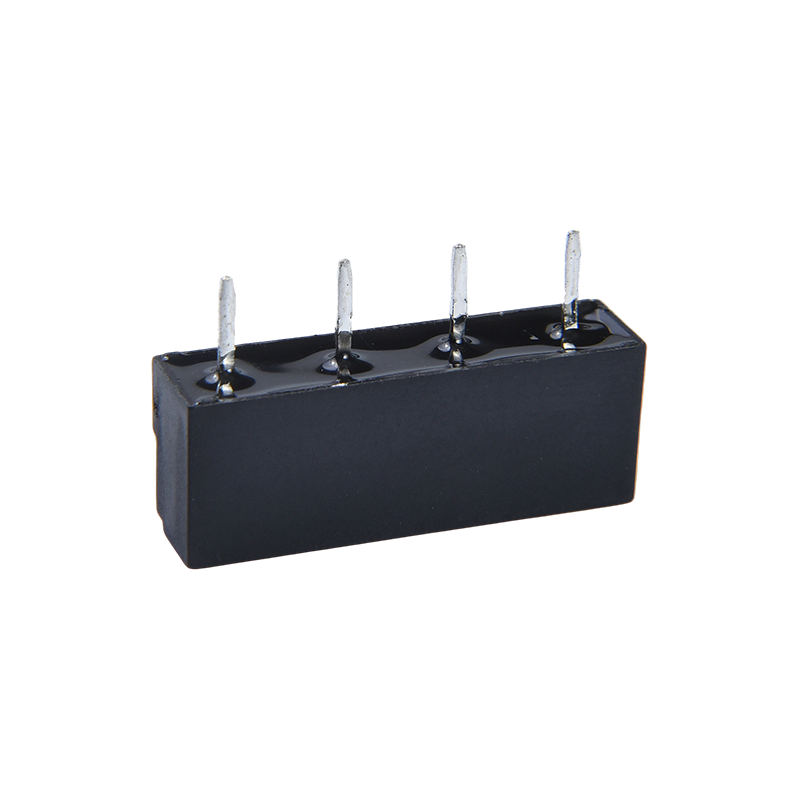

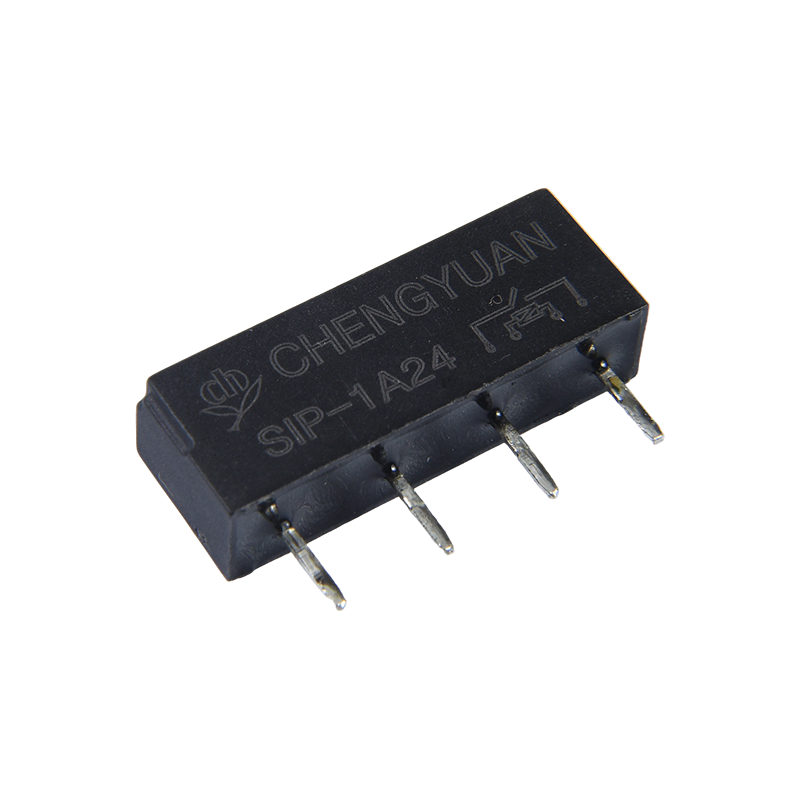

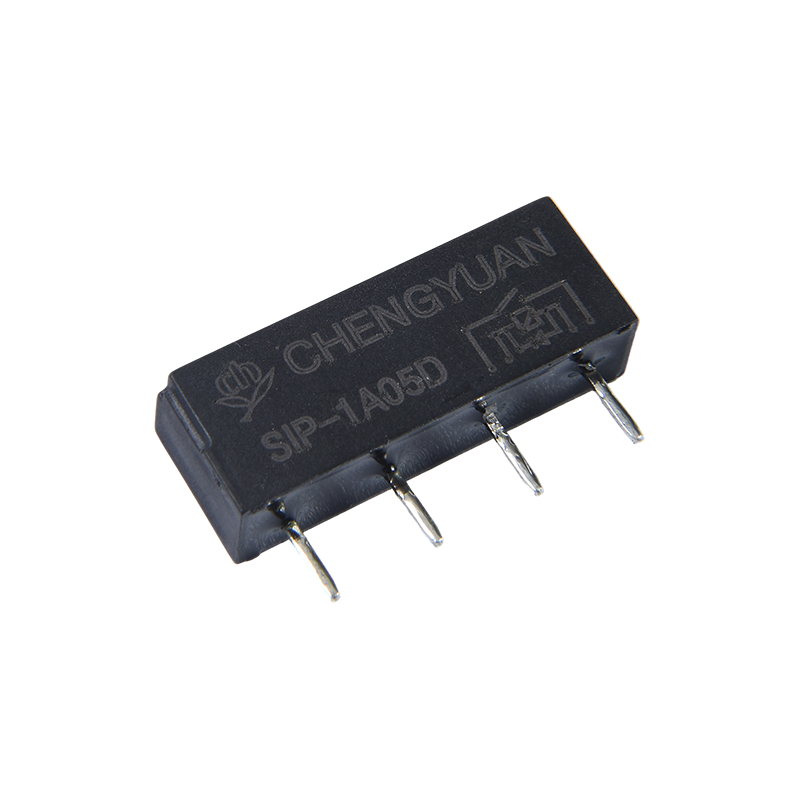

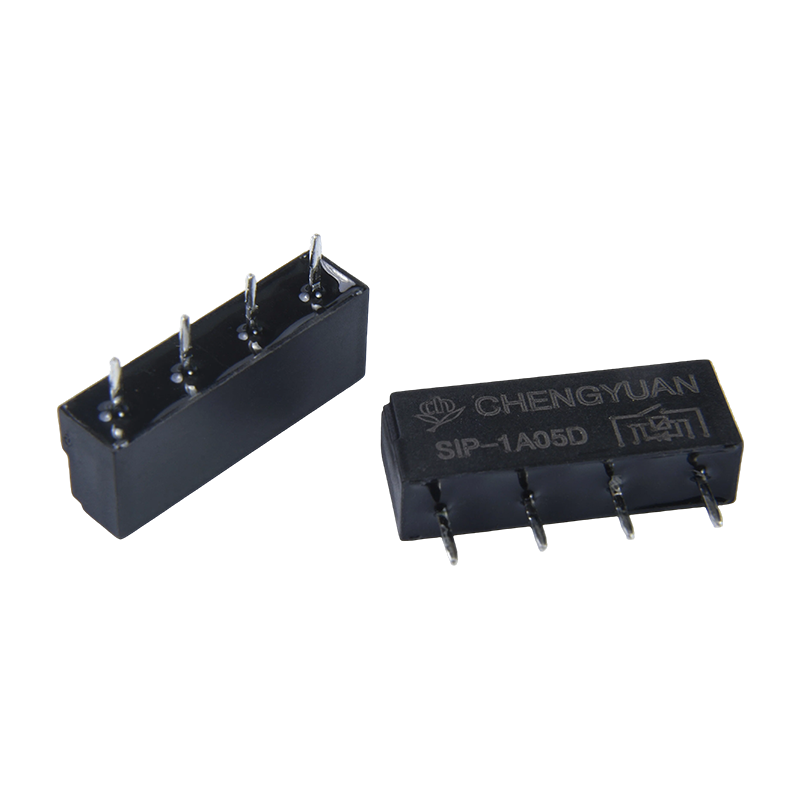

1. Edut
Täysin suljetut koskettimet: Reed-kytkin on tiivistetty inertillä kaasulla, joka suojaa koskettimia pölyltä ja hapettumiselta, tarjoaa pitkäaikaisen vakaan kosketusvastuksen ja erittäin korkean luotettavuuden.
Nopea kytkentäsuorituskyky: Reed-kytkimen pieni massa mahdollistaa nopean toiminnan (kytkentäaika on tyypillisesti millisekunteina), mikä sopii sovelluksiin, jotka vaativat nopeaa signaalin näytteenottoa tai vaihtoa.
Pieni virrankulutus ja korkea eristys: Alhainen kelakäytön virrankulutus, korkea eristysvastus ja jännitteenkestävyys koskettimien ja kelan välillä, mikä takaa erinomaisen signaalin eristyksen ja häiriönestokyvyn.
2. Tärkeimmät ominaisuudet
Kosketinkapasiteetti: 0,5A @ 125VAC / 24VDC, suunniteltu erityisesti matalan tason signaalien, anturisignaalien tai pienten virtakuormien kytkemiseen.
Kompakti paketti: SIP (Single In-line Package) -nastarakenne vakionastavälillä, mikä säästää piirilevytilaa ja helpottaa automaattista kokoonpanoa tai asennusta.
Leveä käyttöjännite: Käämi tukee 3–24 VDC jännitettä, joka on yhteensopiva yleisten logiikkatasojen ja ohjausjännitteiden kanssa.
Pitkä käyttöikä: Suljetun suojan ansiosta mekaaninen ja sähköinen käyttöikä nimelliskuormituksella on huomattavasti korkeampi kuin samankokoisten avoimen tyyppisten sähkömagneettisten releiden.
3. Pääsovellukset
Testaus- ja mittauslaitteet: Käytetään erittäin tarkoissa yleismittareissa, tiedonkeruukorteissa ja automaattisissa testilaitteissa (ATE) signaalipolun vaihtoon ja multipleksointiin.
Viestintä ja turvallisuus: Integroitu ohjelmoitaviin kytkimiin, turvahälytysjärjestelmiin ja kulunvalvontajärjestelmiin signaalin eristämistä ja liitännän kytkentäpiirejä varten.
Lääketieteellinen elektroniikka: Käytetään lääketieteellisissä valvontalaitteissa kytkemään matalan tason analogisia signaaleja, kuten biosähköisiä signaaleja, jotka vaativat korkeaa eristystä ja vähäistä kohinaa.
Teollisuuden ohjaussignaalin eristys: PLC-analogisissa tulomoduuleissa ja anturiliitännöissä se tarjoaa sähköisen eristyksen ja suojauksen kenttäsignaalien ja ohjausjärjestelmien välillä.
Yhteystiedot
| Kirjoita | SIP |
| Yhteysmateriaali | Ru/Rh |
| Kosketusvastus | ≤ 100mΩ Max. (1A 16VDC) |
| Nimelliskuorma (resistiivinen kuorma) | 0,1A125VAC / 0,5A 24VDC |
| Max. vaihtovirtaa | 0,5A |
| Max. kytkentäjännite | 200 VAC |
| Max. virran kytkentä | 10VA(AC)/10W(DC) |
| Ominaisuudet |
| Toiminta-aika (nimelliskelajännitteellä) | 0,55 ms Max. |
| Vapautusaika | 0,2 ms enint. |
| eristysvastus | Min 100 MΩ (500 VDC) |
| Dielektrinen lujuus | Avointen koskettimien välillä: 200 VAC, 50/60 Hz 1 minuutin ajan |
| Kelan ja koskettimen välillä: 1400VAC, 50/60Hz 1 min |
| Tärinänkestävyys | Tuhoisa | 10-55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Toimiva | 10-55 Hz, kaksinkertaisella amplitudilla 1,5 mm |
| Iskunkestävyys | Toimiva | 20 G min |
| Tuhoisa | 100 G min |
| Kestävyys | Mekaaninen kestävyys (10 800 op./h) | 100000000 operaatiota (huoneenlämmössä) |
| Sähköinen kestävyys (360 op./h) | 10000000 toimintoa (huoneenlämmössä) |
| Ympäristön lämpötila | -40 ℃ ~ 85 ℃ (ei kondensaatiota) |
| Paino | Noin 1,6 g $ $ |
| Nimellinen jännite (VDC) | Nimellinen toimivat nykyinen ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellinen operating tehoa | Käyttöjännite (Max.) | Vapauta jännite (Min.) | Max. sallittu jännite |
| 3 | 0.012 | 250 | Noin 0,036W | 75 % nimellisarvosta jännite | 10 % nimellisarvosta jännite | 130 % nimellisjännitteestä |
| 5 | 0.01 | 500 | Noin 0,05W |
| 12 | 0.012 | 1000 | Noin 0,144W |
| 24 | 0.012 | 2000 | Noin 0,288W |
Yllä näkyvät tiedot ovat alkuarvoja. Älä käytä kelaan suurinta sallittua jännitettä yli 10 minuuttia välttääksesi kelan ylikuumenemisen.

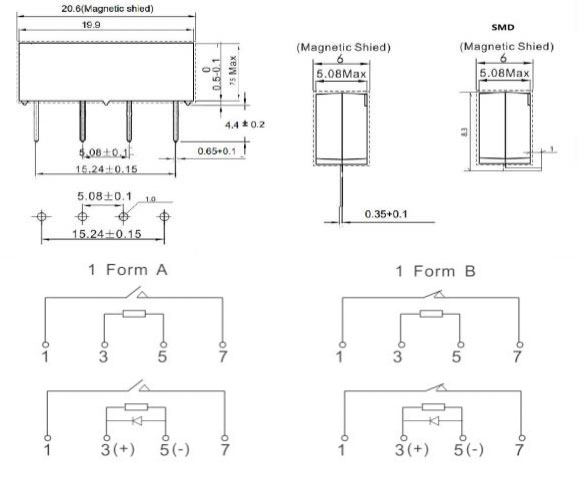

Ääriviivamitta, kytkentäkaavio, piirilevyn asettelu (yksikkö:mm)
Tilaustiedot
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Tyyppi: SIP
2: Napojen määrä: 1-1 napa
3: Yhteydenottojärjestely: C C:stä ; H A:sta; B kohdasta B
4: Nimellisjännite: 3,5, 12, 24 VDC
5: Kelan transienttivaimennus: Ddiodilla; NIL: Vakio
6: Suojakannen kanssa: M ， NIL Vakio
7: SMD, NIL Standard
Vastuuvapauslauseke: Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Emme voineet arvioida kaikkia suorituskykyä ja kaikkia parametreja jokaisessa mahdollisessa sovelluksessa. Näin ollen käyttäjien tulee olla oikeassa asennossa valita
Omaan käyttöön sopiva tuote. Suljetuille releille avaa asennuksen ja puhdistuksen jälkeen kotelon tuuletusaukko ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Chengyuaniin teknisten palveluiden saamiseksi. Käyttäjän vastuulla on kuitenkin määrittää käytettävä tuote.
