I. Tuotteen ominaisuudet
1. Pienikokoinen muotoilu: Pieni koko ja kevyt paino säästävät tehokkaasti piirilevytilaa, mikä sopii suuritiheyksisiin asennusskenaarioihin;
2. Kätevä asennus: Tukee suoraa juottamista painetuille piirilevyille, yhteensopiva automatisoitujen juotosprosessien kanssa, mikä parantaa kokoonpanon tehokkuutta;
3. Luotettava rakenne: Hyväksyy kielikytkinrakenteen, joka tarjoaa vahvan iskun- ja tärinänkestävyyden ja varmistaa vakaan toiminnan eri ympäristöissä.
II. Edut
1. Korkea herkkyys: Erittäin herkkä muotoilu mahdollistaa nopean reagoinnin heikkoihin ohjaussignaaleihin, mikä parantaa ohjauksen tarkkuutta;
2. Alhainen virrankulutus: Alhainen kelan virrankulutus, sopii akkukäyttöisille tai pienitehoisille elektronisille laitteille;
3. Vahva sopeutuvuus ympäristöön: Erinomainen iskun- ja tärinänkestävyys, pitkä käyttöikä, vähentää laitteiden ylläpito- ja vaihtokustannuksia;
4. Joustava asennus ja valinta: Tukee suoraa piirilevyn juottamista, ja saatavilla on useita kelaimpedanssimäärityksiä, jotka sopivat erilaisiin piireihin ja asennusvaatimuksiin.

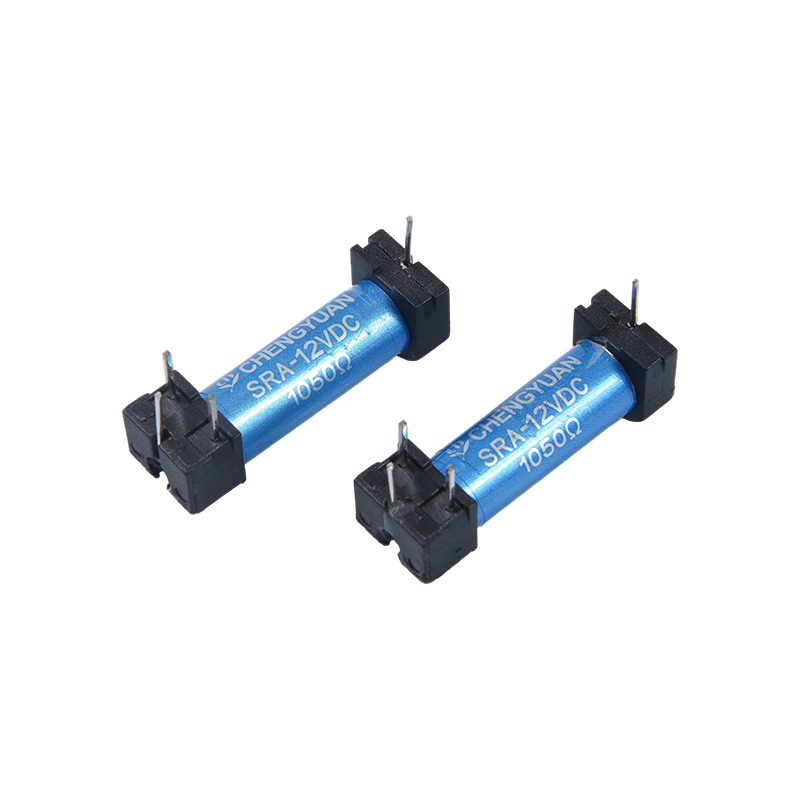

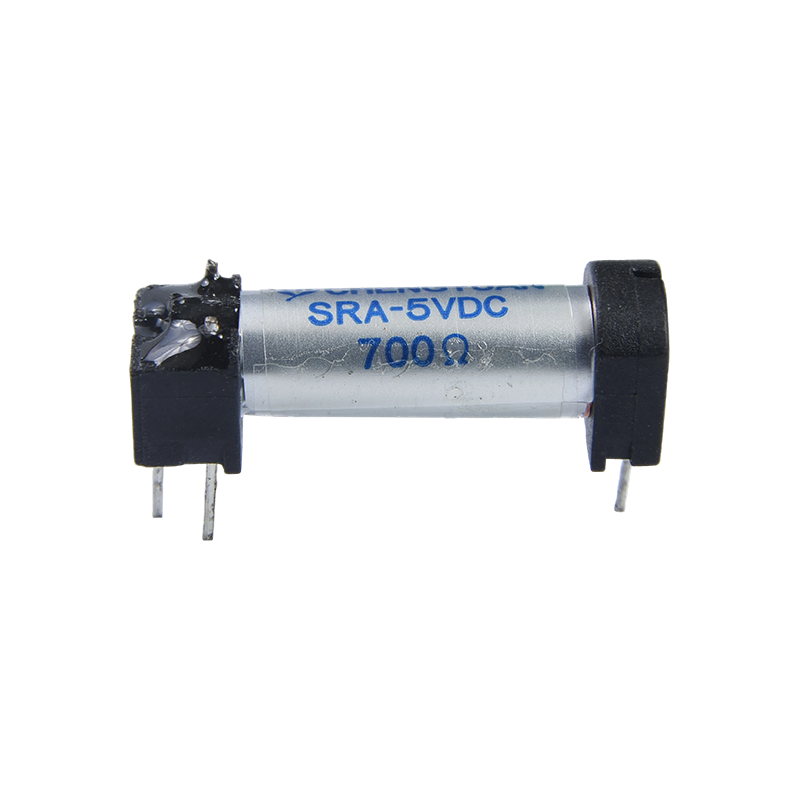

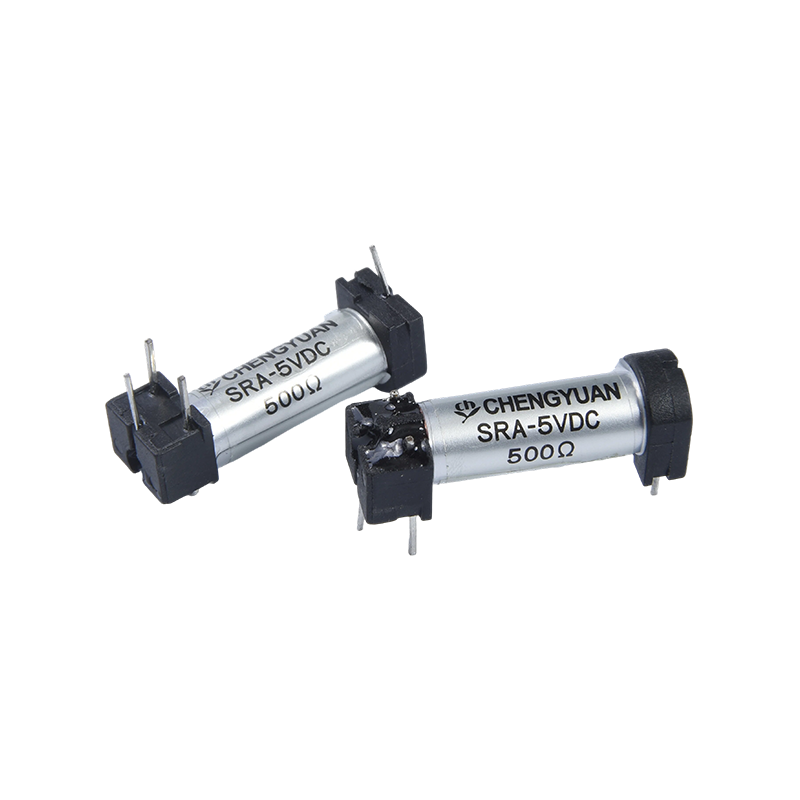

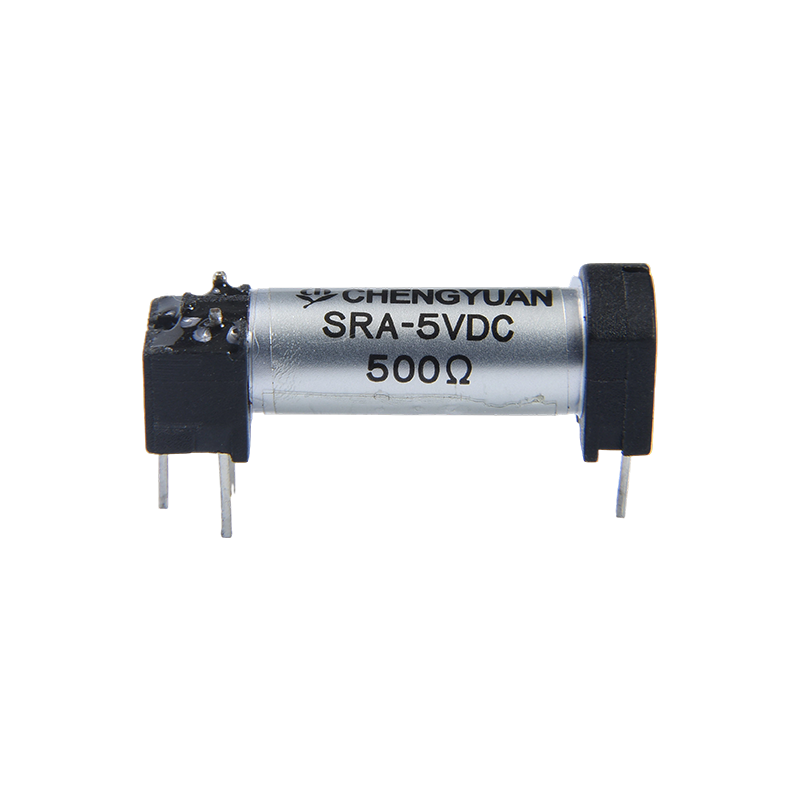

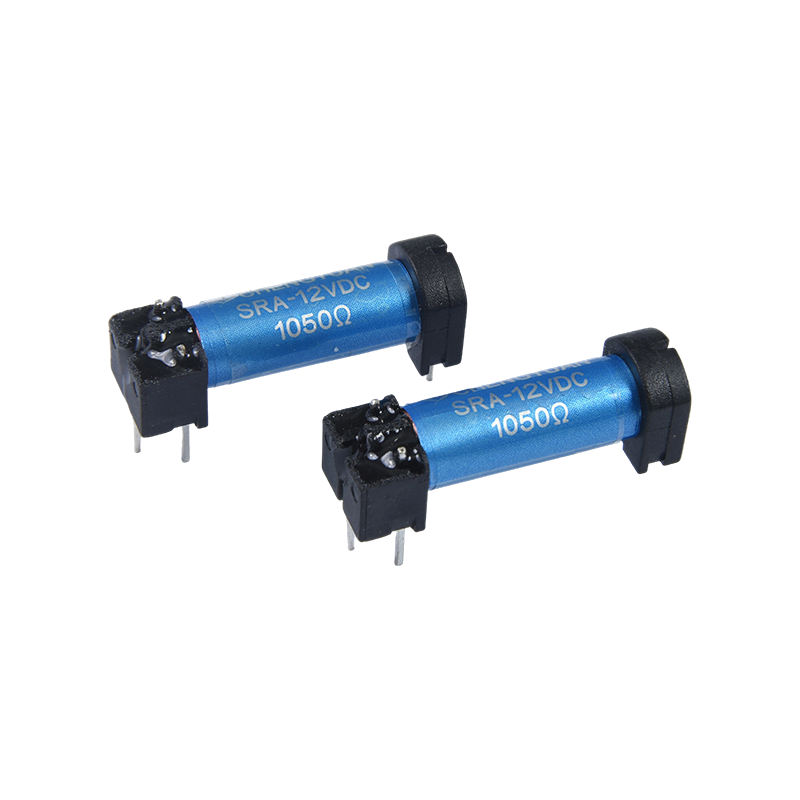

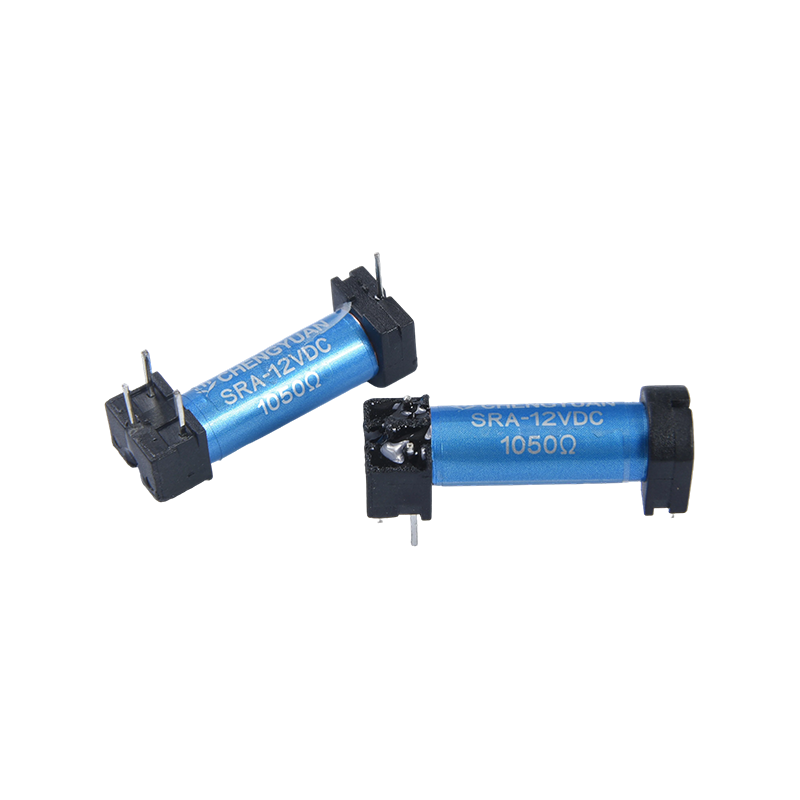

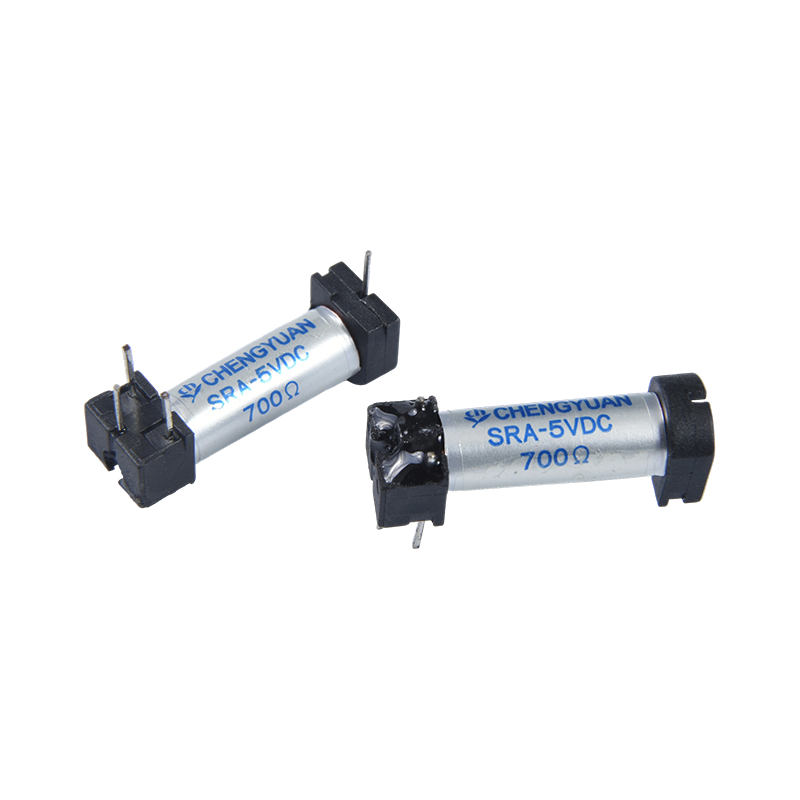

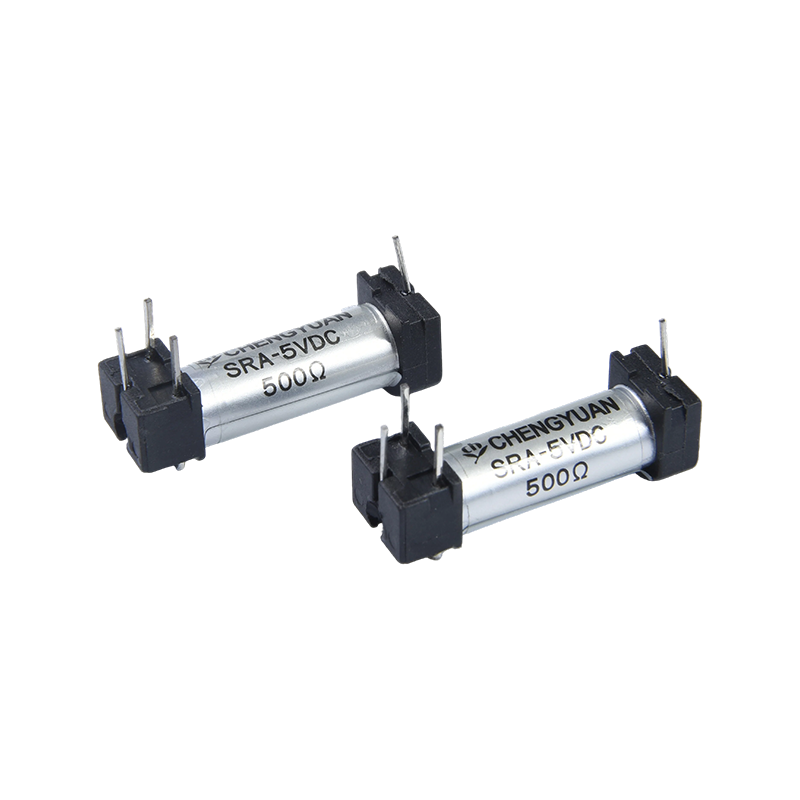

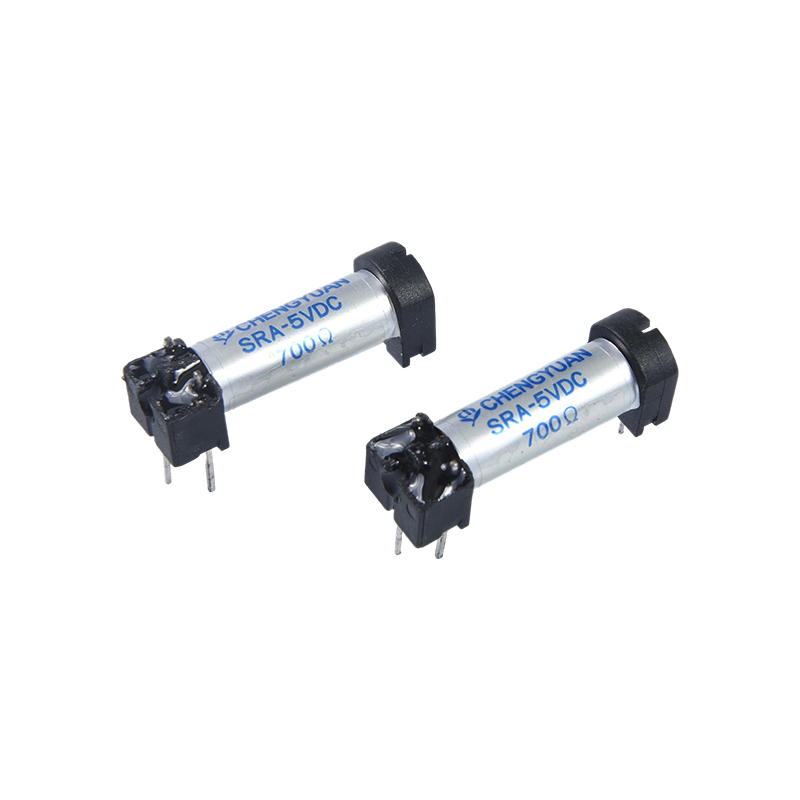

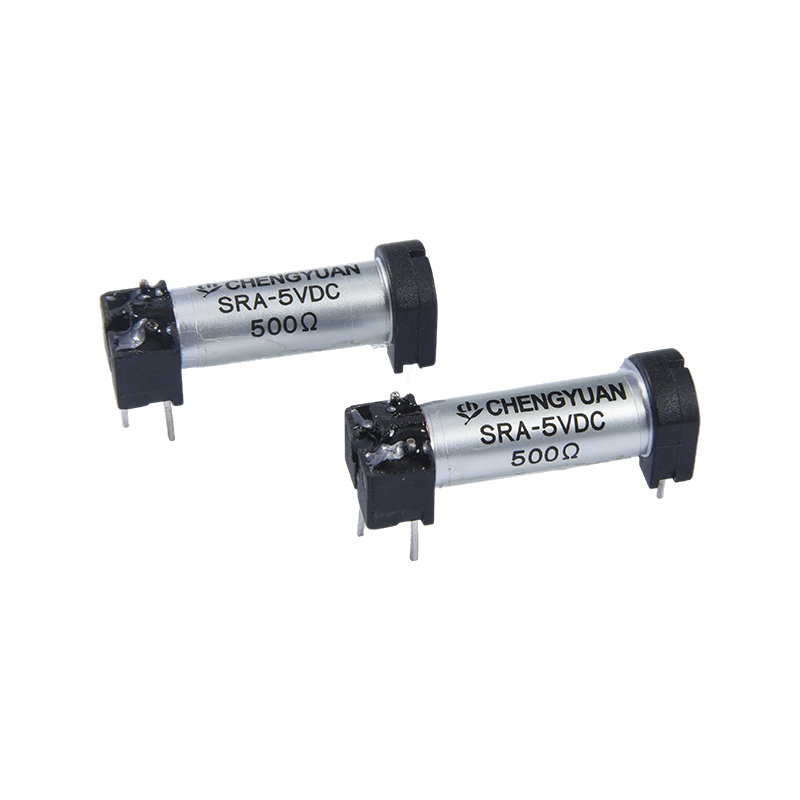

III. SR-reed-releen ydinkomponentti, reed-kytkin, on suljettu inerttiin kaasuun. Piiri kytketään päälle ja pois magnetoimalla reed-koskettimet magneettikentän avulla. Sen erittäin pieni koko, alhainen virrankulutus, korkea herkkyys ja pitkä käyttöikä ovat sen tärkeimpiä etuja, joten se sopii sovelluksiin, jotka vaativat suurta tilatehokkuutta ja luotettavuutta.
Tyypillisiä sovelluksia ovat:
Viestintälaitteet: Käytetään numerovalittimissa, videopuhelinjärjestelmissä jne. signaalin kytkemiseen tai piirien suojaamiseen.
Turvajärjestelmät: Integroitu kulunvalvontajärjestelmiin, hälytyslaitteisiin ja valvontakameroihin.
Teollisuusautomaatio ja erilaiset sirutestauslaitteet, autojen testaajat jne.
Lääketieteelliset ja mittauslaitteet: Alhaisen lämmöntuotannon ja korkean vakauden ansiosta se soveltuu herkän signaalin vaihtamiseen tarkkuusinstrumenteissa tai testausjärjestelmissä.
| Yhteysparametrit |
| Parametrin nimi | Parametrin arvo |
| malli | SR |
| Yhteydenottomateriaalit | Ru/Rh |
| Kosketusvastus | ≤100mΩ Max (1A 16VDC) |
| Nimelliskuorma (resistiivinen) | 0,1A 125VAC / 0,5A 24VDC |
| Suurin kytkentävirta | 0,5A |
| Suurin kytkentäjännite | 200 VAC |
| Suurin kytkentäteho | 10VA(AC)/10W(DC) |
| Suorituskykyparametrit |
| Vetoaika (nimellisjännite) | 0,55 ms Max. |
| Vapautusaika | 0,2 ms max. |
| Eristysvastus | Minimi 100 MΩ (500 VDC) |
| Dielektrinen kestää painetta | Koskettimesta kontaktiin: 200 VAC, 50/60 Hz 1 minuutin ajan |
| Dielektrinen kestää painetta | Kosketinkelaliitäntä: 1400VAC, 50/60Hz 1 minuutin ajan |
| Tärinää kestävä (kestävä) | 10-55 Hz, kaksoisamplitudi 1,5 mm |
| Tärinänkestävyys (häiriöiden varalta) | 10-55 Hz, kaksoisamplitudi 1,5 mm |
| Iskunkestävyys (vika) | 20G Min |
| Iskunkestävyys (kestävyys) | 100G min |
| Mekaaninen käyttöikä | 100 000 000 kertaa |
| Sähköinen käyttöikä | 10 000 000 kertaa |
| Ympäristön lämpötila | -40 ℃ - 85 ℃ (ei tiivistyvä) |
| paino | Noin 3g |
| Kelan parametrit (20℃) |
| Nimellisjännite (VDC) | Nimellisvirta ±10 % (mA) | Kelan vastus ±10 % (Ω) | Nimellisteho | Vetojännite (max.) | Vapautusjännite (min.) | Suurin jatkuva jännite |
| 3 | 0.012 | 250 | Noin 0,036W | 75 % nimellisjännitteestä | 10 % nimellisjännitteestä | 130 % nimellisjännitteestä |
| 5 | 0.01 | 500 | Noin 0,05W |
| 12 | 0.012 | 1000 | Noin 0,144W |
| 24 | 0.012 | 2000 | Noin 0,288W |
Yllä olevat arvot ovat alkuarvoja. Älä käytä enimmäisjännitettä tuotteessa yhtäjaksoisesti yli 10 minuuttia välttääksesi kelan ylikuumenemisen.

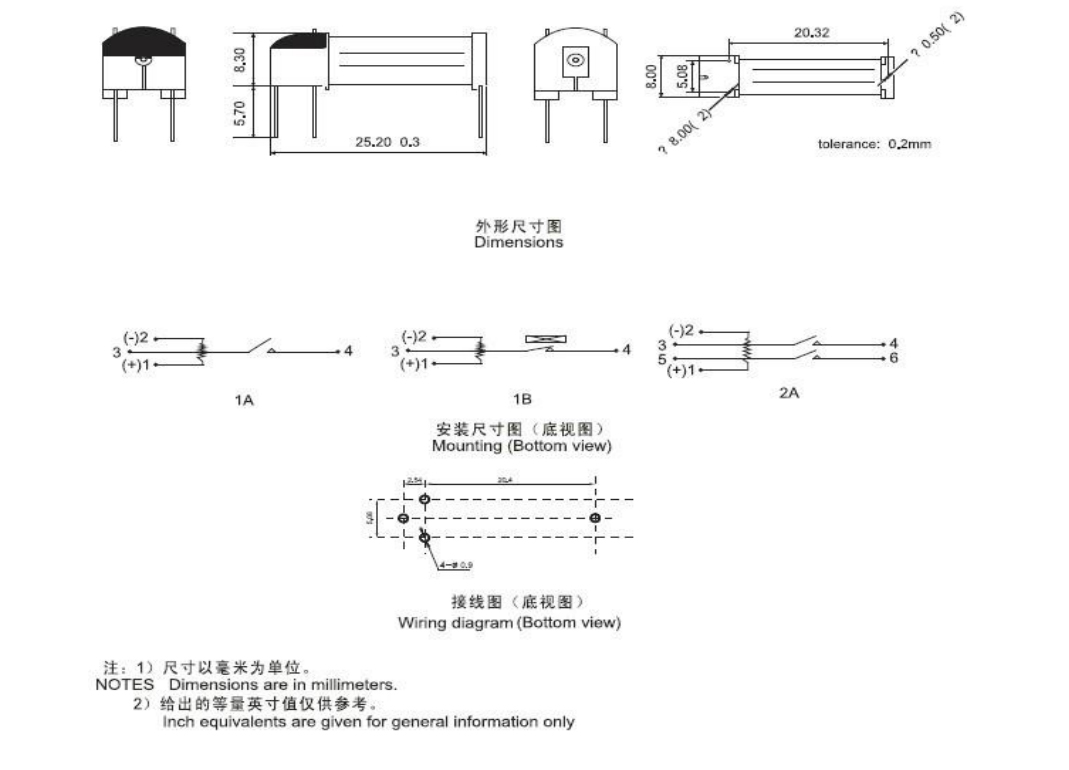

Mittapiirustus, kytkentäkaavio ja asennusreiän sijaintikaavio (yksikkö: mm)
Tilausmerkki
SR - 1 - A - 05
1 2 3 4
1: Malli: SIP
2: Kontaktiryhmien lukumäärä: 1-1 napa
3: Kosketintyyppi: C (viite C); H (viite A); B (viite B)
4: Nimellisjännite: 3, 5, 12, 24 VDC
Vastuuvapauslauseke: Tämä tuotespesifikaatio on tarkoitettu vain asiakkaille ja sitä voidaan muuttaa ilman erillistä ilmoitusta.
Sheng Yuanin on mahdotonta arvioida kaikkia releiltä vaadittavia suorituskykyparametreja jokaisessa erityisessä sovelluksessa; Siksi asiakkaiden tulee valita tuotteita, jotka vastaavat heidän käyttöehtojaan. Suljetuille
releet, avaa kotelon tuuletusreiät asennuksen jälkeen ja puhdista ennen käyttöä. Jos sinulla on kysyttävää, ota yhteyttä Sheng Yuaniin saadaksesi lisää teknistä tukea. Vastuu tuotteen valinnasta on kuitenkin yksinomaan asiakkaalla.
